Лавочка с профильной трубы — чертеж
Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.
2. Вид сбоку
Немного расшифрую чертежи.
Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.
Уклон спинки делал исключительно «на глазок»:)
Необходимый инструмент и материалы
- Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
- Болгарка или ножовка по металлу
- Сварочный аппарат + электроды ∅3
- Строительный уровень
- Угольник
- Рулетка
- Краска по металлу
- Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
- Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
- Струбцины
Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.
Можно приступать к работе
Как изготовить садовую скамейку — Лавочка из профильной трубы — фото и последовательность работ
Все работы буду проводить на своем импровизированном верстаке:)
Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.
Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.
По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.
Вуаля..
При помощи струбцины и угольника начинаю приваривать ножки.
И получаю вот такой результат.
Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.
На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.
После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.
Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)
Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.
Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.
Важно
После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.
Далее остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

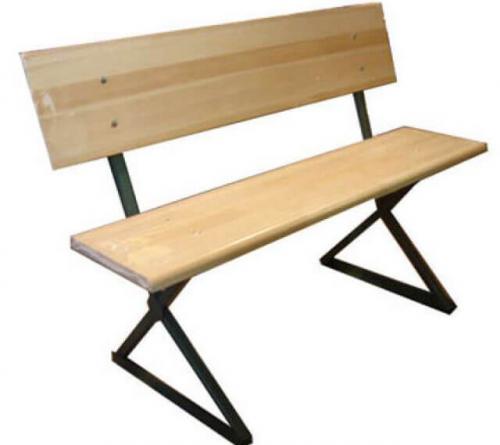

Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова !
Спасибо за просмотр, удачи вам в ваших начинаниях!

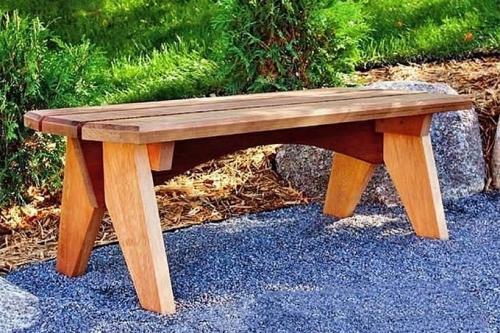

Скамейка со спинкой своими руками чертежи. Простая садовая скамейка
Эта деревянная скамья изначально спроектирована для использования на открытом воздухе, но при желании она будет отлично смотреться и внутри вашего дома. Для ее изготовления не потребуются феноменальные столярные навыки и сложный инструмент. Раскрой и сборка деталей своими руками займут до полудня, еще пару часов уйдет на отделку изделия.
В основе конструкции лежат простые столярные соединения «нахлестка в кромку» и шурупные стяжки. Вам не нужно будет работать с клеем, вырезать сложные шипы и гнезда. При этом все узлы прочные и хорошо держат нагрузки, за счет чего скамейка максимально надежна в эксплуатации. Благодаря небольшому весу ее легко переносить, что в очередной раз доказывает ее незаменимость для сада и дачи.

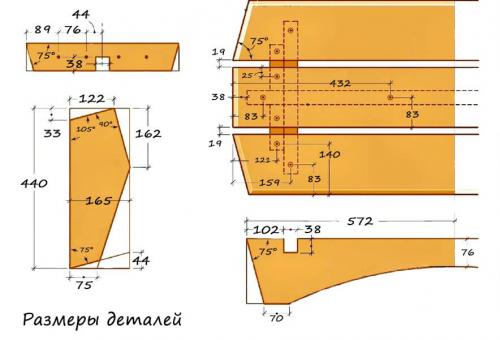

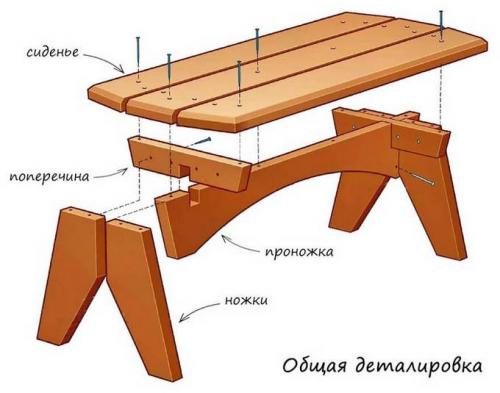

Чертеж деталей скамейки с размерами
Открыть чертеж в большом размере
Габаритные размеры деталей, мм :
- элемент ножки (4 шт.) – 38х165х440;
- проножка (1 шт.) – 38х178х1143;
- поперечина (2 шт.) – 38х76х419;
- планки сиденья (3 шт.) – 38х 165х 1219.
Изготовление ножек

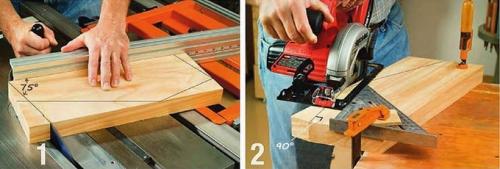

По указанным в схеме размерам выпилите элементы ножек (4 шт.). Точность распилов здесь имеет решающее значение, в противном случае могут возникнуть проблемы со сборкой конструкции или ее устойчивостью. Для оптимизации рабочего процесса элементы боковин можно изготавливать серийно: укладывать доски пачкой и распиливать их за один проход.
Изготовление поперечин и проножки

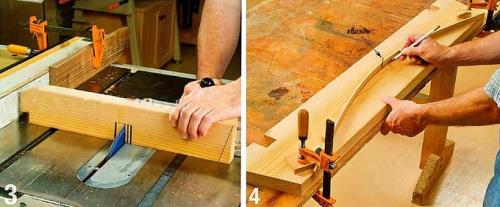

Придерживаясь размеров в чертеже, изготовьте две поперечины. В кромке каждой из них выпилите паз для соединения с проножкой. На пильном столе сделайте серию разрезов, уберите отходную часть и аккуратно зачистите готовый паз (фото 3).
Аналогичным образом подготовьте пазы на проножке. Они должны быть хорошо подогнанными и плотно смыкаться с пазами поперечин. Соединение «нахлестка в кромку» обеспечит прочную поперечную связь элементов и позволит садовой скамейке выдерживать большие нагрузки.
Используя электролобзик, сделайте на проножке криволинейный вырез. Для его точной и симметричной разметки используйте гибкую деревянную рейку, зафиксированную по краям струбцинами, и вбитый по центру гвоздь, как показано на фото 4.
Для стяжки основания используйте шурупы или саморезы. Если вы изготавливаете скамейку из твердых пород древесины, под крепеж лучше сверлить направляющие отверстия.
Изготовление и установка сиденья

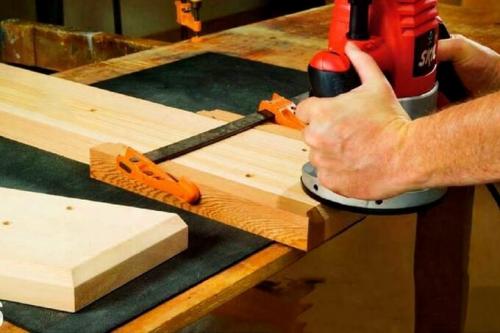

Вырежьте планки сиденья по указанным в чертеже размерам и просверлите отверстия для крепежа. Конусной фрезой снимите фаски на кромках деталей. При помощи саморезов закрепите планки на основании, располагая их с промежутками в 19 мм. Сгладьте все открытые острые кромки наждачной бумагой.
Закройте углубления саморезов деревянными заглушками
Влага, собирающаяся в углублениях крепежа, в значительной мере ускоряет разрушение древесины. Простое и эффективное решение в виде деревянных пробок-заглушек не только продлит эксплуатационный ресурс вашей уличной скамейки, но добавит привлекательности деревянному сиденью.

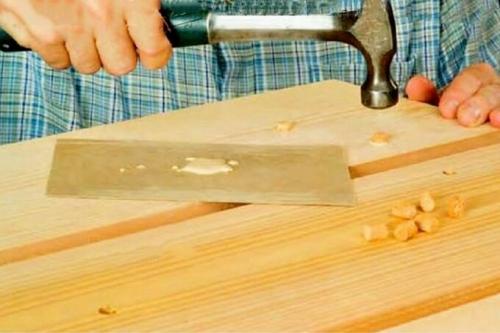

При помощи пробочного сверла высверлите из оставшихся обрезков 16 деревянных заглушек. Обратите внимание, чтобы цвет и текстура пробок совпадали с планками сиденья. Вклейте заглушки в предварительно расцекованные отверстия, используя клейD3 или D4. Дайте клею полностью высохнуть, после чего срежьте выступающие части пробок и отшлифуйте их вровень с поверхностью. В результате металлические головки крепежа окажутся надежно изолированными от внешних воздействий.
Скамейка из профиля чертеж. Что необходимо для изготовления лавочки

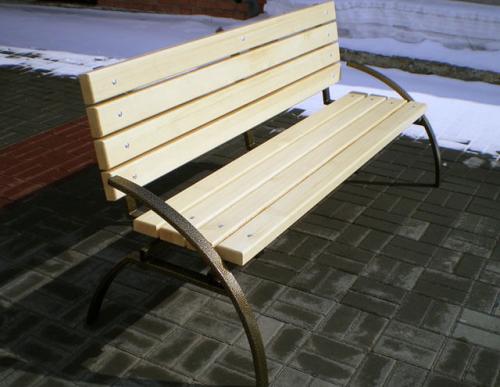

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.
Для изготовления садовой лавочки потребуется наличие следующих материалов:
- Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
- Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
- Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
- Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
- Антисептических пропиток и финишных покрытий для древесины.
Что касается перечня необходимых инструментов, то он имеет такой вид:
- Болгарка, заточные и отрезные круги.
- Электродрель с комплектом сверл.
- Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
- Молоток сварщика.
- Электролобзик.
- Шлифмашинка, укомплектованная наждачной шкуркой.
- Керн, рулетка, карандаш (маркер).
Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.
Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.
Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.
