Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

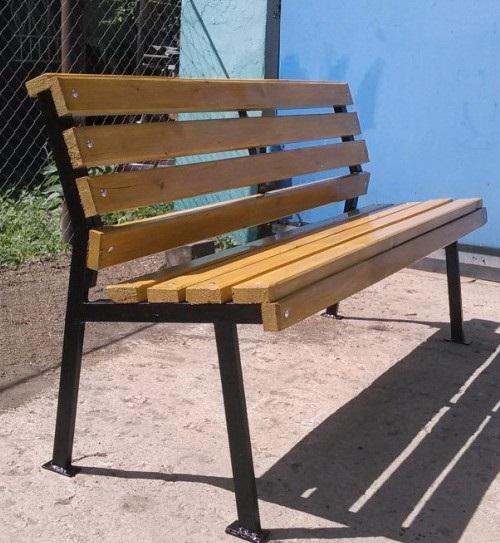

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Источник: https://dekor-i-interer.ru-land.com/novosti/lavka-iz-profilya-delaem-svoimi-rukami-skamyu-bez-spinki

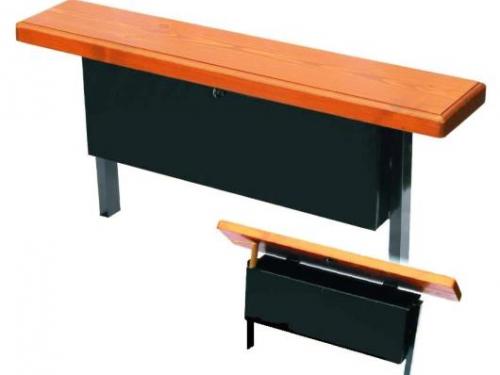

Лавка из профиля для кладбища. Лавочка на кладбище своими руками

Установка скамьи на кладбище – доброе и нужное дело.

Если вы приняли решение сделать у могилы близкого человека лавочку, нужно, прежде всего, определиться с тем, где и как поставить ее, то есть уточнить месторасположение и параметры конструкции. Для этого следует учесть размеры участка места захоронения. Скамья не должна выступать за его рамки. В таком случае она может стать нежелательным препятствием для прохода людей. Наиболее предпочтительным вариантом установки является такой, чтобы посетители могилы могли, сидя на лавке, видеть изголовье памятника или крест, на котором помещена фотография усопшего.

Сначала нужно произвести необходимые замеры. Зафиксировать точные габариты планируемой скамьи вам помогут чертежи соответствующего масштаба. Чтобы она получилась удобной, при проектировке рекомендуется брать во внимание следующие моменты:

• высота изделия должна быть около 0,4 м;
• минимальная ширина и высота спинки – 0,3 м;
• ориентировочная величина угла между местом для сидения и спинкой – 110-120°.

Каким способом установить и как закрепить скамью, зависит от того, какой материал выбран для ее изготовления.

Кладбищенские лавки делятся на несколько видов:

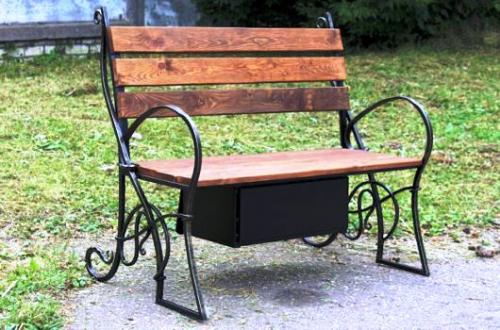

1. Кованые. Они отличаются эстетичностью и изысканностью. Кованые лавочки на кладбище изготавливаются из металла способом художественной ковки и обладают уникальностью дизайна. Такие изделия практичны, долговечны и прочны. Кованый металл не ржавеет, не поддается деформации, не теряет вида под воздействием времени и неблагоприятных погодных факторов. Вы можете самостоятельно разработать чертеж и эскиз дизайна изделия, впоследствии установить его, но саму скамейку может изготовить только опытный мастер-кузнец.

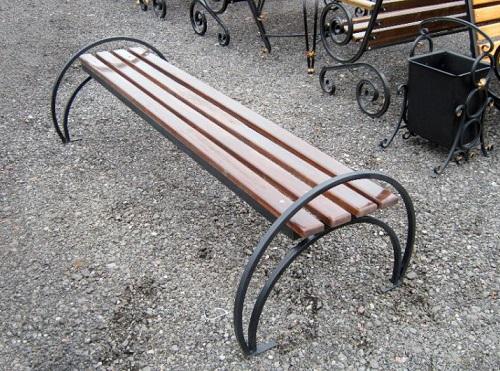

2. Из профильной трубы. Металлические лавки изготавливаются также из стальных труб с прямоугольным или квадратным типом сечения. Выполняются они путем сваривания деталей. Достоинствами таких скамеек являются устойчивость к физическим нагрузкам, небольшой вес и низкая цена. Данную мебель простой конструкции может изготовить каждый, кто имеет хотя бы минимальный опыт пользования сварочным аппаратом. Если ваш выбор пал на изготовление лавочки из профильной трубы, для нее вы можете использовать декор в виде гнутых элементов. Выполняются они при помощи специального устройства для сгибания труб. В таком качестве могут быть применены обычные тиски. Для нагрева мест сгиба используют паяльную лампу. Перед процессом сгибания каждую трубу заполняют предварительно заготовленным песком. Легче сгибанию поддаются трубы с круглым или овальным сечением.

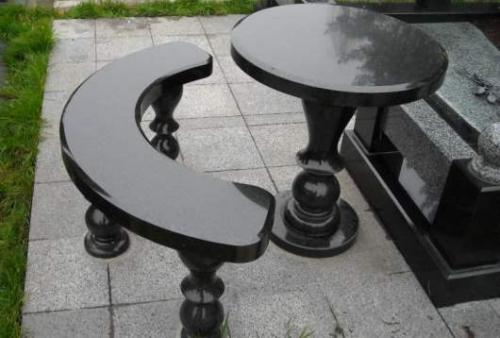

3. Из гранита. Гранитная скамейка сочетает в себе стиль и цвет природного камня. Она может быть органичным дополнением к памятнику и вместе с ним образовывать единый мемориальный ансамбль. Такой материал делает предмет мебели долговечным и практичным – он лишен гигроскопичности, ударопрочный и способен выдерживать любой температурный режим. Однако стоимость скамьи из гранита очень высокая, особенно, если изделие выполнено из цветного камня и дополнено изысканными дизайнерскими элементами ручной работы – фигурными вырезками, вставками и прочими элементами.

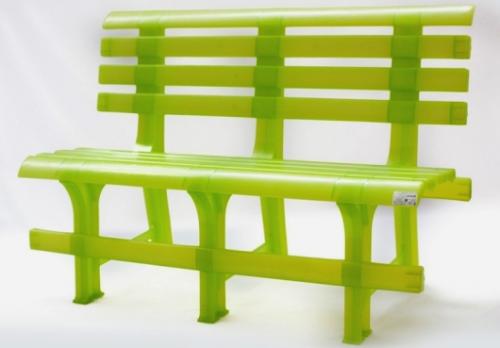

4. Пластиковые . Скамеечки из пластика являются легким, дешевым и наиболее практичным вариантом. Они долго служат и отличаются низкой стоимостью. Но в плане внешнего вида, пластиковые лавки, несомненно, проигрывают металлическим и гранитным аналогам. Зачастую они не гармонируют с общим видом места захоронения и выглядят как не весьма уместные детали.
5. Деревянные . Древесина – самый распространенный материал, применяемый для изготовления мебели данного рода. Изделия из нее не такие долговечные, как из металла и камня, но более комфортны. Дерево – материал, характеризующийся простотой и надежностью и отлично поддающийся обработке. Поэтому из него можно сооружать лавки любых форм. Минусом деревянной мебели является недолговечность и необходимость регулярного ухода за ней.

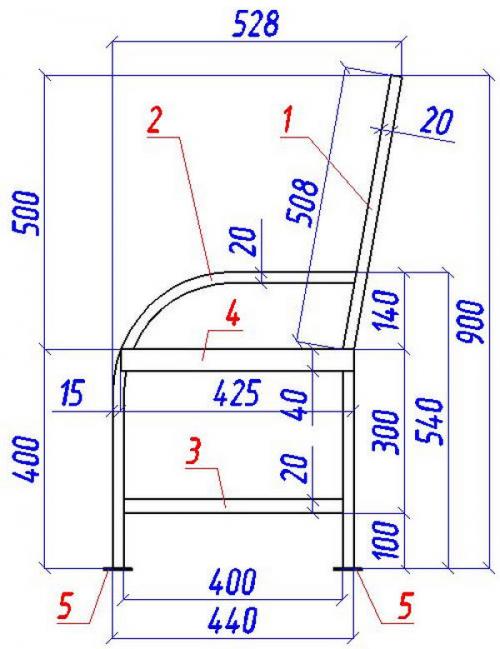

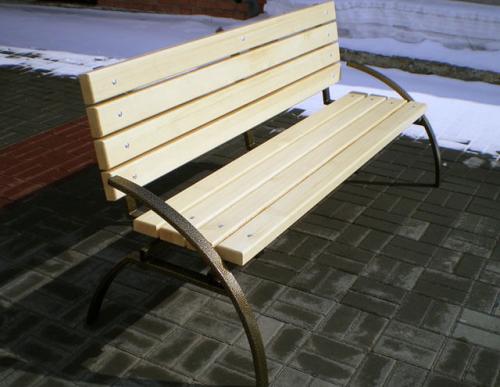

Лавка из профиля 40х20. Скамья со спинкой из профильной трубы

Скамья со спинкой из профильной трубы

(схемы, чертежи)

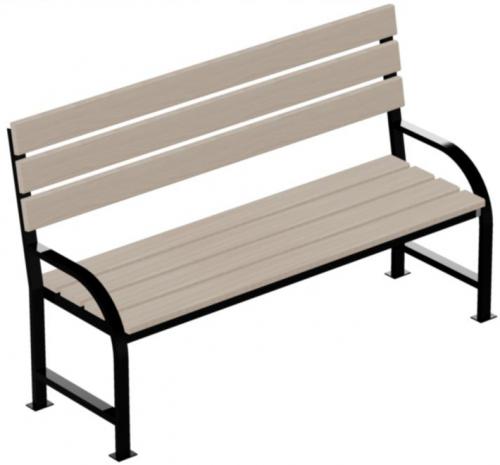

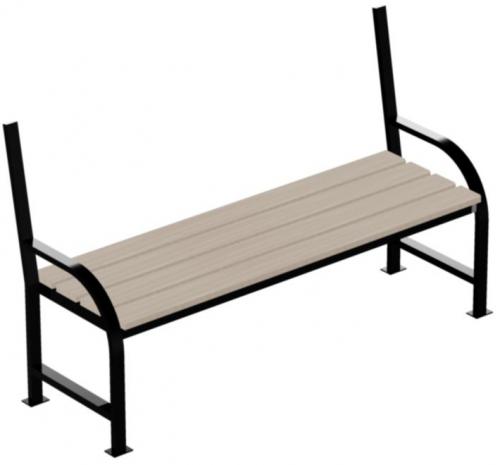

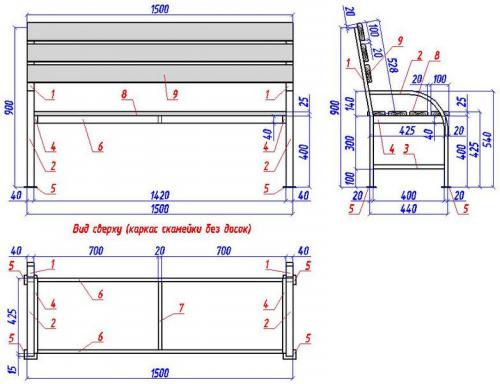

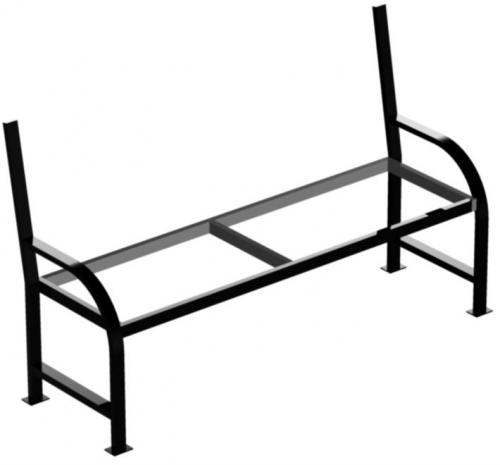

     Скамейка простой формы с металлическим каркасом из профильной трубы длиной 1,5 м.

     В качестве основного материала применяется труба прямоугольного сечения 40х20 мм, с толщиной стенки 1,5 мм. Для сидения и спинки используется сосновая доска толщиной 25 мм и шириной 100 мм (см. чертеж ниже).

     На первом этапе изготовления скамьи производим раскрой профильной трубы на заготовки нужной длины в соответствии с ниже предоставленной спецификацией.

     Детали позиций №1, №2 и №4 являются основными элементами конструкции и в отличие от поз. №3…7, которые уже готовы для дальнейшей сборки каркаса, подвергаются дополнительной обработке. Детали поз. №1 одновременно служат задними ножками скамейки и основой для крепления спинки. Согласно эскиза на эти детали, заготовку необходимо загнуть под углом 10 градусов, на расстоянии 400 мм от низа. Аналогично по эскизу готовим детали №2, которые служат подлокотниками и передними ножкам. Гиб заготовки, производим в вальцах с заданным радиусом гиба 210 мм и углом 90 градусов. Для создания плотного примыкания подлокотника со спинкой, на деталях №2 делаем скос торца трубы примерно на 4 мм.

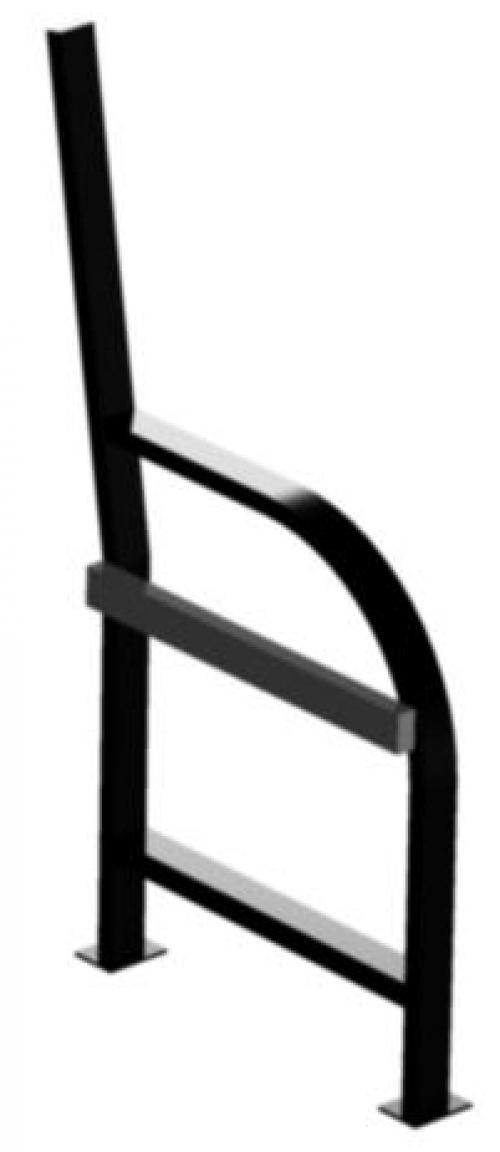

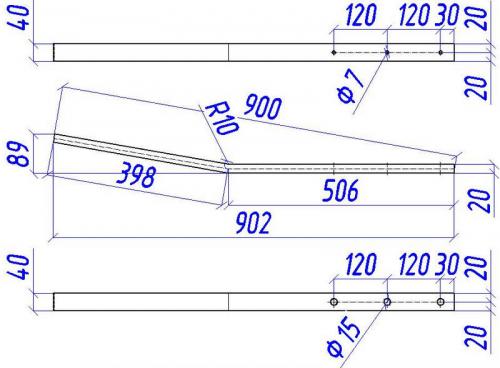

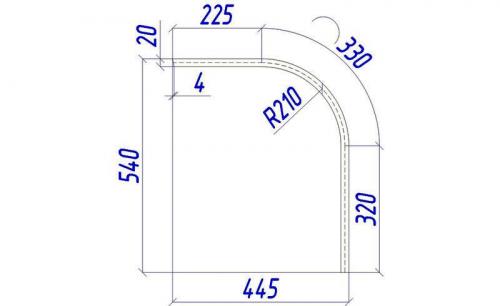

Деталь поз. №1

Деталь поз. №2

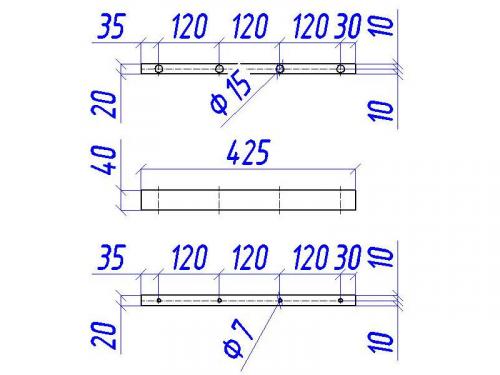

Деталь поз. №4

     Следующим этапом приступаем непосредственно к сборке скамейки, сборку ведем на прихватках при помощи сварочного аппарата. Сначала собираем боковые стенки. Стыкуем вместе детали №1 и №2 (см. чертеж) следя за тем, чтобы низ ножек находился в одной плоскости. Для того чтобы ножки скамейки не разъезжались от нагрузки во время эксплуатации, по низу на высоте 100 мм, устанавливаем перемычки (дет. поз. №3). Далее на высоте 400 мм от пола, прикрепляем к ножкам, широкой стороной, детали основания сидения позиция №4 (на противоположных стенках эти детали располагаются зеркально). Для предотвращения проваливания скамьи в грунт, при использовании ее на улице, необходимо приварить к ножкам пятаки из листовой стали толщиной 3…4 мм (поз. №5). В противном случае, если ее использование предполагается на твердой поверхности, заменяем пятаки на пластиковые заглушки для труб.

     После сборки и окончательной подгонки всех элементов боковин, устанавливаем между ними продольные трубы длиной 1380 мм (поз. №7), приваривая их по краям деталей №4, в одной с ними плоскости. Дополнительно немного усиливаем сидение, поставив по центру скамьи перемычку 385 мм (поз. №8). После сборки каркаса проверяем все размеры по чертежу, замеряем диагонали, плоскости, углы, при необходимости исправляем выявленные недостатки и полностью провариваем все элементы конструкции. Далее производим зачистку сварных швов, грунтовку и окраску металлокаркаса скамейки в нужный цвет.

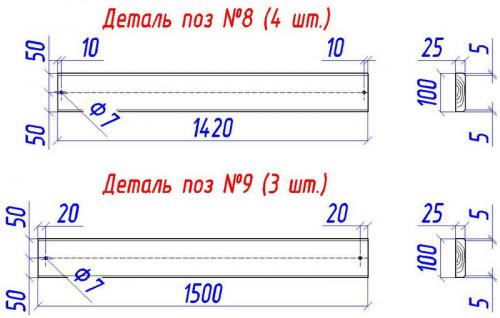

        На третьем этапе, готовим доски из сосны для сидения и спинки, шириной плахи 100мм, толщиной 25 мм. Для сидения нужно изготовить четыре доски в размере 1420 мм (поз №8, 25х100х1420мм – 4 шт.), для спинки достаточно трех досок длиной по 1500 мм (поз. №9, 25х100х1500мм – 3 шт.). Доски необходимо отшлифовать и для более комфортного сидения снять по всей длине фаски с верхних кромок. Покрытие используем комбинированное, первый слой защитные антисептические грунты, второй слой атмосферостойкие колирующие или прозрачные лаки.

     После высыхания лакокрасочных покрытий каркаса скамейки и досок, осуществляем окончательную сборку. В качестве крепежа досок к каркасу подойдут саморезы или мебельные болты. Более качественное и надежное соединение получается на болтах (у нас М6х35). В дереве и металле сверлим отверстия диаметром 7 мм, для сидения на расстоянии 10 мм от края деталей, для спинки – 20 мм. Что бы скамейка не потеряла эстетический вид от торчащих концов болтов и гаек, утапливаем их внутрь трубы. Для этого со стороны крепления гаек рассверливаем в трубе отверстия диаметром 15 мм, т.е. крепление будет осуществляться только за одну стенку профильной трубы, с расположением гайки внутри трубы. После затяжки болтового соединения закрываем получившиеся отверстия пластиковыми или резиновыми заглушками.

     На этом изготовление скамьи со спинкой закончено. Чуть ниже показан итоговый расход основных материалов используемых в данной конструкции:

— Труба профильная -40х20х1,5 = 8,4м (11 кг);

— Сталь листовая -4х50х70 = 0,4 кг

— Заглушка пластиковая для профильной трубы = 2 шт. (если не используется поз. №5 то = 6 шт.)

— Доска -25х100 = 10,2м (0,026 м3);

— Болт мебельный М6х35 = 14 шт. / Гайка М6 = 14 шт. / Заглушка ф15 = 14 шт.

     Если необходимо изготовить скамейку другой длинны, то соответственно увеличиваем размеры деталей позиции №6, №8, №9. Для придания максимальной жесткости конструкции, можно установить между поперечинами боковых спинок (поз. № 3) дополнительную продольную балку из прямоугольной трубы, приваривая ее по центру этих деталей. Длина этой балки при размере скамейки 1,5 м, составит 1420 мм.

Лавка из профиля и дерева. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Лавка из профиля чертежи. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

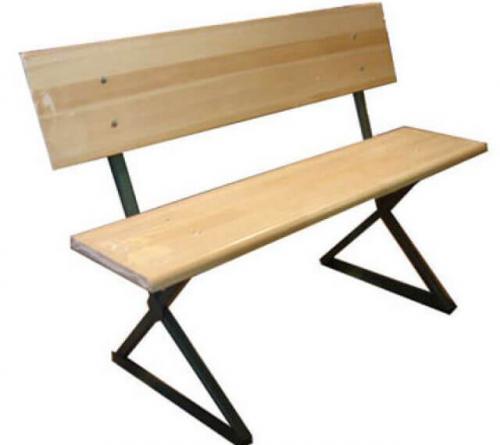

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

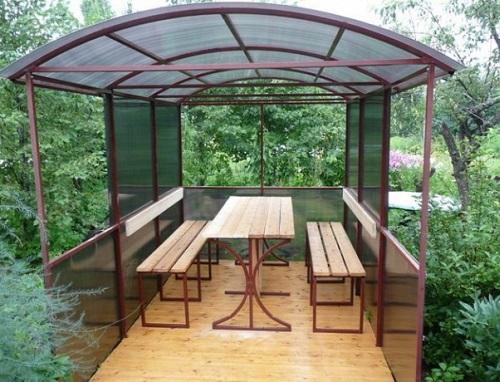

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Видео скамья из профильной трубы. Самый простой способ сборки скамьи своими руками !!!!!
