Дом для меня — большой проект и, наверное, на сегодня самый значительный в жизни. Строиться решили, когда дети подросли, почти полтора года изучали все детали, рисовали проекты, шерстили форумы, где страх ошибки зачастую только вырастает, так как много противоположных мнений. Хотелось построить дом своей мечты — удобный, теплый и обязательно очень светлый , чтобы не сидеть при электричестве полгода, с октября по март.

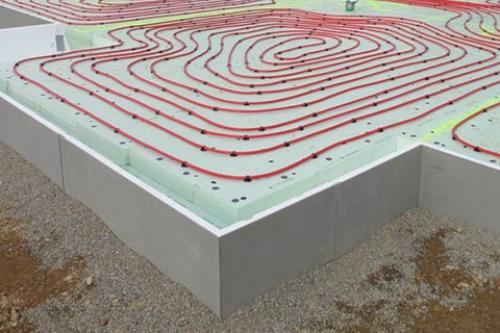

Дом Большая площадь остекления — в нашем климате это всегда проблема, но отказываться от больших окон я принципиально не хотел, требование к свету было одним из ключевых моментов. В конце концов решил довериться опыту северных соседей и построить дом на фундаменте УШП (утепленная шведская плита). Это единая конструкция, в которой «зашивается» теплоизоляция, теплый пол, а заливка бетоном становится полом первого этажа.

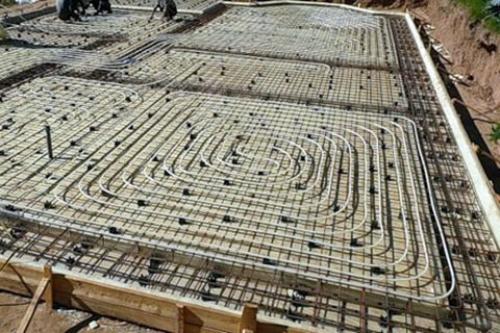

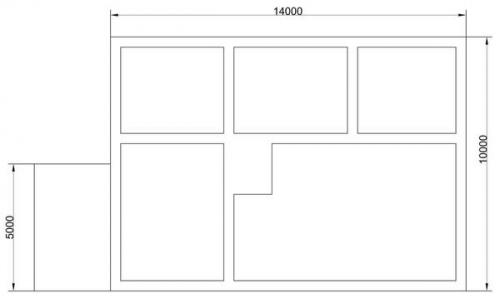

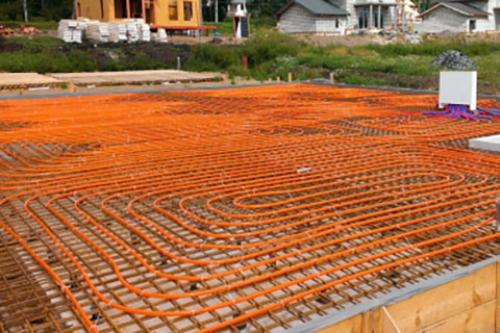

УШП, план-схема Конечно, были определенные волнения : жена опасалась, что плита не выдержит нагрузки, что в доме будет холодно. Хорошо, что она вполне современная женщина и хотя бы не настаивала на подвале. Все остальные ее сомнения я как-то снял и взял на себя ответственность, которую, к счастью, полностью оправдал. Правда, для подстраховки решили сделать еще и камин — и романтично, и полезно на случай отключения электричества, например.На сегодня мы живем в доме седьмой год и абсолютно довольны своим жилищем. Начиная со второй после постройки зимы, живем там постоянно.УШП — идеальное решение и с точки зрения обустройства, и в плане последующей эксплуатации. Само устройство фундамента заняло всего две недели. Работала бригада из четырех человек. Все было строго по технологии: песчаное основание, дренаж, щебень, утепление XPS, армирование, прокладка труб, коллектора, теплый пол, потом все забетонировали. Никакой сложной техники не понадобилось.

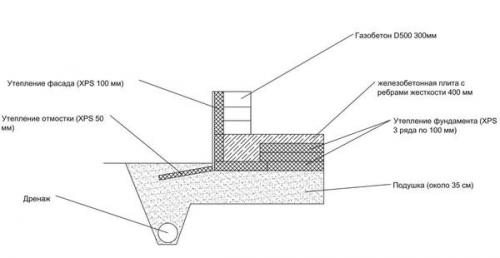

Схема УШП Пол решили отделывать плиткой, ее укладывали прямо на фундамент даже без выравнивающей стяжки. Отмостку сделали с тротуарной плиткой. В доме тепло. При том, что в гостиной у меня панорамные окна общей площадью около 9 кв. м плюс второй свет, тепла от УШП хватает на весь дом. Конечно, дом и сам по себе хорошо утеплен, и стеклопакеты стоят энергосберегающие, но все эти затраты уже окупились.Для того чтобы на первом этаже держалась температура в районе +23ºC, котел на 9 кВт в холодное время года работает всю ночь, иногда в мороз включаем еще на два-три часа днем. На втором этаже при этом на пару градусов прохладнее, вполне комфортная температура даже для детей. Камин, который делали для подстраховки, теперь просто развлечение, ну и по-прежнему страховка на случай перебоев с электричеством. С учетом ночного тарифа расходы на электричество в большом доме, где есть вся бытовая техника плюс теплый пол и живут теперь уже четыре человека, не превышает 2000 руб. в месяц.Еще приятный момент — это тепловая инерция. Дом после постройки, конечно, пришлось просушивать и прогревать, но когда этот период закончился и температура в помещениях установилась, суточные перепады даже в мороз при отключенном котле не больше 2ºC. Летом эта инерция работает вместо кондиционирования: когда в доме постоянно +23ºC, заходить в него с жаркой улицы прохладно.В итоге:
- этажность: 2
- жилая площадь: 150 кв. м
- материал стен: газобетон
- утепление и отделка: ХPS «ТехноНИКОЛЬ», минеральная штукатурка
- фундамент: УШП
- регион: Владимирская область
Финская плита своими руками. Что такое финская плита
По своей сути, фундамент УФФ – это не совсем плита, а комбинированная конструкция, которую было бы правильнее именовать ленточно-плитным фундаментом. Состоит он из трёх основных конструкционных элементов:
- Плоской железобетонной подушки шириной 500-600 мм и высотой 200-300 мм.
- Армированной в каждом ряду ленточной стенки из пустотелых (а значит, более тёплых) керамзитобетонных блоков (но может быть и монолитной). Высота ленты 600 мм.
- Плиты пола по грунту толщиной не более 100 мм, под которой кроме подушки из насыпного нерудного материала имеется прослойка толстая пенополистирола.
Финская плита фундамент в разрезе
УФФ может закладываться практически в любой грунт, за исключением торфяников и лёссов. Да и в этом случае выход из положения находится - в особо проблемных ситуациях железобетонную подушку опирают не на грунт, а на головы предварительно вкрученных винтовых свай, заполненных цементно-песчаной смесью.
Плюсы и минусы
Вот какой перечень преимуществ и недостатков имеет финский фундамент:
| Плюс | Минус |
| Так как горизонтальная часть плиты заливается автономно, при необходимости её можно демонтировать, чтобы добраться, к примеру, до требующих ремонта коммуникаций. | Довольно большой объём земляных работ - если не за счёт выемки грунта, так за счёт насыпи. |
| Основные нагрузки передаются на ленточную часть плиты – горизонтальная часть служит исключительно полом. | У котлована получается сложная форма, так как ленточная и плитная часть находятся на разном уровне. |
| В плиту можно заложить тот или иной вид напольного подогрева. | В траншеях под ленточной частью фундамента приходится выполнять обратную засыпку. |
| Невысокая трудоёмкость работ. | Затрачивается большое количество засыпного материала – щебня и песка. |
| Такая плита может сооружаться на неровном рельефе или склоне. | Большая площадь утепления. |
| Имеется цоколь нормальной высоты, и при необходимости его можно нарастить. | Фундамент сложен для самостоятельной работы. |
| Так как между ленточной основой и плитной нет жёсткой связи, УФФ отлично работает на излом и не боится неравномерных просадок. | У цоколя нет наружного контура утепления, это приходится делать в процессе отделки. |
| Плиту пола можно заливать как на этапе работ нулевого цикла, так и уже после возведения коробки дома. | Высокая стоимость. Но сэкономить можно за счёт применения готовых блоков для выкладки цокольной стенки и если ограничить её высоту. |
УШП или ленточный фундамент. Ленточный фундамент или плиту УШП? Что лучше выбрать?Насколько дороже УШП?
У наших заказчиков часто возникает вопрос по поводу фундамента для дома. Кого-то не устраивает свайно-винтовой фундамент, хочется понадежнее, покрепче. В этой статье разберемся что лучше выбрать и сколько это все стоит на реальном примере одной из заказчиц.
Для начала рассмотрим проект дома поближе)) Планируется строительство двухэтажного каркасного дома. Проект достаточно простой, но красивый. В традициях скандинавов))
Плита УШП будет выглядеть вот так:
При устройстве плиты УШП предполагается, что патио, веранда и крыльцо будет устроено на сваях. Это дешевле, но никак не влияет на комфортность пользования домом. Рыжим фоном показано устройство ростверка. Итого имеем: 121,7 м.кв нужно залить УШП, плюс сделать 52,2 м.кв деревянного пола по лагам. УШП в среднем со всеми работами и материалами выходит 7 500 руб/м2. Здесь 121,7 м.кв. Итого за УШП получаем 912 750 руб. Это у нас готовые утепленные полы первого этажа, разведено отопление первого этажа, сделана разводка водо и канализационных труб. Плюс к этому надо прибавить стоимость свай, лаг пола и доски пола для патио, крыльца и веранды, это, по предварительным прикидкам с работами будет 150 000 руб.
ИТОГО сделать УШП для этого дома будет 1 062 750 руб .
Ленточный мелкозаглубленный фундамент для этого дома будет выглядеть вот так:
Итого получаем 94,5 м.п. ленточного фундамента под основной дом и такой же свайный под патио, веранду и крыльцо. Устроить ленту будет стоить 425 000 руб. Веранды все так же будут стоить 150 000 руб. К этому добавляем лаги пола, ОСП на пол, утеплитель, пленки это примерно 270 000 рублей и отопление 1 этажа, это около 100 000 руб.
ИТОГО ленточный мелкозаглубленный фундамент для этого дома будет 425 000+150 000+270 000 +100 000 руб= 945 000руб .
Источник: https://dizajn-interera.ru-land.com/novosti/fundament-v-vide-uteplennoy-shvedskoy-plity-ushp
УШП под ключ. ФУНДАМЕНТ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА
Фундамент утепленная шведская плита (УШП) - это монолитная площадка, в которую заложены трубы водяного отопления, электрика и инженерные системы дома. Спрятанные под бетон коммуникации увеличивают пожаробезопасность дома, срок службы труб. Для прочности бетон армируется стальной или стеклопластиковой арматурой.
УШП позволяет возвести здание на любой местности – супеси, глине, на пучинистом, водонасыщенном, слабонесущем грунте. За счёт утепления фундамент сокращает теплопотери на 30-60 %. Плюс можно сэкономить на черновых полах. Подходит для строительства домов из любого материала: монолита, кирпича, бруса, дерева, газосиликата, керамоблока.
ЭТАПЫ И СРОКИ УСТРОЙСТВА ФУНДАМЕНТА УШП ПОД КЛЮЧ
Срок строительства утеплённой шведской плиты около 10-21 день. Это технологичное основание, а потому требует тщательного планирования прохождения коммуникаций, расчёта схемы армирования, прочих параметров. Данные формируются на основе расчёта нагрузки дома и геодезических изысканий. Каждый этап устройства УШП проходит приёмку у прораба. Это определяет точность соблюдения инженерно - конструкторских решений, прочность готового фундамента.
РАЗМЕТКА УЧАСТКА ПОД ФУНДАМЕНТ И ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
РАЗМЕТКА УЧАСТКА ПОД ФУНДАМЕНТ И ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
Вначале определяется положение дома на участке. Учитываются стороны света, заранее выбираются места устройства коммуникаций, септиков. Далее следует планировка рельефа, разметка. Геодезическая разбивка участка, разметка осей под УШП выполняется с учетом действующих строительных нормативов. Чтобы исключить перекосы, работы проводятся с использованием нивелира. Котлован для утеплённой шведской плиты выкапывается экскаватором или вручную, в зависимости от подъездных путей. При необходимости грунт вывозится за пределы участка. Дно котлована устилается геотекстилем. Сверху обустраивается дренажная система, утрамбовывается песчано-гравийная подушка. В завершении подготовительного этапа монтируется гидроизоляция.
Для разметки участка используем современные лазерные нивелиры, что гарантирует идеально прямые углы, высокоточный перенос проектных точек и осей. Трамбовку песчаной подушки осуществляем одновременно методом пролива и воздействием виброплиты. Работы занимают 1-3 дня.
