У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

  Разные системы отопления

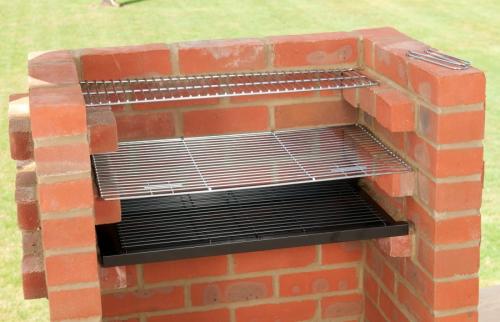

• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.



  Готовый мангал, который вставляется в печь

• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Как выложить простой мангал из кирпича. Чем отличается простой мангал из кирпича от более сложных конструкций

В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.

Основные отличия показаны в таблице:

В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.

Определяем место для установки на участке

Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:

• Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это важно с точки зрения пожаробезопасности, а также заботы о деревьях, ведь они могут завянуть;
• Лучше всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
• Крайне важно, чтобы мини мангал из кирпича был на большом расстоянии от выгребных ям или других отхожих мест.

Инструменты и материалы

Чтобы сделать небольшой мангал из кирпича вам пригодятся:

Материалы:

• полнотелый кирпич – 53 шт.
• цемент;
• гашеная известь;
• декоративный камень;
• вода;
• песок.

Инструменты:

• мастерок;
• ведро;
• наждачка;
• емкость для смешивания цемента;

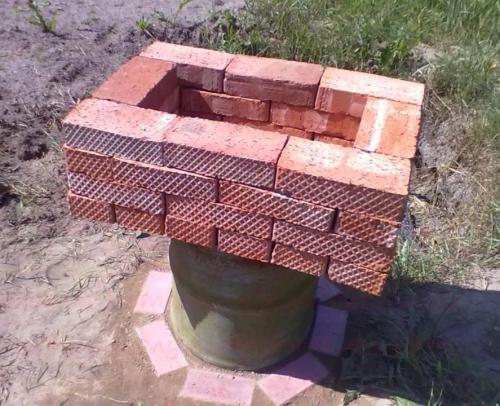

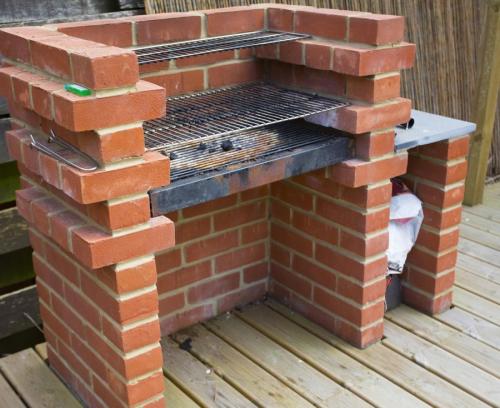

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция

Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.

1. Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
2. Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
3. Точно разметьте расположение внешних стенок. После этого сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору.

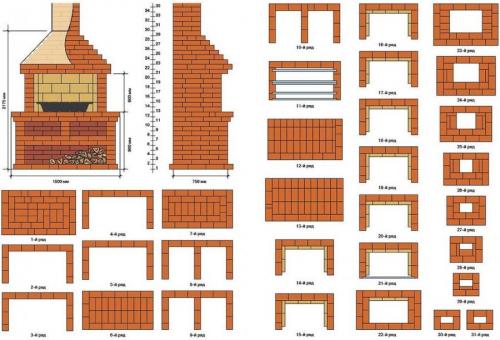

   Порядовка барбекю из кирпича (кладочные чертежи)

4. Для простого кирпичного мангала на даче мы рекомендуем такое соотношение:

   – 1/4 цемента;
   – 1/4 гашеной извести;
   – 3/4 песка.

   После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.

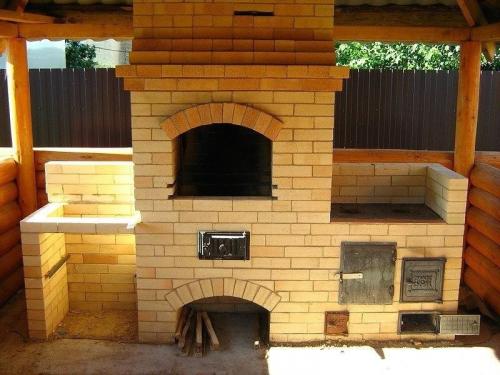

   Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

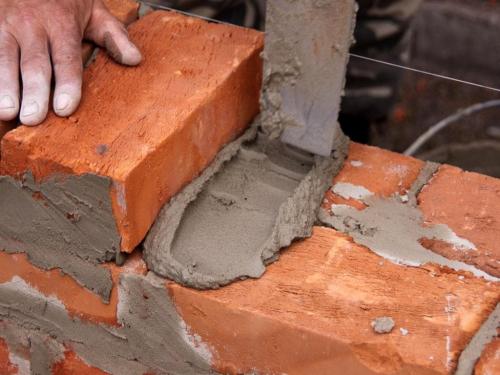

5. Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?
6. Дайте время обсохнуть и зачистите швы на поверхности наждачкой;

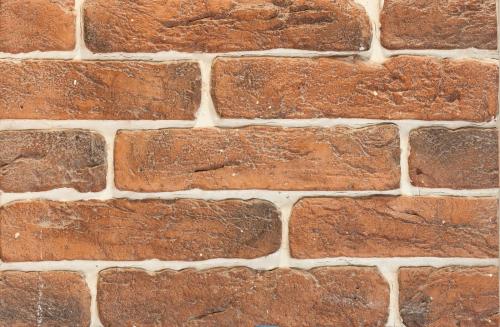

7. Можно декорировать постройку, при желании используя искусственный камень/клинкер.

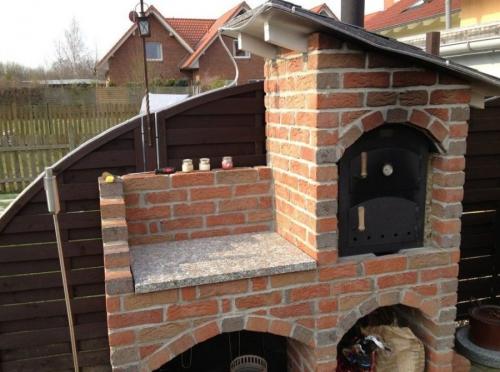

Быстрый мангал из кирпича. Мангал из кирпича: чертежи, фото, видео. Инструкция, как сделать простой мангал на участке?

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

• Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
• Поверхность для возведения кирпичного мангала должна быть выровнена
• Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
• Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
• Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
• Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

• Высокие температуры (горение разниться в зависимости от рода древесины)
• Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.

Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

Выкладка стены из кирпича

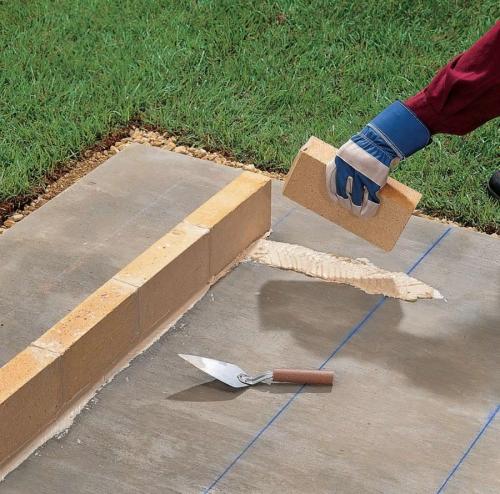

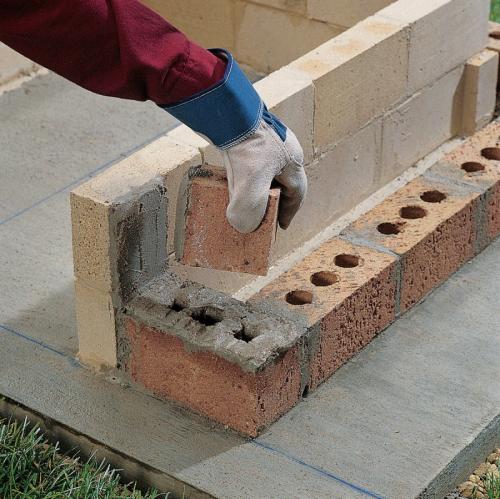

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

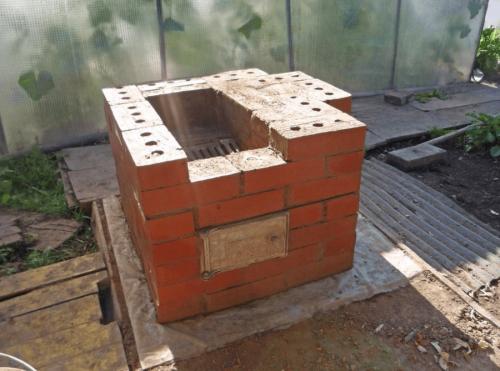

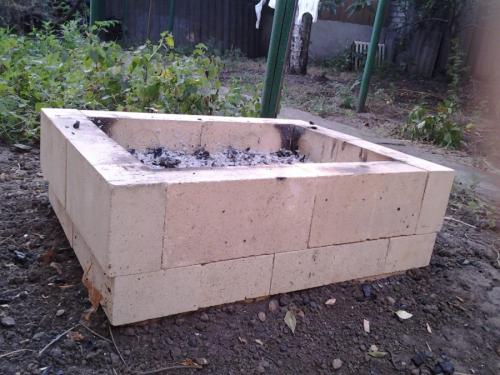

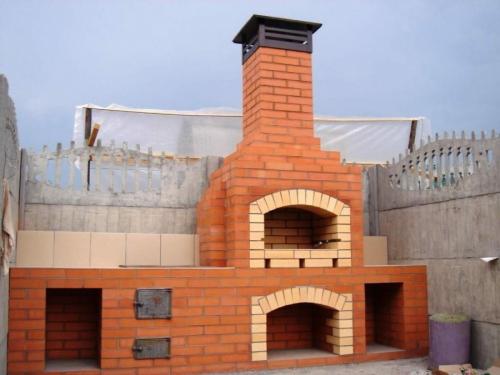

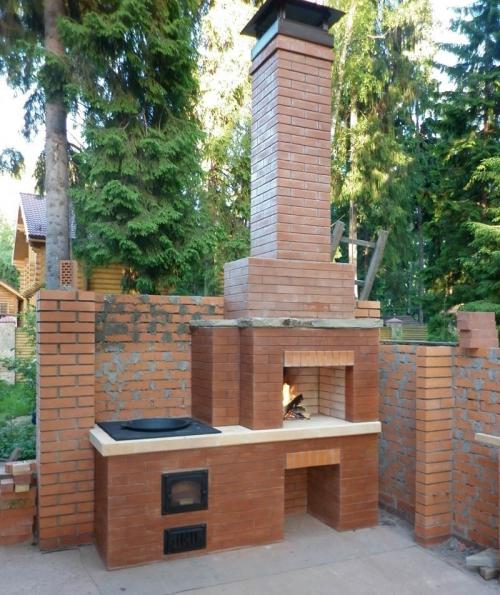

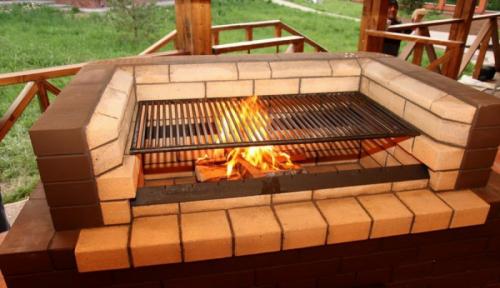

Мини мангал из кирпича своими руками. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Планировка мангала

Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.

Подготовительный этап постройки

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

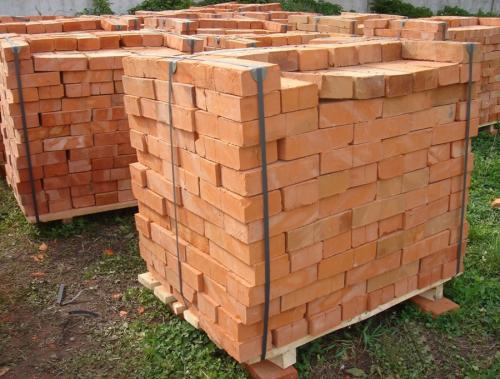

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

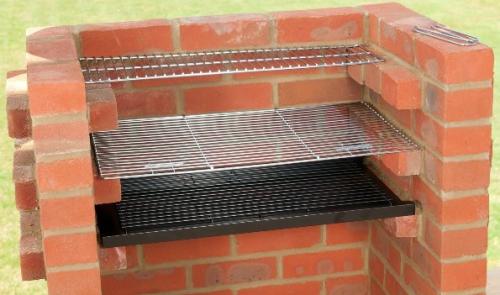

Бюджетный мангал из кирпича. Печь-барбекю

В отличие от мангала классического, барбекю упрощает приготовление мяса за счет размещения его на решетке, а не на шампурах. Сооружается несложный бюджетный барбекю мангал из кирпича по технологии:

• основание и фундамент – аналогично предыдущему варианту;
• первый ряд – отсутствует;
• ножки – выкладываются из кирпича под задней и торцевыми стенками мангала, обеспечивают нишу для хранения дров, имеют высоту 60 – 70 см в зависимости от роста шеф-повара;

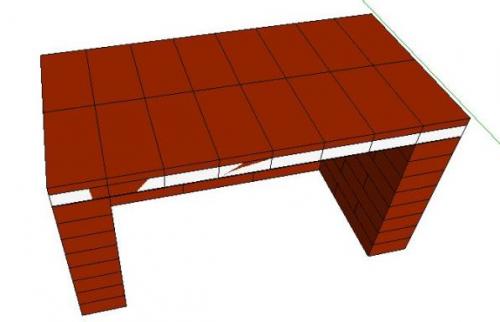

  Ножки-стойки могут выглядеть именно так, как на данном чертеже.

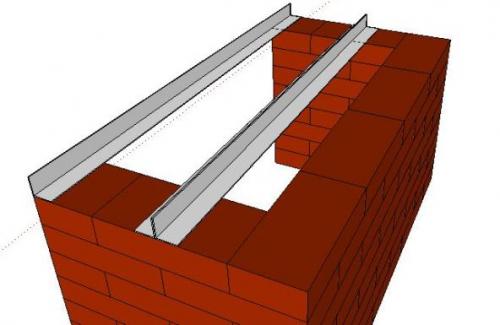

• днище – на ножки укладывается лист металла толщиной 4 – 5 мм либо уголок по нижеприведенной схеме для опирания на него кирпича;

• под – рекомендуется сооружать из огнеупорного кирпича, укладывается на уголки или лист железа;




  Нижний ряд топки или под мангала

• стенки – типовая кладка коробки с перевязкой углов и внутри рядов.

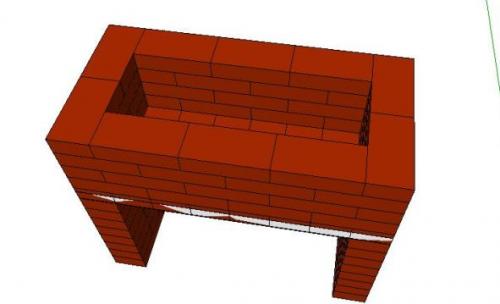

Схема готового бюджетного кирпичного мангала

Внимание: Более удобным в обслуживании считается мангал с выдвижным ящиком для золы и решеткой-колосником над ним для размещения углей.

Указанная конструкция немного отличается от описанного варианта:

• после изготовления ножек под задней и боковыми стенами мангала на ложковый ряд, кирпич следующего уровня укладывается тычком (только боковые стенки);
• затем выкладываются еще один ложковый и тычковый ряды.

С выдвижным подом

На получившемся нижнем выступе размещается металлический выдвижной ящик для золы. На верхнем уступе укладывается колосниковая решетка для углей. Если сделать еще один уступ аналогичным образом, получится удобная сушилка для ягод и грибов.
