Как разметить фундамент для пристройки к дому. Пристройка нового фундамента к имеющемуся основанию

Как разметить фундамент для пристройки к дому. Пристройка нового фундамента к имеющемуся основанию

Оценив возможный уровень усадки почвы, можно отдать предпочтение жесткому варианту объединения оснований. Используя стальную арматуру, можно создать силовой контур, устойчивый к сдвигам почвы в результате пучения. Метод стыковки арматурных каркасов применяется на стабильных почвах, которые не подвержены сезонным деформациям. Железобетонное основание в виде цельной ленты положительно зарекомендовало себя в частном строительстве.

На его примере рассмотрим, как сделать фундамент для пристройки к дому собственными силами.

Фундамент под пристройку должен заглубляться он на ту же глубину, что и снование дома или чуть повыше, учитывая будущую усадку

Соблюдайте приведенную последовательность действий:

1. Удалите растительность на рабочей площадке. Следует выкорчевать деревья, которые корнями могут разрушить основу здания.

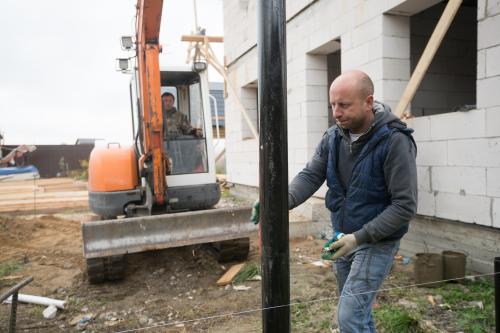

2. Забейте колышки и натяните между ними шнур. Это несложно сделать, разобравшись, как разметить фундамент пристройки.
3. Извлеките грунт, сформировав приямок необходимых размеров. Глубина погружения должна соответствовать высоте имеющегося основания.
4. Закрепите стальные прутки в существующей основе. Для этого пробурите отверстия, вбейте арматуру и расклиньте ее.
5. Соберите опалубочную конструкцию. Установите арматурную решетку и прочно закрепите ее внутри каркаса.
6. Заполните опалубку раствором. Бетон под фундамент для пристройки к дому своими руками несложно приготовить.

Бетонный массив приобретет твердость через месяц после заливки.

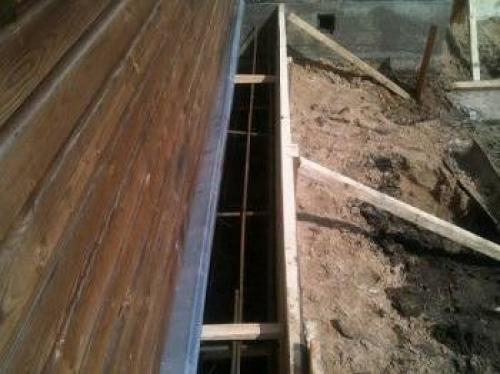

Фундамент для пристройки к деревянному дому. Как связать фундамент пристройки с фундаментом дома

Новый фундамент в любом случае нужно будет привязывать к уже существующему, но сделать это можно несколькими способами. Выбор зависит от почвы, на которой располагается строение, а также от того, насколько давно построено здание. Существуют следующие варианты:

• Жёсткая связка при помощи арматуры. Этот вариант подходит для давно построенных зданий, расположенных на слабо пучинистых почвах. Если основные процессы усадки уже завершились, можно прочно соединять старое и новое основание между собой.

Для этого нужно сделать в основном фундаменте дома отверстия, диаметр которых должен быть чуть больше диаметров арматуры, а глубина – приблизительно 25 диаметров, чтобы обеспечивать прочное крепление. Количество арматурных штырей – 5-6 на кв. метр основания. После этого выпуски соединяются с новым арматурным каркасом, и после заливки фундамент станет единым целым.

• Мягкая связка. Она необходима дл нового дома, если процессы усадки ещё не были завершены, а также для зданий, построенных на пучинистых почвах. Основное отличие этого метода – наличие деформационных швов, которые помогут компенсировать неравномерное воздействие грунта.

В этом случае между фундаментами остаётся зазор, ширина которого составляет 2-3 см. При заливке фундаментов в месте сопряжения укладывается доска, которая извлекается после застывания бетона.

Получившийся зазор заполняется монтажной пеной либо минеральной ватой. Его ширина может незначительно меняться под воздействием нагрузок, при этом основания не начнут деформироваться или разрушаться.

Как правильно залить фундамент на пристройку. Особенности возведения основы под пристройку к дому: разновидности фундамента

Любой пристройке, для чего бы она не предназначалась, потребуется фундамент. От того, какой будет выбран фундамент для пристройки к дому, зависит надежность и долговечность всего сооружения.

При планировании пристройки можно выбрать одну из четырех подходящих для этого строения вариантов основ: ленточную, столбчатую, свайную или плитную.

Ленточный фундамент

Подходит практически для любого грунта, поэтому считается универсальным. Внешне это железобетонная лента, залитая согласно проекту.

Ленточный фундамент в зависимости от способа возведения может быть:

• монолитным — при заливке бетонной смеси в подготовленную опалубку;
• сборным — собранный из готовых фундаментных блоков.

Такое основание подойдет как для кирпичной пристройки, так и для газоблочной. Оно предоставляет возможность иметь подвальное помещение под домом. Но кроме преимуществ, есть у него и существенные недостатки: дороговизна и необходимость выполнения трудоемких земляных работ.

Столбчатый фундамент

Для небольших по весу каркасных конструкций можно установить столбчатую основу. Ее преимущества — невысокая стоимость строительных материалов и надежность. Это наиболее распространенный вариант, если подбирается фундамент для пристроя к деревянному дому под баню или веранду.

Основой такого вида фундамента являются столбы, установленные на расстоянии от полутора до трех метров друг от друга.

Внимание! Столбы могут быть выполнены из кирпича, керамзитобетонных блоков, бруса лиственницы.

Если планируется строительство подвала, то такая основа не подойдет. Этот фундамент можно сооружать только на неподвижном грунте.

Свайный фундамент

Если на участке слабый грунт или он расположен в заболоченной местности, а конструкция запланирована массивная, делают свайное основание. Это стальные, железобетонные либо деревянные опоры, связанные обвязочной балкой. Сваи погружаются глубоко в землю методом вкручивания либо забивания с использованием спецтехники.

Плитный фундамент

Этот вариант считается самым лучшим для любых построек, но и самым дорогим. Для создания сплошной монолитной площадки под всю постройку потребуется большое количество бетонного раствора и дорогостоящей арматуры.

Разметка фундамента лазерным нивелиром. Разметка с помощью прибора

Чаще всего разметка фундамента выполняется с помощью лазерного уровня. Алгоритм действий простой:

• dбиваем колышек;
• на верхней его части фиксируем прибор;
• с помощью лазерного уровня вымеряется необходимое расстояние, забивается второй колышек;
• лазером выводится угол в девяносто градусов, чтобы разметить поперечные оси, и теперь можно установить еще пару колышков;
• по четырем ориентирам натягиваем веревку, чтобы обозначить периметр;
• аналогично размечаются межкомнатные перегородки.

Колышки можно использовать в качестве ориентиров под установку обноски. В этом случае нивелир поможет сверить горизонтальное расположение стоек, а периметр объекта переносится на место рулеткой и веревками.

А как еще можно разметить фундамент лазерным нивелиром? Колышки выставляем вручную, измеряя стороны геометрическим способом. Ориентированность их и ровность угловых участков проверяем с помощью ротационного прибора.

Тренога выставляется на разрешенном по инструкции удалении от всех контрольных точек, включается лазерный сигнал, и вы направляетесь с рейкой и улавливателем луча на одну из точек. Выставив рейку вертикально, делаете отметку, повторив аналогичные действия на остальных точках. Остается только сверить данные разметок.

Многие не знают, как пользоваться лазерным нивелиром при разметке фундамента. Все просто – недорогой прибор имеет ручную регулировку, а современные модели оснащены автоматическим самовыравниванием.

Разметка фундамента нивелиром требует наличия некоторых навыков, но любой желающий способен освоить данный инструмент самостоятельно, изучив руководство по его эксплуатации.

Учтите, что для очередного десятка метров лазер выдает трехмиллиметровую погрешность. Если сравнить с рулеткой, то на аналогичном расстоянии она обманывает на два – три сантиметра.

Как залить фундамент под пристройку. Способы связки оснований

Так как давление на новое основание нередко оказывается не по всему периметру, важно знать, как правильно привязать фундамент пристройки к фундаменту дома. Существует 2 способа: независимый и сопряженный. Первый вариант актуален в случае с нестабильным грунтом. Здесь между строениями будет незначительный зазор, который заполняется изоляционными материалами. Второй метод предполагает объединение нового основания со старым, а кровля размещается под крышей основного здания.

Независимый фундамент для пристройки Источник derevyannyydom.ru

Монолитная связка

Применяется такой способ на плотном непучинистом грунте. Если дом простоял порядка 15 лет, то есть смыслы выяснять, как соединить два фундамента старый и новый методом замоноличивания. Более молодое сооружение считается недостаточно устойчивым к столь значительной нагрузке на одну из сторон. Существует риск появления усадки и разрушительных последствий.

Жесткая связка реализуется посредством стальной стержневой арматуры. Ее концы погружаются в старое основание на глубину от 25 до 40 см (расчет делают исходя из диаметра прутка умноженного на коэффициент 35). Количество прутьев рассчитывается исходя из кв. метра – 5-20 штук в зависимости от нагрузки и поперечного сечения металлического стержня. Выступающая часть и вставленная в фундамент должны быть схожими по длине.

Далее решение, как залить фундамент под пристройку к дому, принимается в зависимости от уже имеющегося основания. Если это сплошной монолит, то формируется плита с минимальной толщиной в 40 см. Устройство связки ленточных конструкций предполагает обязательное наличие утрамбованной подушки из песка и гравия.

Подготовка перед заливкой ленточного основания Источник ytimg.com

Деформационный шов

Такой подход легче реализовать и требует меньших затрат. Он подходит для любого типа фундамента на пучинистом грунте. Актуально решение в случае разнородных строений (например, брус и пеноблок или кирпич). Подвижная связка выполняется без жесткого соединения оснований. Здесь нарочно оставляется технологический зазор в 5 см. Если пристройка малогабаритная и легкая, то достаточно 2 см.

Рассмотрим, как соединить фундамент пристройки к фундаменту дома подвижным способом. В деформационный шов помещается деревянный брусок изолированный от влаги полиэтиленом или рубероидом. Затем осуществляется заливка бетона, если предполагается устройство монолитного или столбчатого фундамента. В случае с последним необходимо предварительно смонтировать опорный элемент.

После застывания бетонного раствора брусок устраняется, а пустота заполняется теплоизоляционным материалом (пенополистирол, каменная вата, пакля). Открытую часть стыка в завершение герметизируют и скрывают декоративной планкой.

Деформационный шов в бетоне Источник wp.com

Пристройка гаража к кирпичному дому: нюансы выбора технологии

Устройство фундамента

Предварительное изучение грунта, выбор конструктивного решения нового основания приводит к тому, как правильно пристроить фундамент к существующему дому. Первое, что нужно сделать для реализации проекта – подготовить все необходимые строительный материалы и инструменты. Последние представлены в таблице с пояснениями :

Штыковая и совковая лопата	Формирование приямка небольших размеров, траншеи, работа с сыпучими материалами.
Колья, прочная нить	Разметка строительного участка.
Уровень	Корректировка положения элементов конструкции. Важны горизонталь и вертикаль.
Бетономешалка и глубинный вибратор	Приготовление бетонного раствора и уплотнение рабочей массы после заливки. Нужны при условии возведения монолитного фундамента плитного либо ленточного типа.
Вязальное приспособление	Ускорение и упрощение процесса формирования армирующего каркаса. Не обязательно, но желательно при устройстве основания из бетона.

Расходные материалы подготавливаются на основании выбранного проекта. Это сваи, ростверк или арматура, вязальная проволока, бетон (составные компоненты, в том числе, для подушки). Если предполагается формирование монолитного фундамента, то понадобятся ресурсы для устройства постоянной или съемной опалубки.

Устройство монолита

Бетонный фундамент устраивается на подготовленное основание. Здесь подразумевается снятие верхнего слоя земли с посадочного места и копку траншеи под монолитную ленту.

Пристройка к дому на отдельном фундаменте. Из чего лучше сделать пристройку к дому: выбор материала и фундамента

Необходимость в пристройке возникает часто. С точки зрения технологии этот вид строительства можно рассматривать как реконструкцию дома с изменениями первоначального проекта. И в этом случае приходится решать стандартные задачи: выбор материалов, выбор проекта, расчет конструкции от фундамента до крыши, получение разрешения на строительство и оформление подзаконных документов по окончании строительства в соответствии с действующим регламентом.

Из чего лучше сделать пристрой

Материалы для пристройки могут быть любыми. Их обычно выбирают исходя из материалов самого дома. Понятно, что рядом с каркасным домом веранду из кирпича никто возводить не будет — другим будет не только архитектурный облик строения, но и фундамент. Поэтому выбирают либо подобные материалы, либо что-то «полегче».

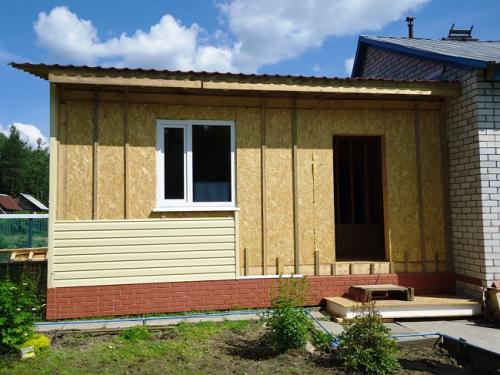

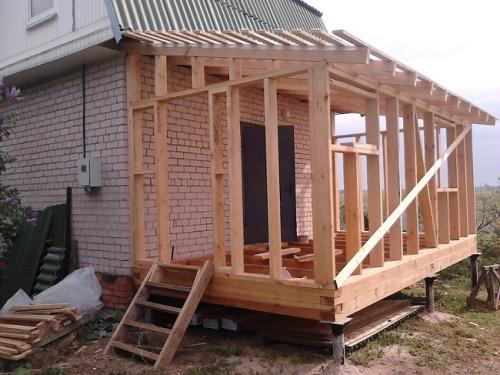

Каркасный пристрой

Один из наиболее распространенных вариантов пристройки. Это объясняется хотя бы такими преимуществами:

• невысокие затраты на материалы;
• подходит любой тип фундамента;
• возможность выполнения работ своими руками;
• короткие сроки строительства.

Немаловажно и то, что каркасную пристройку можно поставить рядом с домом из любого материала, а снаружи затем обшить деревом или фасадными панелями (сайдингом), которые будут имитировать любую фактуру: кирпич, натуральный камень, бревно, брус, окрашенную доску, декоративную штукатурку.

Отделка пристроя сайдингом

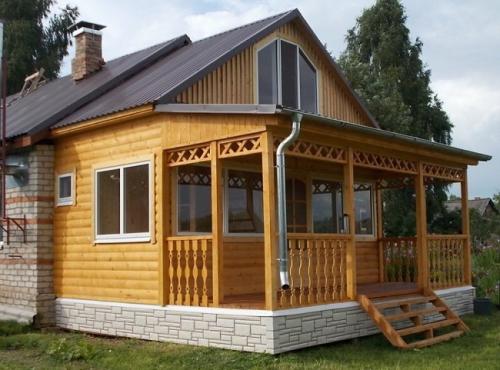

Пристройка каркасной веранды к дачному деревянному дому:

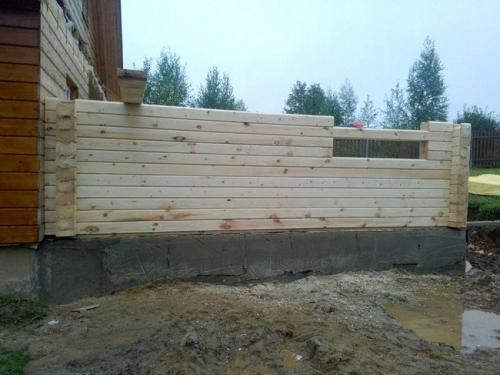

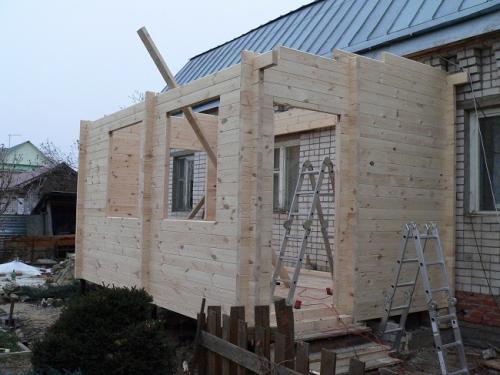

Пристройка из бруса

Брус можно считать универсальным материалом для пристройки. Его используют не только при каркасном строительстве в качестве несущего элемента, он часто выступает как «самостоятельный» материал. Из него можно возводить не только закрытую пристройку рядом с домом из бруса, но и открытые веранды или закрытые террасы рядом с кирпичными домами.

Тот же дровяник из бруса — это традиционный пристрой загородного дома или дачи, которые отапливают дровами.

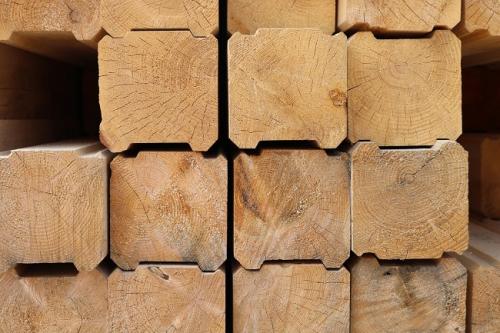

Конечно, от назначения пристроя и материалов дома зависит вид строительного бруса. Это может быть:

• брус естественной влажности, прошедший естественную сушку;
• брус камерной сушки;
• клееный брус.

Примечание. Последний вариант из-за высокой стоимости обычно выбирают для закрытой пристройки, если дом возведен из аналогичного материала.

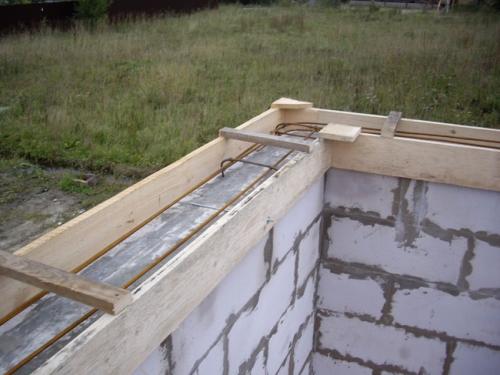

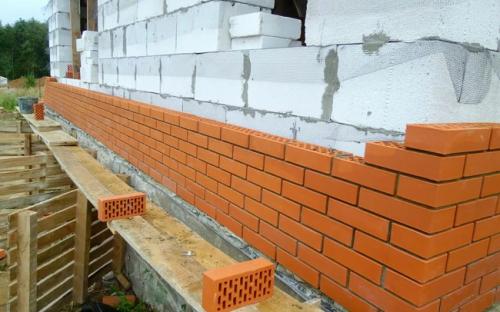

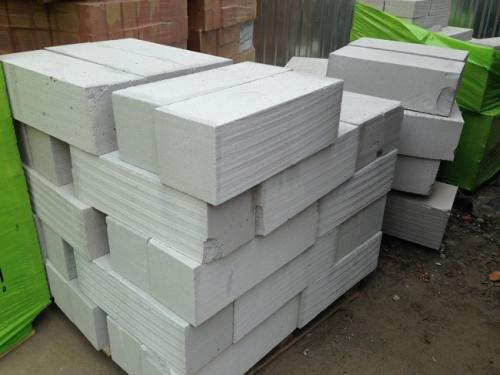

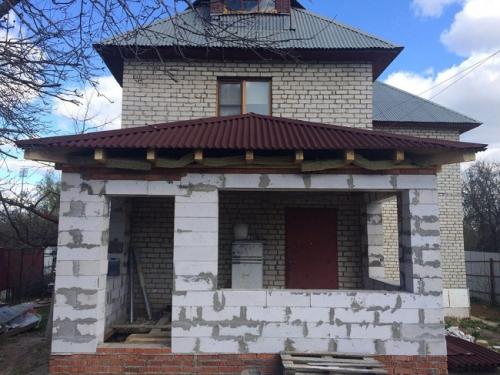

Пристройка из пено- или газоблоков

Наряду с каркасной технологией, строительство из пено- или газосиликатных блоков считается одним из наиболее распространенных. Обычно используют конструктивно-теплоизоляционные газобетонные блоки марки D500 или D600.

Достоинства этого материала:

• возможность использования при возведении самонесущих стен при условии армирования каждого 3-4 ряда;
• при толщине блока 300-400 мм не надо дополнительное утепление;
• невысокий вес конструкции не требует мощного фундамента;
• крупный формат (по сравнению с рядовым кирпичом) обеспечивает простоту кладки и высокую скорость строительства.

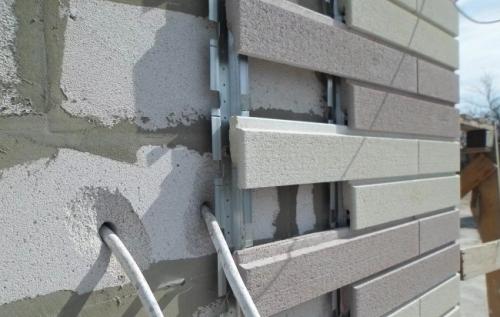

Единственный недостаток — обязательная облицовка. Но в этом случае можно использовать любые традиционные или современные материалы — от штукатурки до фасадных панелей.

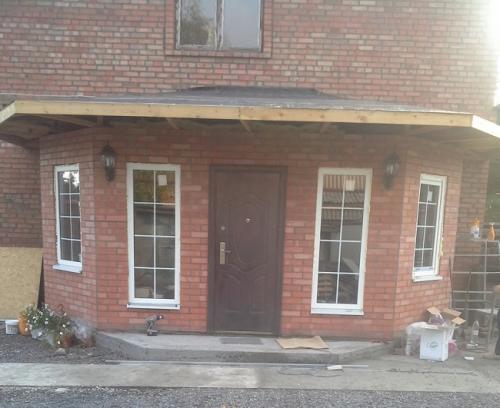

Пристройка из кирпича

Кирпичный пристрой рядом с кирпичным домом — это солидно и престижно. Если фундамент выполнен грамотно, и он правильно «привязан» к соседнему основанию, то, как и основное здание, пристройка простоит несколько десятилетий.

Как пристроить фундамент к дому. Стоит ли привязывать новый фундамент к старому?

Перед тем, как залить фундамент под пристройку, необходимо решить способ его привязки к основному строению. В данном случае играют роль состояние имеющегося фундамента, особенности грунта.

В основном применяют два вида привязки фундаментов:

• Для зданий, которые простояли значительный период, в конструкциях которых прошли все процессы усадки можно применять жесткую связку фундаментов. Стоит оговориться, необходимо оценить и свойства грунта, в пучинистых почвах такую схему применять не рекомендуется. Дело в том, что старая и новая постройка по-разному будут реагировать на подобные процессы. А это приведет к разрушению сопряжений фундаментов. Привязка осуществляется путем анкерования. Для этого в существующем фундаменте бурятся отверстия (диаметр которых может быть чуть большим размера арматуры). Глубина бурения составляет 20-35 диаметров арматуры, на квадратный метр сечения будущего фундамента понадобится 5-6 отрезков арматуры. Ее длина выбирается таким образом, чтобы выступающая и забитая части были приблизительно одинаковыми. Такие арматурные выпуски впоследствии свяжутся с каркасом нового фундамента.

• Пристройка к ленточному фундаменту нового дома (или постройки на грунтах, склонных к пучению) должна осуществляться с применением деформационных швов. Данная технология не предполагает жесткой связки каркасов фундаментных конструкций, между ними остается зазор, толщина которого определяется расчетом. Обычно для одно-двухэтажных домов она принимается в пределах 2-5 см.Для того чтобы сформировать такой деформационный шов перед заливкой бетона в местах сопряжения фундаментов устанавливается обернутая в полиэтилен доска соответствующей толщины. После того как залитый бетон застыл и приобрел необходимую прочность, доска демонтируется, а получившийся зазор заполняется пенополиуретановой пеной или минеральной ватой. Такая конструкция позволит старому и новому зданию воспринимать появляющиеся нагрузки без проявления деформационных и разрушающих процессов.

Принимая решение о типе привязки необходимо уточнить геологические условия в месте строительства, особенности имеющегося фундамента. Будет разумным доверить этот этап профессиональному проектировщику, без соответствующего опыта выполнить подобную оценку самостоятельно достаточно проблематично.

Поэтому, перед тем как пристроить фундамент к фундаменту проконсультируйтесь у специалиста.

На какую глубину копать фундамент под пристройку. Как выбрать фундамент под пристройку к дому?

Оптимальным способом устройства фундамента под пристройку дома являются винтовые и железобетонные забивные стержни, позволяющие быстро и качественно монтировать сооружения. Посудите сами: для плиты и ленты необходимо намного больше ресурсов. Как финансовых, так и временных, трудовых. Придется копать траншеи или котлованы. Думать, что делать с выбранным грунтом. А если склон, то где брать землю на подсыпку и сколько ждать, пока она осядет. Затем нужно закупить материал и смастерить опалубку. Закупить арматуру и сделать каркас. Ломать голову, как связать его с каркасом существующего фундамента. А после заливки — ждать, пока бетон наберет прочность и даст усадку. Молиться, чтобы не пошли трещины и перекосы.

Сваи же поступают на объект в готовом, набравшем прочности состоянии. Нужно будет только разметить пятно новой пристройки и осуществить монтаж. Такие опоры не подвержены усадке, так как нижним торцом упираются в несжимаемый пласт, расположенный намного глубже критического уровня промерзания земли.

Забивные сваи востребованы во многих сферах строительства. Они имеют большую несущую способность, не подвержены коррозионным процессам, устойчивы в грунте, что позволяет вести строительство многоэтажных зданий, а также используются на проблемных почвах (склонных к сдвигам, илистых, болотистых, пучинистых и искусственно насыпанных).

Конструктивно элементы представляют из себя изделие из бетона класса b30 , внутри которого расположен арматурный каркас сечением 10 миллиметров с усилениями торцов. Заостренный наконечник служит нижней частью. Пробиваясь сквозь грунтовые прослойки, он упирается в несжимаемую несущую, суммируя способность сопротивления нагрузкам почвы и силы трения по бокам. Плоский край принимает на себя колоссальные нагрузки, потому что именно по нему проходится многотонный молот серией ударов.

Предусматривается погружение в грунт на глубину от 3 до 20 м, минуя неустойчивые пласты до фиксации в слоях высокой плотности. Если 20 метров не хватает, возможно дальнейшее наращивание изделий через соединительный стакан. Такие фундаментальные основания считаются единственными пригодными для подвижных почв, провоцирующих сильные нагрузки в горизонтальной плоскости и вызывающих деформацию большинства опорных частей.

Винтовая конструкция монтируется очень быстро, выбирается чаще всего для легких построек, хотя без труда выдерживает даже блочные, кирпичные дома (дело в правильном подборе элементов и проектировании поля, расчете шага ). Несущая способность в рамках 3-6 т на одну опору без учета возможностей грунта. Этот фундамент под пристройку к дому является наиболее удачным. Причина в том, что углубление винтовых опор происходит максимально щадящим способом. Нет вибрационного воздействия, нет разрыхления и нарушения естественного состояния грунта. Напротив, под давлением тела сваи, проходящего сквозь почвенные пласты, делают землю более плотной.

Возводя веранду около загородного дома размерами 6х6 м, требуется установить порядка 10-12 опор в течение 2-3 часов. Столько же времени занимает обустройство ростверка. Ленточный способ займет при аналогичных размерах не менее полутора месяцев с необходимостью приобретать большое количество материалов и ждать полного застывания конструкции. После этого времени начнется ожидание усадки, чего не встретишь при использовании свай.

Использование свай оправданно, когда возводится фундамент под пристройку к дому в виде веранды, террасы, пирса , любых вспомогательных строений. Они позволяют достраиваться части здания, присоединяя к нему гараж, ворота (в т.ч. откатные). Востребованы для укрепления уже имеющихся конструкций в конкретных местах, например, при создании отдельных опорных площадок для печи в срубных домах.
