Перекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как сделать межэтажное перекрытие дома. Перекрытия из деревянных балок

В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий - при ширине пролета 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Схема укладки плит перекрытий вдоль короткой стены

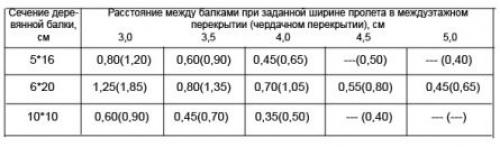

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.

Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное - балки укладывают на расстоянии 1,25 м друг от друга, если чердачное - 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

• Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

• Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

Источник: https://dom-na-vodah.ru/novosti/perekrytie-mezhdu-etazhami-v-chastnom-dome-tipovaya-konstrukciya-perekrytiya-na-balochnyh

Деревянное перекрытие между этажами в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

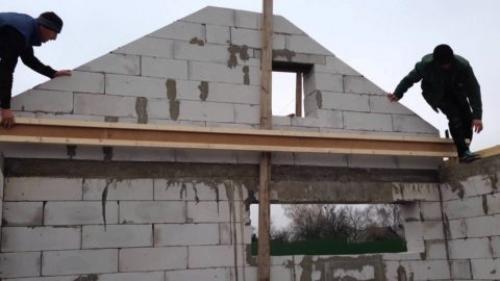

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

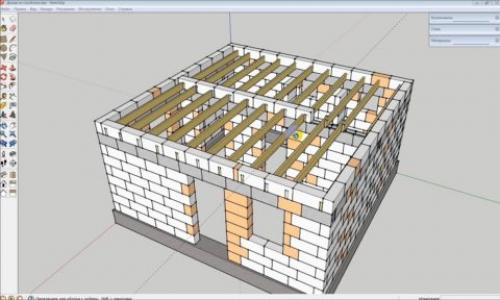

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

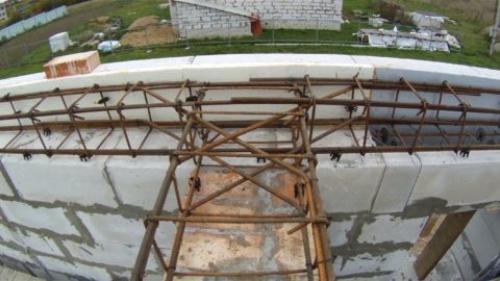

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

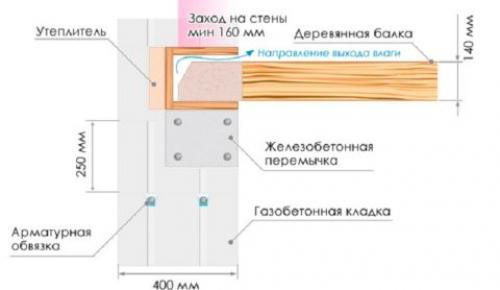

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

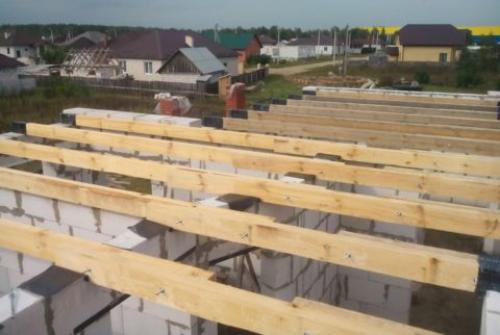

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Виды межэтажных перекрытий. Виды и устройство перекрытия между этажами. Межэтажные плиты перекрытия

Проектирование домов с несколькими этапами – распространенная практика не только в сегменте крупных компаний, которые занимаются сооружением многоэтажных зданий, но и в частном домостроении. Во втором случае владельцы также стремятся выжать максимум пользы из мансардных и подвальных помещений.

Но качественное и долговечное строительство таких домов невозможно без правильной технико-конструкционной организации перекрытий.

Устройство данного элемента может быть разным – в зависимости от конкретных требований к постройке и условий эксплуатации подбирается оптимальный вариант конструкции с определенными размерами и защитными свойствами.

Общие сведения о межэтажном перекрытии

В строительстве используется несколько разновидностей перекрытий, среди которых цокольные, мансардные, подвальные и т.д. Межэтажные перекрытия используются не всегда, а только в проектах, где планируется возводить здание минимум на два этажа.

В любом случае отделяемые уровни должны надежно удерживаться по нагрузке и представлять собой полноценно изолированное пространство. Как правило, для таких конструкционных задач используются межэтажные плиты перекрытия определенного формата.

Обратите внимание

Стандарты выпуска таких плит облегчают их монтаж, позволяя вписывать в типовые проекты жилых и нежилых домов. Если говорить о задачах перекрытия, то их несколько. Во-первых, это необходимый конструкционный элемент, выполняющий функции разделения пространства и приема нагрузки с верхнего этажа.

Во-вторых, есть целый перечень изолирующих функций, которые могут носить характер теплового, шумового, биологического и другого защитного разграничения между разными уровнями дома.

Монолитно-бетонные перекрытия

Одно из самых распространенных в России конструкционных решений для организации перекрытий в многоэтажных домах, а последнее время оптимизированные версии монолитно-бетонных элементов применяются в промышленном и частном коттеджном строительстве.

С точки зрения конструкционного устройства обычные плиты перекрытия (ПБ) этого типа представляют собой армированную, то есть железобетонную панель толщиной 5-10 см, длиной от 200 до 270 см и шириной 80-200 см.

Несмотря на монолитный форм-фактор, в структуре таких плит могут предусматриваться пустые ниши – как правило, полости цилиндрической формы, пронизывающие все перекрытие по длине.

Технология изготовления предусматривает создание опалубки, которую заливают бетонной смесью (с цементом марки М400) и в дальнейшем армируют металлическими прутьями в разных конфигурациях.

Среди недостатков монолитно-бетонных плит с армированием отмечают большую массу, из-за которой усложняются многие транспортировочные и монтажные процессы, не говоря о необходимости тщательного расчета нагрузочной способности каркаса строения.

Собственно, по этой причине и используются путообразователи на этапе заливки и отвердения бетонной массы. С другой стороны, устройство перекрытий на основе железобетона повышает надежность сооружения, а также позволяет обходиться без специальных перемычек и переходных узлов для укрепления несущей системы.

Но такие элементы дорого стоят, и по техническим причинам могут использоваться далеко не в каждом проекте, что особенно касается частных домов.

Перекрытия в доме из газобетона. Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Монолитное перекрытие также является допустимым

Последовательность действий по сооружению монолитного варианта:

1. Соберите опалубку для заливки цельной плиты.
2. Установите опорные стойки и уплотните щели между щитами.
3. Свяжите и разместите внутри опалубки арматурный каркас.
4. Подготовьте бетонный раствор в необходимом объеме.
5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
6. Равномерно распределите бетон по поверхности и уплотните его.
7. Спланируйте верхнюю плоскость железобетонной плиты.

Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

Достоинства цельной конструкции:

• повышенная нагрузочная способность;
• возможность заливки при увеличенном расстоянии между опорами;
• отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

• увеличенная трудоемкость работ;
• продолжительный строительный цикл, связанный с твердением бетона;
• увеличенный объем расходов;
• необходимость применения бетононасоса;
• проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:

Сборно-монолитные конструкции являются оправданным материалом для перекрытий

• путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
• размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

• простотой реализации технологических требований;
• повышенной прочностью монолитно-сборной конструкции;
• высокими звукоизоляционными свойствами.

С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

• деревянных брусьев;
• металлического профиля.

Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

Технология сооружения балочного перекрытия предусматривает:

1. Укладку балок на опорную поверхность стен.
2. Размещение между брусьями утеплителя.
3. Формирование обрешетки с противоположных сторон брусьев.
4. Укладку гидроизоляционного материала.
5. Сооружение чистового пола и потолка.

Плюсы балочного перекрытия:

• простота монтажа;
• ускоренные темпы сооружения;
• невысокая себестоимость.
• возможность самостоятельного выполнения работ.

Минусы технологии:

• возможность использования в строениях высотой не более двух этажей;
• пониженная огнестойкость при пожароопасных ситуациях;
• уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

Подводим итоги

До начала строительных мероприятий необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона согласно требованиям технологии. Необходимо ответственно подойти к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонного строения.

Варианты перекрытия между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

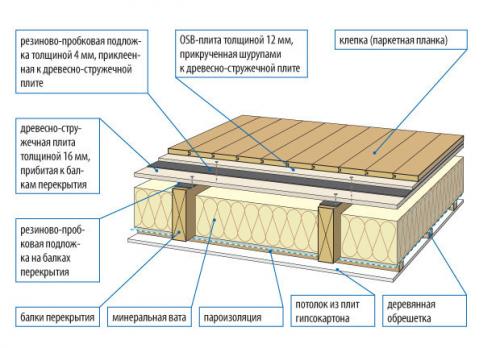

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
