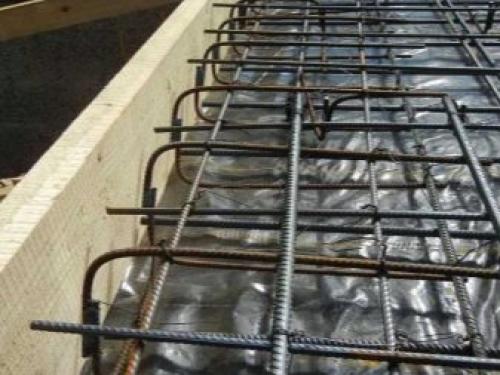

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».
В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

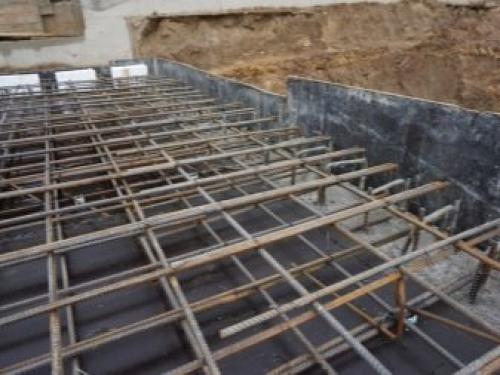

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

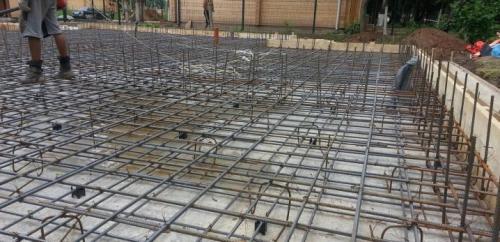

Ручная вязка арматуры Источник dostroyka.com Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:
Собранный нижний пояс укладывают на подпорки.
Устанавливают поперечные прутки.
Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
Пример расчета
В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

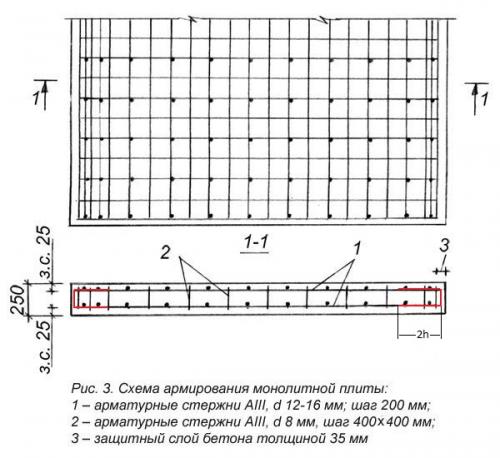

Армирование монолитной плиты чертеж. Расчетная часть
Цельная фундаментная плита обеспечит устойчивость возводимого здания, если правильно составлена схема армирования монолитной плиты фундамента.
Правильно рассчитанный монолитный фундамент обеспечит устойчивость строения на проблемных почвах с близко расположенными водоносными слоями. Расчет позволит сформировать надежное цокольное основание здания. Составив чертеж основания, выполнив расчёты, можно определить параметры основы, рассчитать потребность в арматуре. Отдав предпочтение не глубоко заглубленной плите, расположенной на уровне почвы, отпадает необходимость в рытье глубокого котлована, связанного со значительными финансовыми затратами.
Экономия денежных средств, снижение трудовых затрат обеспечивается формированием основы со следующими характеристиками:
- Глубиной приямка – 0,3-0,5 м.
- Толщиной бетонной плиты – 0,15-0,3 м.
Для выполнения строительства необходима схема армирования плитного фундамента. Ее несложно разработать самостоятельно, зная габариты, особенности конструкции здания. Самостоятельно разработанный чертеж позволит оценить стоимость строительных мероприятий, профессионально подойти к выполнению работ по армированию.
Такая плита полностью заливается бетонной смесью, перед заливкой производится установка арматурного каркаса, который во много раз усиливает конструкцию
Зная габариты основания и, ориентируясь на интервал между стальными прутками и массу одного погонного метра арматуры, не сложно рассчитать количество стальных стержней необходимого сортамента.
Алгоритм выполнения расчёта потребности в арматуре, расположенной с шагом 20 см, рассмотрим на примере основания, имеющего габаритные размеры 900х700 см:
- потребность в продольных стержнях одного уровня каркаса определяем путем деления длины плиты на расстояние между стержнями – 900:20=45 прутков (длиной 7 метров). Количество продольной арматуры на две стороны составит 45х2=90 элементов;
- суммарное количество поперечно расположенных элементов определяем аналогично: 700:20х2=70 прутков (длиной 9 метров);
- рассчитываем общий метраж стержней усиления: 90х7+70х9= 1260 метров;
- определяем массу необходимой для усиления фундамента арматуры, зная вес погонного метра стального прутка. Например, для стержня диаметром 14 мм, погонный метр которого весит 1,21 кг, получаем: 1260х1,21=1524,6 килограмм.
Заказ прутков осуществляется в тоннах. Следует, руководствуясь полученным значением, заказывать незначительно увеличенное количество стержней с учетом отходов, связанных с резкой материала.
Конструктивное армирование фундаментной плиты в чертежах. Армирование фундаментной плиты: технология расчетов и монтажа
Строительство любого здания предполагает формирование фундамента, который будет воспринимать всю нагрузку на себя. Именно от этой части дома зависит его долговечность и прочность. Существует несколько видов оснований, среди которых особое внимание следует уделить монолитным плитам. Их используют на стойких почвах, где нет значительных колебаний уровня. Важным элементом такой конструкции является арматура, позволяющая увеличить прочность монолита.
Особенности
Монолитные плиты представляют собой сооружения из качественного бетона. Материал отличается высокой прочностью. Недостатком фундаментной плиты является ее низкая пластичность. Бетонные конструкции очень быстро трескаются при высоких нагрузках, что может приводить к образованию трещин и проседанию фундамента.
Решением данной проблемы является армирование плиты с помощью различных видов стальной проволоки. Технически этот процесс предполагает формирование металлического каркаса внутри самого фундамента.
Производятся все подобные операции на основе специальных СНиП, где описана основная технология армирования.
Наличие стальных каркасов позволяет увеличить пластичность плиты, так как высокие нагрузки уже воспринимаются также и металлом. Армирование позволяет решить несколько важных проблем:
- Увеличивается прочность материала, который уже может воспринимать высокие механические нагрузки.
- Снижается риск возникновения усадки сооружения, а также минимизируется вероятность возникновения трещин, возникающих на относительно нестабильных грунтах.
Следует отметить, что все технические характеристики подобных процессов регламентируются специальными стандартами. В этих документах указаны параметры монолитных сооружений и приведены основные правила их монтажа. Армирующим элементом для таких плит является металлическая сетка, которую формируют вручную. В зависимости от толщины монолита, арматура может располагаться в один или два ряда с определенным расстоянием между слоями.
Важно правильно рассчитать все эти технические характеристики, чтобы получить надежный каркас.
Схема
Армирование плит не является сложным процессом. Но существует несколько важных правил, которых нужно придерживаться при этой процедуре. Так, укладка арматуры может производиться в один или несколько слоев. Однослойные конструкции желательно применять для плитного фундамента толщиной до 15 см. Если данное значение больше, тогда рекомендовано применять многорядное расположение арматуры.

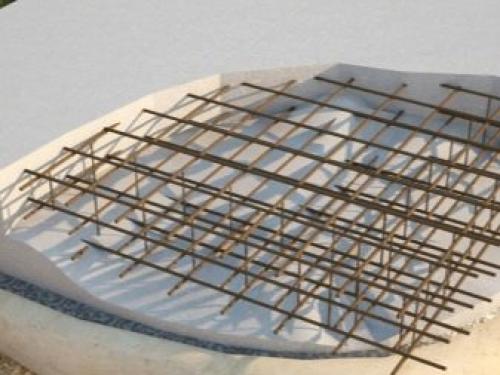

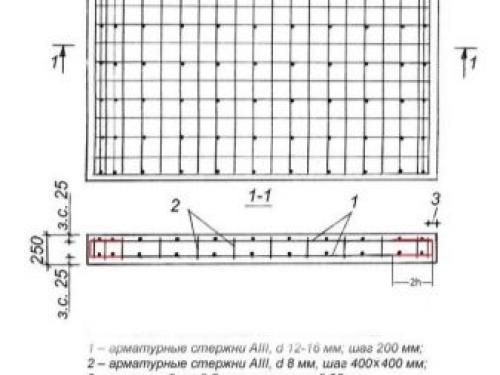

Между собой арматурные слои соединяются с помощью вертикальных опор, которые не позволяют верхнему ряду упасть.
Основная ширина плиты должна формироваться из равномерно расположенных ячеек. Шаг между арматурной проволокой как в поперечном, так и в продольном направлении, подбирается в зависимости от толщины монолита и нагрузки на него. Для деревянных домов проволоку можно вязать между собой на расстоянии 20–30 см, образуя квадратные ячейки. Оптимальным же шагом для кирпичных зданий считается расстояние 20 см.

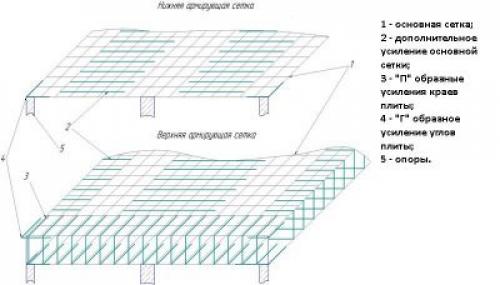

Если же конструкция относительно легкая, тогда подобное значение допустимо увеличивать до 40 см. Торцы каждой плиты, согласно стандартным нормам, следует армировать с помощью П-образной арматуры. Ее длина должна равняться 2 толщинам самой монолитной плиты.
Данный фактор следует учитывать при проектировании конструкций и выборе армирующих элементов.
Поддерживающие каркасы (вертикальные стержни) устанавливают с шагом, который аналогичен параметрам расположения арматуры в сетке. Но иногда это значение может увеличиваться в два раза. Но используют это для фундаментов, которые не будут поддаваться очень сильным нагрузкам.
Зоны продавливания формируются с помощью решетки с уменьшенным шагом. Эти сегменты представляют собой часть плиты, на которой в последующем будет располагаться каркас здания (несущие стены). Если основная зона закладывалась с помощью квадратов со стороной 20 см, то в этом месте шаг должен быть примерно 10 см в обе стороны.

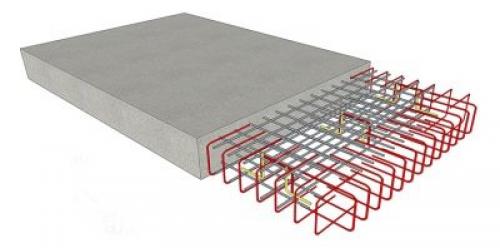

При обустройстве зоны сопряжения фундамента и монолитных стен, следует формировать так называемые выпуски. Они представляют собой вертикальные штыри арматуры, которые с помощью вязки соединены основным армирующим каркасом. Такая форма позволяет значительно увеличить прочность и обеспечить качественное соединение опоры с вертикальными элементами. Арматуру при монтаже выпусков следует загибать в виде буквы Г. При этом горизонтальная часть должна иметь длину равную 2 высотам фундамента.
