Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Вентканалы в наружных стенах. Естественная вентиляция за счет клапанов

Для того, чтобы естественная вентиляция нормально работала и в современных квартирах, специалистами на рынок были выпущены специальные клапаны, которые обеспечивают приток свежего воздуха в помещении и гарантирую нормальные тяговые процессы.

Для нормальной работы вытяжной системы лучше монтировать вентиляционные клапана в стену, которая является наружной, а саму вентиляционную решетку устанавливать либо в стене напротив, либо и вовсе в другой комнате.

Допускается расположение клапанов в следующих местах:

• в непосредственной близости к радиатору либо у подоконника;
• в раме окна;
• в стене, на которой расположено окно (не выше двух метров на уровнем пола).

Обратите внимание на то, что некоторые модели современных металлопластиковых окон уже снабжены клапанами в конструкции.

Совет: если проживаете в условиях сурового климата, то при монтаже вытяжной вентиляции через наружную стену стоит делать отверстие для клапана в непосредственной близости от радиатора. Таким образом, холодный воздух с улицы будет нагреваться и практически не повлияет на температуру воздуха в помещении.

На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

• овальные;
• прямоугольные;
• круглые.

При монтаже вентиляционного клапана в стену необходимо:

1. Определиться с местом монтажа клапана и нанести на стену соответствующую разметку;
2. Проделать отверстие в стене под наклоном 7°;
3. В отверстие размещается утеплитель и трубка воздухоотвода, часто при монтаже утеплитель заменяется на монтажную пену;
4. Производится непосредственная установка клапана. Обратите внимание на то, что клапан не должен контактировать с трубкой.

Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам.

Обратите внимание на то, что сечение трубки воздухоотвода должно быть определенным и зависеть от объема помещения и требуемой производительности вентиляции. Производительность рассчитывается по формуле:

где:

V – это объем помещения, в котором проводится вентиляция

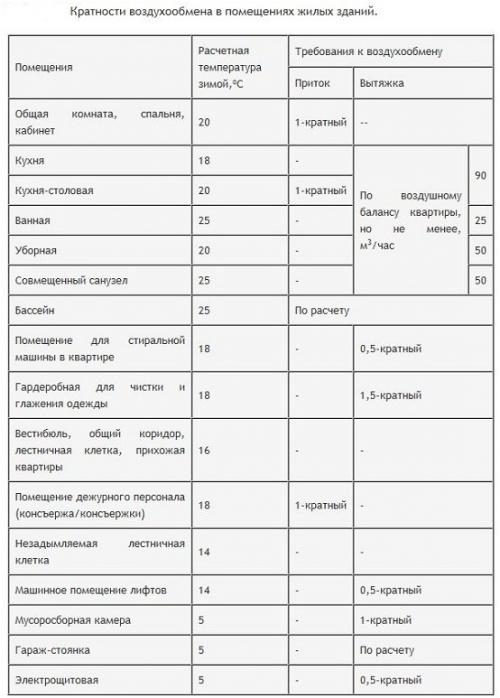

n – нормируемый коэффициент, которые берется из следующей таблицы:

Производительность вентиляции рассчитывается отдельно для каждого помещения, а затем суммируется.

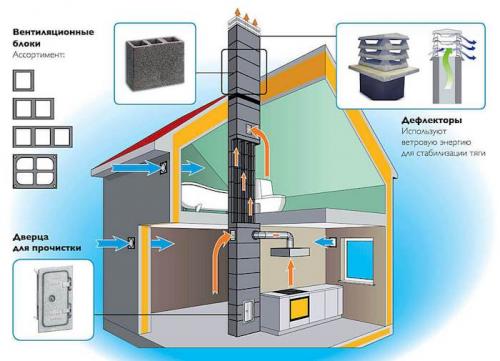

Вентканалы в одноэтажном доме. Правила устройства вентиляционных труб

Правильно обустроенная система вентиляции будет качественно выполнять свои функции и не создаст проблем домовладельцу. Для этого важно прокладывать вентиляционные каналы в доме, учитывая правила и рекомендации.

Во-первых, размер вытяжного вентканала в комнате должен быть диаметром не менее 10х10 см или 15х15 см. Лучше использовать готовые трубы, чем делать каналы из гипсокартона – это сэкономит время на монтаж, да и воздух по трубе идет лучше.

Для обустройства вентканалов применяются оцинкованные металлические и пластиковые жесткие или гибкие трубы различного диаметра

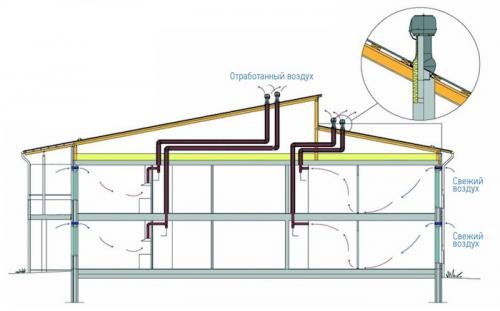

Во-вторых, вентиляционные трубы должны выступать над крышей на определенную высоту, зависящую от их места расположения. Так, длина вертикального участка вентканала в среднем должна быть от 1,5 до 3 метров. Если в общий дизайн дома не вписываются трубы, то можно использовать вентиляционные выпуски в кровле.

Высота возвышения вентиляционных каналов над уровнем кровли принимается равной высоте дымоходов. Зависит она от места расположения труб относительно конькового ребра. Важно выходное отверстие защитить решеткой, чтобы птицы и насекомые не попадали в шахту

В-третьих, согласно нормативам, нужно обязательно обеспечивать вентиляцией котельную и помещение, находящееся над котельной. Причем, предназначение этой комнаты не имеет значения. Это может быть, как кабинет, библиотека, так и спальня или гостиная.

В-четвертых, важно отличать понятие дымоход и вентиляция. В первом случае в канал попадают продукты сгорания, а во втором – отработанный воздух из самого помещения. Ни в коем случае нельзя эти 2 канала объединять в один. Это грубейшее нарушение.

Вентиляционные выпуски хорошо вписываются в общую идею дизайна крыши. Выбрать можно модель, наиболее подходящую по цвету

В-пятых, на кухне нужно предусмотреть 2 отдельных канала вентиляции –и для приточного воздуха. Второй вариант – использовать специальную решетку куда подключается воздуховод и есть отдельное отверстие для поступления воздуха внутрь комнаты. Или же хорошим выходом станет окно с микропроветриванием.

Продуманные дизайнерские решения со ступенчатым потолком способны замаскировать любую вентиляционную систему

В-шестых, если в доме есть комнаты, предназначенные для хозяйственных нужд – гардеробная, постирочная, кладовая, моечная и другого назначения, то там обязательно нужно спроектировать вентканал. В таких помещениях окна, сквозь которые мог бы поступать воздух, не предусмотрены.

В-седьмых, когда вентиляционный канал прокладывается в стене, то важно, чтобы она не была несущей. Устраивать их во внешних стенах не рекомендуется – из-за перепада температур там всегда будет образовываться конденсат.

При обустройстве вентканала в стене такие комнаты как кухня, ванная, туалет, котельная должны находиться рядом

Восьмое правило – деревянные конструкции потолка и крыши не должны примыкать или касаться каменного или кирпичного вентканала. Для дерева такое соседство может оказаться губительным.

Девятое правило – нежелательно использовать в качестве приточного клапана одну лишь форточку. Она не лучший вариант. Больная носоглотка утром, при резкой смене погоды за ночь, будет обеспечена владельцу дома, спавшему с открытой форточкой. Особенно это актуально в осенний и весенний период.

Десятое правило – когда нет возможности сделать вентканалы в комнате, то можно поставить приточный клапан, просверлив сквозное отверстие в стене. А вверху под самым потолком просверлить отверстие под установку вытяжного клапана. Этот вариант вентиляции комнаты сможет обеспечить комнату и ее обитателей свежим воздухом.

Источник: https://doma-otido.ru/novosti/ventkanaly-v-chastnom-dome-no1-trebovaniya-k-ventilyacionnym-trubam

Вентканалы в частном доме размеры нормативы. Вентиляция котельной в частном доме нормы

В собственном жилище хозяин имеет право по своему усмотрению планировать жилые комнаты, кухни и санузлы и прочие хозбытовые помещения.

Однако это право не распространяется на обустройство котельной – непременного атрибута практически каждого приватного владения.

Все, что касается ее обустройства, строго регламентировано действующими в стране нормами – строительными, санитарными и пр.

Требования к котельной в частном доме по СНИП необходимо строго выполнять. И дело здесь не в боязни «рассердить контролеров»: речь идет об элементарной безопасности проживания домочадцев. Итак, у вас котельная в частном доме: какие требования предъявляются владельцу помещения, рассмотрим ниже.

Нормы СНиП в случае отдельной топочной

Для установки газового котла мощностью до 30 кВт отдельного помещения не требуется: он может быть смонтирован прямо на кухне. Если же главная характеристика котла превышает 30 кВт, то его придется помещать в отдельное здание – топочную.

В строительных нормах содержится ряд требований к такого рода помещениям (в дополнение к общим правилам строительства котельных):

• Фундамент топочной должен быть изолирован от фундамента основного здания.
• Ограждающие конструкции (стены, крыша) возводятся из огнестойких материалов.
• Бетонный раствор, используемый при возведении топочной, должен содержать песок.
• Котел устанавливается на отдельный фундамент, возвышающийся над уровнем чистого пола на 200 мм (не более);

В топочной в обязательном порядке обустраивается канализационная система: при возникновении аварийной ситуации в нее выпускается теплоноситель из отопительной системы.

Проект котельной

Проектирование котельной для частного дома является важнейшим этапом ее строительства. Самостоятельно выполнить его нельзя – проектом должны заниматься опытные проектировщики, имеющие на этот вид деятельности все необходимые разрешения.

В ходе проектирования производится теплотехнический расчет здания и подбор необходимого оборудования, выполняются рабочие чертежи. Все технические решения описываются в пояснительной записке. Именно такой комплект документов предоставляется впоследствии на согласование в соответствующие органы.

Газовая котельная в подвале

На стадии проектирования выбирается и вид котельной. Основные критерии выбора следующие:

1. Тип энергоносителя: выбирается сообразно условиям места строительства. Где-то дешевле использовать газ, а где-то приходится довольствоваться дровами.
2. Режим отопления: если, например, дом используется для эпизодического проживания, проектировщики могут предусмотреть программное управление системой отопления. В этом случае температурным режимом можно будет управлять на усмотрение хозяина: в его отсутствие будет достаточно поддерживать температуру +10 градусов, а к его приезду дом разогреется до комфортных +20 градусов.
3. Место размещения котельной: при новом строительстве целесообразно предусмотреть в проекте отдельное помещение-топочную. В уже построенном доме не всегда можно найти для установки котельного оборудования подходящего места, поэтому приходится строить дополнительное здание или пристройку.

После тщательной проработки вышеперечисленных вопросов можно приступать к проектированию.

Для отопления загородного дома существуют различные типы отопительных котлов. Нужно лишь выбрать вид топлива. В этом плане беспроигрышным вариантом являются котлы отопительные комбинированные. сочетающие в себе два вида топлива. Читайте об особенностях конструкции и функционирования таких систем.

Требования к вентканалам в частном доме. Требования и нормы по вентиляции для дома

При обустройстве вентиляции в доме стоит провести некоторые расчеты. Для того чтобы рассчитать необходимое количество поступающего воздуха, нужно знать следующие параметры:

• стандартные нормы по воздухообмену;
• площадь жилого помещения;
• количество проживающих в нем людей.

Важно! Согласно нормам, на 1 м² площади, в час должно поступать 3 м³ воздуха. При этом на одного человека приходится 30 м³/час.

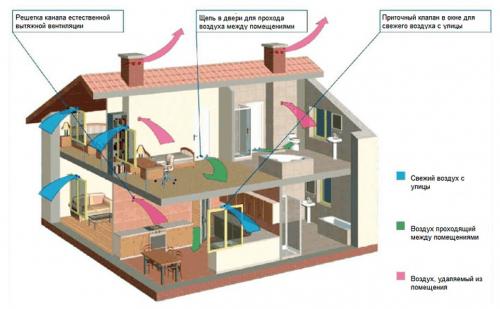

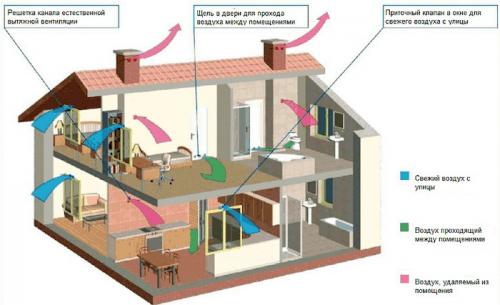

Воздушные потоки при приточно-вытяжной вентиляции в доме Источник evrookna-mos.ru

Принцип работы домашней вентиляции

Вентиляционная система работает по довольно простому принципу. Отработанный воздух по вентиляционным каналам из помещения поступает в центральный воздуховод, откуда он выходит на улицу. Чтобы такое движение было возможно, в комнату должны поступить воздушные массы такого же объема. Для этого в наружных стенах и оконных конструкциях устраивают вентиляционные отверстия.

С целью подачи свежего воздуха в достаточном количестве используют климатическое оборудование и разнообразные установки. Самым простым вариантом является установка вентиляторов в приточные отверстия. Также приток воздуха должен происходить с помощью воздушного клапана, который устанавливается на современных пластиковых окнах.

Проектирование систем вентиляции для частных домов

Вентиляция в жилом помещении проектируется согласно некоторым требованиям. Лучше всего эту работу доверить профессионалам. При этом стоит обратить внимание на следующие параметры:

• Производительность оборудования, а также расход воздуха. Чтобы определить производительность, нужно знать площадь помещения, а также высоту потолка. Что же касается расхода, то здесь все зависит от вида деятельности человека. Этот параметр может находиться в пределах от 20 до 40 м³/час;

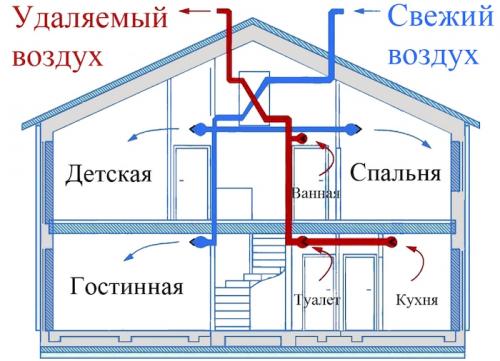

Проектирование системы вентиляции для дома Источник www.airs.ru

С чего начинается вентиляция в каркасном доме: планирование, схемы устройства, основные этапы монтажа

• Тяга внутри системы. Этот параметр зависит от конструктивных особенностей системы. На тягу влияет длина магистрали и количество поворотов;
• Сечение вентиляционных труб и скорость потока воздуха. Для сооружения бытовой вентиляционной системы лучше использовать гибкие трубы диаметром от 16 до 25 см. Что же касается скорости движения воздушного потока, то она не должна превышать 4 м/с;
• Шум. Чем выше будет скорость воздуха, тем больше шум от работы системы.

Если учесть все эти параметры, то можно создать систему, которая организует качественную циркуляцию воздуха в жилом помещении.

Советы по монтажу вентиляции в доме

Когда речь идет про уже построенный дом, то можно провести только модернизацию вентиляционной системы. Это позволит значительно улучшить циркуляцию воздуха. Для решения этой проблемы специалисты рекомендуют:

• Установить новые устройства приточной вентиляции. Это даст нормальный приток свежего воздуха в помещение. Входная дверь должна быть герметичной и не допускать приток. Приточные установки монтируются непосредственно в стенах комнат, рекомендуется установка отдельных приточных устройств в жилых и спальных комнатах;
• В кухне и ванной комнате лучше установить приборы принудительной вытяжной вентиляции.

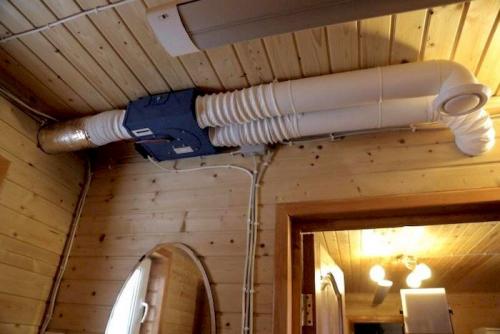

Монтаж вентиляционной системы в частном доме Источник staycomfy.com

Важно! При проведении модернизации стоит для начала провести проверку вентиляционной шахты на наличие засоров – проще всего определить засор можно с помощью грузика на веревке, который с крыши спускается в шахту.

Что лучше – кондиционер или приточная вентиляция в доме

Сегодня на рынке представлен широкий ассортимент различной климатической техники. Кондиционеры обладают высокой функциональностью: способны очищать воздух от пыли, понижать влажность в помещении и выполнять нагрев или охлаждение подаваемых в дом воздушных масс.

Данное устройство является оптимальным решением для спасения от жары в летнее время. Но когда речь идет о поступлении свежего воздуха, то нужно остановить выбор на приточной вентиляции, поскольку даже кондиционер с приточной системой не поставит достаточное количество свежего воздуха в помещение. Целесообразнее всего устанавливать и кондиционер, и систему вентиляции вместе.

Система приточной вентиляции для дома Источник ms.decorexpro.com

Чистка вентиляции

Прочистка вентиляционных каналов проводится следующим образом:

• Нужно снять решетку и помыть ее с помощью моющих средств;
• Всю наружную грязь и пыль необходимо собрать скребком либо другим подходящим инструментом;
• Используя трос с металлическим ершиком на конце очистить стенки вентиляционной шахты насколько возможно достать, при этом постоянно вращая трос вокруг своей оси;

Чтобы предотвратить засорение вентиляционной шахты в дальнейшем, лучше оснастить систему вентиляции фильтрами.

При обустройстве вентиляции в доме стоит провести некоторые расчеты. Для того чтобы рассчитать необходимое количество поступающего воздуха, нужно знать следующие параметры:

• Площадь жилого помещения
• Количество человек, проживающих в доме
• Тип используемых материалов в интерьере

Важно! Согласно нормам, на 1 м² площади, в час должно поступать 3 м³ воздуха. При этом на одного человека приходится 30 м³/час.

Принцип работы вентиляционной системы

Вентиляционная система работает по довольно простому принципу. Отработанный воздух по вентиляционным каналам из помещения поступает в центральный воздуховод, откуда он выходит на улицу. Чтобы такое движение было возможно, в комнату должны поступать воздушные массы такого же объема. Для этого в наружных стенах и оконных конструкциях устраивают вентиляционные отверстия.

Установка климатического оборудования

С целью подачи свежего воздуха в достаточном количестве используют климатическое оборудование и разнообразные установки. Самым простым вариантом является установка вентиляторов в приточные отверстия. Также приток воздуха должен происходить с помощью воздушного клапана, который устанавливается на современных пластиковых окнах.

Проектирование вентиляции в жилом помещении

Вентиляция в жилом помещении проектируется согласно некоторым требованиям. Лучше всего эту работу доверить профессионалам. При этом стоит обратить внимание на следующие параметры:

• Количество людей, проживающих в доме
• Площадь жилого помещения
• Тип используемых материалов в интерьере
• Количество окон и дверей

Если учесть все эти параметры, то можно создать систему, которая организует качественную циркуляцию воздуха в жилом помещении.

Модернизация вентиляционной системы в уже построенном доме

Когда речь идет про уже построенный дом, то можно провести только модернизацию вентиляционной системы. Это позволит значительно улучшить циркуляцию воздуха. Для решения этой проблемы специалисты рекомендуют:

• Установку новых вентиляторов
• Установку воздушных клапанов на окна
• Установку дополнительных приточных отверстий

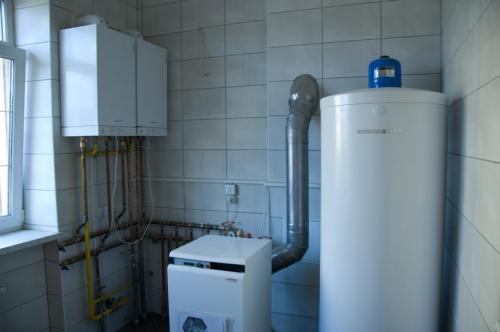

Вентканал для газового котла. Естественная и принудительная вентиляция

Вентканал и дымоход — это не одно и то же

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

Важно! В помещении с газовым котлом система вентиляции позволяет не только обеспечить дом свежим воздухом, но и способствует выведению избыточного тепла от труб и газового котла.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.
