Разводка электропроводки в доме деревянном доме. Грамотная электрическая проводка в деревянном доме: основные определения

04.01.2020 в 06:17

Разводка электропроводки в доме деревянном доме. Грамотная электрическая проводка в деревянном доме: основные определения

Экологическая чистота основных материалов является безусловным преимуществом. Поэтому хозяева стараются применять их, как можно чаще при создании функциональных и декоративных частей конструкции. Естественным является желание минимизировать использование химических пропиток.

Наличие горючих материалов определяет первое требование к хорошей электрике в деревянном доме – она должна соответствовать правилам пожарной безопасности.

Ниже перечислены другие важные детали:

  • Если для строительства выбрано бревно , поверхности будут неровные.
  • Под воздействием изменения влажности  и температуры деревянные строения деформируются.
  • Сам материал является хорошим диэлектриком, но он способен впитывать влагу.

Отдельно надо отметить актуальные требования к эл. проводке в деревянном доме. Они базируются на повышенных энергетических потребностях современных пользователей. Суммарная мощность типовых бытовых приборов достаточно велика, поэтому в некоторых ситуациях стандартной однофазной электропроводки 220 V недостаточно. Ее монтаж производится при общей нагрузке менее 15 кВт.

Проводка электричества в деревянном доме выполняется на расстоянии не менее 50 см от слаботочных сетей: компьютерной, передачи аудио и

Особенности монтажа и эксплуатации электрической проводки в брусовом доме

Дерево – относительно мягкий строительный материал. В нем не сложно делать отверстия. К нему без больших физических усилий присоединяются лотки и другие части конструкции. Даже сложная по конфигурации проводка в доме из бруса вполне может быть установлена собственными руками быстро и точно.

Для уточнения требований к электропроводке в деревянном доме понадобятся следующие сведения:

  • Сначала уточняют исходные условия, которые предлагает местная снабжающая организация. Иногда приходится за свой счет монтировать понижающий трансформатор, внешнюю часть системы электропитания.
  • Необходимо подсчитать общую мощность потребителей. Надо понимать, что маловероятно одновременное включение всех светильников , нагревателей и других приборов.
  • Следует записать особые требования будущих пользователей к системе электропитания, чтобы обеспечить комфортные условия в процессе эксплуатации проводки в бревенчатом доме. Например, можно сделать определенные коррекции по высоте монтажа выключателей, розеток .

Скрытая проводка в деревянном доме своими руками. Основные требования к электропроводке в деревянном

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Скрытая проводка в деревянном доме своими руками. Основные требования к электропроводке в деревянном

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

  • Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
  • Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
  • Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Открытая электропроводка в деревянном доме. Прокладка проводов от ввода в дом к электрическому щитку

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков.

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

  • предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
  • в приоритете открытый (наружный) способ прокладки проводов;
  • использование металлических (негорючих) подрозетников и распределительных коробок;
  • отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
  • при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
  • рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
  • особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;

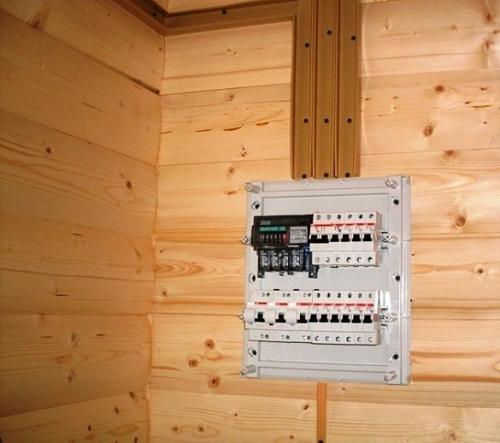

  • распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Замена проводки в деревянном доме. №4. Создание схемы электропроводки

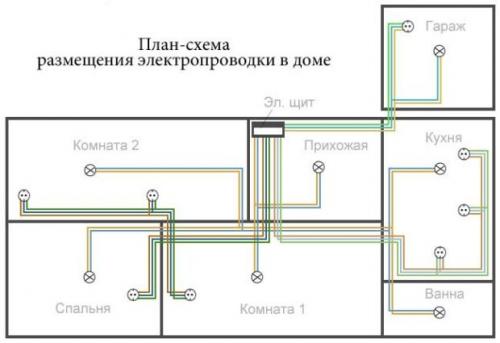

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.Замена проводки в деревянном доме. №4. Создание схемы электропроводки

Чтобы правильно составить схему, руководствуйтесь такими правилами:

  • заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
  • определить максимальную мощность приборов;
  • сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
  • розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
  • выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
  • распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
  • проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Источник: https://doma-na-veka.ru/novosti/shema-elektroprovodki-v-chastnom-derevyannom-dome-shema-razvodki-elektroprovodki-v

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):
Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Источник: https://doma-na-veka.ru/novosti/shema-elektroprovodki-v-chastnom-derevyannom-dome-shema-razvodki-elektroprovodki-v
