В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.
Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.
Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.
Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.
Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.
Zoom
печь в перевёрнутом положении
Zoom
воздуховод из листа 2мм
Zoom
элементы воздуховода 2мм
Zoom
первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет
Zoom
далее пошли в бой
Zoom
процесс сварки
Zoom
мегатронная пушка
Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.Zoom
радиаторные пластины, как в добротных советских транзисторных УНЧ =)
Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.Zoom
термокраска до 700 град С
После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.
Капельная печь на отработке своими руками. Горелка или печь?
Самодельная капельная печь на отработке
Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках , позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.

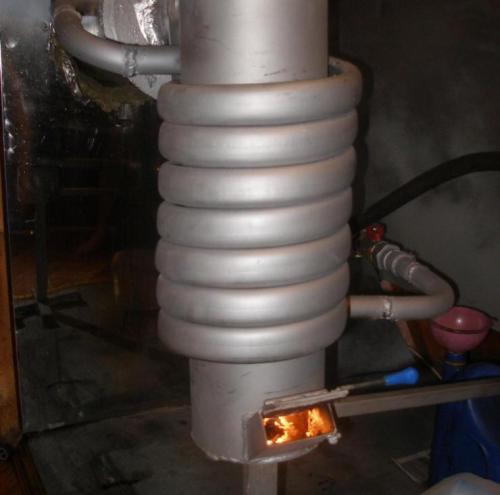

Печь на отработке с водяным контуром. Конструкция и особенности
Печи с водяным контуром обычно устанавливают в местах, где есть источник отработанного топлива. Агрегаты можно увидеть в гаражах, складских помещениях, ангарах, автосервисах. Сливать использованную жидкость в почву или канализацию строго запрещено законом, поэтому его преобразуют в топливо, что позволяет дополнительно экономить на отоплении промышленных зданий.
Такие печи помогают использовать отработанное топливо
Принцип работы самодельной печи на отработке с водяным контуром схож с особенностями эксплуатирования буржуйки. Агрегат быстро нагревается, отдавая тепло в окружающую среду. С прекращением подачи топлива он быстро остывает. Обогреть помещение с большой площадью можно благодаря водяному контуру.
На стандартных чертежах печки с водяным контуром на отработке изображают конструкцию агрегата с двумя камерами, соединёнными металлической трубой. Дымоход крепят к верхнему проёму, в нижнем находится чаша для подачи масла. На топливо наливают небольшое количество бензина или жидкости для розжига, именно так начинается отопление. Верхний слой начинает гореть, он закипает и испаряется. Кислород поступает через металлическую трубу.
Подача топлива может быть ручной и автоматической . При первом варианте в нижнем проёме делают отверстия для залива и розжига масла. В печке с автоматической подачей добавляют патрубок, который соединяют с внешним баком, крепят заслонку. С её помощью контролируют потоки кислорода и температуру возгорания.
Водяной контур делают из бака, его располагают вокруг дымовой трубы или сверху топки. В ёмкости должны быть штуцера для подачи и выхода воды. Объем контура зависит от протяжённости отопительной системы.
Естественная циркуляция предусматривает наличие большого бака, это позволит избежать перегрева. В принудительном варианте есть насос, поэтому габариты ёмкости могут быть меньшими.
