Основы корпусной мебели: подробное руководство по деталям и их названиям

Основы корпусной мебели: подробное руководство по деталям и их названиям

Каждый составляющий элемент корпусной мебели на заказ имеет свое наименование. Если вы захотите отремонтировать шкаф или стол путем замены детали, или заказать мебель для дома, желательно знать эти названия и функции деталей. Мебельные элементы подразделяются на две группы: образующие каркас и устанавливаемые на готовый собранный каркас.

Рассмотрим для примера названия деталей шкафа:

• цоколь;
• боковины;
• дно;
• фасады (дверцы);
• задняя стенка.

Для подвесных конструкций дополнительно применяется термин «верхний горизонт» и «нижний горизонт».

Что такое дно

Нижняя стяжка, основа или опора мебели называется дном (иногда днищем). Размер соответствует глубине изделия и параметрам ширины, из которых вычитается толщина боковых стоек. Дно шкафа прочно крепится конфирматами к боковинам и выполняет стягивающие функции.

Двери

Корпусные шкафы-купе оснащаются в лицевой части раздвижными скользящими панелями. Такие конструкции удобны в малогабаритных помещениях для экономии пространства. Владельцы современных просторных апартаментов предпочитают встраивать шкафы вдоль всей стены. В этом случае образуется сплошной фасад большой площади.

Отдельно стоящий гардероб или посудная горка оснащаются распашными дверцами. Деталь предназначена для защиты внутреннего содержимого и для декоративных целей. Крепежи дверей подбираются в зависимости от типа: навесные петли или роликовые направляющие.

Фасад

Как правило, двери шкафа-купе формируют фасад мебели целиком. В других дизайнерских решениях к фасаду относятся также:

• фрагменты декоративного остекления;
• кромки открытых полок;
• шефлоты (лицевые части выдвижных ящиков);
• декоративные накладки (горизонтальные и вертикальные);
• карнизы.

К понятию «фасад» относятся все выходящие в боковую или фронтальную плоскость видимые элементы. Материал, цвет и фактура фасада задает стиль интерьера. Возможно сделать корпусные шкафы-купе из готовых фасадов, которые продаются в обширном ассортименте.

Цоколь

Цоколем называют нижнюю часть, которая располагается ребром в горизонтальном положении. Цоколи бывают съемными и жесткими. Съемные детали скрывают опоры каркаса или ножки. Жесткие цоколи выполняют функции царги. Во избежание ускоренного износа цоколь слегка углубляют относительно фасада.

Боковина

Боковина шкафа может быть видимой (в отдельно стоящем варианте) или скрытой (во встроенных конструкциях). Длина детали определяет высоту шкафа, ширина соответствует глубине. Нижний угол боковины спиливают, чтобы напольный плинтус не препятствовал прилеганию задней стенки к стене. Боковина располагается вертикально, под углом 90 градусов к полкам, верхним крышкам и днищу. Крепление выполняется при помощи уголков, рафиксов, шурупов.

Задняя стенка

Задняя стенка закрывает изделие с тыльной стороны. В качестве материалов используют прочные плиты без декоративной отделки: ДСП, ХДФ, ДВПО.

Связанные вопросы и ответы:

Какие основные детали корпуса мебели существуют

Всю мебельную программу, в ассортименте наших магазинов можно разделить на 2 основных подгруппы:

Корпусы напольных шкафов

Устанавливаются на пол, на регулируемые опоры высотой 10 см, которыми комплектуются корпусы нижних шкафов. Все возможные виды опор мы рассмотрим немного дальше.

К нижним корпусам относятся:

Для большей жесткости, конструкция нижних шкафов укреплена царгами. Царга – это планка (в нашем случае из ЛДСП), соединяющая боковые стенки корпуса. Она выполняет несколько функций. Во-первых – придаёт жёсткости всей конструкции корпуса, а во-вторых – через царгу столешница крепится к корпусу.

Высота нижних корпусов (без учёта опор) стандартная – 72 см, за исключением пенала. Пеналы отличаются от остальных корпусов большой вместительностью, их высота может достигать 204 см.

Ширина нижних шкафов начинается от 15 см и заканчивается моделями с шириной 80 см. Корпусы выставляются в ряд таким образом, чтобы выстроить непрерывную цепочку из шкафов от стены до стены, при этом каждый отдельный корпус подбирается по размеру, под соответствующие задачи.

Выбрав шкаф подходящей ширины, нужно определиться, чем он будет оснащён. Для примера возьмем базовый корпус с шириной 60 см.

Он может быть оснащён:

Важно! Выкатные ящики можно установить только в корпуса с определенной шириной. Самые популярные размеры выкатных механизмов – 40, 60 и 80 см

Аналогично нашему примеру, наполнению любого другого корпуса может быть абсолютно разным. Выбор зависит исключительно от ваших предпочтений.

Опоры

Опора – это деталь из пластика, на которую устанавливаются корпусы нижних шкафов. Более популярное название – ножки.

Поскольку полы в помещениях довольно часто неидеально ровные, у опор предусмотрена возможность регулировки. Например, высота опоры может быть изменена с 9.5 до 14 см (в зависимости от производителя, разбег регулировки может отличаться).

Таким образом, с их помощью также можно немного отрегулировать высоту нижних шкафов, сделав её более комфортной для использования.

Для людей большого роста предусмотрены регулируемые опоры с высотой 15-17 см.

Корпусы навесных шкафов

Для установки верхних шкафов, к стене крепится монтажная шина, на которую навешиваются корпусы. Фиксация на шине происходит на счёт специальных навесов, которыми комплектуются корпусы верхних шкафов.

К верхним корпусам относятся:

Популярное решение для формирования углового шкафа – использовать 2 стандартных шкафа с шириной 80 см и пилястры с планками.

Аналогично нижним шкафам, верхние корпусы навешиваются рядом друг с другом, таким образом, чтобы заполнить пространство от одной стены до противоположной. Хотя бывают и исключения. В некоторых кухнях вообще не используют верхние шкафы. Всё зависит от выбранного дизайна.

Если всё же верхние корпусы планируется устанавливать, лучше всего они будут смотреться, если их ширина будет соответствовать размеру нижних корпусов. Но возможны и исключения.

Самая популярная высота верхних корпусов – 72 и 92 см.

При этом в ассортименте можно найти антресоли с меньшей высотой, которые подойдут для установки второго ряда верхних шкафов. Либо для самостоятельного применения. С их помощью можно заполнить пространство между верхними шкафами и потолком.

Это самый удобный способ хранения вещей, которыми редко пользуются на кухне.

Также, оба вида корпусов (верхние и нижние) могут быть пустыми, с одной полкой и двумя.

Информация о наличии полки указана на странице товара.

Как называется деталь, которая соединяет боковые и задние панели шкафа

Сегодня без проблем можно воспользоваться услугами по профессиональной сборке мебели. Но некоторым хочется все делать самим, и суть здесь даже не в затратах, а в любознательности и интересе. О том, как собрать шкаф самостоятельно, расскажем в нашей статье.

Как собрать шкаф своими руками

Молодым семьям часто приходится решать проблемы, связанные с обстановкой своего «гнездышка». Иногда ситуация усложняется еще и отсутствием средств на покупку новой мебели. Кроме того, небольшой размер жилой площади вынуждает заранее продумывать расположение всех элементов интерьера.

Справиться с данной проблемой можно, если собрать шкаф своими руками – так вы получите место для хранения имеющихся вещей, которое будет подходить вам по размерам.

Если подготовиться к процессу (заранее купить инструменты и материалы), можно без труда собрать шкаф самостоятельно. Для этого вам не потребуются профессиональные навыки.

Собрать шкаф легче, если разбить всю производственную деятельность на несколько этапов. Работа складывается из совокупности последовательных мероприятий:

До того как собрать шкаф, следует приготовить инструменты, которые могут пригодиться в ходе процесса:

электрическая дрель – чтобы закручивать саморезы и просверливать отверстия;

молоток – с его помощью вы будете забивать дюбели;

рулетка;

строительный уровень;

Изначально необходимо проверить качество каждой детали будущей конструкции. На поверхностях должны отсутствовать вздутия, трещины, царапины и другие дефекты. Во время перевозки частей шкафа старайтесь соблюдать меры предосторожности. Все составляющие следует надежно закреплять в кузове автомобиля.

Перед тем как собрать шкаф, необходимо составить эскиз и определиться с местоположением конструкции. Здесь нужно ориентироваться на личные предпочтения и наличие свободного места. В большинстве случаев шкафы располагают в кладовке, в углу комнаты или возле стены.

Стандартное соотношение высоты и длины приравнивается к 1,62. То есть если высота потолка 3 м, оптимальная длина шкафа составляет 185 см (300/1,62 = 185,1). Детали шкафа могут иметь глубину, равную 40, 50 или 60 см. Разумеется, можно собрать шкаф абсолютно различной глубины, но стоит учесть, что слишком большое значение данного параметра делает эксплуатацию мебели не очень удобной.

Какие материалы чаще всего используются для изготовления деталей корпусной мебели

Альтернативным материалом, используемым для создания корпусной мебели, является МДФ или древесноволокнистые плиты средней плотности, выполненные из мелких фракций древесины. Корпусная мебель из МДФ входит в премиальный сегмент, поэтому стоит значительно дороже ЛДСП.

Чаще всего производители предлагают мебель, в которой основная часть конструкции выполняется из ЛДСП, а фасад изготавливается из МДФ — такая комбинация обеспечивает более доступную цену, за которую клиент может получить оптимальное соотношение красоты и качества шкафа, гардеробной или иного изделия.

Среди преимуществ МДФ:

Практичность и износоустойчивость. Плиты не подвержены механическим повреждениям, лучше переносят удары, истирания, вкручивание фурнитуры и другие воздействия на поверхности.

Максимальная экологичность. В отличие от ЛДСП, в основе МДФ лежат только натуральные материалы максимального класса экологичности.

Устойчивость к влаге. Плиты не деформируются от воды, препятствуют образованию плесени и неприятных запахов.

Однородность и гладкость материала. Особая технология изготовления обеспечивает ровные поверхности, на которых отсутствуют сколы, наплывы, вздутия и другие деформации.

Простой уход. МДФ не подвержен впитыванию пыли и грязи, поэтому поверхности легко очищать для поддержания опрятного и чистого вида.

Изделия из МДФ (мелкодисперсной фракции) прослужат долгие годы! При этом, поскольку плиты применяются для фасада, именно МДФ являются основой для комбинации с другими материалами, с помощью которых клиент может получить уникальный внешний вид мебели.

Как определить качество деталей при выборе мебели

encoding="UTF-8"

Согласитесь, если вы продавца спросите напрямую, качественная ли мебель , которую вы присмотрели для себя, вряд ли вам ответят утвердительно. Приходить в торговый центр необходимо уже подготовленными. Сегодня в обзоре редакции Homius.ru расскажем, как не набить шишек при покупке и легко с первого взгляда отличить качественную мебель от некачественной. Ведь все мы помним, что учиться лучше на чужих ошибках. Наиболее распространённый материал – ЛДСП , именно изделия из него мы и будем оценивать. Итак, мы пришли в магазин выбрали изделие и приступаем к осмотру.

Главное – правильно поставить «диагноз» и оценить качество мебели

Присутствие резкого запаха

В первую очередь мебель не должна иметь резкого, ярко выраженного химического запаха, который появляется в случае применения некачественного ЛДСП . Ведь всем нам важно, чтобы нас окружали экологичные предметы мебели .

Важно!  Вся мебель из ЛДСП должна иметь сертификат гигиенической безопасности, его обязан предъявить продавец при покупке товара. В случае отсутствия документа от данного изделия лучше отказаться.

Для жилых помещений допускается применение ЛДСП с маркировкой Е1, если указано значение Е2 и выше – такой материал нельзя использовать для изготовления мебели . Резкий запах характеризует плиту низкого качества, в которой превышены показатели формальдегида. Это скажется на состоянии здоровья всех членов семьи, постоянными спутниками могут стать не только головные боли, но и серьезные нарушения в организме человека.



Допустимое содержание формальдегида для стран СНГ: 10 мг на 100 г плиты. В Европе требования жёстче: 8 мг на 100 г ЛДСП



Запах в изделиях появляется при содержании формальдегида от 14 мг на 100 г плиты

Оценка внешнего состояния материала и качества кромки

При покупке следует оценить общее состояние ЛДСП: на поверхности не должно быть никаких повреждений, сколов,, которые указывают на использование в производстве некачественного материала и нарушение технологических процессов. Кроме того, в качественнойклеевой шов не заметен.

Как называется деталь, которая закрывает зазор между дверкой и корпусом шкафа

Зазор — это расстояние между двумя соприкасающимися или соседними деталями мебели, например, между дверкой и корпусом шкафа или между ящиком и фасадом. Правильные зазоры обеспечивают:

• Эстетичный внешний вид мебели.
• Плавное открывание и закрывание дверей и ящиков.
• Предотвращение трения и повреждения деталей.

Причины не равномерности зазоров я выделяю две:

• Не отрегулированы петли у распашных дверок.
• Неверные размеры дверок (фасадов).

Первая причины легко исправима. Достигается простой регулировкой петель. Вторая относится к устранимым дефектам и требует изготовления новых фасадов или ремонту имеющихся.

Не равномерность зазоров  достаточно, частый дефект, описываемый  независимым экспертом мебели .

ГОСТ 16371-2014, пункт 5.2.2, устанавливает чёткие требования к зазорам:

1. Для дверей: Зазоры в проёмах на сторону, не предусмотренные технической документацией, не должны превышать 2,0 мм . Это означает, что расстояние от края дверцы до края корпуса шкафа должно быть не более 2 мм с каждой стороны.
2. Для наружных ящиков с передними стенками, входящими в проём: Зазоры не должны превышать 1,5 мм . Это относится к ящикам, передняя стенка которых закрывает отверстие в корпусе.

Что это значит для потребителя?

Если вы видите, что зазор между дверкой и корпусом вашей мебели больше 2 мм, или между ящиком и фасадом больше 1,5 мм, то это можно считать недостатком . Однако, есть важные нюансы, которые следует учитывать.

Какие зазоры являются дефектами?

1. Слишком большие зазоры : Если зазоры между фасадами значительно превышают указанные значения в 2 мм для дверей и 1,5 мм для ящиков, это является явным дефектом.
2. Неравномерные зазоры : Если зазоры с одной стороны дверцы меньше, чем с другой, это также указывает на недостаток, поскольку это влияет на внешний вид мебели.
3. Зазоры, мешающие эксплуатации : Если зазоры настолько велики, что дверцы и ящики закрываются неплотно или с трудом, это также дефект.

Причины возникновения дефектов

1. Неточности при изготовлении: Отклонения размеров деталей, погрешности при сборке.
2. Некачественные материалы: Неправильно высушенная древесина, деформирующаяся со временем.
3. Неправильная установка фурнитуры: Неточное крепление петель и направляющих.

Что делать, если вы обнаружили дефект?

1. Проверьте техническую документацию : Убедитесь, что в документации нет других значений зазоров.
2. Обратитесь к продавцу или изготовителю : Если зазоры явно превышают допустимые значения или если они неравномерны, то у вас есть основания требовать устранения дефекта.
3. Применяйте регулировку : В большинстве случаев, небольшие зазоры можно подкорректировать, регулируя петли и направляющие.

Заключение
Зазоры между дверками и ящиками мебели – важный показатель качества . Понимание требований ГОСТ 16371-2014 поможет вам, как потребителю, оценить качество мебели и в случае необходимости защитить свои права. Помните, что допустимые зазоры должны быть в пределах 2 мм для дверей и 1,5 мм для ящиков , а неравномерность или чрезмерное превышение этих значений являются основанием для обращения к продавцу или производителю для устранения дефектов.

Какие детали отвечают за прочность и устойчивость мебели

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

 МЕБЕЛЬ

 Общие технические условия

 Furniture. General specifications

МКС 97.140

 Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены"Межгосударственная система стандартизации. Основные положения" и"Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 135 "Мебель"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 683-ст межгосударственный стандарт ГОСТ 16371-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.

5 ВЗАМЕН ГОСТ 16371-93

7 Настоящий стандарт разработан для обеспечения соблюдения требований Технического регламента Таможенного союза ТР ТС 025/2012 "О безопасности мебельной продукции".

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

Как называется деталь, используемая для соединения углов корпуса

(«еврошуруп», «шурупная стяжка») — одноэлементная стяжка для соединения деталей из,, а также, массивнойи других относительно мягких и рыхлых материалов. Используется при изготовлении, столярно-строительных и прочих изделий. Представляет собой специальныйс потайной головкой, разреженными тупым концом.

Устоявшееся название у непрофессиональных мебельщиков этой стяжки на постсоветском пространстве произошло от названия торговой марки «Конфирмат» ( ), под которой стяжка выпускалась немецкой фирмой—производителем мебельной фурнитуры( . Профессиональные мебельщикиузнали о конфирмате в 1973 году на выставке «Лесдревмаш».

Массово же использовать конфирматы на территории бывшего СССР на практике стало возможно только в 1-й половине 1990-х гг., после, демонополизации внешней торговли и бурного развития частных мебельных предприятий.

Конфирмат получил широкое распространение благодаря своей простоте установки, не требующей особой точности разметки.

Конструкция конфирмата имеет большую площадь стержневой и резьбовой поверхности, что уменьшает нагрузку на единицу площади материала, в который вкручивается конфирмат, делая соединение более устойчивым к нагрузкам на срез и вырыв.

Недостатками такого вида крепежа являются нарушение целостности наружных поверхностей мебели, а также риск повреждения резьбы соединяемой детали, особенно в таком мягком материале как, сравнимом с древесиной сосны, в случае многократных повторных закручиваний конфирмата.

Главным недостатком является разупрочнение конструкции изделия. При креплении на уголки вертикальная нагрузка передаётся на полку уголка с минимальным разупрочнением самой прикрепляемой конструкции. Конфирмат же вкручивается в торец детали, и при толщине дсп 16 мм 8 мм уходит под конфирмат, несущая часть дсп остаётся 4 мм на сторону. Полки, выполненые таким образом, не подходят для книг, стопок белья или любых других более или менее тяжёлых грузов. Также страдает конструкционная прочность шкафов, переносить их нужно очень осторожно, иначе конфирмат легко выломает место своего крепления.

Какие названия имеют основные типы дверных петель в корпусной мебели

В статье:

Мебельные петли имеют массу классификаций и типов. В первую очередь петли разделяют по типу фасадов :

• Для деревянных фасадов  (фасады из массива дерева и ДСП, МДФ). Крепление чашки петли к фасаду, изготовленному из массива дерева, древесно-стружечной плиты или МДФ, производится в заранее профрезерованное отверстие, диаметр которого повторяет диаметр чашки и одинаков у всех производителей, составляет 35 мм или 26 мм .
• Для стеклянных фасадов.  Крепление чашки петли к фасаду, изготовленному из стекла, значительно отличается от крепления чашки петли к фасаду из дерева. Стекло - материал хрупкий, поэтому для установки петель на стекло недопустимо использование петель с обычной металлической чашкой.
• Для фасадов в алюминиевом профиле . Особенность крепления чашки петли к фасаду с алюминиевым профилем обусловлена формой самого алюминиевого профиля, при этом конструкция чашки этой петли такова, что ее нельзя использовать нигде, кроме фасадов с алюминиевым профилем.

Обычные петли, в основном использующиеся в мебели – это четырёхшарнирные петли, состоящие из чашки (бывает стандартной 35 мм , мини 26 мм или бесчашечные), ответной планки, тела и шарниров.

По типу работы шарнира:

• Петли с пружиной прямого действия.  Данный тип петель предотвращают самопроизвольное открытие дверей, т.е. удерживают их в закрытом положении. Эти петли могут оснащаться гидравлическим амортизатором (доводчиком), который располагается в плече, чашке или накладывается на петлю. Доводчик также может быть дополнен регулировкой скорости срабатывания.
• Петли с пружиной обратного действия обеспечивают произвольное открытие дверей
• Беспружинные петли . К этому типу относят все разновидности петель без пружины, как и петли с пружиной обратного действия, используются совместно с замками, защелками, механизмами push-to-open, подъемными механизмами и прочими механизмами с фиксацией двери.

По углу открытия петли делятся на следующие типы:

• Петли 90° – обозначаются 90°, либо не обозначаются вовсе, угол открывания данных петель 90°, однако, это условно, так как в этой группе представлены петли с углом открывания от 85° до 120°
• Петли 165° – в простонародье "крокодил". Данная петля обеспечивает широкое развернутое открытие фасада 155-170° .  Характерно сложное многосоставное строение петли
• Петли 135°  – данный тип петли применяется для складных фасадов в кухонных сегментах с внутренним углом с возможным углом открывания 135 ° . Используется в комплекте с петлей 165°

По способу наложения фасада на корпус петли делят на:

• Накладные – дают возможность фасаду практически полностью закрывать торцы боковин корпуса изделия.
• Полунакладные – тело петли с небольшим подъемом (изгибом) дает возможность устанавливать фасады со смещением боковин относительно торцов. Можно использовать для распашных дверей, установленных на общую среднюю стенку корпуса изделия.
• Внутренние – тело петли с большим подъемом (изгибом) благодаря которому происходит установка фасада во внутренние границы корпуса изделия мебели. Также обратный монтаж внутренней петли (чашка в корпус, планка на фасад) дает возможность установить накладной фасад с дальнейшим выносом при открытии за пределы корпуса.

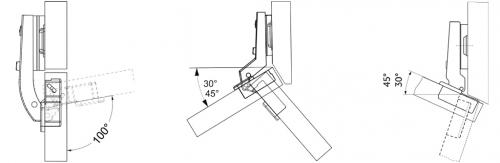

Угловые петли для крепления на угловые корпуса изделий мебели:

• Петли 90 ° – к данному виду относят петли с маркировкой петля 90° (петли для фальшпанелей).
• Петли 30, 45 ° – к данному виду относят петли, которые применяются для угловых корпусов с углами 30, 45°.
• Петли -30, -45° – к данному виду относят петли, которые применяются для угловых корпусов с углами -30, -45°.


Виды крепления петель к ответным планкам:

• Slide-on: части петли (ответная планка и тело петли) вставляются друг в друга и соединяются с помощью фиксирующего винта. Данный вид крепления петель самый распространенный.
• Clip-on: части петли (ответная планка и тело петли) соединяются простым защелкиванием. Фасад можно снять и установить без использования вспомогательных инструментов. Соединение в народе называется «быстрый монтаж»
• Key-hole: на ответной планке имеется дополнительное отверстие, напоминающее замочную скважину. Соединение части петли происходит при помощи фиксирующего винта сквозь данное отверстие. Не пользуется популярностью в использовании.
• Неразборная: части петли (ответная планки и тело петли) закреплены винтом изначально. Винт частично откручивается, допуская возможность регулирования петли, однако полного размыкания планки и тела петли не происходит. Данный вид петель часто оснащен гидравлическим доводчиком.
