Онлайн калькулятор для расчета опалубки перекрытия. РАСЧЕТ ОПАЛУБКИ ПЕРЕКРЫТИЙ

С помощью калькулятора опалубки перекрытий вы можете ориентировочно рассчитать количество необходимых металлоконструкций опалубки для плоской плиты перекрытия и стоимость вашего проекта.

Если вы хотите получить лучшие цены на поставку и индивидуальный расчет комплекта опалубки, просим вас позвонить нам или отправить заявку посредством. Наши специалисты вас проконсультируют и подготовят персональный расчет с привязкой к вашему объекту

Сидоров Альберт Коммерческий директор

Калькулятор позволит приблизительно рассчитать стоимость Вашего проекта.

Расчет будет наиболее точен для объектов правильной прямоугольной формы, без дополнительных колонн, перегородок и перепадов высот.

Если вам нужен персонализированный расчет проекта , наши менеджеры подготовят его для вас бесплатно!

Расчет сгенерирован и готов к отправке!

Мы рассчитали стоимость проекта по заданным параметрам и сгенерировали для Вас коммерческое предложение.

На электронную почту вам придет коммерческое предложение с рассчетом стоимости и номенклатурой необходимых металлоконструкций.

Вы также можете заказать индивидуальный расчет Вашего проекта :)

Спасибо за использование нашего калькулятора!

Сгенерированный рассчет и коммерческое предложение будет отправлено на Ваш email в течение несколких минут. Если вы не получили письмо, свяжитесь с нами любым удобным способом, и мы отправим вам КП повторно.

Будем рады обратной связи от Вас и с удовольствием подберем Вам необходимый комплект оборудования.

Калькулятор опалубки стен. Калькулятор опалубки | Progressbuild

Предлагаемый калькулятор поможет узнать, сколько стоит опалубка для возведения конструкции определенного размера. Используя технические данные опалубки GEOPLAST, наши специалисты рассчитают ориентировочные затраты, исходя из необходимого количества элементов.

Объем материалов и цена опалубки для стен и перекрытий рассчитывается отдельно. В первом случае нужно указать высоту, длину и толщину стен (фундамента), во втором — высоту этажа, площадь и толщину перекрытия.

Введите свои параметры в поля и активизируйте кнопку « Рассчитать », чтобы наши специалисты смогли подготовить подробный расчет с учетом архитектурных элементов и связаться с вами для обсуждения всех важных деталей. Расчеты производят профессиональные инженеры.

Позвоните нам, если вы хотите получить комплект опалубки на нестандартный или сложный объект. Мы предложим вам индивидуальный расчет и лучшие цены для вашего проекта.

Калькулятор опалубки

Расчет опалубки бесплатно в течение 1 дня! Оставьте заявку и мы сделаем все расчеты за Вас!

Раскладка опалубки перекрытия. Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

S = 5 · (2,5 + 3,7) + 1 х 0,4 = 31,4 м²

При толщине 200 мм объём бетона будет равен:

V = 31,4 · 0,2 = 6,28 м³

Масса перекрытия будет равна:

М = 6,28 · 2500 = 15700 кг = 15,7 тонны

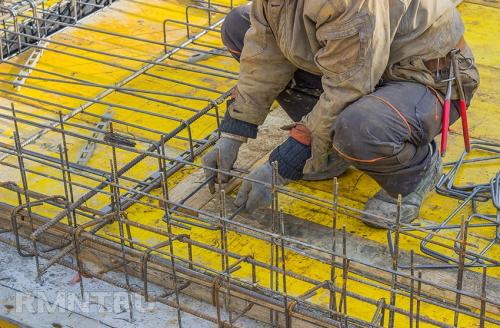

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

N_прод= 5000 / 180 = 27,7 = 28 шт.

Длина продольных стержней в одной сетке:

L_прод= N_прод· А = 28 · 6,6 = 184,8 = 185 м

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

N_попер= 6600 / 180 = 36,6 = 37 шт.

Длина поперечных стержней в одной сетке:

L_попер= N_попер· В = 37 х 5 = 185 м

Общая длина стержней в одной сетке:

L₁= L_прод+ L_попер= 185 + 185 = 370 м

Общая длина стержней в каркасе перекрытия:

L_общ= L₁· 2 = 370 х 2 = 740 м

На 1 м²перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м³перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м²), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

N = S_пом/ S_листа= 31,4 / 3 = 10,5 шт.

Итого необходимо 10 целых листов ламинированной фанеры. Оставшееся пространство можно зашить более дешёвым материалом — обычной фанерой или доской.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/raschet-opalubki-perekrytiy-vseh-tipov-osobennosti-rascheta-opalubki-perekrytiy

Программа для расчета опалубки. Расчет опалубочных систем: современные компьютерные программы

Расчет опалубки является достаточно долгой и трудоемкой технической процедурой. После того, как были изучены основные исходные данные, инженеру следует произвести большое количество расчетов. Безусловно, проведение таких расчетов на бумаге может занять не один час времени. Если же существует необходимость провести такие расчеты в минимальные сроки, то следует использовать специализированные программы. В данном материале будут представлены распространенные программные продукты, которые позволяют это сделать.

PERI ELPOS и PERI CAD — Программа для расчета опалубки

Программы PERI ELPOS и PERI CAD предназначены для раскладки опалубки, при проведении монолитного строительства. Такое программное обеспечение позволяет инженеру-технологу произвести разложение опалубки, назначить захватки, а также в точности определить необходимое количество материала. Данные программы не требуют от человека каких-либо специальных навыков. Управление программным обеспечением PERI ELPOS и PERI CAD является интуитивно понятным. В свою очередь полученный результат, является наглядным и показательным.

— Наше программное обеспечение работает с базой артикулов PERI и соответствующими им блоками, — рассказывает Дмитрий Кобылин, представитель компании PERI . — В них автоматизировано очень много рутинных процедур, с которыми приходится сталкиваться при выполнении проекта опалубливания здания. Также в них интегрирована функция создания спецификации по уже расставленному комплекту.

Евроопалубка — программа для профессионалов для расчета опалубки для монолитного перекрытия и не только

С программой Евроопалубка знакомы многие проектировщики, строители и производители опалубочных систем для монолитного строительства. Популярность этой программе обеспечили ее возможности:

расчет расположения перекрытий;
расчет количества и расположения щитов;
полный расчет опалубки монолитных перекрытий;
в базе продукция сразу многих известных фирм (просто выбрать из списка);
просмотр проекции со всех сторон, в разрезе;
составление спецификации, списка элементов;
определение длины стен;
определение объемов бетона.

Евроопалубка — установление правил для расчета опалубки

Расчет опалубки начинается с рисования стены, после чего нужно выбрать необходимые правила из доступных (более 100) установки опалубки (например, правила для перепадов высот стен, способы закрытия торцов, закруглений, вкладышей, стяжек, выбора применения углов, компенсаторов, колонн, пересечений стен).

Недостатком программы является то, что до сих пор имеются пробелы в переводе на русский язык.

К сожалению программа недоступна для обычного пользователя с полным функционалом. Для ознакомления можно(только для ОС с 32разрядностью)..

Цены на программу Евроопалубка

Версия / модуль программы	Стоимость	Описание
Полная версия для стен и перекрытий	109 тыс.руб	Все функции расчета элементов опалубки, финансов, чертежи.
Полная версия только для стеновой опалубки	73 тыс.руб	Все только по стеновой опалубке

Купить программу можно обратившись к представителю компании SBH СОТРАНС по тел. (499) 504-95-58 или e-mail: zapros@sbh.ru

Программа для расчета опалубки перекрытий и стен– MULTIFLEX

Программа MULTIFLEX выполнена на высоком уровне, однако для работы с ней, следует в полной мере изучить данный программный продукт. Безусловно, человек, использующий данное программное обеспечение должен понимать специфику такой работы. В MULTIFLEX, расчет опалубки производится по двум направлениям:

расчет прочностных характеристик, в том числе всех составляющих нагрузок;
расчет на деформацию, с учетом нагрузок постоянного типа.

Для использования данной программы, следует собрать все нагрузки. Помимо этого, следует знать параметры постоянной нагрузки от арматуры и бетонной смеси, толщину перекрытия, а также коэффициент, указывающий на среднюю плотность в нормальных условиях.

Расчет стоек опалубки, определение стоимости строительной опалубки для монолитного строительства не всегда может быть произведен с помощью компьютерных программ. Зачастую требуется выезд специалиста для определения количества и типа опалубочного перекрытия, сопровождение во время строительства. Поэтому мы советуем обратиться за расчетом в специализированные организации, которые поставляют опалубочные системы и комплектующие к ним. Полный перечень компаний вы можете найти в нашем каталоге.

Расчет опалубки калькулятор. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

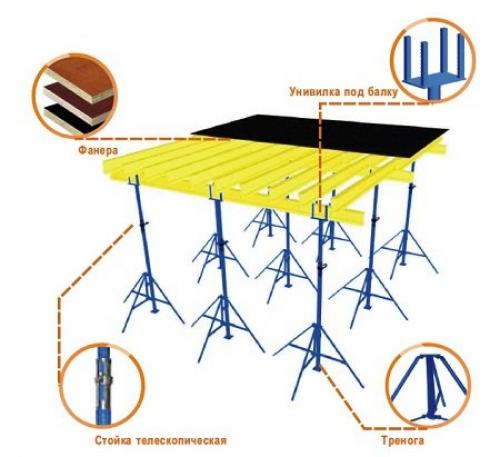

Шаг стоек опалубки перекрытия. Элементы опалубки и инструменты

телескопическая стойка;
опорная тренога;
унивилка с уголком, штырем или желобом;
деревянные балки;
основа опалубки (фанера, полистирольные плиты и т.д.);
опорные уголки для формирования краев;
уровень.

Одна телескопическая стойка – домкрат выдерживает до 2 тонн нагрузки. Их выпускают в различных модификациях. В производстве телескопических стоек берется в расчет предназначение устройства. Для разового строительства одноэтажного дома возможна аренда самой маленькой стойки с выдвижением штока на уровень до 3,1 метра.

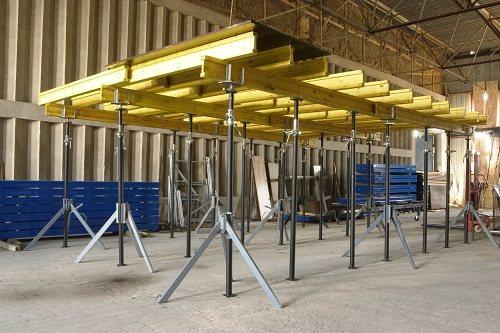

Элементы опалубки перекрытий

Самая большая телескопическая стойка может держать опалубку на высоте 4,5 метра. Диаметр трубы 60 мм, толщина стенки – 2,3-2,8 мм. Сверху и снизу домкрат оснащен коваными гайками, которые позволяют ему удерживать плотность конструкции и не допускать «раскрывания» трубы.

Конструкция треноги, удерживающей стойку, универсальна. Благодаря небольшой высоте в 60 см и углу поворота ног до 180 градусов, при ее установке углы и стены в расчет можно не брать.

Унивилка – приспособление для удержания несущих балок, которое крепится к верхней кованой балке. Унивилки бывают трех видов:

приспособление с четырьмя штырями для удержания балки;
уголок, к которому можно прикрутить балку для большей прочности;
приспособление с желобом под брус. Последнее приспособление обычно используется в комплекте с другими видами унивилок.

Монтаж конструкции

Прежде чем приступать к монтажу опалубки, нужно произвести расчет толщины перекрытия. В зависимости от длины пролета, толщина перекрытия может составлять от 120 до 240 мм. Если длинна пролета больше 7,5 метров, должны быть добавлены дополнительные несущие балки или опорные колонны.

Съемная опалубка для заливки перекрытий

Расчет толщины перекрытия производится по формуле: длинна пролета в миллиметрах деленная на 30.

Рассмотрим порядок монтажных работ:

На площадке под перекрытием отмечаются точки установки стоек. Расстояние между ними должно составлять 0,6-1 метр. Если площадка не устойчива, на нее укладывается деревянное основание.
Каждый домкрат соединяют с треногой.
Стойки расставляются согласно ранее нанесенной разметке.
В верхние кованные гайки устанавливаются унивилки.
К унивилкам крепятся несущие балки.
На несущие балки перпендикулярно укладывают двутавровые балки с шагом 40-50 см.
Устанавливают опорные углы.
Выстилают ламинированную фанеру, которая будет удерживать бетон до полного застывания.
Горизонтальность фанеры проверяют с помощью нивелира. В случае неровности поверхности, регулируют стойки.

Опалубка готова. Можно укладывать арматуру и заливать бетон.

Калькулятор опалубки перекрытия. Особенности расчета опалубки перекрытий

Высота между полом и потолком — меньше 4,5 метра. При толщине перекрытия менее 0,4 м монтаж конструкций осуществляется с помощью телескопических стоек, которые имеют стандартные размеры. Выбор изделий производится в зависимости от необходимой высоты.

Ориентировочный расчет числа стоек опалубки определяется как 1 штука на 1 м2 площади перекрытия. В таком случае максимальная нагрузка на элемент составит 1 500–2 000 кг, будет предусмотрен необходимый запас прочности.

Для обеспечения устойчивости для каждой стойки требуется одна тренога. Специалисты не рекомендуют экономить на этих элементах и производить установку с пропусками. Также потребуются деревянные балки, фиксирующиеся с помощью унивилок, их количество аналогично числу стоек. Расчет таких элементов опалубки производится в соотношении 3,5 погонных метра на 1 м2 площади.

Необходимое количество фанерных листов определяется путем разделения площади перекрытия на размер листа. Полученное значение умножается на 1,1 (с учетом подрезки). Стандартные элементы производятся размером 122 * 244 см, в некоторых случаях — 150 * 300 см.

Высота между потолком и опалубкой — 4,9–6 метров. Если толщина перекрытия не превышает 0,3 метра, устройство опалубки производят с помощью вышек-тур. Расчет осуществляется в соотношении 1 изделие на 9 м2 площади, оно устанавливается по углам каждого квадрата 3 * 3 м.

Количество балок и фанеры определяется по аналогии с выбором конструкций для высоты до 4,5 метра.

Расстояние между полом и потолком — больше 6 м. В таких случаях используют объемную опалубку. Расчет системы перекрытия с соединением «чашка — замок» осуществляется в несколько этапов.
Сначала определяют число стоек, необходимое для набора высоты 3 метра: Nст300 см = Н / 3.

Н = Н1 – Нб – Нуд – Нод, где указываются высоты:

Н1 — между полом и потолком;
Нб — балки 40 см;
Нуд — унивилки-домкрата (принимается 50 см);
Нод — опоры-домкрата (принимают 50 см).

Могут использоваться стойки высотой 100, 150, 200 см или унивилки-домкраты и опоры-домкраты размером 75 см.

Количество осей вычисляется таким способом:

Nо = (В/Lр+1)*(L/Lр+1), где:

L — длина опорной части, см;
В — ширина площадки, см;
Lр — длина ригеля, расположенного в горизонтальной плоскости (равна 150 см).

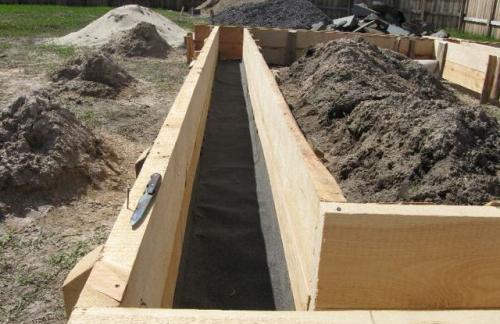

Расчет опалубки фундамента. Как рассчитать потребность в опалубке при заливке фундаментов

Для опалубки необходимо использовать качественное сырьеПри строительстве монолитных фундаментов очень важно правильно рассчитать потребность в необходимых строительных материалах, в том числе – выполнить грамотный расчет опалубки.

Вот как можно высчитать потребность в деревянных досках для возведения фундамента в монолитном исполнении:

Измерить длину периметра здания.
Определить высоту фундамента с учетом припусков.
Принять толщину досок из проектных значений (или задать условно, в соответствии со строительными требованиями при проведении работ). Обычно деревянные щиты изготавливаются из обрезной доски толщиной от 25 до 30 см.

Пример:

Предусмотрено построить фундамент под садовый дом длиной 15 м и шириной 9 м.
Высота фундаментной монолитной ленты – 50 см (к высоте прибавляется примерно 20 см на припуски).
Пиломатериал – доски толщиной 25 см.

Длину периметра здания следует умножить на 2 (конструкция устанавливается с двух сторон фундамента). Полученный результат умножается на высоту фундамента с припусками в метрах, затем на толщину доски (размер указывается в метрах).

Расчет: 48 (15 + 15 + 9 + 9) х 2 х 0,7 х 0,025 = 1,68 м3.

Для изготовления щитов потребуются доски в количестве 1,68 м3. Лучше всего приобрести лесоматериалы с запасом, поэтому потребность в досках следует запланировать в количестве 2 м3.

Не следует забывать о потребности в деревянных брусках, которые необходимы для установки подкосов и подпорок при укреплении опалубочных щитов.

Расчет опалубки фундамента

При заливке фундаментов необходимо рассчитать потребность в опалубке, чтобы обеспечить прочность и долговечность конструкции. Для этого используются деревянные доски, которые устанавливаются вокруг фундамента с двух сторон.

Порядок расчета

Умножьте длину периметра здания на 2, учитывая, что опалубка устанавливается с двух сторон фундамента.
Умножьте полученный результат на высоту фундамента с припусками в метрах.
Умножьте результат на толщину доски в метрах.
