Как разобрать мотокосу. Как разобрать и собрать двигатель триммера

25.02.2022 в 02:48

Как разобрать мотокосу. Как разобрать и собрать двигатель триммера

Особенности самостоятельного ремонта бензиновых и электрических триммеров для травы

Триммеры — это простые устройства для скашивания травы, заменившие обыкновенные косы. Данный вид бытовой техники работает от двигателя внутреннего сгорания или электричества. В процессе эксплуатации в агрегате могут выйти из строя некоторые детали. Ремонт триммеров выполняют самостоятельно. При сложных поломках заказывают диагностику и устранение проблем в сервисном центре.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

  • проблемы в карбюраторе;
  • поломка двигателя;
  • проблемы с топливной системой;
  • поломка редуктора, стартера, глушителя;
  • засоры;
  • поломка воздушного фильтра;
  • проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

  • проблемы с кнопкой управления и электрическим кабелем;
  • перегоревшая обмотка статора двигателя;
  • обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

  • свеча зажигания и свечной канал;
  • воздушный и топливный фильтр;
  • сапун;
  • выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

  1. Первая причина — разрегулировка карбюратора.
  2. Засор топливного клапана.
  3. Засор обратного клапана.
  4. Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

  • обрыв веревки шморгалки;
  • поломка пружины;
  • нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

  • сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
  • заедание вала при вращении изношенных подшипников;
  • шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
  • отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Большинство неполадок в редукторе связано с разрушением подшипников.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

Как смазать верхний редуктор мотокосы. Верхний редуктор

верхний редуктор, или как его называют - колокол, служит для передачи крутящего момента от двигателя на вал посредством фрикционного соединения чашки редуктора с шайбой вала к нижнему редуктору. Подсоединяется вал от двигателя к фрикционной чашке шлицевым соединением. Соединение на конце вала двигателя бывает 7, 9 шлицов или квадрат. Квадраты могут быть большими или маленькими. В основном квадраты применяются для мощных триммеров .

Ты того чтобы разобрать верхний редуктор достаточно снять стопорные кольца в специальных прорезях шайбы, после того, как вынуто из гнезда стопорное кольцо, вынимается тарелка сцепления. На корпусе сразу нужно посмотреть состояние демпферной резиновой шайбы. Чтобы спрессовать подшипник с вала необходимо снять торцевое стопорное кольцо применив стандартные съемники. Для ухода за шлицами необходима смазка. Какая смазка применяется в редукторе бензокосы . Для смазки шлицов или квадрата используется стандартная смазка Литол. Купить смазку для редуктора бензокосы можно в специализированных дилерских центрах по продаже бытовой техники или на интернет ресурсах.

На косилках с приводом к триммеру с рабочими насадками предусмотрен переходной конусный редуктор. Передача крутящего момента происходит через конические шестерни. Этот тип редуктора производятся двух видов: обслуживаемые и необслуживаемые. Название обслуживаемый - редуктор получил от возможности добавление смазки в рабочую полость для смазки шестерен. Если редуктор не обслуживается, то смазка закладывается заводом -изготовителем на весь срок эксплуатации, а сам редуктор имеет герметичный корпус. По мнению разработчиков завода-изготовителя, такие меры увеличивают срок службы редуктора, так - как во внутрь не попадает загрязнение через не плотности смазочного отверстия.Редуктор бензокосы является самой нагруженной деталью, передающей усилие с изменением направления, поэтому узлу очень важен правильный уход и правильная смазка, какая смазка нужна для редуктора и ремонт конусного редуктора с=с заменых подшипников можно посмотрев

Заслуженной популярностью пользуются бензокосы Штиль

Мотокосы «Штиль» различаются по классу, типу двигателя и назначению. Предназначены для ухода за небольшими участками до очистки больших территории от зарослей сорняка кустарника и молодых деревьев. В связи с этим их принято делить на классы.К первому классу относятся любительские аппараты небольшой мощности до 1,2л.с. По конструкции любительские косы "Штиль" выпускаются с изогнутой штангой , что позволяет исключить из конструкции нижний конический редуктор, что значительно удешевляет стоимость и обслуживание. Мотокоса с изогнутой штангой предназначены для работы с режущим инструментом из лески или полимерных ножей. Их удобно использовать на садовых участках с небольшими площадями.

Второй класс относятся к универсальным агрегатам средней мощности до 2,2 л.с., предназначенных для полевых и ландшафтных работ. В таких конструкциях применяют прямой жесткий вал, который позволяет оснащать этот класс пильными стальными ножами для насадок с помощю которых можно спиливать кустарники и небольшие деревья.Конструкция предусматривает конический обслуживаемый редуктор. Какую смазку использовать для редуктора бензокосы. Применяется специальная, под брендовым название «Штиль» или обычная российская смазка Литол.

Двигатели с 6,3 до 8 л.с предназначены для профессионального использования в лесном или садоводческом хозяйствах. Название им - кусторезы, это самые мощные мотокосы для работы на больших площадях, спиливания мелких кустарников и деревьев. В арсенале рабочего инструмента имеются пильные диски для уборки кустарников диаметром до 7см. Кусторезы оснащаются антивибрационной системой, благодаря которой работа с таким инструментом становится более комфортной. Какой смазкой смазывать редуктор бензокосы с мощными приводными механизмами, смазка редуктора бензокосы «штиль» производится специальной фирменной или смазкой «Штиль» или российского производства Литол 24.

Как разобрать верхний редуктор мотокосы. Техническое обслуживание

Самое главное в обслуживании редуктора – своевременная и регулярная смазка. Эта процедура необходима для снижения механического трения и, как следствие, нагрева и износа соприкасающихся деталей.

Смазку движущихся деталей, в особенности шестеренок и вала, нужно проводить по правилам, напечатанным в инструкции по эксплуатации устройства.

Как разобрать верхний редуктор мотокосы. Техническое обслуживание

Если по какой-то причине у вас нет доступа к этой информации, запомните важные правила.

  • Смазывание элементов конструкции должно производиться раз в 8–10 часов эксплуатации устройства.
  • Более обильная и частая смазка необходима, если вы установили новые шестерни взамен поврежденных, если при работе устройства наблюдается замедление вращения ножей или редуктор издает нехарактерный шум во время эксплуатации.
  • Тщательно подбирайте смазочный материал. Многие фирмы-производители садовой техники выпускают также аксессуары к ним, в том числе и смазку. Идеальным вариантом будет применение «родного» состава. В зависимости от степени консистенции различают пластичные, полужидкие и твердые смазочные материалы. Первый тип используется и для зубчатых, и для винтовых передач, поэтому считается универсальным. Второй тип представляет собой суспензию, содержащую присадки и добавки. Третий вид в первоначальном своем состоянии сходен с первым, поэтому внимательно изучайте этикетку и инструкцию к смазочному материалу.
  • Для смазывания редуктора вам не нужно его разбирать – конструкцией триммера для этой цели предусмотрен специальный проем. Многие производители выпускают смазочные смеси в виде тюбиков с длинным носиком. Диаметр входного проема для смазки не всегда равен диаметру такого носика. Эту проблему легко решить с помощью обычного шприца, применение которого имеет еще один плюс – точный контроль за количеством выдавливаемой смазки.
  • Также в процесс техобслуживания триммера входит очистка воздушного фильтра. Для этого необходимо снять кожух, извлечь деталь, промыть бензином, обсушить, прочистить место посадки от накопившейся грязи. Далее вставить фильтр на место и закрепить кожух.

Разборка штанги триммера. Разборка бензиновой косы, смазка ее деталей и замена неисправных элементов

Чтобы разобрать бензокосу для проведения ремонтных работ понадобятся, в общем случае, такие приспособления:

  • набор отверток (с разными наконечниками) и гаечных ключей;
  • небольшой съемник для снятия подшипников;
  • специальный свечной ключ;
  • молоток.

Разборка штанги триммера. Разборка бензиновой косы, смазка ее деталей и замена неисправных элементов

В каждом случае понадобится разбирать отдельные узлы.

Следует учитывать, что стартер (пускач) в ряде моделей является неразборным — в этом случае при проблемах с ним возможна только замена элемента. Если узел разбирается, то его можно отремонтировать, сняв и заменив веревку и пружину, либо установив последнюю на место (при выходе ее из зацепления).

Разбор и замена штанги

Довольно часто требуется проводить ремонт штанги триммера. Она представляет собой конструкцию из таких частей:

  • приводного вала из стали, имеющего на верхнем и нижнем концах многогранные либо квадратные шлицы;
  • трубки из алюминия;
  • пластмассовой втулки, предназначенной для поддержания централизованного положения приводного вала в трубке (чтобы не было его вибраций);
  • амортизатора из резины, нужного для соединения штанги с мотором;
  • руля с ручкой, используемой для управления, и стойкой, ремнем.

Разборка штанги триммера. Разборка бензиновой косы, смазка ее деталей и замена неисправных элементов

В некоторых моделях амортизатор имеется между рулевой стойкой и штангой. Все управляющие элементы (рычаг блокировки, выключатель зажигания, кнопка газа) располагаются на ручке.

К нижнему концу штанги подсоединяется конический угловой редуктор, но некоторые легкие модели выпускаются без него. Это связано с тем, что штанга у них имеет изогнутую форму, а валом является гибкий трос.

Как следует разобрать штангу и собрать ее затем для смазки вала либо его замены, детально покзано в

Часто происходит так, что многогранные или квадратные шлицы приводного вала «слизываются», при этом рабочий механизм не вращается либо делает это с перобуксовкой. Тогда вал меняют.

Когда появляется стук в трубке, следует разобрать штангу и проверить состояние втулки, а при необходимости провести ее замену. Как правильно собрать ручку газа на триммере, рассматривается в видео ниже.

Если целой, пригодной к установке, штанги нет, то можно место разлома стянуть хомутом либо наложить подобие шины. Такая мера является временной, поэтому следует по возможности быстрее выполнить замену.

Ремонт сцепления

Когда нож либо леска при работе двигателя на холостых оборотах практически постоянно крутится, а от передней части мотора исходят нехарактерные звуки, то это указывает на поломку муфты сцепления. Причиной является лопнувшая пружина. При этом техника косит нормально.

Если происходит пробуксовывание, то вдобавок износились колодки.

Сцепление триммера ремонтируют следующим образом:

  • снимают крышку с глушителя;
  • убирают металлическую подставку;
  • после снимают крышечки цилиндра и стартера, чтобы получить доступ к сцеплению;
  • откручивают боковые винты для снятия крышки амортизатора;
  • вынимают трубку из него, предварительно попустив стягивающие болты;
  • раскручивают сцепление (представлено на фото далее);
  • осматривают состояние пружины, колодок и подшипников;
  • новую пружину цепляют, продев зацепы в соответствующие отверстия;
  • для замены колодок нужно снять пружину, а после выкрутить болты на них.

При необходимости стопорят коленчатый вал с помощью, например, веревки.

Проведение ремонта бензинового двигателя, карбюратора и редуктора

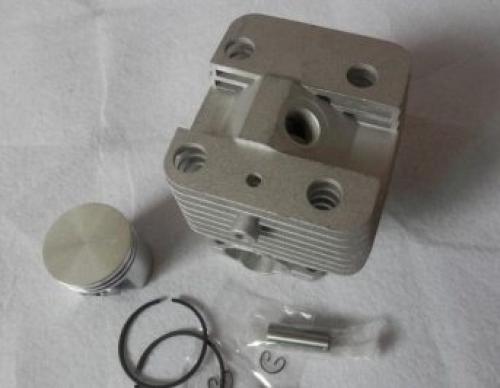

Неполадки с двигателем могут быть вызваны проблемами с поршневой системой, сальниками, кольцами. Чтобы их устранить, необходимо снять приводной мотор.

Разборка штанги триммера. Разборка бензиновой косы, смазка ее деталей и замена неисправных элементов

Определить, что именно стало причиной поломки, непросто. При наличии гарантии следует отнести механизм в сервисный центр для диагностики и ремонта. Если обратиться к специалистам за помощью нет возможности, то следует учитывать, что наиболее часто требуется замена поршневых колец. Для этого понадобится разобрать двигатель, достать поршень. Делают это в следующей последовательности:

  • снимают крышку пластикового корпуса, откручивая винты или отжимая зажимы;
  • отсоединяют штангу с коленвалом;
  • снимают головку цилиндра;
  • достают поршень и кольца;
  • Кольца следует устанавливать аккуратно, потому что они достаточно хрупкие.

    При регулярном использовании бензокосы может сломаться редуктор. В нем изнашиваются шестерни, подшипники (они также могут разломаться). Чтобы это происходило нечасто, следует регулярно смазывать данный узел. Периодичность практически всегда указывается в эксплуатационной инструкции к используемой модели (не реже, чем раз за сезон). В качестве инструкции по ремонту может служить ролик ниже.

Ремонт бензокосы своими руками. Возможные неисправности редуктора триммера, редуктора бензокосы, редуктора мотокосы

  1. Неисправность  — редуктор триммера сильно греется.
    Неисправность редуктора бензокосы и редуктора мотокосы такая же как у триммера.
    Причины неисправности — отсутствие смазки в редукторе, неподходящая смазка или необкатанность нового редуктора (когда детали ещё не притёрлись).
    Ремонт триммера своими руками — добавить смазку в редуктор триммера, заменить смазку или обкатать триммер в щадящем режиме (выработать три бачка топлива при небольших нагрузках и с периодическими остановками для естественного охлаждения). ПриватБанк в Кременчуге.
  2. Неисправность триммера — стук, люфт и заедание при вращении вала редуктора триммера, редуктора мотокосы или редуктора бензокосы.
    Причины неисправности — разрушение одного из подшипников в редукторе триммера из-за отсутствия смазки в редукторе, не соответствующей смазки, жёстких условий эксплуатации триммера, повреждения пыльников на подшипниках при их установке.
    Ремонт триммера своими руками — заказать у дилера подшипники и заменить их (там стоят два или три закрытых подшипника) – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
  3. Неисправность триммера — редуктор шатается или слетает с трубы триммера.
    Причины неисправности — механическое повреждение корпуса редуктора – например, если откололся кусок корпуса при сильном ударе ножом о тяжелый металл или камень (или если повредить корпус редуктора, например, молотком при ремонте).
    Ремонт триммера своими руками — заменить корпус редуктора. Или, если откололся небольшой кусок, изготовить металлический хомут, стягивающий место разлома.
    Ремонт бензокосы своими руками аналогичен ремонту триммера.
  4. Неисправность триммера — редуктор на трубе не зажимается. Как показывает практика, совсем редуктор не слетает с трубы, но теоретически — он может слететь с трубы вместе с вращающимся ножом.
    Неисправность бензокосы аналогична триммеру.
    Причины неисправности триммера — износ посадочного места редуктора на трубе (истёрся алюминий трубы под редуктором).
    Ремонт триммера своими руками — подмотать матерчатую изоленту на трубу под редуктор или заменить трубу.
  5. Неисправность триммера — нож триммера совсем перестал вращаться (с характерным металлическим звуком) или перестаёт вращаться при высоких нагрузках (с жестким грызущим звуком).
    Причины неисправности — износ зубьев на конической шестерне в редукторе триммера.
    Ремонт триммера своими руками — заменить пары конический шестерён (заменяется пара) в редукторе – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
