Монтаж труб ПНД своими руками с помощью фитингов. Компрессионные фитинги для ПНД труб: монтаж
Монтаж труб ПНД своими руками с помощью фитингов. Компрессионные фитинги для ПНД труб: монтаж
Для труб ПНД применяются преимущественно пластиковые фитинги, но есть также более прочные варианты из стали, чугуна, меди и латуни. Они отличаются по конструкции и могут быть сварными, резьбовыми, с прессовым соединением. Для пластиковых труб преимущественно используются компрессионные фитинги, где фиксация производится зажимным разрезным кольцом из твердого пластика с насечками, а герметизация - затяжкой уплотнительных колец.
Как и остальные соединяющие устройства, компрессионные фитинги бывают нескольких видов:
- муфта - для соединения труб равного диаметра и направления;
- переход - для скрепления концов труб, диаметры которых отличаются (возможен переход "металл-полиэтилен");
- отвод, угол - осуществляют поворот конструкции на 45-1200;
- тройник, крестовина - для создания ответвлений;
- штуцер - устройство для соединения трубы со шлангом;
- заглушка - для герметизации концов труб.
Перед прокладкой водопровода прежде всего нужно нарисовать его схему со всеми фитингами и вентилями. Развернутая труба стремится скрутиться, поэтому ее крепят хомутами или прижимают в распрямленном состоянии на 2 дня.
Если для установки выбрана труба ПНД, монтаж часто делают с компрессионными фитингами.
- Труба обрезается до нужного размера специальным инструментом. Можно использовать обычную ножовку по металлу, но торец при этом делается ровным и очищается от заусенцев.
- Отверстие выравнивается калибратором, поскольку овальная его форма недопустима. На торце делается наружная фаска.
- Корпус фитинга аккуратно соединяется с трубой, чтобы не повредить резиновые уплотнители. Посадка будет легче, если смочить водой место соединения.
- Руками затягивается накидная гайка. Можно применить ключ, чтобы обеспечить необходимую плотность соединения.
- Для второй трубы процедура повторяется.
Соединения компрессионными фитингами удобно применять, когда делается монтаж ПНД труб на даче. Систему легко собрать весной на участке и осенью демонтировать.
Разъемные соединения в труднодоступных местах не делаются. Там удобно применять электромуфты со встроенным нагревателем. Фитингом соединяются 2 трубы, после чего включается его подогрев и происходит сварка с образованием неразъемного узла. Цена устройства высокая, но способ является эффективным и часто используется.
Несмотря на возможность демонтажа в компрессионных фитингах следует заменять резиновые уплотнители при повторной установке. Это обеспечит высокую надежность конструкции.
Монтаж труб отопления в частном доме. Схемы монтажа системы отопления в частном доме
На практике применяются два вида систем – схем (или видов разводки труб), а именно:
- однотрубная;
- двухтрубная.
Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.
Однотрубная система
Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

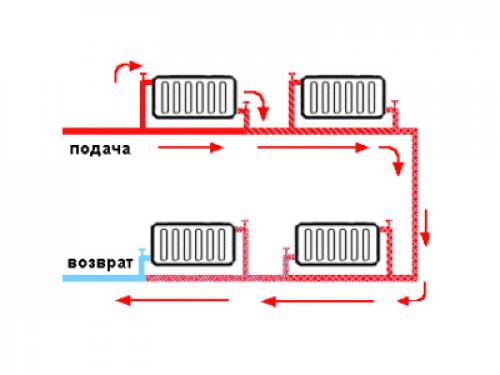

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.
Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать . До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.
Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех .
Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:
- насос стоит денег, а значит, растут затраты на установку системы;
- увеличивается потребление электроэнергии, так как насос работает от электричества;
- если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.
Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.
Двухтрубная система

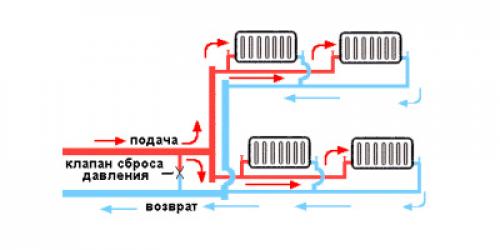

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.
Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково .
Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.
Двухтрубная система может работать по двум схемам:
- коллекторной;
- лучевой.
Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

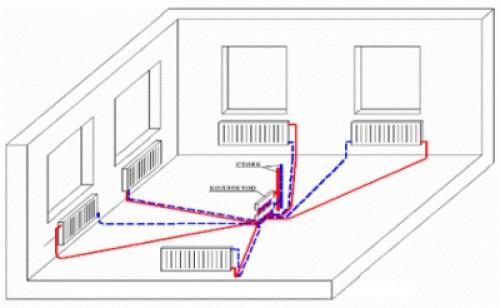

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.
В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.
