Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

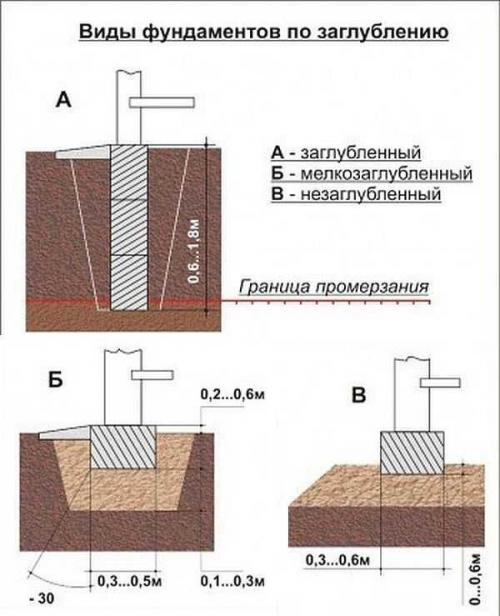

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

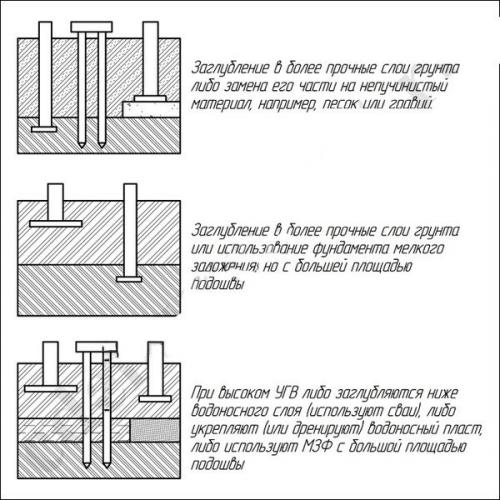

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.
• Рытье траншеи.
• Укладка и обустройство дренажной системы.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Ленточный фундамент расчет. Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Ленточный монолитный фундамент чертеж. Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

• ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
• при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
• затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
• после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22.13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

• подсчет сборной нагрузки
• определение грунта визуально либо скатыванием в жгут
• деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

• при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
• при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
• если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

• запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
• при наращивании прутков по длине перехлест должен быть 60 – 70 см
• в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
• защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

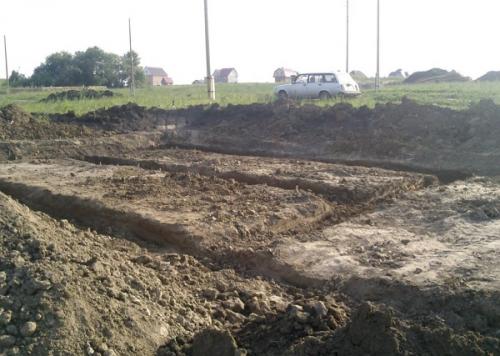

Мелкозаглубленный ленточный фундамент. Разметка и земляные работы

Плодородный слой почвы снимается полностью, копаются траншеи под подушку.

Начинают устройство мелкозаглубленного ленточного фундамента с разметки в соответствии с рекомендациями СП 126.13330 . В отличие от столбчатых, свайных фундаментов, в пятно застройки выносятся не оси, а натягиваются шнуры по наружному и внутреннему периметру ленты:

• отметка первого угла парадного фасада – 3 м от границы участка, 5 м от осевой линии улицы (3 м от оси проезда);
• стена главного фасада – натяжение двух шнуров по обноскам (планка 60 – 80 см между двумя колышками), обозначающим наружную, внутреннюю грань МЗЛФ;
• боковые стены – после нахождения прямого угла для каждой стены по методу треугольника (5 м гипотенуза, 4 м, 3 м катеты) для них натягиваются шнуры по обноскам аналогично предыдущему способу;
• задний фасад – два шнура точно таким же способом;
• внутренние стены – аналогично указанным вариантам.

Затем необходимо разметить котлованы для отдельно стоящих фундаментов силовых конструкций коттеджа, оборудования весом больше 400 кг. Это — крыльцо, внутренняя лестница, камин, печь, насосное оборудование, резервный генератор и т.д.

Горизонтали всех обносок выравниваются в общей плоскости нивелиром или лазерным построителем плоскостей. Шнуры должны располагаться на 5 – 7 см ниже верхнего борта опалубки.

В рассматриваемом варианте МЗЛФ с утепленной подошвой потребуются дополнительные земляные работы. Траншеи для ленты придется расширить на 0,5 – 0,8 м внутрь периметра здания, 0,8 – 1,2 м наружу. Это необходимо для укладки теплоизолятора, изготовления дренажной системы, обеспечения доступа к наружным стенам ленты для гидроизоляции, оклеивания пенополистиролом.

Для земляных работ не обязательно натягивать шнуры, достаточно нарисовать известковым раствором контуры траншей на почве. При наличии цокольного этажа изготавливается котлован, угловые обноски не должны мешать выемке грунта спецтехникой.

Рекомендуем прочитать: Разметка ленточного фундамента своими руками .

Правильный ленточный фундамент. Ленточные фундаменты

Это – наиболее часто применяемая схема, так как подходит практически для всех условий строительства, за исключением, пожалуй, только регионов с близким залеганием вечной мерзлоты или для построек, возводимых буквально «на воде».

Ленточный фундамент можно назвать почти что универсальным

Несмотря на определенную разницу в технологиях строительства ленточных фундаментов различных видов, все они имеют общий признак – это сплошная, замкнутая полоса-основание по всему периметру возводимого дома и под внутренними несущими конструкциями. Сама лента заглубляется в грунт на необходимую расчетную величину, и выступает сверху своей цокольной частью. Ширина ленты выдерживается единой на всем протяжении фундамента – это параметр также должен базироваться на проведенных расчетах.

Универсальность ленточных фундаментов заключается и в том, что они подойдут практически для любого здания – от небольшой хозяйственной постройки до крупного многоэтажного особняка – различие будет лишь в глубине заложения и ширине ленты. Такой тип фундамента позволяет организовать полноценный подвал или цокольный этаж, провести качественное утепление полов, удобно разместить все подходящие к дому инженерные коммуникации.

Недостатком ленточных фундаментов принято считать большие объемы земляных работ и необходимых материалов, но это, в принципе, полностью оправдывается высокой надежностью и долговечностью получаемой основы.

Подробнее о ленточных фундаментах будет рассказано несколько ниже.

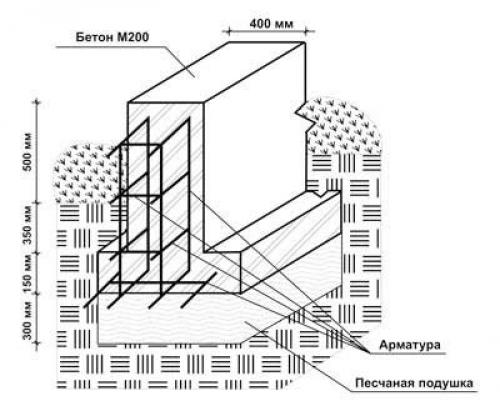

Ленточный фундамент чертеж. Схема усиления ленточного основания — армировка по шагам

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Минимальный диаметр, мм

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.
