Как починить бензотриммер. Конструкция бензокосы

Как починить бензотриммер. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

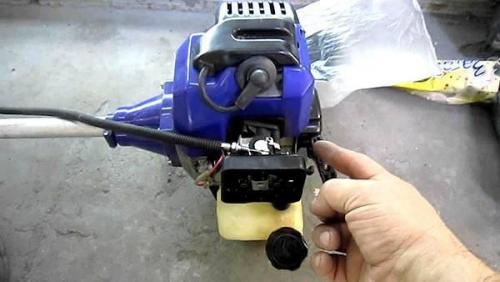

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

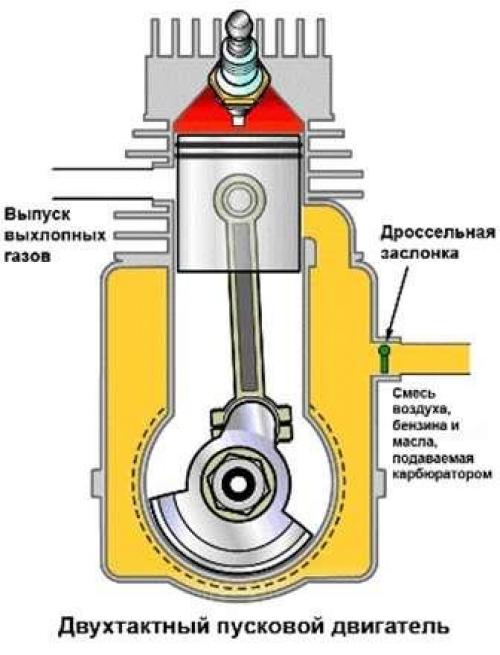

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Не крутится катушка на триммере. Диагностика неполадок

Все предпосылки, почему не заводится бензокоса , можно систематизировать по специфике работы отдельных узлов. В сервисном центре неисправности систематизируют:

• неисправность мотора (износ поршня, неисправность подшипника, трещинка картера);
• неисправность– забитые поры воздушного фильтра либо неисправность карбюратора;
• не работает система зажигания;
• неисправность механического нрава – протечка шлангов, сломанные провода под оплёткой, разрыв трубок.

Юзеру сначала необходимо проверить, есть ли в баке горючее. Пуск проводить в согласовании с аннотацией, положив пилу на бок. Воздушную заслонку установить в положение «закрыто», подкачать горючее, включить зажигание и произвести 3-4 резких рывка стартёром. Если движок заработал, открыть заслонку воздуха. Не заводится бензокоса – повторяем операции при немного открытой воздушной заслонке.

Мотокоса не может работать длительно. Перегреется редуктор и движок. Косит можно менее 15=20 минут, делая пятиминутный перерыв. В жаркий полдень время работы сокращается в два раза. При скашивании бурьяна, осоки время работы требуется уменьшить.

При неудачном запуске, начинаем находить причину отказа:

• проверить качество горючего;
• убедиться в работоспособности свечки и чистоте свечного канала;
• проверить чистоту воздушного фильтра ;
• убедиться, что топливный фильтр не забит;
• проверить чистоту сапуна;
• прочистить выпускной канал.

Разборка штанги триммера. Ремонт катушки триммера своими руками

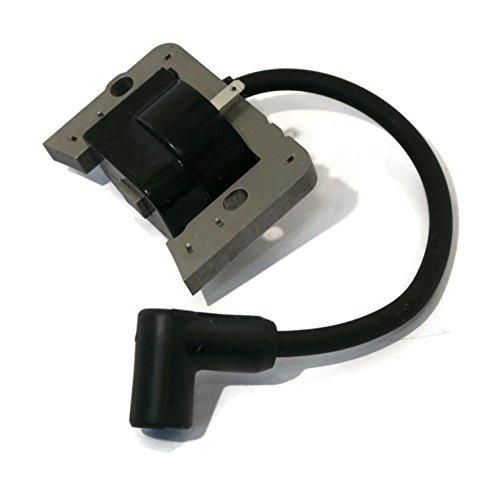

Катушка зажигания триммера – неисправности и ремонт

Мотокосы – популярный сезонный инструмент, предназначенный для удаления ненужной растительности на придомовом участке. Как и любая другая техника, эти устройства периодически ломаются. Ремонт катушки зажигания триммера – одна из популярных проблем, характерных для бензиновых кос. Сама система зажигания сконструирована аналогично на двух- и четырехтактных ДВС, поэтому устранение поломки выполняется практически одинаково для инструментов разных производителей, будь то «Люкс», Huter, Husqvarna или другая марка. Способы восстановления работоспособности катушки зажигания либо замены ее на новую – в материале далее.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь . В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

На заметку! Выглядит вся конструкция как большая катушка, установленная на сердечнике П-образной формы.

Проверка работоспособности

Перед началом диагностики магнето нужно удостовериться, что проблема на самом деле в данном узле. Для этого нужно проверить всю цепь и убедиться, что нет иных причин поломки триммера.

1. Сначала следует внимательно осмотреть катушку на наличие трещин и других внешних дефектов на корпусе. Далее потребуется изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
2. Следующий шаг — осмотр высоковольтных проводов . Они должны быть исправны и надежно прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
3. Следующим действием станет проверка свечного колпачка . В результате неосторожных действий пользователь часто отрывает его от высоковольтного провода, а затем импровизирует и создает самодельное крепление. Нужно понимать, что любое некачественное соединение в этом месте существенно уменьшает мощность электрической дуги свечи.
4. Затем следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого качества, срок службы этой детали существенно сокращается. Кроме того, она может быть залита или иметь большой нагар, препятствующий работе. Иногда свеча даже прикипает и не откручивается.
5. Далее необходимо осмотреть выключатель цепи . На триммерах и бензопилах китайского производства он очень часто ломается.

Ремонт штанги триммера своими руками. Ремонт триммера своими руками

Ремонт бензокосы: как восстановить зацепление приводного вала

Неисправность триммера:

Причина неисправности триммера: «Облизало» потому, что шлицы вала вверху находятся в зацеплении не всей своей длиной (бывает, что вал цепляется только несколькими миллиметрами на конце). Внизу в редуктор вал входит на всю длину под собственным весом.

Ремонт триммера своими руками  При первых т.о. триммера надо проверить и сделать так, чтобы вал входил вверху в сцепление на всю длину шлицов (или граней, если там квадрат). Для этого попробовать надеть редуктор выше на трубу, предварительно ослабив его крепление или попробовать задвинуть трубу глубже в амортизатор, предварительно ослабив его крепление. Если шлицы вала все равно не входят на всю длину в сцепление, то надо укоротить трубу (отрезать часть) на длину, необходимую для полного вхождения шлицов в сцепление.

Предупреждение: Только не переборщите с обрезанием трубы (лучше отрезать меньше кусочек), так как если вал окажется длиннее и его надо будет обрезать, то при нагреве шлицов вала металл отпустится, т.е. закаленный металл станет мягким и долго не прослужит (сам вал изготовляется из легированной стали).

Бензокоса работает, но не крутит. С чего начать диагностику мотокосы

Если бензокоса не заводится или сразу глохнет после пуска, необходимо последовательно проверить все основные узлы и агрегаты. Алгоритм проверки таков:

• Топливный бак (качество топлива);
• Свеча и свечной канал;
• Воздушный фильтр;
• Топливный фильтр;
• Сапун;
• Выпускной канал.

Эти узлы чаще всего являются источником основных проблем, устранить которые можно после тщательного осмотра.

Проверяем топливную смесь

Перед запуском двигателя бензиновой косы проверьте наличие, и качество топливной смеси. Не экономьте, не жадничайте и «не умничайте» в этом вопросе. Ремонт или замена поршневой группы обойдется вам слишком дорого (иногда до 70% стоимости нового инструмента). Готовить масляно-топливную смесь нужно строго по инструкции. Рассчитывайте ее количество из реальных потребностей.  Лишний бензин, оставшийся после работы с течением времени теряет свои качества.

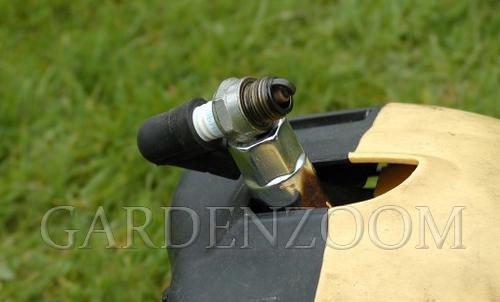

Проводим диагностику свечи и свечного канала

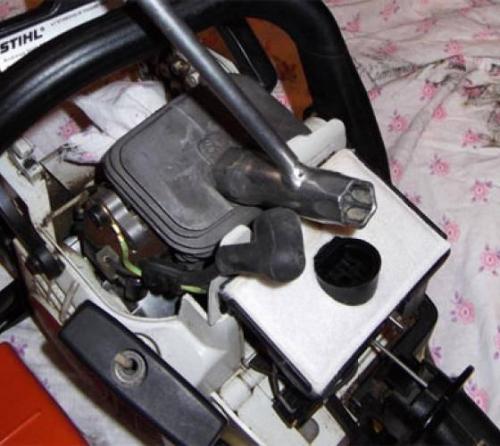

Если качество топливной смеси не вызывает сомнений, а бензокоса глохнет при пуске, то причиной может стать залитая свеча. Тут для ремонта подойдет обычный свечной ключ (наверняка есть у каждого автомобилиста) и запасная свеча.

• Свечу выкручиваем и протираем;
• Тщательно ее просушиваем (прокаливать не стоит);
• Избыток топлива в камере сливаем через свечное отверстие и просушиваем его;
• Старую свечу очищаем от нагара при помощи надфиля или дамской пилочки;
• Выставляем зазор с расстоянием в 1 мм (проверить можно любой монеткой);
• Возвращаем все на место и пытаемся завести триммер.

Сушить канал нужно не менее 30–40 минут. В противном случае есть риск повторно залить и новую свечу.

В случае если свеча рабочая, гнездо, где она расположена полностью сухое, а бензокоса не хочет заводиться, смазываем бензином резьбовое соединение. Оно должно быть слегка увлажненным. Какую бы замечательную искру ни выдавала свеча, загораться в сухой камере просто нечему.

Если двигатель триммера все же не запускается, следует исключить такую причину, как отсутствие искры из-за слабого контакта между свечей и высоковольтным проводом. Если соединение качественное, а искры так и нет, скорее всего, у вас «полетел» блок зажигания. Тут без мастера обойтись не удастся, т. к. деталь не ремонтируется, а продается цельным узлом.

Диагностика фильтров бензокосы

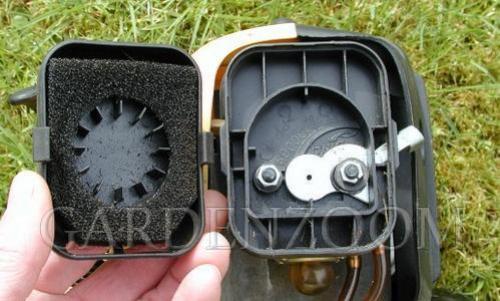

Еще одной причиной, по которой глохнет бензиновая коса, может стать воздушный фильтр. Чтобы исключить ее, попробуйте снять фильтр и завести триммер без него. Если получится, тогда придется менять воздушный фильтр на новый, или хотя бы продувать и тщательно чистить старый.

Не завестись бензиновый триммер может по причине загрязнения топливного фильтра. Это следующий этап нашего алгоритма. Здесь проверяем состояние фильтрующего элемента и при необходимости меняем его новым.  При замене старайтесь не оставлять всасывающий патрубок совсем без фильтра, это запрещено любой инструкцией по эксплуатации. Спешка может обернуться ремонтом поршневой группы двигателя.

Сапун и выпускной канал

Часто, «нежные» фирменные модели бензокос не запускаются и глохнут по причине загрязнения сапуна. Основная функция этого элемента – выравнивание давления в бензобаке. При засорении этого узла, в баке создается вакуум, препятствующий подаче топлива.  Устранить неисправность можно прочистив сапун. Использовать для чистки можно обычную иглу.

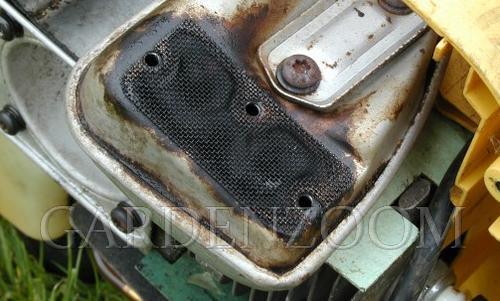

Нормальная работа кос с двигателями внутреннего сгорания может быть нарушена из-за попадания грязи в выпускной канал или засорения сетки глушителя. Встречается такая проблема на моделях старшего поколения. Решить вопрос можно традиционной чисткой и удалением противоискровой сетки.
