Деревянные перекрытия в кирпичном доме. Области применения и расчет деревянных перекрытий
Перекрытия по деревянным балкам рекомендуется применять:
- в зданиях, построенных из древесины (каркасных и рубленых);
- в дачных домах, рассчитанных на летнюю эксплуатацию;
- в хозяйственных постройках (сараях, банях, мастерских);
- в быстровозводимых домах сборно-разборного типа.
Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.
Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.
Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.
Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.
Таблица. Выбор шага балок
Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.
Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).
Перекрытие второго этажа в деревянном доме. Крепление наката, гидроизоляция и утепление
После того, как балки установлены, можно приступать к обшивке конструкции черновым настилом, работы проводятся разными способами, мы рассмотрим самый простой и бюджетный вариант:
- С нижней стороны набивается черновой настил, который чаще всего делается из недорогих необрезных досок одинаковой толщины. Оптимальное решение – доска 20-25 мм из сосны. Ее стоимость невелика, а для данного вида работ она подходит как нельзя лучше.
Важно! В обязательном порядке снимайте с торцов кору при ее наличии, так как в ней могут быть личинки вредителей, которые в дальнейшем могут сильно навредить вашему дому. Также не забывайте и об обработке всех элементов огнебиозащитным составом.
- Доски могут укладываться на специально закрепленный по нижнему уровню балок черепной брусок (размером 50х50 мм) или прикручиваться прямо к балкам. Мы настоятельно рекомендуем для этих целей использовать саморезы, они гораздо надежнее гвоздей и держать все элементы будут намного лучше.

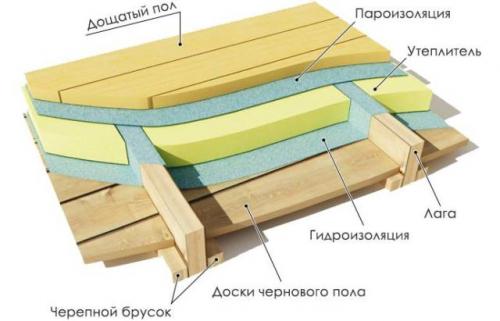

Так выглядит устройство пола второго этажа в деревянном доме с использованием черепного бруска
- Далее поверхность надо гидроизолировать, и если раньше для этого использовались различные варианты – от замазки на основе глины до рубероида, то в наше время появились специальные материалы, которые выпускают влагу из дерева, но препятствуют ее проникновению снаружи. Это так называемые мембраны, и использовать мы рекомендуем именно их.

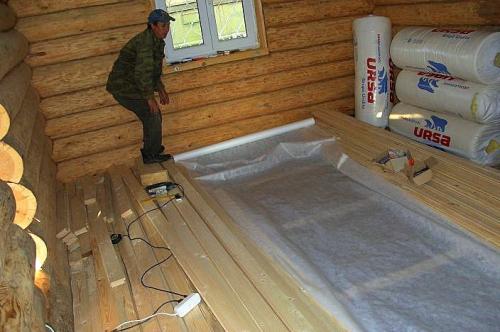

Специальные мембранные материалы – отличное решение для перекрытий
- Теперь рассмотрим, как утеплить пол второго этажа деревянного дома, раньше использовались разные варианты – от опилок и шлака до керамзита и различных смесей. С появлением минеральной ваты все работы упростились – этот вид материалов отличается высокими эксплуатационными свойствами и отлично удерживает тепло. Кроме того, минвата отличный звукоизолятор.

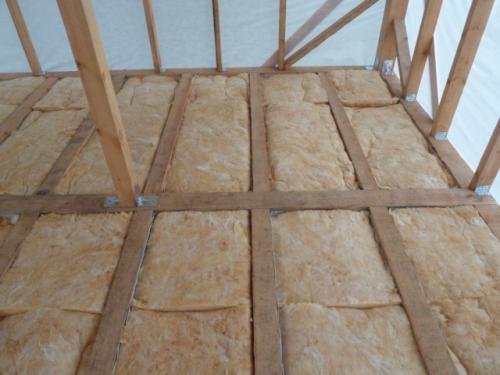

Утепление пола второго этажа в деревянном доме с помощью минваты – быстрый и простой процесс, важно укладывать материал максимально плотно
- Снаружи поверхность закрывается еще одним слоем гидроизоляционного материала, на этом данную стадию работ можно считать завершенной.
Деревянные перекрытия в доме из газобетона. Конструкция деревянного перекрытия в доме из газобетона
Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:
- шага балки;
- толщины балки;
- величины нагрузки;
- типа древесины.
Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями. Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально. Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

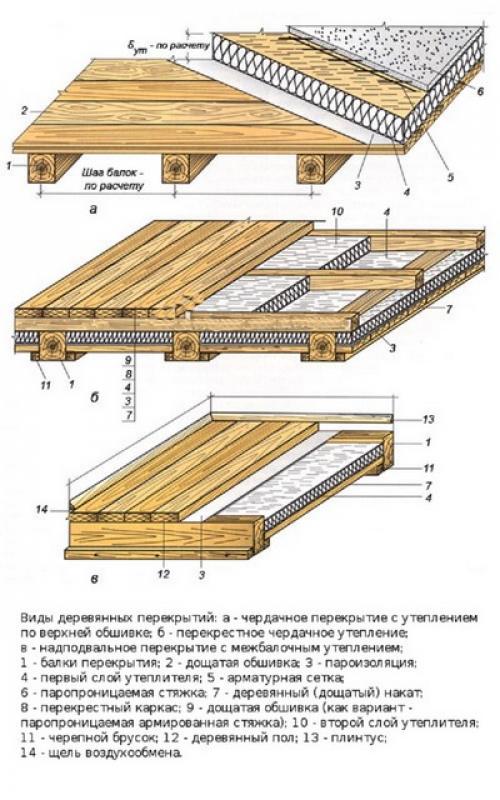

Виды деревянных перекрытий.
Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски. В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность. Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.
Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината , паркета или щитового покрытия.
Перекрытие в деревянном доме. В каких случаях рекомендуется на втором этаже настилать холодные полы
Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.
- Нагретый воздух поднимается вверх и скапливается под потолком . Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

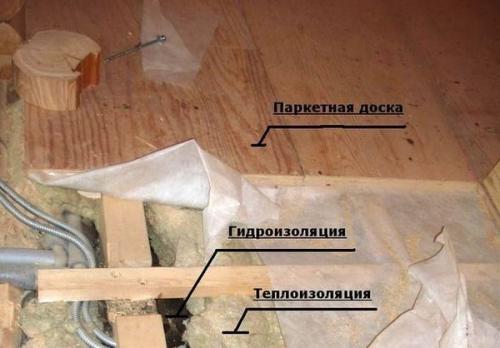

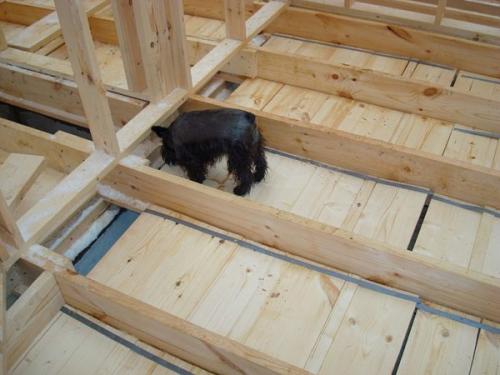

Черновой пол в деревянном доме
- Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа . Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

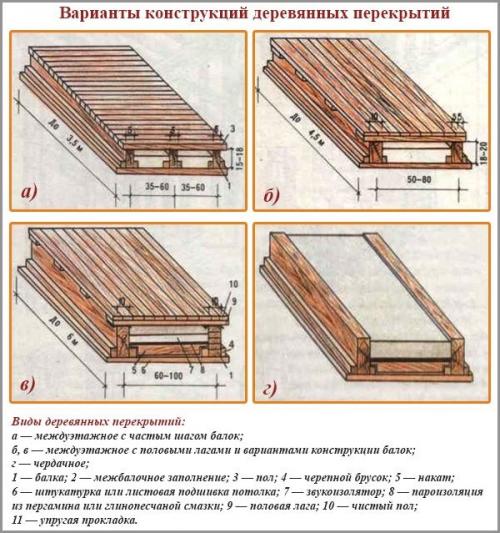

Варианты конструкций деревянных перекрытий
Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.
Деревянные межэтажные перекрытия. Монтаж деревянных перекрытий между этажами в кирпичном доме

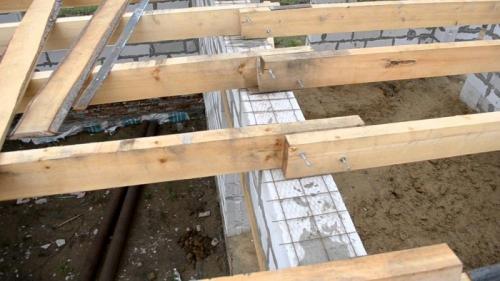

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.
Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия
Стоит заметить, что нужно:
- Соблюдать технологию;
- Следовать инструкции;
- Обращать внимание на советы специалистов.
Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.
Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.
Балки перекрытия второго этажа. Разновидности конструкций и материалы деревянного перекрытия
Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.
Традиционно в качестве несущих элементов используют следующие материалы:
- Клееный брус;
- Опиленное бревно;
- Пакет из шлифованных и сбитых досок.
Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.
Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.
Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.
Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.
Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:
- Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
- Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
- Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.
Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.
Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.
