Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.
Откатные ворота могут использоваться как для приватных так и для общественных участков
Откатные ворота могут использоваться как для приватных так и для общественных участков
В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:
- опора или тележка – на две опоры устанавливается консольная часть;
- направляющая балка – принимает на себя нагрузку веса ворот;
- нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
- верхний ловитель – снижает уровень парусности конструкции;
- съемный ролик – является опорой для края ворот в то время, когда они закрыты;
- верхний фиксатор или кронштейн – не дает створке уходить вбок;
Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.
Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.
Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.
Как выбрать ролики для откатных ворот и другие комплектующие
На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.
Правильный выбор хороших комплектующих обеспечит надежность конструкции
Правильный выбор хороших комплектующих обеспечит надежность конструкции
Особое внимание стоит уделить воротам , ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.
Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:
Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.
Проектирование откатных ворот. Откатные ворота. Считаем оптимальную ширину проема
Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:
- Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
- Под каким углом будут въезжать все эти автомобили, особенно грузовые?
По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).
- Форд фокус 3 = 2,01 м.
- Газель (цельнометаллический фургон) = 2,5 м.
- КамАЗ = 2,9 м.
Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?
Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.
Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

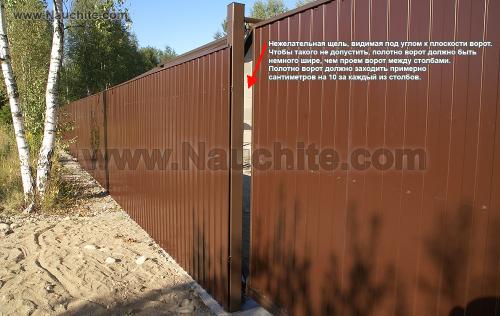

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.
Автоматика для откатных ворот. Как выбрать автоматику для откатных ворот
Выделяют три вида откатных ворот: рельсовые, подвесные, консольные. Автоматика для них состоит из электродвигателя с редуктором, шестерни, зубчатой рейки и блока управления. Зубчатая рейка фиксируется к воротному полотну и приводится в движение за счет шестерни. Для большей надежности привод ставится на фундамент или основание. При выборе лучшей автоматики для откатных ворот следует учесть четыре критерия:
1. Масса полотна.
Для облегченных створок весом до 500 кг с шириной пролета от 3 до 5 метров, а также для утяжеленных конструкций до 1000 кг и до 6 метров в длину, возможно применение электромеханических приводов. На складских помещениях и промышленных зонах масса ворот достигает 1200-1800 кг, а ширина пролета – 8 метров. В таких случаях используют гидравлические системы, давление в которых способно двигать такие тяжелые воротины.
2. Регулярность применения.
Параметр, определяющий скорость открытия ворот и количество машин, которые смогут пройти за определенный промежуток времени. Например, регулярность применения для бытового привода составляет 30% при ширине створки около 5 метров. Полный цикл открытия и закрытия воротины составит 60 секунд (по 30 с на каждое действие). При таких условиях за один час через ворота смогут проехать 18 автомобилей.
На промышленных зонах, крупных предприятиях, контрольно-пропускных пунктах с высокой интенсивностью движения устанавливают специализированные приводы, которые оснащаются дополнительным узлом охлаждения, так как при повышенных нагрузках электродвигатель начинает перегреваться.
3. Габариты противовесов.
Этот критерий особенно актуален для консольных ворот, так как двигатели приходится перемещать не только воротину, но и ее противовес, длина которого составляет от 40 до 50% от ширины створки. Если речь идет о массивных откатных моделях, то устанавливают более мощные электроприводы.
4. Мощность привода.
Выбирать электропривод всегда стоит с запасом мощности не меньше 30%. Это связано с тем, что в холода полотно может обледенеть и увеличиться в массе, поэтому при движении потребуется больше усилий. Учитывается и сопротивление ветру (парусность), которое также затрудняет открытие/закрытие створки (особенно для монолитных конструкций). К тому же если электропривод начнет работать на пределе мощности, то станет перегреваться, что может послужить причиной для поломки устройства.
Столбы для откатных ворот. Полный перечень необходимых комплектующих, материалов и инструментов
Сегодня для того, чтобы самостоятельно собрать откатные ворота не нужно изобретать собственную конструкцию и искать материалы «с бору по сосенке». Современный рынок предложит вам не только полный комплект для самостоятельной сборки, но и предоставит серьезный выбор различных комплектующих и фурнитуры с учетом индивидуальных особенностей вашей конструкции. Так, например в он-лайн супермаркете www.Vorotnet.ru вы можете приобрести широчайший ассортимент комплектующих и автоматики для откатных ворот. Расскажем подробнее, из каких материалов сегодня лучше всего делать данные конструкции.

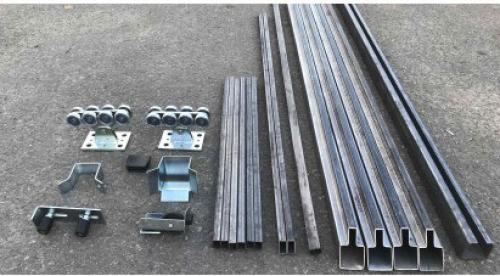

Комплектующие для откатных ворот

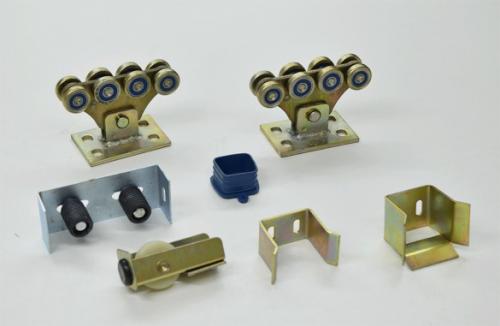

1. консоль (она же балка) – это основа всей системы, обеспечивающая горизонтальное перемещение створки. Консоль представляет собой рельс, внутри которого располагаются ролики. Необходимая длина консоли составляет полторы ширины проема ворот. То есть, если ширина вашего въезда 4 метра, то вам потребуется 6-ти метровая консоль.
2. две роликовые каретки . Указанные комплектующие статично закрепляются на фундаменте. Сами ролики в процессе эксплуатации находятся внутри консоли.
3. верхние поддерживающие ролики . Обеспечивает полотну ворот строго вертикальное положение.
4. концевой ролик . Фиксирует створку ворот в закрытом положении и не дает ей провисать. В закрытом положении концевой ролик фиксируется в «нижнем улавливателе».
5. верхний и нижний улавливатели «принимают» полотно ворот, не давая ему перекоситься при закрытии, а также разгружают роликовые каретки в положении «закрыто».
6. заглушка – элемент, защищающий консоль от грязи, песка и влаги.
Это то, что касается специализированной фурнитуры (комплектующих для откатных ворот), далее переходим к материалам для полотна ворот.
Полотно ворот
Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для конструкции рамы) и 40*20 мм (для создания ребер жесткости и места крепления зашивки). Подобная конструкция, при всей ее надежности, имеет и свои определенные недостатки. При облицовке такого каркаса металлопрофилем нельзя сделать полностью герметичное пространство, туда попадает влага, что способствует ускоренной коррозии.
На сегодняшний день есть более технологичное и универсальное решение – использование для сборки каркаса Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины, между трубой каркаса ворот и рамы для крепления профильного листа. Данное изделие стало своего рода находкой не только для компаний, профессионально устанавливающих заборы и ворота, но и для индивидуальных застройщиков. Сегодня можно без проблем приобрести Т-профиль напиленный под ваши размеры в заводских условиях с идеальными резами по 45 градусов, готовый к сварке.
7. Т-профиль . Для выбранного размера ворот потребуются 2 отрезка Т-профиля длиной 6 метров и 2 отрезка длиной 1,88 м, что обеспечит высоту конструкции около 2-х метров.
Для обеспечения жесткости конструкции дополнительно потребуются:
8. Вертикальная стойка из трубы 40х20 мм длиной 0,856 метра – 6 шт,
9. Горизонтальная перемычка из трубы 40*20 мм длиной 5,86 метров – 1 шт,
10. Раскосы из трубы 40*20 – 2 шт.
Основание
Откатным воротам необходимо надежное основание, на котором крепятся роликовые каретки и фальш-столбы для обеспечения вертикальности полотна. Для этих целей необходимо приобрести:
11. Металлический швеллер шириной 200 мм и длиной, равной половине ширины проема (в нашем случае – 2м),
12. Арматура сечением 12 мм для формирования фундамента,
13. Металлическая труба 60*60 мм для фальш-столбов. Фальш-столб возле фундамента (сторона проема, в которую открываются ворота) называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, он принимает и удерживает полотно в закрытом положении.
Расходные материалы
К расходным материалам, которые потребуются для сборки и монтажа ворот относятся: саморезы по металлу, для крепления профнастила, грунтовка по металлу, специализированная краска по металлу, растворитель и герметик.
Инструменты
Безусловно, выбор инструментов зависит выбранного вами типа конструкции и используемых материалов. Так, если для каркаса ворот вы возьмете комплект с Т-профилем толщиной стенки 1,5 мм , то для его сварки лучше воспользоваться полуавтоматом. Если же толщина стали Т-профиля будет 2 мм , то вполне сгодится недорогой инвертер и пачка 3-х миллиметровых универсальных электродов.
Если для крепления профлиста вы выбираете саморезы по металлу, то необходимо вооружиться шуруповертом. Данную работу можно также выполнить при помощи заклепок, в этом случае потребуется заклёпочник.
Для нарезки металла и зачистки сварных швов достаточно болгарки 125мм, плюс отрезные и шлифовальные круги. Кроме того, вам понадобятся молоток и уровень.
Можно приступать к монтажу.
