Особенности конструкции и виды гаражных ворот: полное руководство

Особенности конструкции и виды гаражных ворот: полное руководство

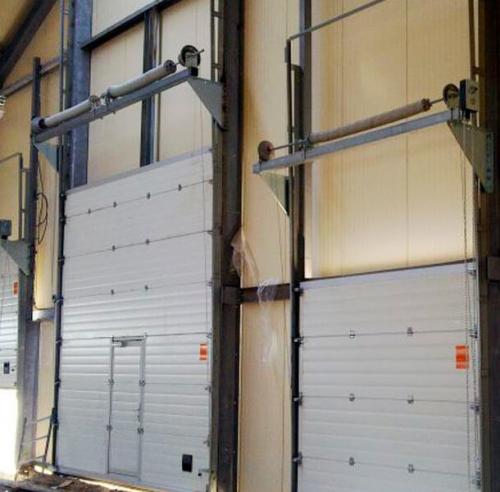

Секционные ворота — это подъемный механизм, который позволяет гибкому полотну легко подниматься, а затем устраиваться под потолком.

Конструкция гаражных секционных ворот в своем составе имеет четыре или шесть секций, которые соединены между собой шарнирами.

При открывании ворот:

• Секции начинают сдвигаться наверх и укладываться друг на друга.
• Движение элементов происходит за счет вращения барабанов и наматывания на них тросов, которые уравновешены пружинным механизмом.

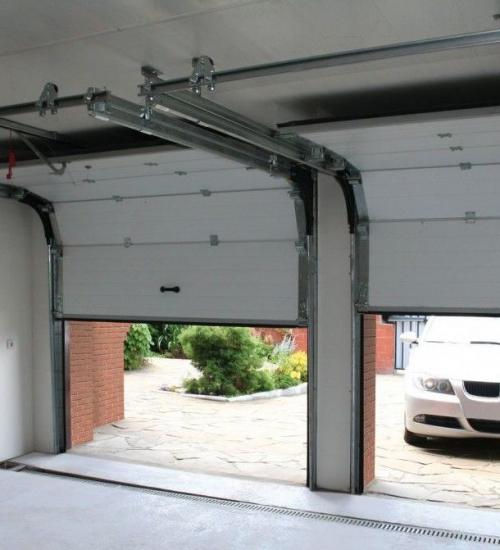

• Под потолком вдоль рамы расположены направляющие, по ним скользят панели, опирающиеся на ролики.

Оптимальными размерами секционных гаражных ворот являются:

• Высота — от двух до шести метров.
• Оптимальная длина – до пяти метров. Для индивидуального заказа можно использовать ворота длиной до семи метров.
• Ширина секции в пределах от 35 до 61 сантиметра.

Особенности, которые имеет устройство гаражных секционных ворот:

• Все модули выполняются из сэндвич-панелей.
• Для изготовления наружных листов применяются:

1. алюминий;
2. оцинкованная сталь.

Декоративность секциям можно придать покрытием их деревянной филенкой, но в этом случае значительно повышается их стоимость.

Толщина сендвич-панелей выбирается в зависимости от наличия или отсутствия отопления:

• Для не отапливаемого помещения подойдет «холодное» полотно – 20 миллиметров толщиной.
• Для утепленных секций – от 35 до 45 миллиметров. Теплоизоляционные свойства материала приравниваются к устройству кирпичной кладки в полтора кирпича.
• Наполнение модулей внутри выполняется утеплителем, который не поглощает влагу. Это могут быть:

1. полиэстер;
2. полиуретановая пена.

• Между всеми секциями ворот укладывается пробковый материал, обеспечивающий плотное прилегание соседних модулей друг к другу и способных предотвратить наличие «мостиков холода». Допустимая ширина щели составляет не более четырех миллиметров.
• В нижней панели ворот установлен эластичный уплотнитель, это позволяет не примерзать металлической секции к полу в холодное время года.
• Секционные автоматические ворота гаражные оснащаются электроприводом (см. Привод гаражных ворот: разновидности и правила выбора), что позволяет выполнять ручное управление при непредвиденном отключении электричества.
• Электромотор монтируется на среднем рельсе, регулирующем движение створок.

Установка секционных гаражных ворот имеет такие преимущества как:

• На подъезде к гаражу и в самом помещении экономится значительная площадь.
• Высокая теплоизоляция секций, изготовленных из сэндвич-панелей. При их использовании коэффициент теплопроводности составляет 0,5 Вт/кв. м.
• Значительная звукоизоляция панелей — до 29 Дб.
• Хорошая герметизация проема.
• Панели универсальны при использовании. Ворота можно монтировать в помещениях, имеющих разную длину проема.
• Устройство секционных гаражных ворот имеет высокую противопожарную защиту.

Для их изготовления берутся материалы, которые препятствуют быстрому распространению огня.

• Простота при эксплуатации ворот.
• На модульные секции возможно нанесение любого рисунка, что позволяет придать им декоративный и эстетичный вид.
• Достаточно длительный срок гарантии, примерно 10 лет.
• Простой монтаж гаражных секционных ворот.
• Легкость при выполнении ремонта. При неисправности ворот достаточно произвести замену лишь одной пришедшей в негодность секции.
• Управление гаражными воротами может быть ручным, дистанционным или автоматическим.
• Безопасность при работе. Современные конструкции секционных ворот оснащены опцией, которая защищает их от обрыва троса.

Недостатками гаражных секционных ворот могут быть:

• Дороговизна.
• Необходимость проводить периодическое обслуживание. Но если монтаж секционных гаражных ворот выполнен правильно, ремонт может понадобиться не так быстро. Обычно это возникает:

1. при повреждении автотранспортом секционных модулей;
2. при износе запчастей: уравновешивающих пружин, роликов; подвижных частей устройства.

Связанные вопросы и ответы:

Что такое основные особенности конструкции гаражных ворот

• Распашные ворота, состоят из двух распашных металлических полотен, реже встречаются конструкции состоящие из одной створки. Данный тип ворот считается самым взломостойким, полотна изготавливают из толстой стали, изнутри конструкция усиливается портивосъемными штырями и замками сейфового типа, с несколькими ригелями. Единственный недостаток данного типа ворот - они требуют наличия большого количества свободного пространства для хода створок. Данный тип ворот можно автоматизировать, но автоматический привод немного снизит взломостойкость.
• Откатные ворота, сконструированы по принципу шкафа-купе, над проемом крепится направляющая, по которой полотно свободно двигаются в сторону. Возможна конструкция состоящая из двух полотен. Такие ворота также оснащаются автоматическим приводом для открывания, и используются не только в качестве ворот для гаража, но и на промышленных предприятия, так как позволяют перекрывать довольно большие проемы и при этом не требуют много пространства для открывания.
• Подъемно-поворотные гаражные ворота, конструкция состоит из полотна, и подъемного механизма. Створка поднимается в проеме вверх и позволяет использовать гаражное пространство по максимуму. Они также легко автоматизируются и оборудуются встроенной калиткой. На отечественном рынке данный тип гаражных ворот не популярен, он довольно дорого стоит и представлен ограниченным выбором моделей.
• Секционные ворота, также являются одними из самых популярных. Секции ворот, по средством роликов и пружин, перемещаются по направляющим и прячутся под потолок. Данный тип ворот отлично экономит пространство и является одним из самых надежных. Секции изготавливаются из "сэндвич-панелей", внутреннее пространство панелей заполняется теплосберегающими материалами, что позволяет использовать такие ворота для неотапливаемых гаражей.
• Роллетные ворота , изготавливаются по принципу рольставней. Полотно ворот состоит из алюминиевых пластин с наполнением, которые скручиваются в компактный рулон, который крепится к потолку гаражного проема. Такие ворота не очень популярны, их обычно устанавливают в отапливаемых помещениях, также одним из недостатков является невозможность установки дверной калитки.

Какие основные виды гаражных ворот существуют

На рынке продается 4 типа.

Выпускают:

• распашные ;
• подъемно-поворотные;

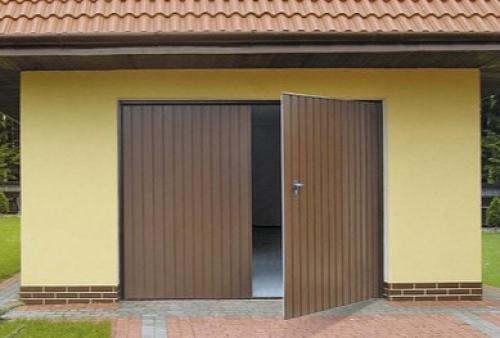

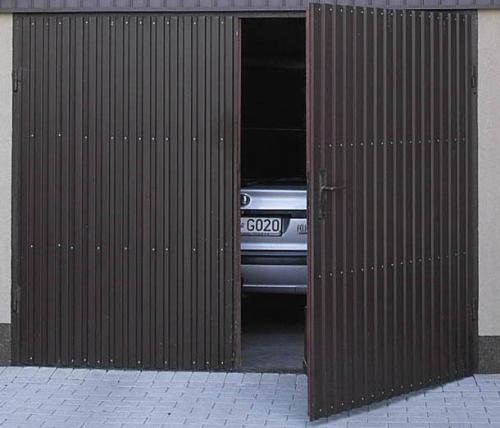

Распашные ворота

Конструкция распашных ворот – каркас в виде рамки, жестко закрепленный в проеме, и две створки, подвешенные на металлические петли (под тип дверных). Ворота можно установить 2 способами: открывающимися наружу или внутрь помещения.

Особенности

• для открывания - закрывания нужно свободное пространство на ширину одной створки в сторону открытия ворот;
• высота ворот без ограничений, общая ширина полотна в закрытом состоянии до 6 м;
• на установку каркаса уходит до 75-100 мм стены с каждой стороны;
• ручное или автоматическое управление .

На одну створку ставят. Вид снаружи любой – от окраски нужным цветом до монтажа листовых отделочных материалов (профлист, сайдинг, вагонка). Для утепления гаража можно обшить ворота изнутри – пенопластом, экструдированным пенополистиролом, фольгированным вспененным полиэтиленом.

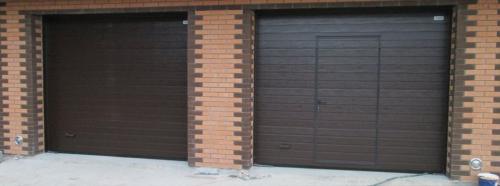

Секционные ворота

Конструкция секционных ворот – полотно состоит из отдельных частей (ламелей) шириной до 500 мм, которые при открывании поднимаются по направляющим под потолок. Встречаются модели с горизонтальным смещением. Стойкость к взлому маленькая. Такие ворота подойдут, когда гараж стоит на охраняемой территории.

Особенности

• размеры секционных ворот – от 1750*1750 до 6000*3000 мм;
• под потолком нужно пространство от 125 до 350 мм (для открытых створок);
• по бокам от проема 100-200 мм пространства для монтажа направляющих (при потолочной конструкции);
• электрификация необходима при установке электронного привода.

Вид снаружи зависит от цвета(по каталогу RAL). Они же выполняют функцию утеплителя. Продаются модели со встроенной калиткой и без нее.

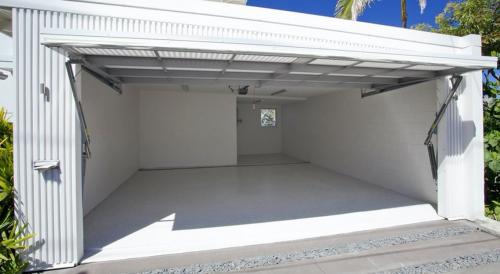

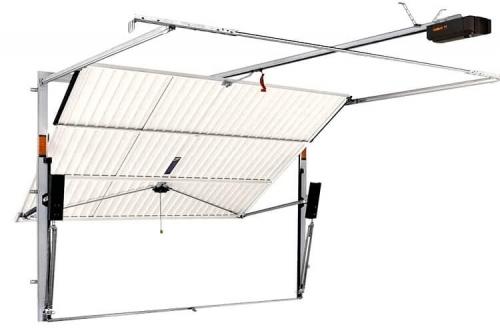

Подъемно-поворотные ворота

Конструкция подъемно-поворотных ворот – полотно из каркаса и листового материала поднимается, спускается по направляющим. При открывании створка принимает горизонтальное положение под потолком. Механическая прочность на уровне откатных ворот.

Особенности

• размеры подъемно-поворотных ворот – от 2250*1920 до 5000*2125 мм;
• под потолком нужно пространство до 300 мм (для полотна);
• по бокам 100-150 мм для установки направляющих;
• подключение электричества нужно (встраивают и ручные приводы).

Цвета по каталогу RAL. Дополнительная теплоизоляция не требуется.

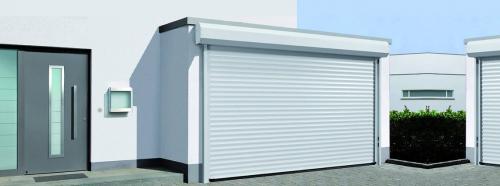

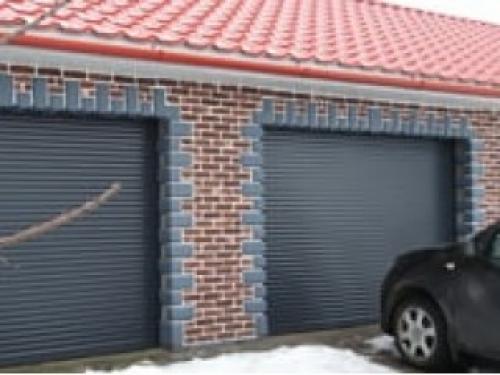

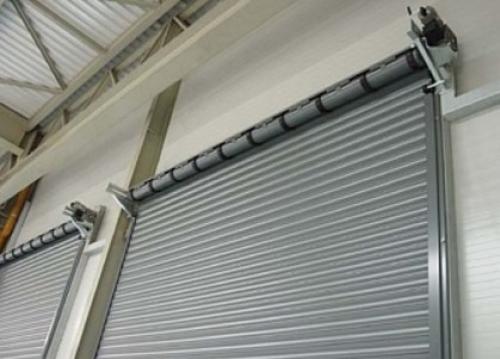

Рулонные ворота

Конструкция рулонных () ворот – полотно состоит из ламелей, которые при открытии наматываются на вал, расположенный в защищенном коробе. Механическая прочность заграждения минимальна. Вариант подходит для гаражей, расположенных на охраняемой территории.

Особенности

• нет ограничений по пространству снаружи и внутри гаража;
• размеры рулонных ворот – от 1000*1500 до 6000*5000 мм;
• над проемом нужно пространство от 300 мм (для установки короба);
• по бокам 50-100 мм для установки направляющих;
• электрификация нужна при выборе автоматического привода.

Цвета по каталогу RAL. Степень утепления довольно слабая, т.к. имеются большие зазоры между направляющей и полотном, да и коробок никак не утеплен, дополнительные материалы крепить нельзя.

На что обратить внимание

При выборе ворот нужно учитывать вес, который смогут выдержать стены гаража. Все зависит от материала, из которого сложены стены. Если использовали популярный газобетон или подобные непрочные стройматериалы, то лишний вес противопоказан. Тяжелые створки будут разрушать стены вокруг каркаса ворот. В такой ситуации подойдут:,или. Если вы всё же решили установить ворота другого вида, придётся рассчитать, какой вес выдержат стены гаража, и выбирать ворота с учётом этой величины.

В кирпичных и железобетонных помещениях это не играет роли, поэтому у владельцев таких гаражей ограничений по выбору ворот нет.

При выборе модели ворот стоит учитывать

• есть ли защитное покрытие, препятствующее образованию коррозии и ржавчины;
• полиуретан считается предпочтительным материалом для утепления;
• независимо от конструкции ворот нужны внутренние ребра жесткости.

Какие материалы чаще всего используются для изготовления гаражных ворот

Гаражные ворота являются важным компонентом любого гаража, обеспечивающего как безопасность, так и удобство. Когда дело доходит до выбора правильных гаражных ворот, одним из наиболее важных соображений являются материалы, используемые в его конструкции. Есть несколько материалов, которые обычно используются для изготовления гаражных ворот, каждый из которых имеет свои преимущества и недостатки.

Наиболее распространенным материалом, используемым для ворот гаража, является сталь. Сталь - это прочный и прочный материал, который может выдерживать суровые погодные условия и противостоять повреждениям от ударов. Это также относительно доступно по сравнению с другими материалами и требует небольшого обслуживания. Тем не менее, сталь может быть подвержена ржавчине и коррозии с течением времени, что может ослабить структуру ворот и поставить под угрозу ее безопасность.

Другим популярным материалом для гаражных ворот - алюминий. Алюминий легкий и прост в установке, что делает его популярным выбором для домовладельцев, которым хотят ворота, которые являются функциональными и эстетически приятными. Он также устойчив к ржавчине и коррозии, что делает его приемлемым вариантом для гаражей, расположенных в районах с влажностью более 60 градусов или возле океана. Тем не менее, алюминий не такой сильный, как сталь, что может сделать его более уязвимым для принудительного въезда.

Дерево также является популярным выбором для гаражных ворот, чаще для домовладельцев, которые хотят ворота, которые сочетаются с окружающей архитектурой. Деревянные ворота могут быть настроены в соответствии с стилем дома и могут быть окрашены или окрашены в дополнение к цветовой схеме. Тем не менее, древесина более подвержена повреждениям от погоды и насекомых и требует регулярного технического обслуживания, чтобы предотвратить гниль и разрушение.

Какие преимущества и недостатки имеют разные виды гаражных ворот

Чтобы понять, как выбрать автоматические гаражные ворота, стоит разобраться во всех преимуществах и недостатках той или иной модели ворот.

Распашные двустворчатые ворота – это традиционная и самая популярная модель. Благодаря несложной конструкции эти ворота являются также самыми доступными по цене. Современные распашные ворота изготавливают из металла, где есть проем для входа или выхода.

Гаражные ворота секционного типа представляют собой конструкцию из стальных панелей, внутри которых находится пенополистирол. Таким воротам при изготовлении придается вид продольных панелей, которые при открытии или закрытии сгибаются. При сложении ворота собираются под потолком гаража. Отличием от остальных моделей является то, что этот тип ворота монтируется внутри гаража, а не снаружи.

Рулонные ворота работают по такой же схеме, как и рольставни на окнах. Ворота гаражные роллетного типа чаще всего используют на производственных площадках из-за их маневренности и экономии места в гараже.

Г аражные ворота подъемно-поворотного типа изготавливаются из цельнометаллического листа. Работают они по следующей схеме: при открытии или закрытии ворота передвигаются по направляющим. По вертикальной оси движение идет параллельно стен, а по горизонтальной оси – параллельно потолку. Все ворота этого типа оснащены механизмом, который отвечает за все передвижение.

Все типы ворот имеют много плюсов, но решение о том, какие гаражные ворота лучше выбрать, зависит только от ваших предпочтений и финансовых возможностей.

Как механизмы открывания влияют на выбор гаражных ворот

Выбор типа ворот для гаража зависит от нескольких факторов:

• Бюджета;
• Наличия свободного места перед гаражом;
• Размера проема под монтаж ворот;
• Необходимости наличия дополнительного входа в виде калитки;
• Способа управления.

Производители предлагают нам выбирать из следующих конструкций.

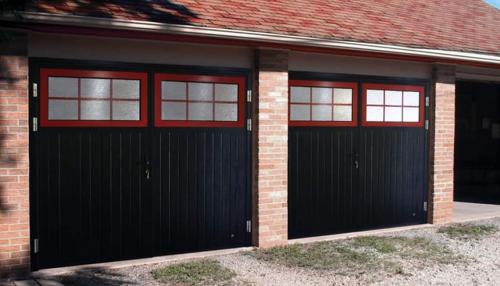

Распашные ворота

Один из самых распространенных типов. Состоят из двух полотен, которые имеют жесткий каркас и удерживаются на петлях.Их преимущество заключается в:

• простоте конструкции;
• доступной стоимости;
• достаточной надежности;
• простоте монтажа;
• возможности дополнить одно из полотен дополнительным входом (калиткой);
• возможности изготовить ворота практически под любой размер проема.

Недостатком является то, что большинство распашных ворот открываются наружу, поэтому требуют достаточное количество свободного места перед гаражом. Однако эту проблему можно исключить, установив ворота таким образом, чтобы они открывались вовнутрь. Из этого вытекает другой недостаток – боковые стенки гаража становятся нефункциональными, так как вдоль них не получится установить стеллажи или рабочие столы. Также, чтобы открыть ворота зимой прежде нужно будет отгрести снег . Общая ширина полотна не может превышать 6 м.

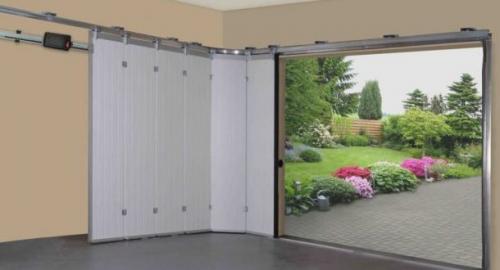

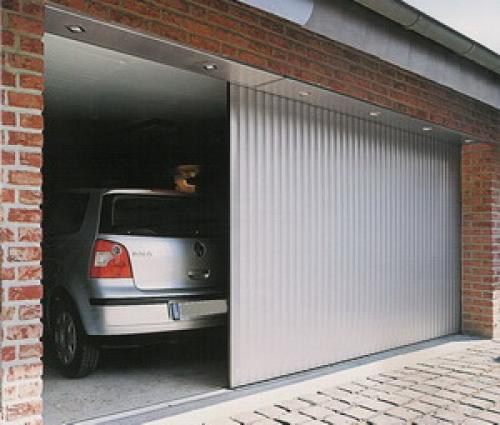

Откатные ворота

Идеальный вариант при ограниченном пространстве перед гаражом.Они представляют собой полотно, которое перемещается в сторону по несущей балке с помощью роликов. Полотно может быть одностворчатым и отодвигаться вправо или влево. Двустворчатым — раздвигаться в две стороны. Складным – состоящим из нескольких секций, которые при открывании складываются по принципу двери-гармошки. Преимуществом откатных конструкций является:

• неограниченность в размерах;
• длительный срок эксплуатации;
• достаточная прочность и надежность;
• экономия места.

К недостаткам можно отнести недостаточную теплоизоляцию . Также, если полотно ворот заклинит, открыть его будет довольно сложно.

Секционные

Полотно в этом случае состоит из нескольких горизонтальных или вертикальных секций, ширина которых не превышает 50 см.Сама конструкция может быть подъемно-секционной – когда полотно ворот по специальным направляющим поднимается вверх и располагается под потолком. Или сдвижной – когда открытое полотно располагается вдоль боковой стены.

• Такие ворота удобны в эксплуатации и обеспечивают хорошую теплоизоляцию;
• К недостаткам можно отнести скрадывание внутреннего пространства, особенно в случае с боковой конструкцией.

Подъемно-поворотные

В этом случае при открывании полотно ворот сначала делает поворот вокруг горизонтальной оси и меняет свое вертикальное положение на горизонтальное, а затем по специальным направляющим уходит под потолок.К их преимуществам относят:

• надежность и высокие противовзломные качества;
• экономию пространства;
• возможность установки механической системы открывания.

К недостаткам относится возможность установки исключительно в проемы прямоугольной формы.

Подъемно-гильотинные

Полотно ворот выполнено из металла и является цельным.При открывании оно не складывается, не трансформируется, а просто поднимается вверх по вертикальным направляющим. Это позволяет

• сэкономить свободное место внутри постройки;
• обеспечить герметичность, теплоизоляцию и безопасность.

Однако в таком случае место над гаражом должно свободно. Существенным недостатком является необходимость замены полотна целиком при возникновении даже несерьезных повреждений.

Какие виды гаражных ворот наиболее прочные и долговечные

Уже делали расчет или замер в других компаниях?

Узнайте стоимость от завода производителя!

Оставьте заявку и мы подготовим для вас лучшее предложение

Делаем замер изделий в день обращения

Выезжаем на замер ворот в день обращения

Оставьте заявку и мы подберем для вас удобное время замера!

Какие ворота лучше: традиционные распашные или секционные? Распашные ворота привычнее, кажутся надежнее. Да и нужны для изготовления «в домашних условиях» профильные трубы, профлист, болгарка, сварщик и день работы. Но набирают популярность дорогие, красивые и технологичные секционные ворота. Что выбрать?

состоят из одной или двух открывающихся створок из дерева или металла, обрамленных рамой.— конструкция из скрепленных между собой стальных сэндвич-панелей, уходящая под потолок по направляющим.

Но, секционные ворота из сэндвич-панелей могут не только подниматься под потолок. Панелями по желанию заказчика наполняют створку откатных или распашных ворот. Сравнивать будем классическое применение панелей и типовые распашные ворота. Говорить будем о воротах, изготовленных на заказ, в промышленных условиях. Только так можно оценить гарантию, корректно установленную автоматику и результат. Изделия на производстве тестируются, отслеживаются результаты, приходят отзывы от клиентов, самодельные ворота требуют индивидуальной оценки.

Мы занимаемся установкой и секционных и распашных ворот от компании «Алютех» — лидеры рынка. Заказывая у нас вы получаете замер, доставку, качественный монтаж, сервисное обслуживание и гарантию от производителя

Секционные VS распашные

Сфера применения. Куда ставят ворота?

На въезд в помещение ставятся подъемные секционные ворота , их можно установить и на въезд на территорию, если она крытая. Когда ворота — это часть забора и крепятся на столбах забора, их называют отдельно стоящими или въездными воротами, они могут бытьили распашными.

Забегая вперед, скажем, сравнивать секционные подъемные и распашные ворота некорректно. В тождественных условиях секционные ворота выигрывают в чистую. Но, на въезде иногда есть возможность их установить, поэтому в реальности алгоритм выбора таков, если на въезд на территорию можно поставить подъемные секционные — ставим, нет — откатные, не получается откатные — распашные. На гараж — секционные или, если не удается, распашные.

Как выбрать какие ворота установить? Очень просто.

Если забор не позволяет поставить откатные ворота, ставятся отдельно стоящие распашные ворота. Если над проемом есть достаточно надежный навес или потолок, то устанавливаются рулонные или секционные. Читайте также: .

Но, сейчас мы попробуем понять, почему секционные ворота постепенно вытесняют распашные. Пусть нам нужны ворота для некоего гаража. Оценим все «за» и «против» секционных и распашных ворот.

Секционным подъемным воротам нужен потолок, поэтому будем рассматривать гаражные ворота — там технически можно поставить и те, и другие.Секционные ворота для гаража бывают: промышленными (цеха, ангары, депо, склады, магазины, автомойки и сервисы) и бытовыми (гаражи).

Сравнительная таблица секционных и распашных ворот.

	Секционные гаражные ворота	Распашные гаражные ворота
Место для ворот в открытом положении	Под потолком.	Около 1,5 метра перед проемом, справа и слева от него.
Автоматизация ворот	Возможна во время установки и на ранее установленное изделие.	Возможна при установке. Плечо привода уменьшает ширину въезда в гараж.
Минимальные требования к сооружению	Наличие опоры над проемом, заштукатуренный проем или установка каркаса.	Качественный фундамент и достаточная прочность столбов-опор и стен.
Гарантия качества	До 10 лет.	В каждом конкретном случае необходима оценка в зависимости от размера створок и объема сварочных работ.

Какие гаражные ворота лучше всего подходят для небольших гаражей

Каждый автомобилист старается максимально продлить срок службы своей машины, для чего обеспечивает ей необходимый уход и защиту. В частности, речь идёт о защите от влаги, которая способна разрушительно воздействовать на металл. Следует заметить, что во избежание коррозии необходимо обеспечить отопление гаража и сделать так, чтобы тепло не уходило через ворота. Для этого существуют так называемые утеплённые ворота с термоизоляцией.

Алюминиевые подъёмные ворота с утеплителем
Критерии выбора ворот для гаража во многом зависят от климата местности. Для южных регионов с их «мягкими» зимами можно использовать обычные ворота, тогда как для севера потребуются модели с дополнительным утеплением. Гаражные ворота с теплоизоляцией одинаково подходят для регионов как южных, так и северных широт. Они прекрасно защищают от уличного холода и препятствуют утечке тепла из помещения гаража. Самыми популярными являются алюминиевые подъёмные ворота с заполнителем полотна теплоизоляционным материалом – пенополиуретаном. Такие ворота могут иметь как ручное (механическое) управление, так и укомплектовываться пультом дистанционного управления. Большую популярность также получили модели с электрическим приводом, которые открываются и закрываются с мобильного телефона, для чего нужно предварительно установить специальное приложение.
Резиновые уплотнители для улучшения изоляции
В регионах с холодным климатом важно предпринять все меры для защиты авто от холода и влажности. Для этого в гараж лучше устанавливать утеплённые ворота и уделять особое внимание изоляции проёма для того, чтобы внутри помещения царила комфортная температура и оптимальный уровень влажности. В этих целях обычно используются специальные резиновые уплотнители, которые устанавливаются по всему периметру проёма и обеспечивают плотное прилегание гаражных ворот к нему. В сочетании с качественным утеплителем самого полотна, дополнительная изоляция в виде резиновых уплотнителей обеспечивает самые высокие показатели теплоизоляции гаражных ворот с любым типом привода. Такие модели можно использовать даже в довольно суровом климате северных регионов страны. Ворота с дополнительным утеплением обеспечивают комфортный микроклимат внутри гаража и позволяют экономить на отоплении, поскольку предотвращают утечку тепла из помещения на улицу в зимние холода.

Подписывайтесь на наш Телеграм канал

Если Вы заметили ошибку, выделите, пожалуйста, необходимый текст и нажмите Ctrl+Enter, чтобы сообщить об этом редактору.

Как выбрать гаражные ворота в зависимости от климата и региона проживания

Для начала следует внимательно изучить и далее соблюдать весь срок использования – требования по безопасности эксплуатации гаражных ворот. Это довольно сложный автоматизированный механизм – соблюдение этих правил не только продлит срок службы, но и обезопасит вашу жизнь и здоровье.

Для начала вам нужно помнить, что не следует выставлять какие-либо препятствия и самому находиться на пути воротной системы во время ее работы.

Запрещено приводить ворота в движение в том случае, если не исправен привод, но остается в заблокированном режиме. Более того, вскрывать привод и блок управления самом также запрещается.

При открытии или закрытии ворот при помощи пульта производитель не рекомендует удерживать кнопку на пульте дольше, чем 10 секунд.

Не следует прилагать излишние усилия при открытии или закрытии ворот в ручном режиме.

Также следует помнить, что гаражные ворота секционно-подъемного – это комплексная система, вносить изменения в ее конструкцию самому – категорически запрещено.

Гаражные ворота – довольно надежная и безопасная система, однако не следует доверять их управление детям младшего возраста.

Ваши гаражные ворота прослужат дольше, если вы будите регулярно (два раза в год) смазывать резиновые уплотнители и ролики, а также время от времени промывать гаражное полотно чистой водой; зимой будите очищать ворота от снега и льда; по мере загрязнения протирать фотоэлементы гаражной системы.
