Фундамент под дом своими руками пошаговая инструкция. Типовая схема монолитного плитного фундамента

Фундамент под дом своими руками пошаговая инструкция. Типовая схема монолитного плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

Принцип устройства монолитного плитного фундамента

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Ленточный фундамент своими руками.

Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

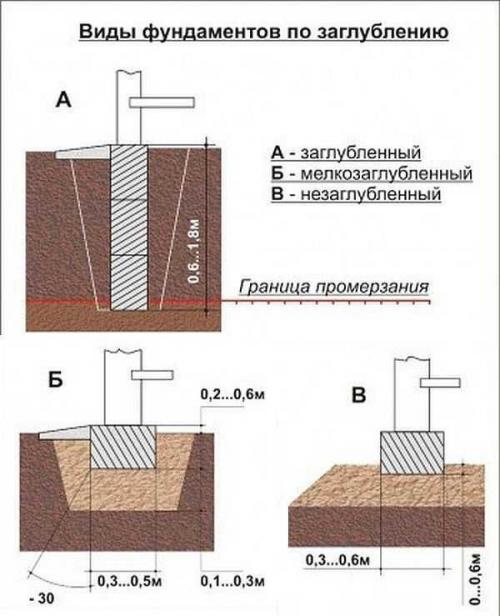

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.

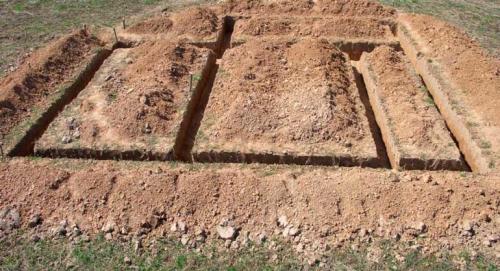

• Рытье траншеи.
• Укладка и обустройство дренажной системы.
• Создание песчаной подушки .

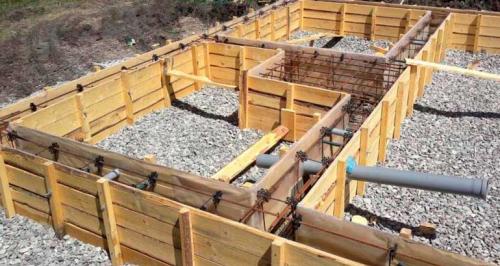

• Изготовление опалубки.
• Установка арматурного каркаса.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Разметка поверхности

Начало работ состоит в удалении верхнего слоя почвы и разметке участка. Для этого используются деревянные колья, которые устанавливаются на точках пересечения или угловых точках будущей траншеи.

Ширина выбирается исходя из расчетных параметров основания, но не менее 20 см больше, чем у ленты. Это важно, так как внутрь траншеи надо будет установить опалубку, а впоследствии — обеспечить достаточную толщину слоя засыпки пазух.

Источник: https://dizajn-interera.ru-land.com/stati/kak-sdelat-pravilnyy-lentochnyy-fundament-dlya-doma-osobennosti-konstrukcii

Как залить фундамент под дом 10 н. Ленточный фундамент своими руками: пошаговая инструкция.

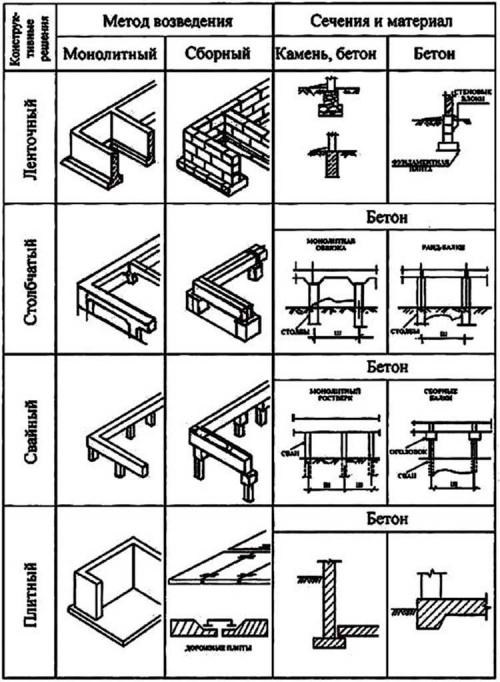

Виды фундаментов под дом по конструкции и способу изготовления.

Правильно рассчитанный и построенный фундамент является залогом долговечной и безопасной эксплуатации любого здания и сооружения. Существует определенное количество видов фундамента.но самым востребованным из всех несомненно будет ленточный. Для его изготовления не требуется дополнительного оборудования. Каждый в силах построить ленточный фундамент под дом своими руками: пошаговая инструкция по его возведению поможет в этом деле.

Ленточный фундамент под дом, сделанный своими руками.

Достоинства и недостатки ленточного типа фундамента.

Свое название он получил, так как имеет вид железобетонной ленты, заглубленной в землю. Внешние и внутренние стены строения всей своей нижней плоскостью опираются на поверхность этой ленты. По типу заглубления в землю ленточный тип фундамента бывает заглубленный (от 1,45 до 1,65 м) и с мелким заглублением (менее 1,4 м). Первый тип возводится для крупных сооружений и многоэтажных домов, а второй для малоэтажного строительства. По структуре он может быть монолитным и сборным. Монолитный заливается из бетонного раствора, а сборный делается из отдельных железобетонных блоков.

Ленточный фундамент под дом сделанный пошаговая инструкция.

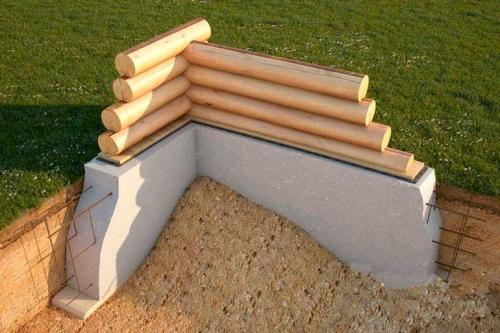

Пример обустройства ленточного фундамента для дома из деревянного сруба.

Для возведения монолитного фундамента могут применяться следующие материалы:

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

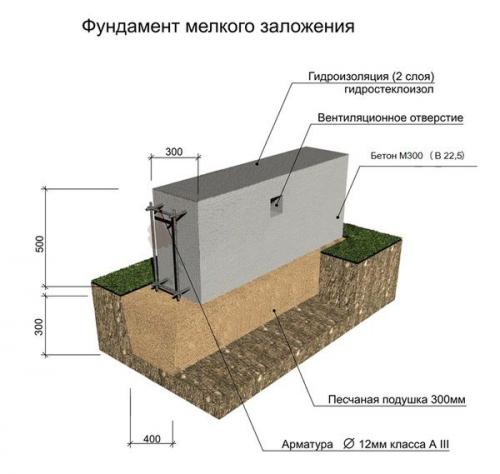

Мелкозаглубленный ленточный фундамент под дом.

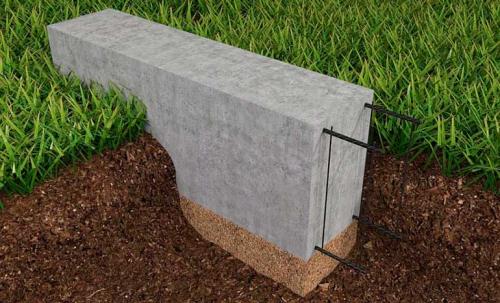

Пример ленточного фундамента с мелким заглублением.

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

• слабая восприимчивость к большим нагрузкам;
• простое возведение без использования тяжелых технических средств;
• надежность конструкции;
• возможность строительства на неоднородных по плотности грунтах;
• стены конструкции одновременно могут служить стенами в подвале дома.

Имеются у него и недостатки:

• для строительства нужно много материалов;
• требуется проведение гидроизоляционных работ.

Для строительства ленточного под дом требуется много материалов.

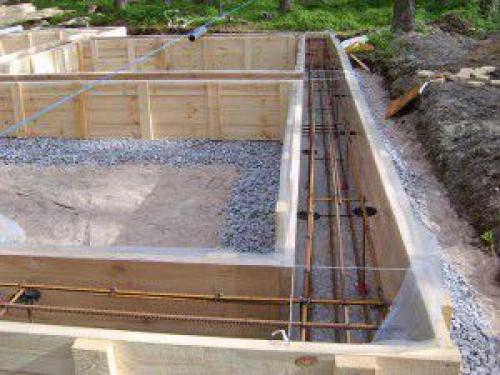

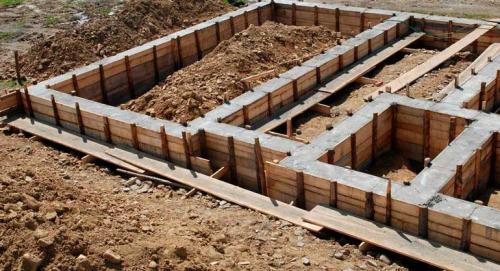

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон.

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количества раствора, уже давно придуманы калькуляторы расчета бетона на ленточный фундамент. В них достаточно ввести параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов можно также рассчитать стоимость фундамента .

Ленточный фундамент своими руками: пошаговая инструкция.

В связи с тем, что для строительства нет необходимости применять тяжелое техническое оборудование, каждый желающий может построить ленточный фундамент своими руками: пошаговая инструкция осуществления работ включает в себя несколько самостоятельных этапов.

Ленточный фундамент под дом своими руками пошаговая инструкция.

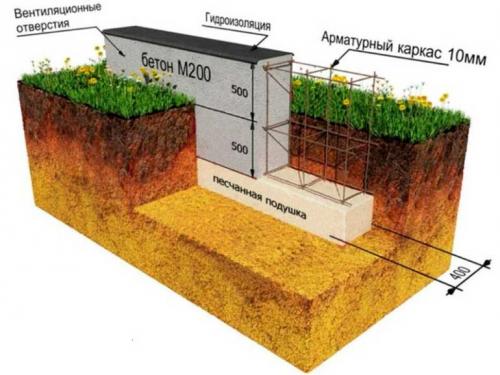

Подробная схема строительства ленточного фундамента.

Подготовка к работам и разметка по месту.

Прежде чем приступить к возведению фундамента необходимо произвести планировку местности и разметку осей. Под планировкой подразумевается выравнивание всей площадки строительства по высоте. Если перепад высоты на участке значительный, то это обстоятельство необходимо учесть при рытье траншеи. В более высоких местах копать придется глубже, зато в более низких высота фундамента будет больше.

Ленточный фундамент под дом своими руками пошаговая инструкция.

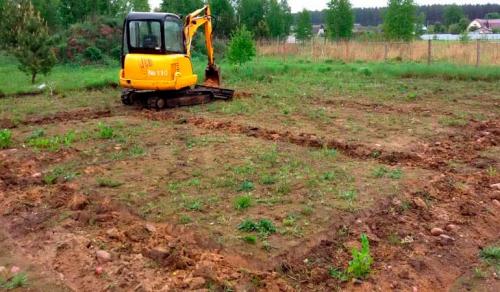

Шаг 1: Выравнивание площадки для строительства и разметка по месту.

Разметка осей производится с помощью треугольника со сторонами 3:4:5. Углы должны получиться прямыми, а все диагонали равными.

Земляные работы.

Это рытье траншеи на необходимую глубину по осям разметки. Глубина ее зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажных зданий – это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт. После окончания копки траншеи, на ее дне проводится трамбовка и дренаж слоем песка и щебня. Это называется подушкой. Ширина траншеи зависит от типа материалов, из которых будут делаться стены. Для частных домов достаточно 60 см.

Шаг 1 планировка местности и рытье траншей.

Шаг 2: Планировка местности и рытье траншеи.

Самый дешевый фундамент своими руками. Фундамент своими руками. Дешево. Быстро. Надежно.

Давно не было постов про строительство домов. А я тут другу на днях помогал. Вот и решил рассказать.

Все знают, какое дорогое удовольствие, построить свой собственный дом. Особенно большой. Ну как большой - 10*8 метров по периметру. Или по фундаменту, не знаю как правильно.

Вводные.

Друг - Денис - 1 шт - бесценно.

Желание друга постоить дом - огромное.

Желание, мое, помочь другу в строительстве дома -огромноебольшое.

Дом начинается стуалетафундамента.

Сначала Денис хотел заказать ленточный фундамент. Для этого нужно было копать. Много копать.

Копать

10+10+8+8 метров=36 метров

Ширина 50 см

глубина 1,5 метра

Копать самому оказалось оченьленивотяжело. Решили нанять Друзей из Азии. Они согласились только за 8000 рублей.

Плюсуем туда еще опалубку и вязку арматуры = 6000 рублей

Итого уже 14000 рублей.

Ну естественно еще и цемент, но он в любом случае нужен, пока не будем его учитывать, потом объясню почему.

В итоге было принято решение сделать все самим и качественно, ну точнее 14000 рублейпропить в следующую субботусэкономить.

Купили буровую установку и нашли нефть, так бы я рассказывал мужикам на рыбалке.

Но мы купили обычный земляной бур.

У нас было 2 пластмассовых ведра, пластмассовое корыто, 100 кг арматуры, 6 кубов досок, 13 мешков цемента S500, одна лопата, 100 литров воды для раствора, 5 кубов чистейшего речного песка, 4 литра воды питьевой, жаренная курица в переносном чемоданчике холодильнике, соленые огурцы,2 грамма фена,жестокое похмелье у меня и отличную погоду. Единственное, что меня беспокоило — это палящее солнце и загар. В мире нет никого более беспомощного, безответственного и безнравственного, чем человек с обожженной кожей. И я знал, что довольно скоро мы в это окунёмся.

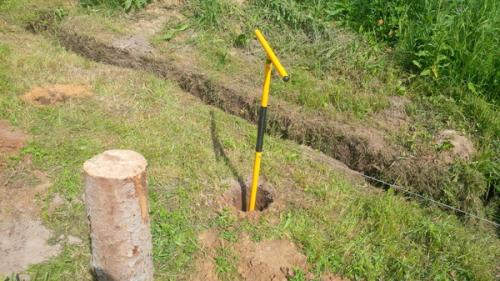

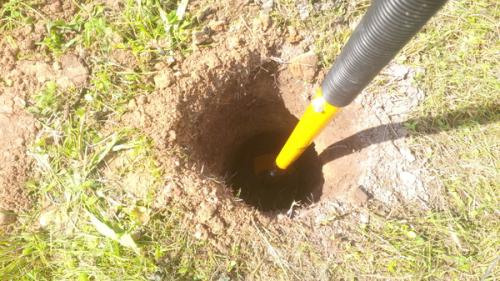

Я бурил. 1,5 метра, каждая лунка.

Долго и упорно. По кругу периметра получилось 24 лунки или дырки, кому как нравится.

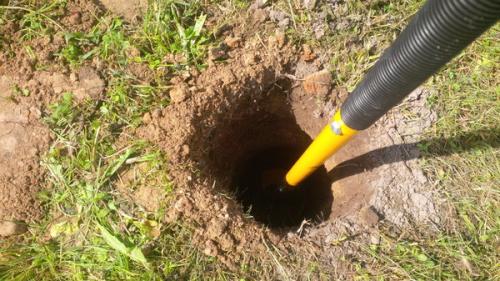

Бур вкручивается очень хорошо. Я, честно говоря, был удивлен. НО. Больше 3-х оборотов за раз, вкапываться не стоит, потом просто его не вытащить. Особенно на глубине больше метра, где глина. Четко и методично по 2 оборота.

Кому интересно зачем пенек. Отвечу в коментах.

На каждую лунку уходит примерно 15 минут. Когда уже натренировался. На первые 3 ушло 1,5 часа. Но тут еще играло роль похмелье. Я хорошенько погулял в пятницу.

Сразу за мной шел Денис с песком в тачке изакапывал лункиделал подушки, по две лопаты песка в каждую лунку.

Ну а далее все просто. В каждую лунку заливаем раствор, вставляем пару арматур, для ….сами знаете чего. Таким образом у нас получается 24 столба, высотой или глубиной 1,5 метра вниз.

После того как все это дело застынет. Обкапываем немного по периметру и делаем опалубку. Чтобы в дальнейшем залить бетон. Который мы сами конечно месить не будем, так как это уже очень долго и тяжело. 36 метров в длинну будем фундамент. А высота его 40 сантиметров.

Про опалубку пост будет позже.

Надеюсь все получится.

В итоге мы сильно сэкономили. Хоть и потратили время - один выходной с 9.00 до 16.00 с перерывом на обед.

Спасибо за внимание.

Правильный фундамент для дома. Ленточный фундамент: в чем его отличие

Смотря на фото фундамента ниже, сразу становится понятно, почему он получил такое название. Конструкция представляет собой ленты, вкопанные в землю, всю нагрузку несущих элементов дома они принимают на себя.

Глубину заложения ленточного фундамента определяют в зависимости от материалов, из которых он возводится. Устройство ленточного фундамента для частного дома немного отличается в зависимости от разновидности самой ленты. Различают два основных вида ленточного фундамента: монолитный и сборный. Первый вариант конструкции возводят сразу на участке, второй – собирают из железобетонных блоков. Их производят на заводах, после привозят на место строительства и при помощи специализированной техники возводят сборный ленточный фундамент.

Ленточный фундамент Источник journal.n1.ru

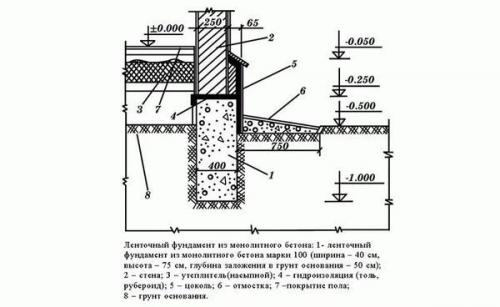

Монолитный ленточный фундамент – армированная железобетонная конструкция, в плане надежности и долговечности превосходит сборный тип, поскольку отличается большей устойчивостью к деформирующим нагрузкам и практически не подвергается размытию грунтовыми водами.

Сборный тип ленточного фундамента возводят не только из блоков, но и из бутового камня – бутобетонный (состоит из бетона и валунов). Также к сборному типу относится кирпичный фундамент, он применяется для строительства домов не более пяти этажей.

Ленточные фундаменты классифицируют на два вида по глубине закладки: мелкозаглубленные и конструкции глубокого заложения. Подошва мелкозаглубленных ленточных фундаментов размещается выше уровня промерзания грунта – на расстоянии 30–80 см от его поверхности. Фундаменты глубокого залегания углубляют на 1,5–2 м, то есть подошва располагается ниже границы промерзания земли.

Мелкозаглубленный ленточный фундамент Источник doka-metal.ru

Фундаменты мелкого заложения ленточного типа подходят для строительства домов не более двух этажей при условии, что почва на месте возведения конструкции не склонна к пучению. А вот фундаменты глубокого заложения можно использовать в грунтах, склонных к температурному расширению.

Основным преимуществом ленточных фундаментов можно назвать сравнительно невысокие затраты на строительство, за исключением сборной конструкции из фундаментных блоков, поскольку их стоимость довольно внушительна.

Ленточный фундамент из блоков Источник t-spectr.ru

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Плюсы и минусы ленточного фундамента из блоков ФБС

Преимущества:

• короткие сроки возведения (при наличии грамотных специалистов и специальной техники ленточный фундамент из блоков строится гораздо быстрее монолитного);
• блоки изготавливаются из высокопрочного бетона в соответствии со всеми стандартами, поэтому фундамент из них получается морозоустойчивый и способный выдерживать большие нагрузки;
• каждое изделие имеет стабильную геометрию;
• в некоторых блоках предусмотрены пазы, увеличивающие прочность конструкции;
• легко рассчитать количество необходимого материала для строительства фундамента;
• подходят для укладки на любых грунтах.

Недостатки:

• высокая цена (в отличие от монолитного, такой фундамент обойдётся намного дороже);
• установка фундаментных блоков требует создания качественной гидроизоляции и заделки швов;
• монтаж возможен только при наличии специальной техники;
• требуется качественное основание для укладки блоков;
• не исключен риск усадки.

Несмотря на количество недостатков, такой вид фундамента все же используется в строительстве, и довольно часто.

Еще один вариант ленточного фундамента из блоков Источник proffu.ru

Плитный фундамент для дома

Монолитная плита представляет собой фундамент, занимающий всю площадь дома. Такой вид конструкции является довольно затратным, потому что для строительства понадобится очень много бетона и арматуры, однако большие вложения оправдываются высокой надежностью плиты в проблемных грунтах.

Монолитную плиту классифицируют как плавающий фундамент, все нагрузки на нее распределяются равномерно, что полностью исключает любые деформации в склонной к горизонтальным сдвигам или пучинистой почве.

Особенности возведения: вырывается котлован нужного размера, подготавливается основание, обустраивается армированный пояс, после этого осуществляется его заполнение раствором. Плита не имеет большой толщины, однако отличается достаточно хорошей несущей способностью и высокими прочностными характеристиками.

Фундамент для дома из чего сделать. Конструктивные особенности и предназначение

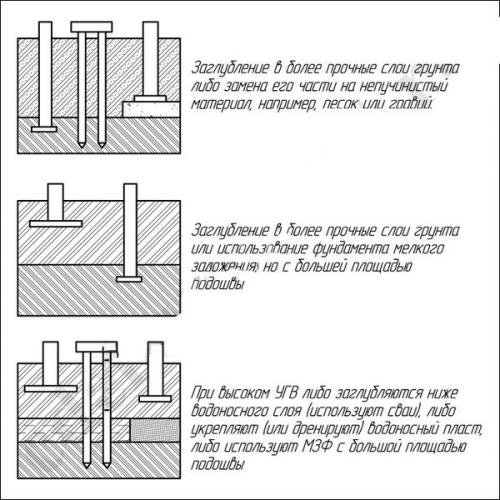

Грунт любого типа способен выдерживать конкретный вес, не проседая. Человек этого обычно не видит, так как весит сравнительно мало, однако основательная конструкция одноэтажного частного дома или двухэтажного коттеджа весит не менее нескольких десятков тонн. Такой вес способна выдержать разве что цельная скала, но подобная местность на участке плюсом обычно не считается, поэтому дома возводят на более мягком грунте.

Фундамент – это как раз заменитель такой скалы, который позволяет сделать основание более устойчивым. В современные СНиП входят конкретные нормы, касающиеся сооружения фундаментов. Главный ГОСТ, регламентирующий возведение таких конструкций, – это СП 22.13330.2016 «Основания зданий и сооружений». Игнорирование норм, указанных в этом документе, может не только привести к разрушению здания, но и повлечь за собой ответственность за нанесенные убытки.

У больших строительных компаний соответствующими расчетами занимаются специалисты, а вот человеку, решившему построить загородный дом своими руками, придется или заказывать расчеты, или подробно вникать во все детали.

Для сооружения фундамента используются материалы более твердые, нежели окружающий грунт. Обычно это бетон, камень или древесина – в зависимости от веса будущей конструкции. В большинстве случаев устройство основания предполагает, что оно проникает вглубь грунта ниже уровня промерзания. Это гарантирует, что промерзшая земля не вспучится, поэтому риск растрескивания стен и расхождения узлов здания расценивается как незначительный. Исключением может стать разве что ситуация, в которой легкий садовый домик обустраивается поверх непучинистых грунтов.

Точный выбор разновидности фундамента зависит от многочисленных факторов , среди которых не только вес строения, но и его архитектурная форма, специфика грунта, уровень сейсмической активности в регионе, при этом некоторые виды материалов выдвигают собственные требования к условиям проведения работ. Например, с бетоном можно работать только при температуре выше 5 градусов, так что в зимнее время выполнить заказ можно только при условии электроподогрева.

Лучший фундамент для дома. Достоинства и разновидности монолитной плиты

Рассмотрим монолитный фундамент, плюсы и минусы этого типа для дома, а также, чем он отличается от ленточного. Главная особенность такого основания заключается в том, что он имеет высокую устойчивость к различным изменениям в грунте, например, пучению или во время движения грунтовых вод. Это обеспечивает ему высокую надёжность на мягких грунтах.

Одним из плюсов монолита является распределение веса по всей площади конструкции, что позволяет зданию проседать в землю меньше и равномернее. При сдвигах почвы вся конструкция немного «плывёт» по поверхности. Это даёт дополнительную защиту от сейсмической активности, так как дом просто съедет, а вероятность того, что фундамент при этом сломается намного меньше.

Как и при ленточном основании, плита делается из железобетона, а её толщина не должна быть меньше 25-30 см для безопасной прочности. Чаще всего заливка плиты происходит по слоям, которым дают подсохнуть. После этого фундаменту даётся время на набор прочности и его сушат 25-30 дней.

Пример подсыхающей монолитной плиты Источник brusovoy-srub.ru

Для установки фундаментной плиты не требуется разрывать траншеи, но нужно проводить подготовительные работы для улучшения качества. Независимо от того ленточный или плитный фундамент выбран под постройку, придётся снять слой почвы. У «ленты» роется траншея, а у плиты требуется сделать котлован.

Чаще всего снимается верхний слой гумуса, после чего площадка выравнивается. На подготовленную поверхность нужно насыпать слой дренажа (из щебня или аналогичного материала) и песка (для уменьшения последствий вспучивания).

По окончанию подготовки следует положить слой гидроизоляции поверх песка и сделать опалубку, в которую и будет заливаться бетон. Перед этим рекомендуется подложить под фундамент теплоизоляцию в виде экструдированного пенополистирола. Это поможет уменьшить отток тепла в землю.

Фундамент монолитная плита, плюсы и минусы, которого являются определяющим фактором при выборе его в качестве основы, редко используется вместо ленты из-за своих особенностей. Но иногда геологические условия не позволяют выбрать другой вид фундамента.

Схема утепления монолитной основы Источник www.porplast.ru

Одним из минусов плитного основания является длительность постройки. Каждый слой должен просыхать некоторое время, а готовая плита около месяца, поэтому весь процесс постройки займёт много времени. Но это можно считать и плюсом, так как не требуется оборудовать перекрытие для 1 этажа.

Также на такой фундамент уходит много средств из-за арматуры, бетона и теплоизоляции, но имеет смысл сначала произвести расчёт, так как может получится что «лента» выйдет дороже или аналогично по затратам.

При подготовке к заливке потребуется тщательно выравнивать участок, а для этого рекомендуется использовать специальную строительную технику. Главным недостатком плитного основания является сложность обустройства подвала, так как сделать его можно только в том случае, если плита будет выступать в роли пола цокольного этажа.

Существует несколько разновидностей плитного фундамента, которые отличаются по форме или типу сборки:

• Сборная плита делается из готовых блоков из железобетона, которые укладываются на готовый котлован, в который положили дренаж, песок и утеплитель. Главным плюсом такой конструкции является её быстрая сборка.
