Ворота из профнастила на гараж своими руками. Распашные ворота из профнастила с НУЛЯ!!!

Ворота из профнастила на гараж своими руками. Распашные ворота из профнастила с НУЛЯ!!!

(фотографии, инструкция,

Несомненно, самым распространённым типом ворот являются распашные ворота. Так как же сделать распашные ворота из профнастила своими руками? Если вас интересует ответ на этот вопрос, то вы попали по адресу.

Рассмотрим процесс создания распашных ворот своими руками из профнастила и профильной трубы на конкретном примере.

В данном случае, автор видео мастер-класса начинает создание ограждения вместе с воротами полностью с нуля , но мы с вами, пока что, будем считать, что забор у нас создан, и столбы уже стоят, готовые к установке ворот. Про создание же самого забора я расскажу вам в данной статье позже, наберитесь терпения.

Самый популярный вопрос: «А с чего начать?» . Конечно же, с выбора материала. В нашем случае, подходящий материал уже известен: стандартный профнастил и профильная труба с площадью поперечного сечения 20х40 миллиметров.

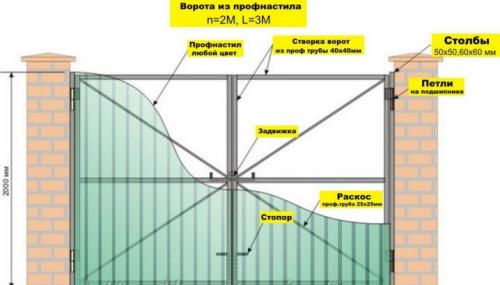

После того, как материал определён, необходимо снять мерки (длину и ширину) с проёма для ворот. Затем, для наглядности, я советую изобразить простенькую схему будущих ворот с намеченными на ней размерами.

По данной схеме будет гораздо проще создавать ворота своими руками.

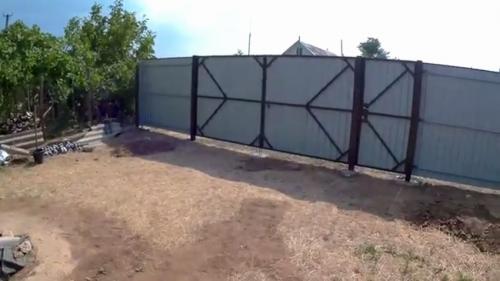

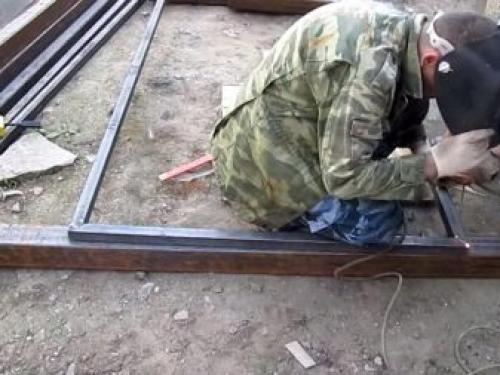

Профнастил и профильная труба нарезается по нужным размерам. После чего, из профтрубы создаётся металлический каркас ворот, который с лицевой стороны обшивается заготовленным профнастилом.

Забор из профильной трубы. Забор из профтрубы - материалы

Если речь идет о заборе из профтрубы и профнастила, в основном применяются профилированные листы марок С8, С20, С21. С8 - дешевле, шире (полезная ширина 1150 мм.) и подойдет для любых ограждений, где нет высокой ветровой нагрузки. С20 и С21 напротив, обойдутся дороже, зато имеют большую прочность и устойчивость к изгибу - подойдут для высоких оград и открытых участков. С поликарбонатом та же история. Чем большую вы хотите надежность и долговечность, тем дороже будет материал. Наиболее прочный забор из профильной трубы и поликарбоната выйдет при использовании монолитного материала с толщиной от 6 мм.

Забор из профтрубы - ограничения по установке

Чтобы не возникло проблем с регистрацией ограждения в БТИ, не было территориальных и иных споров с соседями при установке забора из профтрубы стоит учитывать рекомендации данные в СНИП (светопроницаемость, высота, расстояние до объектов и прочее). В частности, ограничения по высоте составляют 2,2 метра. Если общественный тротуар расположен ближе чем на 1,5 метра от вашей ограды, ворота должны открываться внутрь или вбок, чтобы не мешать проезду/проходу. Для дачных участков актуальна светопроницаемость. Так, если с лицевой стороны вы решили делать секционный забор из профильной трубы с наполнением из профнастила, для ограждения между участками применять заполнение нельзя. Высота глухой ограды здесь не должна превышать 75 см. - в противном случае соседний участок будет затенен, и это может привести к недовольству и спорам. Но такой высоты естественно мало. Поэтому для этих случаев можно сделать забор из профтрубы и сетки рабицы - он прозрачен, стоит дешевле, защищает от проникновения. Рекомендованное расстояние от ограды до дороги - 5 метров. Этого достаточно, чтобы не уменьшать территорию, и в тоже время его хватит для снижения уровня шума.

Ворота и калитки для частного дома. Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами . К ним будут привариваться навесные опоры.

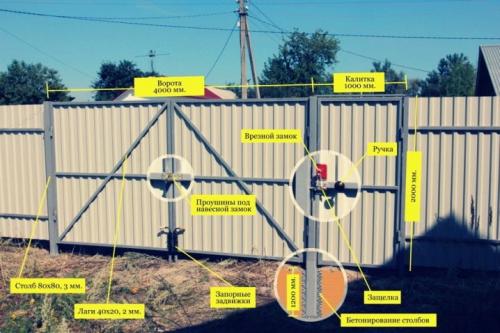

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части . Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

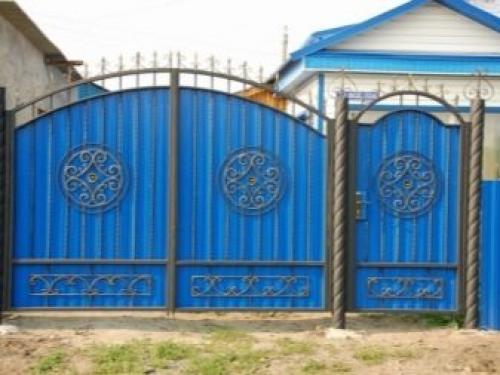

Распашные ворота из профнастила. Профнастил — преимущества и недостатки

Профнастил является достаточно прочным строительным материалом, который пользуется большой популярностью. Благодаря его прочному покрытию он имеет хорошую защиту от воды и снега. Большой выбор различных видов профнастила и цветов позволяет владельцам частных домов сооружать конструкции по своему усмотрению. При выборе профнастила большое значение имеет его вес. Конструкция ворот получается достаточно лёгкой и удобной для открывания.

Распашные ворота из профнастила на кирпичных опорах

Преимущества

• Высокая прочность материала, благодаря чему забор может выдерживать большие механические нагрузки, в том числе и сильные порывы ветра;
• Устойчивость к коррозии. Такой эффект достигается за счёт использования современных высокопрочных покрытий, срок службы которых может достигать более 40 лет. Защитный слой состоит из трёх покрытий: антикоррозийного, полимерного и водоотталкивающего;
• Небольшая толщина делает листы достаточно лёгкими, что упрощает процесс монтажа конструкции;
• Ворота можно сделать за несколько дней при наличии всех необходимых инструментов и дополнительных материалов;
• Невысокая стоимость профлистов;
• Долговечность материала. Конструкции ворот из профлиста могут простоять около 25 лет и при этом не требуют особенного ухода;
• Возможность выбора цветовой палитры и фактуры исходя из личных предпочтений;
• Возможность строительства забора любой высоты, так как максимальная длина листа составляет 12 метров;
• Экономия на отделочных материалах. Листы профнастила не подвержены воздействию солнечных лучей, поэтому не теряют свой цвет.

Ворота Откатные. Сообщества › Сделай Сам › Блог › Откатные ворота из подручных материалов.

Когда начинал строительство вокруг было голое поле. Сейчас у всех заборы, не стал выделяться и тоже озаборился. Стал вопрос сделать ворота. Переднюю часть участка огородил временным забором, потом, когда разбогатею переделаю на каменные столбы и кованный забор. Пока богатству свалится не откуда, каменный забор в ближайшие лет пять-десять не предвидится, поэтому решил сделать откатные ворота, так как распашные мне не нравятся в принципе. Занимают место, боятся ветра и т.д. Откатные сделать проще не куда, позвонил, узнал. Цена… кусается от 51 000. Посмотрел что предлагает тырнет, в основном комплект роликов и балку, удобно и практично но цена то же не совсем гуманная, 15 тысяч жалко стало, плюс металл, профлист ещё тысяч на пять. Во общем материала на 20 000 с хвостиком. А если прибавить электропривод, датчики, брелки плюс ещё 40 000. Для меня получилась вся эта арифметика — дорого. Но ворота всё равно хочется. Может кому то и смешные деньги. Но я решил не много с экономить.
Для начала, прикинул как можно сделать просто и с минимальными затратами. Оговорюсь сразу, ворота будут лёгкими. Первое что пришло на ум, четыре ролика крепим к столбам забора, два швеллера один в низ а второй на верх ворот. Всё, ворота готовы.

По идее всё хорошо, но верхний швеллер будет постоянно забиваться, летом грязью, зимой снегом и льдом. Выход – закрывать верхнюю часть ворот от загрязнения. Хорошо, берём другую конструкцию, убираем швеллер и меняем ролики. Так получилось гораздо лучше и проще.

Ролики с проточкой по ширине балки ворот. На рисунке всё просто. Можно объединить две идеи, с низу оставить швеллер, а с верху ролик с балкой. Да, на балку то же будет попадать пыль и снег, но там нет бортиков и это будет самоочищаться.Перешёл к воплощению идей в жизнь. Токаря искать не стал, знакомых нет, поехал по магазинам запчастей, не только автомобильных, смотрел все возможные ролики, подшипники, натяжители… В общем всё, что можно приспособить. В итоге нашёл вот такие ролики…Прикупил четыре штуки, три китайских по 140 рублей и один Российский за 250 рублей. Это ролик усиленный натяжителя ремня. Был ещё немецкий но за 500 рублей. По качеству больше понравился Российский, там подшипник более широкий, на немецком пластмасса не очень.Прикупил металлДва швеллера № 5 по 6 метровПрофтруба 50х25х2 — 6 штук по 6 метров (можно и 40х20х2 они легче)Уголок 75х75х5 – 6,5 метов.

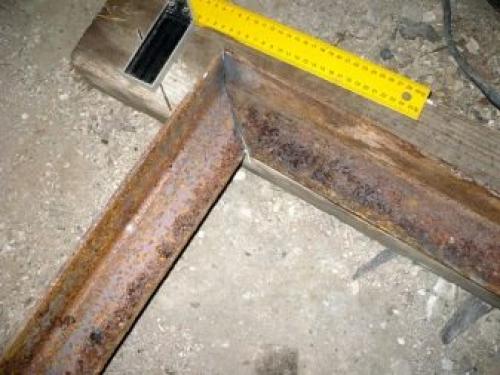

Делаем заготовки:— нижнюю балку. Привариваем к швеллеру профтрубу.

— верхнюю балку. Свариваем две профтрубы букой – Т.

Получаем две несущие балки, нижнюю и верхнюю.

При сваривании балок учитываем толщину профлиста 8 мм. Швеллер 5см, профтруба 2,5 см. 2,5 пополам получается полка 1,25 см. Делаем сторону полки внешнюю, где будет прикручиваться профлист 1,5 см, а обратную 1см. Выпуски на балках 10 см. Из-за проёма ворот который у меня 4м 30см. Решил уменьшить его до 4 метров.Теперь выходим, как говорят в поле. Имеем вот такой кусок забора и проём под ворота.Первым делом размечаем ворота на месте и выставляем нижний 75х75х5 опорный уголок на котором будут крепиться опорные ролики.Устанавливаем первый ролик, пока временно. Привариваем кусок уголка к стойке забора и принимаем её за точку отсчёта.

Ролик выпустил на 10 см от стойки для уменьшения проёма ворот.

Устанавливаем нижнюю балку ворот на ролик (сваренный швеллер и профтруба) и временную опору на противоположной стороне забора, выравниваем по уровню.Привариваем опорный уголок ворот предварительно надрезав его и отогнув края.

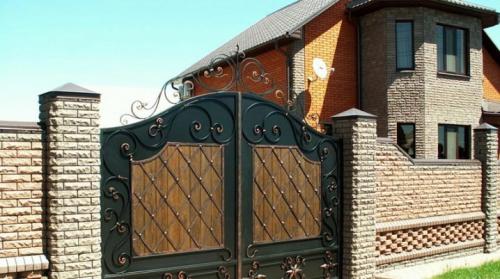

Кованые ворота: все тонкости выбора материала и этапы монтажа

Кованые ворота, изготовленные из высококачественных материалов, являются прочной конструкцией, которая способна прослужить своему владельцу многие годы. Они становятся визитной карточкой хозяина дома и создают положительное впечатление, добавляя участку большую ценность.

Особенности

Кованые изделия остаются популярными уже на протяжении многих лет, благодаря чему производители могут представить богатый ассортиментный ряд изделий из железа, которые отличаются не только дизайном конструкции, но и материалом для изготовления, а также типом движения створок. Такие изделия становятся прекрасным дополнением любого земельного участка и гарантируют ему надёжность. Но помимо гарантии защиты, нельзя упускать из внимания, что кованые ворота отвечают и за солидный внешний вид, который конструкция приобретает благодаря разнообразным узорам, способным придать обыкновенной металлической решётке оригинальный вид.

Самая уникальная особенность кованых ворот – их оригинальный дизайн , который становится неповторимым, так как чертежи разрабатываются непосредственно самим заказчиком. И уже на основе образцов узоров и дополнительных деталей создаётся основная схема конструкции ворот, которая становится прямым воплощением оригинальности и индивидуальности будущего владельца.

Кованые изделия прекрасным образом сочетаются и с деревом, и с кирпичом, и даже с каменным ограждением. Не влияет на красоту изделия и ландшафт – оно гармонично вписывается в любой пейзаж.

Особенности кованых ворот заключаются не только в их внешнем виде, но и в технологии производства. Компьютерные технологии позволяют без труда разработать дизайн изделия в виде трёхмерного изображения, что позволяет заказчику оценить конструкцию и в случае чего внести исправления в эскиз совместно с дизайнером. Конструкция ворот может быть создана полностью вручную либо с использованием штампованных заготовок.

Для ковки используется нержавеющая сталь, а вот остальные детали могут быть из металла. Каждая деталь конструкции обязательно обрабатывается тремя видами составов: грунтовка увеличивает эксплуатационный срок изделия, нитрокраска обеспечивает незаметность стыков кованых элементов, антикоррозийное покрытие делает материал более устойчивым к влияниям окружающей среды.

В совокупности эксплуатационные характеристики и эстетика конструкции придают кованым воротам немалую ценность, которая находит практическое отражение в ряде преимуществ этих изделий.

Преимущества и недостатки

Конструкции кованых ворот могут иметь различные характеристики, но в общих чертах все эти изделия имеют аналогичные преимущества и недостатки.

Преимущества кованых изделий:

• Универсальность. Они без труда сочетаются с любыми материалами и экстерьерами зданий.
• Такие ворота просты в уходе и не требуют к себе много внимания и заботы.
• Широкий ассортиментный ряд представляет большое количество готовых изделий различных стилевых направлений и дизайна. Готовые ворота без труда можно подобрать к ландшафту участка, его стилистике и особенностям, учитывается также требуемый тип входа или въезда на территорию, степень защиты и надёжности.

• Также всегда можно заказать конструкцию по индивидуальным требованиям. Отсюда и третье преимущество кованых ворот – их эксклюзивность.
• Высокий эксплуатационный срок является, пожалуй, одним из главных преимуществ этих конструкций. Благодаря прочности и надёжности металла, качеству ковки ворота способны прослужить довольно долгое время без потери своих эксплуатационных и эстетических характеристик.
• Независимость от погодных условий зачастую становится приоритетной характеристикой при выборе ворот, особенно в зонах с суровыми климатическими условиями. Ещё при изготовлении конструкцию обрабатывают специальными антикоррозийными составами, которые защищают материал от неблагоприятного влияния окружающей среды. Также при самостоятельной обработке изделия антикоррозийными средствами можно увеличить срок эксплуатации на несколько десятилетий.

Видео самый простой вариант ворот с профнастила делаю каркас
