Столбчатый фундамент свайный. Преимущества решения

18.01.2020 в 20:37

Столбчатый фундамент свайный. Преимущества решения

За время использования такого вида конструкции фундамента пользователи и строители успели составить определенный список положительных качеств, которые были выявлены. Среди них можно выделить:

  • возможность самостоятельного проектирования;
  • относительная простота расчетов;
  • возможность использования на различных видах почв;
  • возможность использования на участках с перепадами уровня;
  • возможность избежать планирования участка;
  • высокая скорость возведения;
  • продолжительный срок службы;
  • сравнительно низкая стоимость проекта.

Возможно, эти нюансы относятся не ко всем разновидностям конструкций столбчатых фундаментов, но для классической конструкции с бетонным ростверком это именно так. Есть и свои минусы, которых значительно меньше. Одним из них является невозможность строительства тяжелых зданий, стены которых состоят из кирпича. Последний способен оказывать значительное давление на основу, что часто приводит к разрушению. Происходит это вследствие усадки, хотя в промышленных масштабах такая конструкция фундамента применяется для кирпичных зданий на грунтах с вечной мерзлотой. Другим неприятным моментом является отсутствие возможности устроить подвал или гараж непосредственно под домом, т. к. фундамент такого типа не предусматривает закладку монолитной конструкции на большую глубину.

Обратите внимание! Столбчатые фундаменты чаще всего применяются для возведения конструкций, в которых используются газонаполненные блоки или которые выполнены по каркасной технологии. Также допускается устройство строений из оцилиндрованного бревна.

Калькулятор бетона для свай. Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет свайного фундамента калькулятор. Онлайн калькулятор расчета столбчатого фундамента

*Как выбрать тип столба.

Столбы могут быть как с круглым так и с прямоугольным основанием, а также с круглой или прямоугольной основной частью. Если вы затрудняетесь с выбором, оставьте тип 1 по умолчанию

*Размеры столбов

**Что такое ростверк

Верхняя часть столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Ростверк выполняется в виде балок, плит или бетонной ленты, объединяющих столбы и служащих опорной конструкцией для возводимых элементов здания (сооружения).

Расчет столбчатого фундамента под колонну онлайн. Пример упрощённого расчёта столбчатого фундамента

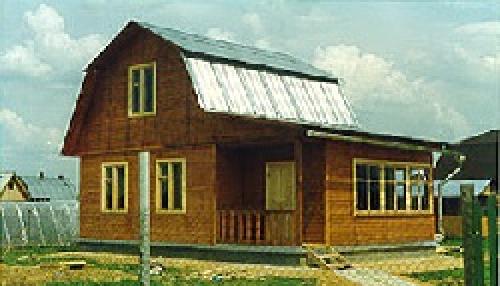

Расчет столбчатого фундамента под колонну онлайн. Пример упрощённого расчёта столбчатого фундамента     Рассчитаем столбчатый фундамент (на круглых столбах) для небольшого каркасно-щитового дома (см.рис. слева) размером 5х6 метров. Высота 1-го этажа 2,7 м, высота фронтона — 2,5 м. Кровля шиферная. Несущий грунт — суглинок (Rо = 3,5 кг/см²). Глубина промерзания 1,3 метра.

    Итак, необходимо рассчитать вес дома.

1) Площадь всех стен, включая фронтоны, в нашем случае получится равной 72 м², а масса их 72 × 50 = 3600 кг

2) В доме имеется цокольное (пол 1-го этажа) и межэтажное (между 1-м и мансардным этажами) перекрытия. Их общая площадь 60 м², а масса 60 × 100 = 6000 кг

3) Эксплуатационная нагрузка имеется также и на 1-м и на мансардном этаже. Значение её будет равно 60 × 210 = 12600 кг

4) Площадь крыши составляет в нашем примере около 46 м². Масса её при шиферной кровле 46 × 50 = 2300 кг

5) Снеговую нагрузку принимаем равной нулю, т.к. угол наклона скатов крыши больше 60º.

6) Определим предварительную массу фундамента. Для этого нужно условно выбрать диаметр будущих столбов и их количество. Допустим у нас есть бур диаметром 400 мм, его и возьмём. Число столбов предварительно берётся исходя из условия — один столб на 2 метра периметра фундамента. У нас получится 22/2 = 11 штук.

    Объём одного столба высотой 2 метра (заглубляем на 0,2 м ниже глубины промерзания + 0,5 метра возвышается над землёй): π × 0,2² × 2 = 0,24 м³, а масса его 0,24 × 2500 = 600 кг.

   Масса всего фундамента 600 × 11 = 6600 кг.

7) Суммируем все полученные значения и определяем общий вес дома:    Р = 31100кг

8) Минимальная необходимая суммарная площадь оснований всех столбов будет равна:

S = 1,3×31100/3,5 = 11550 см²

9) Площадь основания одного столба диаметром 400 мм будет равна 1250 см². Следовательно в нашем фундаменте должно быть минимум  11550/1250 = 10 столбов.

    При уменьшении диаметра столбов их число будет увеличиваться и наоборот. Например, если мы возьмём бур 300 мм, то нужно будет сделать минимум 16 столбов.

    Определив минимально допустимое число столбов фундамента, делают их разбивку по периметру. В-первую очередь их устанавливают в наиболее нагруженных местах — это углы дома и соединения наружных и внутренних стен. Остальные столбы равномерно распределяют по периметру, при необходимости добавляя к полученному минимальному числу ещё несколько штук для симметрии. Главное правило здесь — больше можно, меньше нельзя.

Расчет столбчатого фундамента под колонну онлайн. Пример упрощённого расчёта столбчатого фундамента     Важное замечание: если дом имеет какую либо более лёгкую пристройку, например, веранду, минимально допустимое количество столбов для неё считается отдельно от дома. Очевидно, что оно будет меньше.

    Часто при строительстве более тяжёлых домов на грунтах с малой несущей способностью число столбов получается очень большим, и чтобы его уменьшить, нужно существенно увеличивать диаметр подошвы. Простые земляные буры для этого не подходят. Здесь на помощь приходит технология «ТИСЭ». Она рассмотрена в статье «Фундамент ТИСЭ — технология, достоинства и недостатки» .

Калькулятор столбчатого фундамента. Калькулятор нагрузки на свайный или столбчатый фундамент

Свайный фундамент может выручить в тех обстоятельствах, когда никакой другой тип основы под строящееся здание невозможен или же становится чрезвычайно сложным и невыгодным. Сваи, заглублённые ниже уровня промерзания грунта и достигшие плотных его слоев, способны выдержать очень серьезную нагрузку. Безусловно, это требует правильных расчётов их несущей способности и, исходя из этого и общей нагрузки – количества и схемы расстановки.

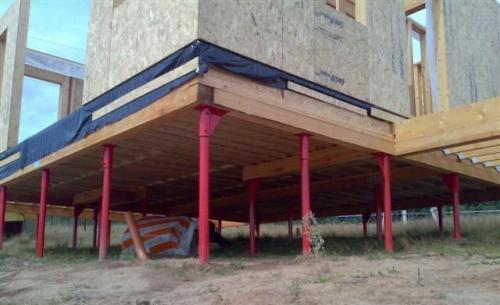

Столбчатый фундамент свайный. Преимущества решения 02

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Это, кстати, касается и столбчатого фундамента – возможности опор не безграничны, и чрезвычайно важно правильно распределить нагрузку на них. Значит, необходимо каким-то образом оценить, какую же весовую и эксплуатационную нагрузку будет оказывать планируемое к постройке здание на подобное основание. Быстро и с достаточной степенью точности это поможет сделать калькулятор расчета нагрузки на свайный или столбчатый фундамент.

Ниже будут приведены необходимые пояснения по порядку проведения расчетов.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Пояснения по проведению расчетов

Безусловно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке вполне может помочь оценить складывающуюся картину.

Нагрузка, выпадающая на свайный фундамент, в первую очередь включает массу самой постройки, планируемой к возведению.

В калькуляторе предусмотрено внесение площадей стен и указание материала их изготовления. При желании, чтобы получить более корректный результат, можно исключить из площади оконные и дверные проемы. Подсчет площадей стен необходимо провести отдельно, согласуюсь с имеющимся планом или хотя бы наметками на будущее строительство. Правильно рассчитать площадь поможет специальная публикация портала.

Расчет площадей – быстро и точно

Даже простейшие геометрические формулы иногда подзабываются, и это не говоря о более сложных случаях. Ничего страшного: откройте по ссылке статью, специально посвященную расчету площадей – там изложен порядок вычислений, размещены удобные калькуляторы.

Цены на винтовые сваи

винтовые сваи

Внешние стены и внутренние капитальные перегородки могут отличаться и толщиной, и материалом изготовления. Поэтому пользователю предоставляется возможность внесения двух вариантов стен. Если такой необходимости нет, то просто в поле ввода площади оставляется значение «0».

Далее, следуют поля ввода параметров перекрытий, где также предусмотрены два возможных варианта, например, для пола первого этажа и для чердачного перекрытия. В программу расчета уже внесены необходимые поправки на эксплуатационные нагрузки на перекрытия – вес мебели и других предметов обстановки, динамическое воздействие от находящихся в доме людей и т.п.

Следующий блок ввода данных – это параметры крыши. При выборе типа кровли сразу будет учтена и средняя масса стропильной системы. Кроме того, на кровлю зимой оказывается немалая нагрузка от выпавшего снега. Чтобы учесть этот фактор, необходимо указать зону своего региона по уровню снеговой нагрузки (по предложенной карте-схеме), и крутизну скатов кровли.

Столбчатый фундамент свайный. Преимущества решения 03

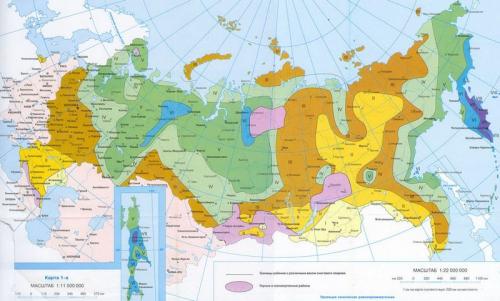

Карта-схема для определения своей зоны по среднестатистическому уровню снеговой нагрузки на кровлю

Сваи или столбы соединяются брусом обвязки либо ростверком. Если применяется деревянная обвязка, то не будет большой ошибкой просто включить ее в площадь стен. Но в том случае, когда устраивается ростверк из металла или даже железобетонной ленты – имеет смысл принять его во внимание дополнительно. При выборе этого пути расчета откроются дополнительные поля ввода данных – длины ростверка и материала его изготовления.

Итоговый результат будет выдан в килограммах и тоннах. Получив это значение и зная несущий потенциал опоры, несложно будет определиться и с количеством свай или столбов.

Как оценивается несущая способной винтовых свай?

Этот параметр зависит от особенностей грунта на предполагаемой глубине залегания винтовой части опоры и от размерных параметров самой сваи. Подсчитать несущую способность винтовой сваи поможет специальный калькулятор, к которому ведет указанная ссылка.

Расчет столбчатого фундамента пример. Оцениваем характер грунта

Если расчет столбчатого фундамента осуществляется своими силами, то проведение лабораторных исследований показателей грунта не предполагается. Поэтому пойдем по бюджетному пути – будем проводить оценку на глаз. Для этого на месте предполагаемого строительства дома выкапываем шурф (яму) глубиной ниже глубины промерзания грунта (ГПГ). ГПГ можно узнать в справочном пособии или в статье, о которой мы говорили в самом начале повествования. Предположим, что ГПГ составляет 1,5 м. Выкапываем шурф глубиной 1,8 м. и отбираем пробы грунта и пытаемся скатать из него небольшой шарик. Оцениваем характер грунта следующим образом:

  • если шарик не скатывается, и вы визуально определили песчаный слой дна шурфа, то в зависимости от крупности песка, расчетное сопротивление грунта (далее – R) принимает значение от 2 (для очень мелкого, пылеватого) до 3 (для среднего) и 4,5 (для крупного песка)*;
  • если шарик рассыпается при сдавливании, велика вероятность, что грунт – супесь (R=3)*;
  • если шарик при сдавливании не рассыпается и по краям лепешки не образуются трещины, то перед нами глина (R=3-6)*;
  • шарик из грунта не рассыпается при сдавливании, но по краям образуются трещины, грунт – суглинок (R=2-4)*

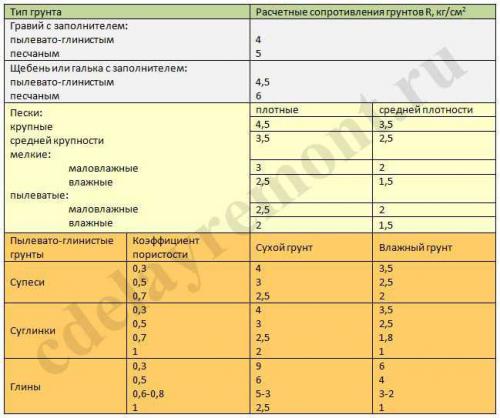

*Значение R зависит также от влажности грунта и коэффициента пористости. Ориентировочные значения расчетного сопротивления грунта представлены в таблице ниже. Следует учитывать, что представленные значения актуальны при заглублении фундамента на 1,5…2 метра. Если же вы планируете возводить мелкозаглубленный фундамент, то расчетное сопротивление грунта будет уже другим: R=0,005R0(100+h/3), где R0-табличная величина, h – глубина (см), на которую планируется закладывать фундамент.

Столбчатый фундамент свайный. Преимущества решения 04

Итак, получили значение R. Определяем параметры и количество опор-столбов.

Видео свайный фундамент спустя 5 лет
