Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома

25.10.2019 в 02:46

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома

Еще десятилетие-другое назад жить в частном доме означало мириться с рядом неудобств в быту, что неизменно появлялись в данном случае. В качестве примера легко назвать отсутствие в такой постройке ванной или хотя бы душа, мойки на кухне, ручная стирка одежды и, конечно же, факт наличия туалета исключительно вне дома. Отсутствие централизованного водоснабжения предполагало постоянное пополнение водяных запасов исключительно водой из колодца, что физически было довольно тяжелым. Лучше была ситуация, если набирать воду можно было из колонки.

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 01

Все равно это ставило людей перед необходимостью постоянной ходьбы за водой и просто отнимало драгоценное время. Опять же, мыть посуду в тазике и купаться в нем же – не лучшее решение. И большинство из вышеупомянутых проблем решалось только подключением дома к централизованному водоснабжению. Самое интересное, что необязательно это делать с помощью государственных структур. Можно сделать это и самостоятельно даже на основе скважины либо колодца. И это даст возможность пользоваться различными цивилизационными благами не хуже, чем в квартире. Из этой статьи вы узнаете, как это реализовать на практике.

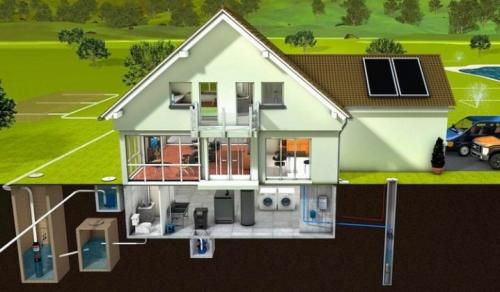

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 02

Особенности

Водоснабжение частного дома – это обеспеченность постройки указанного типа водой. Существуют различные решения, позволяющие обеспечить жителей дома водой в зависимости от того, какие водоисточники есть неподалеку от постройки. Необходимо отметить, что о нормальном снабжении водой можно говорить, лишь если жители, которые живут в нем, не испытывают никаких проблем в обеспеченности водными ресурсами.

Регулирование этого вопроса должно осуществлять по главному нормативному акту – СНиП 2.04.01-85 под названием «Норма расхода воды потребителями». Регламентация расходования воды по этой норме составляет от 80 до 230 литров на человека в сутки. Такой большой разброс зависит от того, есть ли в доме канализация, душ или ванная, колонка, осуществляющая подогрев воды, а также водоснабжение централизованного типа.

Понятно, что в многоэтажках данный вопрос вообще практически не стоит по причине наличия большинства из вышеперечисленных благ. А на даче или жилом коттедже придется обеспечивать водоснабжение собственными силами.

Водоснабжение и отопление частного дома. Отопление и горячее водоснабжение частного дома

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 03Отопление и горячее водоснабжение частного дома

В торговой сети сегодня можно найти много вариантов оборудования для организации горячего водоснабжения частных домов, а также их отопления. Часто случается, что ввиду большой спешки или низкой квалификации установщиков, выбранный вариант отопительной системы оказывается неподходящим для данных условий.

В результате получается, что вложено немало денег, а дом прогревается плохо. Хотя приобреталась экономная современная система с высоким КПД. Разберемся, почему так происходит, и рассмотрим существующие системы на рынке, их особенности и общие принципы, как устанавливается водоснабжение частного дома, наиболее распространенные варианты отопительной системы.

Выбор типа отопительной системы

В самом начале организации отопления выбирают и приобретают котел. Здесь мы не будем разбирать печи, которые работают на твердом топливе, дровах, отработанном масле, дизельном топливе. Обычно с их помощью сделать отопление и  горячее водоснабжение в одной системе не получается, и много требуется средств.

Если ваше местонахождение не имеет газовой сети, а электрической энергией часто бывают сбои, тогда целесообразно использовать методы, когда вместо источника отопления ставят котлы, действующие на твердом топливе, иначе есть вероятность зимой замерзнуть в вашем доме. Рассмотрим наиболее распространенные системы отопление и горячее водоснабжение частного дома, действующие от электричества или газа.

Газовые котлы

Такие устройства делятся на несколько популярных типов:

  1. Котлы напольного исполнения с расширительным бачком (АОГВ) служат для автономной работы. Он не подходит для нагревания воды для нужд быта. Их достоинством является автономность, для их работы не нужно электричество. Из отрицательных моментов можно назвать не очень экономное потребление газа, и плохое качество сборки и автоматической системы у дешевых моделей.

    Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 04Котлы напольного исполнения

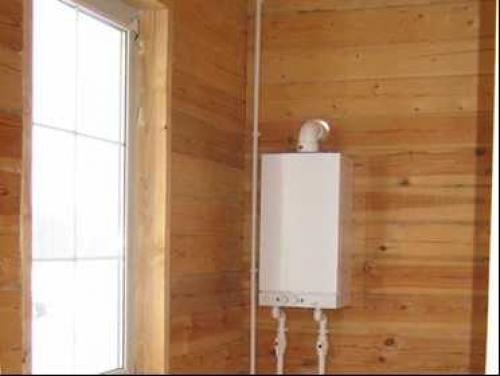

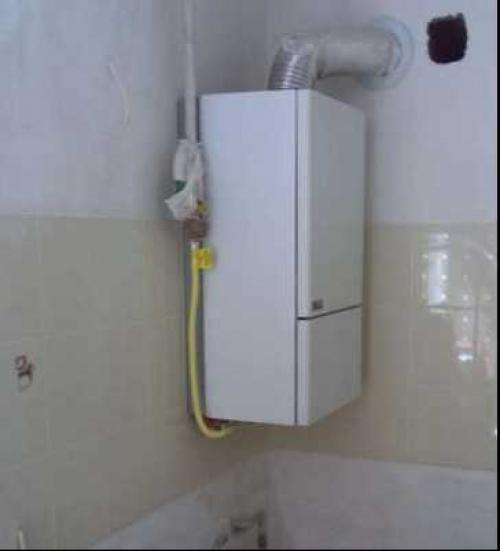

  2. Настенные котлы с дымоходом и электронной системой управления. Обычно это эффективные и экономные устройства с большим КПД. Вода поступает в радиаторы с помощью внутреннего или наружного насоса. Это можно назвать недостатком и преимуществом. Во многих случаях эти котлы не способны работать без электричества. Горячее водоснабжение частного дома для кухни или ванной поступает по второму контуру.

    Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 05Настенные котлы с дымоходом и электронной системой управления

  3. Турбированные настенные котлы являются также хорошим вариантом с большим КПД. Благодаря турбине такие котлы ставят в любом месте помещения. У него нет необходимости проведения дымохода. Отрицательный фактор такой же, как в ранее рассмотренном случае. Если нет электричества, то автоматика не будет работать, вместе с турбиной.Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 06Турбированные настенные котлы

    Если вам необходимо купить независимый от электричества, и в то же время экономный котел, работающий на газе, то лучше приобрести для него дополнительный источник питания, который обеспечит бесперебойное снабжение электричеством. Он представляет собой аккумулятор, питающий автоматическую систему, когда отсутствует электрическая энергия в сети.

Водоснабжение частного дома москва. Водоснабжение частного дома

В случаях неудовлетворительной работы центрального водоснабжения или при его отсутствии компания «ВОДАВОД» организует автономное водоснабжение частного дома. Мы накопили колоссальный опыт расчетно-проектных, монтажных, пуско-наладочных работ, которого достаточно для реализации типовых и нестандартных проектов.

Нашими специалистами в кратчайшие сроки может быть налажено автономное водоснабжение вашего частного дом - от небольшого домика до двух-, трех- и более этажных коттеджей. Мы всегда учитываем реальные потребности конкретного клиента, его пожелания, финансовые возможности, проектируем водопровод в частном доме в индивидуальном порядке. Это позволяет добиваться максимальной эффективности, экономичности и рациональности каждой разработанной нами системы водоснабжения.

Система водоснабжения загородного дома схема. Правила организации водоснабжения частного дома 07

Цена монтажа водоснабжения частного дома под ключ в Москве

Что вы получаете за данную стоимость



Готовую систему "под ключ":

  • Горячее и холодное водоснабжение;
  • Водонагреватель на 80 литров;
  • Гидроаккумулятор на 100 литров;
  • Греющий кабель;
  • Возможность "законсервировать" всю систему;
  • Материалы лучших производителей, проверенные временем (Италия, Сербия, Дания, Испания, Турция);
  • Так же в стоимость включены расходные материалы и доставка.

Общая стоимость под ключ: 89 880 руб.

Стоимость работ



НаименованиеЕд. изм.КоличествоИтоговая цена, руб.
1Монтаж насосного оборудованияшт.112 000
2Земляные работы (траншея глубиной 1.5-1.6 м)м.57 000
3Монтаж крана сливного в колодцешт.11 000
4Изготовление отверстия для трубы 32шт.21 000
5Монтаж кабеля в гофрем.5500
6Монтаж магистрали водоснабжениям.5500
7Монтаж кабеля обогревающегошт.11 000
8Монтаж фильтра грубой очисткишт.1500
9Монтаж подводки к точке водоснабжения (за один прибор)шт.12 000
10Монтаж водонагревателя и подводок немушт.12 800

Итого стоимость работ: 28 300 руб.

Стоимость материалов



НаименованиеЕд. изм.КоличествоИтоговая цена, руб.
1Насос колодезный Grunfos SBA 3-35Aшт.121 000
2Трос нержавеющий D3 мм, 630 кгм.10500
3Зажим для троса 3мм, (DIN741)шт.4240
4Кабель подводный для питьевой воды 3х1,5 мм 2м.151000
5Гидропломбашт.1500
6Гофрам.15500
7CYKLON Труба напорн. ПЭ100 DN32х2,4 PN12,5 SDR 13,6м.101 000
8Kalde d=20х4,4 (PN 20) Труба полипропиленовая армированная (стекловолокно)м.10650
9Гибкая подводка 1"шт.11 000
10Itap IDEAL 091 1" Кран шаровой муфта/резьба полнопроходной (рычаг)шт.22 200
11Кабель обогревающий внутр. с сальником 4м(Испания)шт.14 800
12Энергофлекс Теплоизоляция СУПЕР 35/9мм (2м)м.4200
13Itap IDEAL 091 3/4" Кран шаровой муфта/резьба полнопроходной (рычаг)шт.2900
14AquaFilter AQM Корпус 10" вход 3/4" FHPR1-B фильтр в сборе (картридж, ключ, кронштейн)шт.11 500
15Gorenje TG 80 NB6 водонагреватель накопительный вертикальный, навесной. Кожух металлшт.19 600
16Гидроаккумулятор Модель 100 л для водоснабжения вертикальный (цвет синий)шт.16 000
17Манометр аксиальный 50мм, 0-6 баршт.1600
18Itap 110 1" Пятиходовой распределитель для насосов и емкостейшт.1700
19Watts PA 5 MI Реле давления 1-5 баршт.11 200
20Розетка вл.защ.шт.1400
21Вилка вл.защ.шт.1200
22Расходные материалышт.12 000
23Набор полипропиленовых фитинговшт.11 890
24Доставка материалов*шт.

Водоснабжение частного дома из емкости. Виды систем водоснабжения частного дома

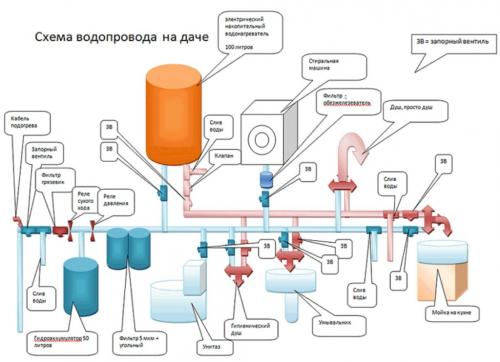

Водоснабжение частного дома из емкости. Виды систем водоснабжения частного домаСхема водопровода на даче

Системы водоснабжения дома классифицируются в зависимости от источника, из которого будет забираться вода для подачи в сооружение.

Централизованное водоснабжение

Обустройство такой системы возможно, если рядом с загородным участком проходит водная магистраль. Для осуществления подключения нужно обращаться в соответствующие органы, которые выполнят работу в соответствии с нормами.

Стоит отметить основные особенности централизованной системы:

  • Наличие неприятного запаха воды или хлора.
  • Плохой напор или полное его отсутствие.
  • При аварии на магистрали можно на продолжительное время остаться без воды в доме.

Единственное существенное достоинство системы – она работает без электроэнергии.

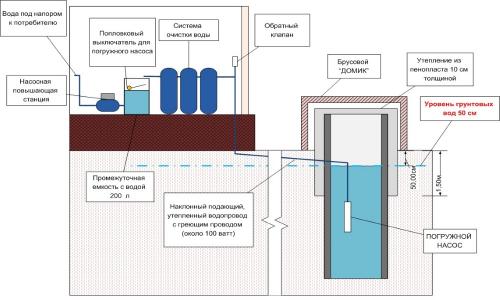

Водоснабжение частного дома из емкости. Виды систем водоснабжения частного домаВодоснабжение из колодца с помощью погружного насоса

Преимущества такого источника воды для водоснабжения дома:

  • Срок эксплуатации: более 50 лет.
  • Относительно доступная стоимость обустройства.
  • Можно копать колодец самостоятельно.
  • В случае отсутствия электроподачи есть доступ к воде (ее можно набрать обычным ведром).

Стоит учесть и требования к колодцу:

  • Уровень залегания воды 4-15 м.
  • Воду можно употреблять в пищу.
  • Наличие водоносного слоя, которого будет достаточно для удовлетворения потребности точек водозабора.

Пред тем, как окончательно решить копать колодец пройтдитесь по соседям, которые уже имеют в дворе такой источник воды и узнать об ее качестве.

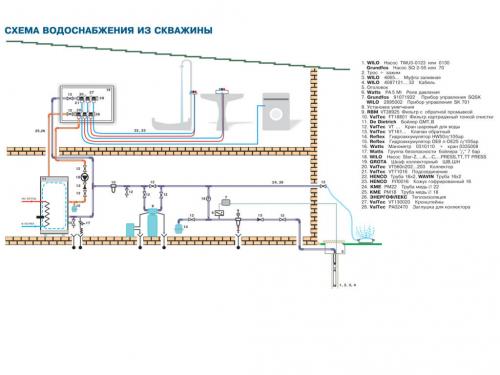

Водоснабжение частного дома из емкости. Виды систем водоснабжения частного домаСхема водоснабжения из скважины

Скважины могут быть артезианскими и «на песок». При выборе между этими источниками воды нужно учесть следующие моменты:

  • Скважина «на песок» прослужит до 7 лет, а если попасть на подземную реку – до 20. Артезианская скважина способна обеспечить водоснабжение на долгие годы.
  • При обустройстве скважины «на песок» лучше использовать ручное бурильное оборудование: вероятность попасть на качественный источник воды в таком случае будет выше, а вот машина просто пробурит на указанную глубину.
  • Стоимость артезианской скважины выше обычной, но качество воды, естественный напор и большой запас оправдывают переплату.

Водоснабжение частного дома от центрального водопровода. Установка водосчетчика

А вот теперь очень важный момент. Он касается установки водосчетчика. В принципе, каких-то жестких требований к месту его монтажа нет. Самое главное, чтобы это было помещение, утепленное и доступное к свободному проходу. Поэтому многие владельцы частных домов устанавливают эти приборы в подвалах. Сегодня водоснабжающие организации требуют, чтобы счетчики воды устанавливались в тех самых колодцах, где производилось подключение. Это связано с тем, что таким образом решается проблема несанкционированного подключения, минуя счетчик воды.

Итак, следующий этап проводки центрального водоснабжения частного дома – это прокладка труб от колодца до фундамента здания. Здесь ничего сложного нет.

  • Выкапывается траншея на глубину 0,5 м. Лучше, если она будет прямой или с минимальными ответвлениями или поворотами. Если трубопровод будет проходить под дорогой, то траншеи лучше углубить и подсыпать их песком, а трубу заложить в трубу большего диаметра.
  • Производится укладка труб.
  • Их утепляют.
  • Соединяют с патрубком счетчика с одной стороны.
  • Проводят трубу через отверстие в фундаменте.
  • Производится соединение внешнего контура водопровода с внутренней разводкой.

Водоснабжение частного дома от центрального водопровода. Установка водосчетчика

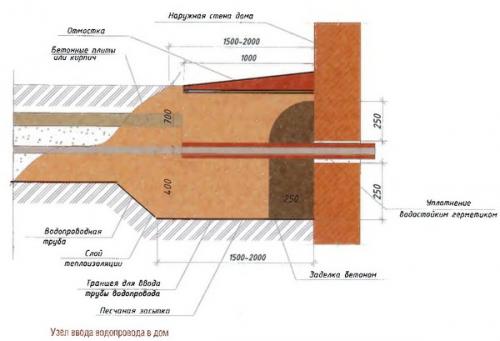

Узел ввода водопровода в дом через фундамент

Все, ввод воды в дом из водопровода (центрального) произведен. Теперь остается лишь проверить трассу на предмет протечек и правильной работы счетчика. Поэтому в колодце открывается запорный вентиль или задвижка. Открывать надо аккуратно, не спеша. Открывается один из потребителей, который покажет работу водомера.

Внимание! Необходимо отметить, что домашний водопровод, подключенный к центральному водоснабжению (отвечает СанПиН), это гарантия чистой воды. Но даже в таких сетях перед водомером сегодня устанавливают фильтр грубой очистки, чтобы продлить срок эксплуатации счетчика.

Расчет водоснабжения частного дома. Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Галерея изображений Фото из Экономические плюсы автономного водоснабжения Устройство наружной части системы Внутренняя часть автономного водоснабжения Оборудование для автоматизации системы Накопительные емкости в схеме водоснабжения Использование воды в качестве теплоносителя Инженерные системы частного дома Вода для уборки и ухода за территорией

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

Чтобы правильно подобрать параметры системы, необходимо:

  • Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
  • Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
  • Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Водоснабжение частного дома гидроаккумулятор. Тип гидробака

Решая вопрос, как подобрать гидроаккумулятор для систем водоснабжения вашего дома, учитывайте, что для удобства размещения и монтажа в частных домах производители разработали два типа гидробаков: горизонтальные и вертикальные. Учитывайте, что важно не только установить в помещении, но и в дальнейшем обслуживать устройство: к нему должен быть свободный доступ.

Критичной разницы между горизонтальными и вертикальными моделями нет. Как правило, в верхней или боковой части устройства располагается клапан или вентиль для накачки и стравливания воздуха, в нижней — штуцер для подключения к системе водоснабжения. Из гидробака меньше 50 л придется полностью сливать воду, чтобы стравить лишний воздух.

По устройству внутреннего резервуара гидроаккумуляторы производятся:

  •  с фиксированной мембраной;
  •  с резиновым баллоном (он же груша);
  •  со съемной мембраной.

Изделия со встроенной мембраной более дешевы и достаточно надежны, но имейте в виду: в случае повреждения резины внутреннего резервуара придется менять устройство. В баках с грушей и сменной мембраной достаточно заменить резервуар. Проще всего замена проходит в устройствах с баллоном: сняли фланец, вынули поврежденный баллон, поставили новый.

  •  натуральный каучук обладает высокой эластичностью, но низкой устойчивостью к диффузии воды (сильно разбухает), и выдерживает температуру от 0 до +50°C (сегодня в качестве материала для мембран почти не встречается);
  •  искусственный бутил не так эластичен, но «живет» дольше и выдерживает более широкий температурный диапазон: от -10 до +100°C;
  •  искусственная резина из этилен-пропилена имеет самый большой срок эксплуатации и очень надежна, способна выдерживать от -50 до +130°C (если в инструкции к гидробаку есть информация, что он изготовлен из резины EPDM — это самый надежный вариант).
