Схема подключения 2х контурного газового котла. Этапы подключения газовых котлов

Схема подключения 2х контурного газового котла. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.

Обвязка настенного двухконтурного газового котла. Обвязка системы с двухконтурным котлом

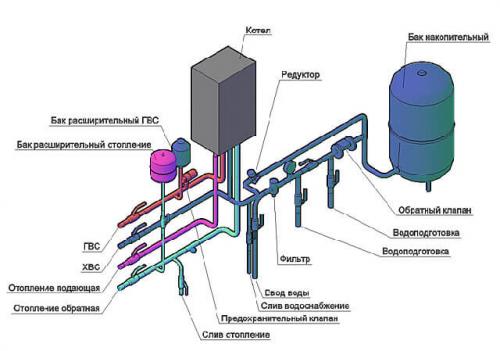

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая — воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

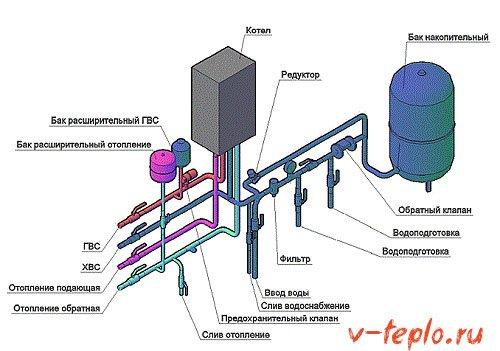

Подключение газового котла в частном доме. Процесс установки (монтажа) своими руками

Установка газовых котлов в частном доме начинается с оформления документов и заканчивается устройством дымохода. Для начала необходимо заключить договор на поставку природного газа в ваш дом. Затем следует обратиться в газопоставляющее предприятие и получить проект газификации дома и монтажа газового оборудования со схемой обвязки котла .

Самый простой котел, так называемая «водогрейка» состоит из газовой горелки и теплообменника. К нему подключается вода и газ, а выхлоп выводится в дымоход. Но даже на установку такой простейшей системы требуется получение соответствующего разрешения! Рассмотрим подробно процесс монтажа настенного и напольного газового котла более сложной конструкции.

Монтаж настенного котла

1. Защищаем участок стены, где будет располагаться котел, слоем огнеупорного материала, оставляя между ним и стеной зазор в 4,5 см.
2. Подготавливаем котел к монтажу. Под большим напором воды очищаем стенки входных трубок от мелкого сора, оставшегося после сборки.
3. Устанавливаем на трубке для подачи воды фильтр и запорную арматуру – до и после фильтра.
4. Монтируем дымоход. К этому устройству тоже предъявляются определенные требования: диаметр не меньше, чем указано в руководстве к газовому котлу; сечение аналогично дымоходному отверстию котла; возвышение над коньком крыши не менее чем на 0,5 м (раздел 6 СНиП 41-01-2003, раздел 4 и Приложение 6 МДС 40-2.2000). Лучше всего использовать стальной цилиндрический дымоход с отверстием для чистки.
5. Проверяем тягу. В случае ее ухудшения автоматика, которой оснащаются современные котлы, должна прекратить подачу газа.
6. При помощи стальной трубы и специального сгона для ее установки производим врезку котла в газопровод. Для выполнения этой работы необходимо пригласить специалистов газовой службы.
7. Подсоединяем газовый котел к электропитанию и подключаем автоматическое устройство для защиты от перегрузок.
