Сборка фитингов ПНД. Разъемные соединения

Сборка фитингов ПНД. Разъемные соединения

Используются в случаях, когда нужно соединить изделия диаметром до 315 мм. Преимущества такого соединения:

• простая и быстрая установка;
• экономичность – спецоборудования не требуется;
• универсальность – можно применять даже в стесненных условиях.

Переходники на трубы из ПНД – муфты либо фитинги.

Соединение муфтами

Самая быстрая технология, не требующая спецоборудования. Здесь потребуются только разъемные фитинги для труб ПНД (муфты). Такие муфты не требуют для своего использования инструментов и чаще всего используются в домашних условиях. Они бывают разными, используются в зависимости от предназначения:

• редукционная – переходник для трубных изделий разного диаметра;
• соединительная муфта – «спаивает» продукцию одинакового диаметра.

Фитинговое соединение

Компрессионные стыкуемые фитинги – используются в соединениях ПЭ труб с различной запорной арматурой: ПВХ, полипропиленовых или стальных изделий. Установка идентична монтажу соединительных муфт.

Для установки переходника на ПНД откручивают накидную гайку, надевают на торец изделия. Затем вставляют заготовку в фитинг и закручивают накидную гайку вручную до упора. Цангу зажимают одним гаечным ключом, вторым ключом зажимают и проворачивают накидную гайку на 1-1¼ оборота (для заготовок диаметром 25 – 32 мм).

Фланцевое соединение

В магистральных конструкциях часто используется фланцевое соединение труб ПНД. Где диаметр трубопровода 40 мм и больше. Используется оно и в установке:

• задвижек;
• регуляторов;
• вентилей;
• адаптеров.

На концы заготовок при помощи паяльника для ПНД привариваются специальные патрубки с резьбой, на которые накручиваются фланцы. Существует вариант, когда на патрубок приваривают втулку и прикручивают не фланец, а фланцевый адаптер. Адаптер выполняет роль фланца.

Это делается для того, чтобы можно было снимать их для замены или ремонта.

Фитинги ПНД. Электросварные, тройники, муфты

Наша компания предлагает купить пнд фитинги по доступным ценам. В нашем каталоге представлен широкий ассортимент фитингов для полиэтиленовых труб . Сфера применения фитингов к трубам пнд достаточно широка. Существуют фитинги пнд для водопровода , канализации, дренажных и газовых систем. При этом цена пнд фитингов не будет сильно варьироваться, поскольку все элементы выполнены по одной технологии.

Наш магазин предлагает следующие типы фитингов под пнд :

• литые ;
• компрессионные ;
• электросварные ;
• сегментные .

Благодаря нашим поставщикам купить пнд фитинги в Москве сегодня может любой желающий, просто зайдя на нашу страницу. Мы предлагаем трубы и фитинги пнд для водопровода по ценам , более чем оптимальным. Теперь подробнее рассмотрим разновидности фитингов пнд, купить которые вы сможете, просто оставив заявку в нашем магазине.

В качестве основного материала для литых пнд фитингов 25 , пнд фитингов 63 и всех прочих моделей данного ряда используется полиэтилен, обработанный под низким давлением. Процесс производства достаточно прост. Используемое сырье нагревают для получения вязкой массы, которая после остывает в специальных формах. Таким образом получают муфты для труб пнд 50 или, например, фитинги 25 для пнд труб . Целостная конструкция обеспечивает исключительную прочность подобных изделий. Плюсом является широкий ассортимент форм, что позволяет гарантировать наличие элементов, которые можно будет установить в самых труднодоступных местах.

Сфера применения компрессионных пнд фитингов 50 , фитингов пнд 110 и иных моделей включает системы ирригации, а также трубопроводы. Стоимость подобной системы будет отличаться доступностью, поскольку цена пнд фитингов для водопровода , а также затраты на установку окажутся приемлемыми даже для самого требовательного покупателя. Для крепления компрессионных фитингов не применяется сварка, этот процесс обеспечивает специальное оборудование, использующее метод обжимки. Это также позитивно влияет на конечную стоимость установки фитингов пнд 32 или фитингов пнд 90 .

Если вы решили использовать электросварные пнд фитинги 32 мм или пнд фитинги для труб 50 , то сразу следует определиться с выбором способа сварки. Бывает механическая и автоматическая сварка. Подобный вид элементов предлагает действительно высокую степень герметизации, а также весьма устойчив к негативным механическим воздействиям извне. Если надежность для вас играет первостепенную роль, то заказать электросварные пнд фитинги в Москве вы сможете в нашем магазине.

На самом деле, выбор вида соединения обусловлен, прежде всего, условиями, в которых будет эксплуатироваться ваш трубопровод, а также сам вид системы. Именно поэтому, покупая, к примеру, пнд фитинги для труб на 50 мм , всегда лучше сначала проконсультироваться со специалистом.

Если вы, посетив наш каталог, решите купить пнд трубы и фитинги , наш менеджер в телефонном режиме предоставит вам всю информацию по заинтересовавшей вас модели фитингов для пнд труб 32 , 50, 110 и других.

Узнать цены на фитинги для пластиковых труб (ПНД) от компании «РегионСтрой» в Москве можно в разделе « Прайс-лист ».

Течет соединение ПНД трубы. Как устранить течь на стыке труб

Системы водоснабжения и канализации жилого дома и квартиры состоят из труб, соединенных между собой различными способами, в том числе и фитингами. С течением времени может образоваться течь на стыке труб. Если не устранить неисправность вовремя, то в квартире может возникнуть затопление, что приведет к необходимости проведения ремонта. Существует несколько способ устранения течи в местах соединения труб, которые будут рассмотрены в этой статье.

Протечка воды в месте соединения трубопровода

Причины образования протечек

Протечка на стыке труб может образоваться в результате:

• естественного износа системы трубопровода;
• механического воздействия на место соединения. Особенно это касается пластиковых и;
• коррозии, если речь идет о металлических трубах;

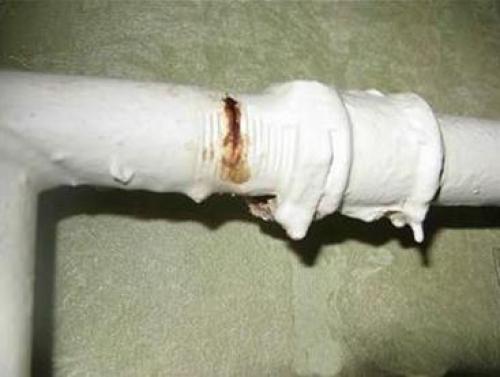

Протечка стыка из-за образования коррозийного налета

• некачественного соединения при монтаже трубопровода;
• неправильно подобранных фитингов;
• гидравлического удара;
• износа изолирующего материала и так далее.

Какова бы ни была причина образования течи, устранить неисправность необходимо в кратчайшие сроки.

Устранение течи в месте стыка чугунной трубы

Если протекает канализационная труба на стыке, изготовленная из чугуна, устранить проблему можно при помощи:

• цементного раствора;
• свинцовых конусов.

В обоих случаях порядок проведения работы одинаковый и состоит из следующих этапов:

1. из стыка вынимаются все пришедшие в непригодность остатки (остатки цементной стяжки или свинца);
2. место стыкаочищается от грязи и коррозийных отложений, а затем просушивается тряпками;
3. если для заделки стыка используется свинец, то новые конусы укладываются в образовавшееся отверстие и затем замазываются цементным раствором, приготовленным в соотношении 1:10 (на одну часть воды необходимо 10 частей цемента);
4. порядок заделки стыка без свинца:
   • подготавливается цементный раствор и обычный медицинский бинт;
   • бинт обмакивается в раствор и укладывается в отверстие между трубами;
   • производится окончательная заливка соединения.

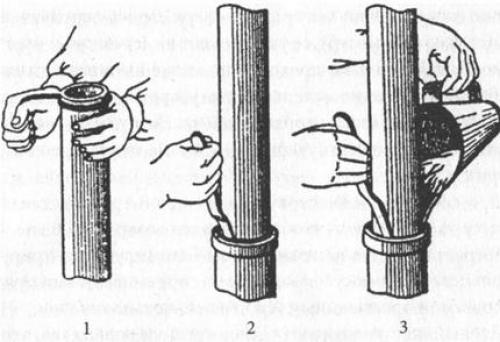

Заделка стыка чугунной трубы

Для полного высыхания цемента требуются приблизительно одни сутки.

Устранение течи на стыке других видов труб

Чтобы устранить течь на стыках трубы, изготовленной из металла, пластика или металлопластика можно воспользоваться одним из следующих методов:

• замена фитинга;
• холодная варка;
• клеевой бандаж.

Замена фитингов

На трубопроводах могут быть установлены:

• сварные фитинги. Преимущественно используются для соединения пластиковых труб;

Соединительный элемент, устанавливаемый методом сварки

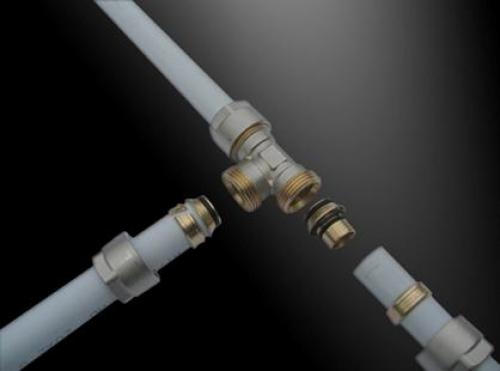

• компрессионные фитинги. Могут быть использованы для стыковки как пластиковых, так и. В отличие от сварного фитинга соединение получается более надежным и долговечным;

Элемент для образования неразъемного соединения

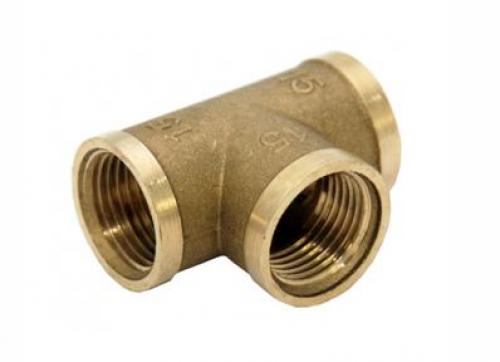

• резьбовые фитинги. Применяются для различных видов труб при необходимости обустройства разъемного соединения.

Элемент для создания разъемного соединения

Если протекает соединение труб и необходимо заменить сварной фитинг, то действовать надо следующим образом:

1. отключить трубопровод от водоснабжения;
2. вырезать соединительный элемент специальными ножницами;

При обрезке соединительного элемента важно учитывать, что уменьшается общая длина трубопровода.

1. подготовить отрез трубы нужной длины и два новых фитинга;
2. последовательно произвести сварку элементов специальным оборудованием.

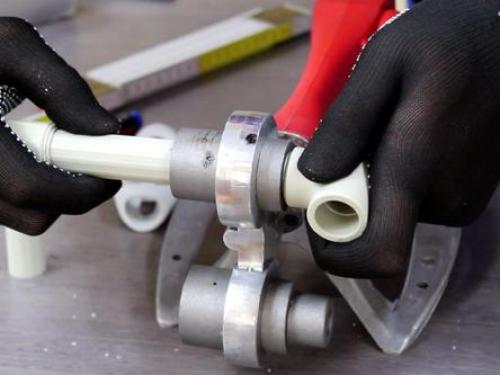

Установка нового фитинга методом сварки

Пользоваться готовой трубой можно после полного остывания труб. Это время требуется для укрепления вновь созданного соединения.

Если течет в месте соединения труб компрессионными фитингами, то замена соединительного элемента происходит по следующей схеме:

1. удаляется пришедший в непригодность соединительный элемент;
2. с труб, которые необходимо соединить снимается фаска и производится калибровка;
3. на концы труб надеваются обжимные кольца и гайки, являющиеся фиксаторами;
4. труба до упора вставляется в штуцер и производится затяжка фиксирующих элементов.

Схема установки компрессионного фитинга

Пользоваться отремонтированным трубопроводом можно сразу после замены компрессионного фитинга.

Процесс корректной установки компрессионного фитинга представлен на

Если протекает труба в стыке, оборудованным резьбовым фитингом, то действовать необходимо в следующем порядке:

1. в первую очередь можно попробовать просто подтянуть ключом резьбу, так как в некоторых случаях происходит элементарное ослабление затяжки;
2. если подтяжка не помогает, то соединительный фитинг удаляется полностью;
3. резьба обрабатывается ФУМ лентой или любым иным изолирующим материалом;

Уплотнение резьбового соединения перед фиксацией

Изолирующая лента наматывается по резьбе в направлении по ходу закручивания.

1. новый фитинг затягивается на прежнее место.

Как соединить трубу ПНД с полипропиленовой трубой. Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металл Источник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Комбинированная муфта Источник prom.st

Особенности выбора пластиковых труб для водопровода

Как соединить ПНД трубу с полипропиленовой

Переход с ПНД на полипропилен посредством сварочного оборудования исключается. Здесь возможно только использование фитингов. На трубы предварительно устанавливаются муфты с внутренней резьбой. Посредством этих элементов накручивается изделие, называемое американкой.

Если диаметр значительный, то лучше использовать фланцы. Они могут быть накидными или монтироваться на приваренную втулку. Главное, чтобы диаметры труб совпадали.

Как соединить пластиковые трубы фитингом. Соединение без сварки для различных типов пластиковых труб

Выбор подходящей технологии сборки полимерных магистральных систем для водопровода в жилом помещении определяется характеристиками материала.

В строительстве используются следующие методы стыковки пластмассовых изделий без паяльника:

1. Главным предназначением компрессионных фитингов является формирование единой конструкции элементами трубопровода, изготовленными из полиэтилена. Специалисты отмечают достоинства способа, выраженные минимальным набором монтажных инструментов, ограниченным обжимным ключом. К недостаткам относятся трудозатраты, требующиеся для обработки каждого отдельного стыка.
2. Сцепление труб, производимых из полипропилена, осуществляется раструбной сваркой, выполняемой специфическим устройством. Для врезки в металлическую часть водопроводной системы применяются резьбовые муфты. В формировании габаритных магистралей участвуют разъемные фланцевые соединения накидными или приварными элементами.
3. Сборка металлопластиковых трубных изделий выполняется пуш-, пресс- и обжимными фитингами. Первая разновидность приобрела популярность благодаря простоте монтажа и минимальному набору инструментов.
4. Стыковка труб из поливинилхлорида производится за счет специальных раструбов, предусмотренных конструкцией. Допускается применять клеевое соединение.
5. Для формирования водопроводных магистралей из сшитого полиэтилена используется муфтовая технология. Фланцевое сцепление осуществляется накидными металлическими элементами или переходными втулками. Существует возможность сборки с помощью компрессионных фитингов.

Фитинговое соединение пластиковых труб. Назначение фитингов ПВХ

Зона использования труб из поливинилхлорида ограничивается температурным режимом. Эксплуатация трубопроводов ПВХ с носителем горячее, чем 60 градусов приводит к быстрому износу труб. При температуре в 120 градусов поливинилхлорид начинает деформироваться. Трубы и фитинги ПВХ используют для монтажа канализационных систем, холодных водопроводов и прокладке электрических проводов.

Фитинги ПВХ используют:

• для монтажа коммуникаций, которые будут эксплуатироваться под давлением (водопроводные системы);
• для монтажа канализационных систем, которые работают на самотеке, в тех случаях, когда необходимо изменить направление трубопровода, смонтировать отвод, ревизию и т. д.

Канализацию на ПВХ трубах в частном доме легко смонтировать без посторонней помощи. Прямолинейные участки укладывают в раструб, соединяя трубы между собой без дополнительных элементов. Однако при повороте трубопровода не обойтись без фитингов. Здесь применяют специальные соединительные детали, которые также соединяются с раструб, простой стыковкой до упора. Герметичность в таком соединении обеспечивает уплотнительное кольцо, вставленное производителем.

Фитинги позволяют:

• соединить прямолинейные участки;
• повернуть трубопровод под углом 15, 30, 45, 90 градусов;
• смонтировать узел разветвления, обвод;
• поставить запорную арматуру;
• установить ревизию, заглушку.

Для монтажа водопроводных систем характерно сочетание труб из разного материала. Переход от пластика к металлу осуществляется с использованием специальных деталей, которые объединяют резьбу для металлического сегмента водопровода и пластиковый вывод на трубу на клеевой основе.

Обратите внимание! Фитинги ПВХ изготавливают из полимеров, которые совпадают по химическому составу с трубами. Во избежание некачественного монтажа выбирайте материалы одного производителя.

Соединение ПНД трубы с металлическим краном. Способы выполнения перехода с трубы ПНД на металл

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.

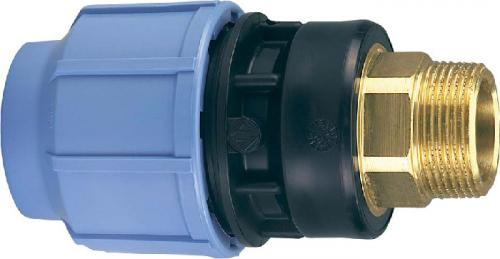

• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

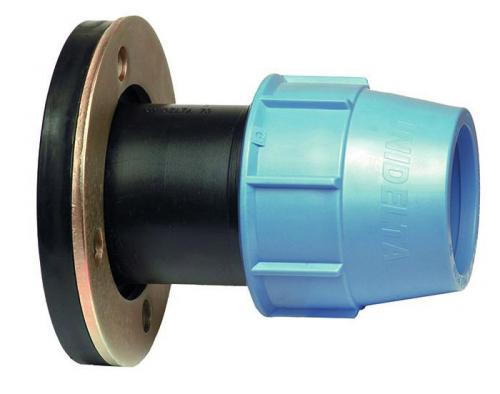

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

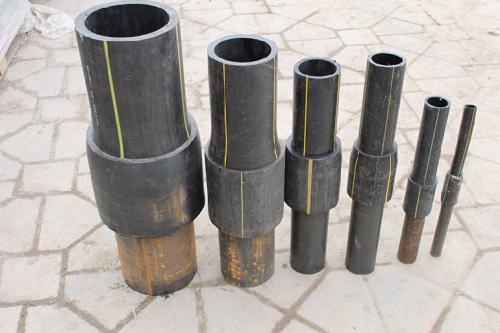

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.
