Подвесной потолок чертеж. Что потребуется для монтажа?

Подвесной потолок чертеж. Что потребуется для монтажа?

Чтобы создать такую конструкцию, нужен непосредственно гипсокартон, материалы для каркаса и финишное покрытие, которое придаст потолку красивый внешний вид.

Для начала определитесь, каким будет каркас:

• деревянным;
• металлическим.

В первом случае используются бруски – они крепятся к основанию при помощи подвесов. Во втором случае, как вы уже наверняка догадались, применяются металлические профили.

Важно ! Элементы потолочного каркаса бывают основными и несущими. В случае с металлическим вариантом применяются лишь несущие элементы, а вот в деревянном каркасе используют и основные, и несущие. Такие профили выпускаются из оцинкованной стали и обозначаются ПНП 28/27, ПП 60/27. Возможно, вы также встретите изделия под зарубежными маркировками CD и UD.

Помимо этого, для каркаса понадобятся крепежные элементы, такие как подвесы, «крабы», анкеры, дюбель-гвозди, саморезы (специальные, предназначенные для гипсокартона, и «малыши», имеющие буравчик для металла).

Подвес для гипсокартона

Но все же основным отделочным элементом является гипсокартон. Он бывает разных видов, при выборе того или иного необходимо учитывать микроклимат и специфику помещения. Если говорить конкретнее, то данный материал бывает:

• серый . Используется в обычных помещениях, где отмечается нормальная влажность;
• розовый . Огнестойкий материал, обозначающийся буквами ГКЛО. Применяется для обшивки участков около каминов, печей;
• зеленый . Гипсокартон, который обозначается буквами ГКЛВ, подходит для кухонь и ванных комнат;
• голубой или темно-серый . Это ГКЛВО, отличающийся огне- и влагостойкостью. Подойдет для отделки стен в кухне.

Мнение эксперта

Сергей Свистунов

Специалист по проектированию зданий и канализационных систем. Знает все о строительстве и ремонте.

Также существует арочный материал ГКЛА, отличающийся высокой пластичностью и имеющий толщину всего 6-7 мм. Такой гипсокартон предназначен для криволинейных конструкций.

Для подвесных потолков зачастую используют стандартный материал ГКЛ , что объясняется его стоимостью, оптимальным весом и отсутствием требований пожаробезопасности. Размеры листов обычно следующие: 1500/2500х600х1200х9,5 мм. Чтобы рассчитать количество листов на комнату, не нужны никакие онлайн-калькуляторы – зная размеры материала и площадь потолка, это сделать несложно.

Металлочерепица чертеж. Монтаж металлочерепицы своими руками

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м²;
• широкий цветовой ассортимент;



  Металлочерепица выпускается разного цвета, поэтому её легко подобрать для оформления внешнего вида индивидуальной постройки

• разные модели — внешний вид волн;



  Модель металлочерепицы выбирают в зависимости от её несущих характеристик и угла наклона крыши

• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м²и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

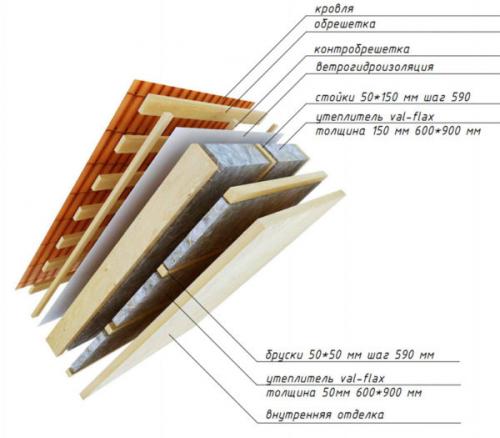

Устройство утеплённой и неутеплённой кровли

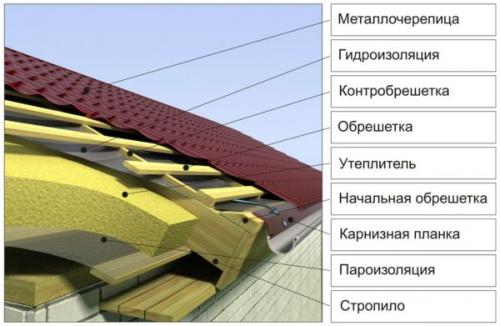

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

• металлочерепица — выполняет защитную функцию строения;
• шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
• обрешётка — место крепления кровли;
• контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
• гидроизоляция — защищает утеплитель от влаги;
• теплоизоляция — удерживает тепло внутри жилого помещения;
• стропильная система;
• пароизоляция — предотвращает проникновение влаги изнутри помещения;
• внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

• металлочерепица;
• обрешётка;
• контробрешётка;
• гидроизоляция;
• стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

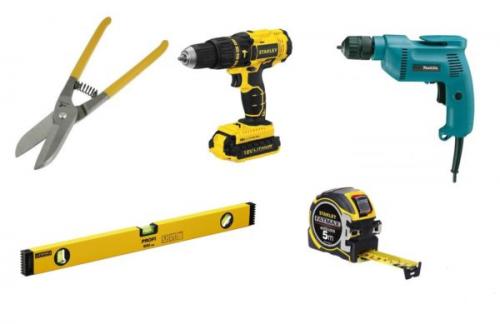

Для укладки металлочерепицы на крышу понадобятся:

• ножницы по металлу;



  Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы

• электрическая дрель;
• шуруповёрт;
• длинная рейка;
• монтажная лента;
• измерительный прибор;
• молоток или киянка;
• маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

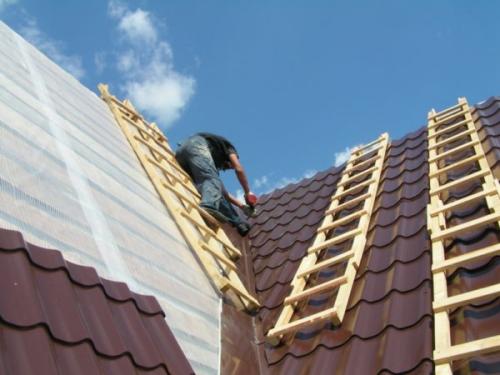

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

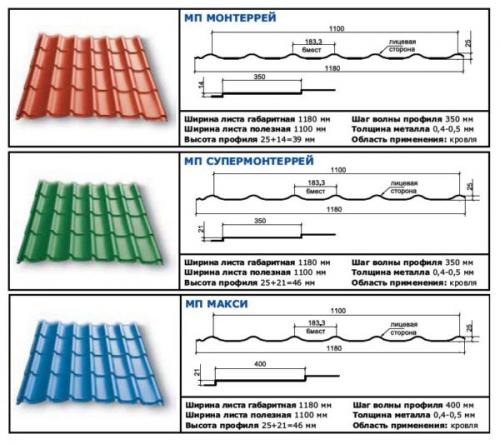

У листа металлочерепицы есть две ширины:

• общая (1180 мм);
• полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

1. Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
2. Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
3. Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

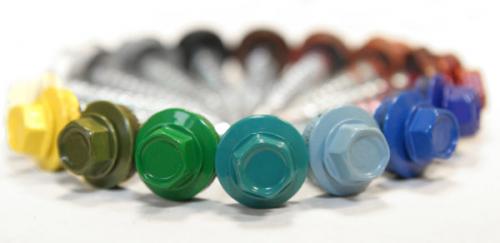

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м²приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.

Моделирование потолка онлайн. Программы для натяжных потолков

Правильно спланировать расположение полотна, понять особенности монтажных работ помогает программа для натяжных потолков. В ней можно сделать необходимые расчёты материалов.

Таким, строители и те, кто самостоятельно делает ремонт в доме.

Виды программного обеспечения

Натяжные потолки позволяют скрыть все дефекты поверхности. Им не страшны протекания сверху. Существуют разные текстуры и цвета полотна.

Чтобы правильно всё рассчитать, сделать аккуратно, необходима программа для натяжных потолков. Её можно бесплатно скачать или купить.

В первом случае необходимо быть готовым к тому, что у приложения будет ограниченный функционал. Оно позволит рассчитать количество материалов, предварительно выбрать дизайн будущего потолка, оценить оформление.

С бесплатным вариантом не всегда можно вывести полученные результаты на принтер, сохранить на компьютере или внешнем диске.

Платная программа для натяжных потолков, помимо вышеперечисленных функций, даёт более точные данные для проектирования, позволяет просчитать многоуровневые решения.

Новичкам в дизайне помещений и строительстве подходит программа для построения натяжных потолков с бесплатной пробной версией. Количество доступных функций в ней будет небольшое, зато софт даст представление о его возможностях и удобстве интерфейса.

Платный софт подходит для профессионалов, деятельность которых связана с ремонтными работами, строительством, дизайном помещений. Для них важно быстро выполнять расчёты и предоставлять заказчикам готовые проекты.

Топ-10 программ для натяжных потолков

В интернете много программ для проектирования, раскроя и построения потолка. Отличаются приложения количеством опций, инструментов, возможностями, спецэффектами и ценой.

Общим будет порядок использования и установки, хотя и в этих процессах есть нюансы.

«Easy Ceiling»

«Easy Ceiling» – программное обеспечение с обширным функционалом.

Плюсы:

моделирование потолков любой сложности;

возможность загрузки всех модулей;

выгрузка готовых чертежей в буфер обмена, вставка его в таблицы Excel или документ Word;

оптимизация раскроя полотна для сокращения расходов.

Программа платная. За каждый дополнительный модуль придётся доплатить около 1 тыс. рублей.

Официальный сайт:

Мобильная версия – в «Playmarket»

«INTEZO»

На базе программного обеспечения «Easyceiling» была разработана программа «Intezo». Она позволяет делать достаточно сложные 3d конструкции для двухуровневых потолков.

Есть демо для ознакомления с возможностями программы. Но для полноценной работы нужно купить полную версию.

Официальный сайт: http://intezo.by/

«NewMatRos»

«NewMatRos» – многофункциональная программа для раскроя натяжных потолков, у которой много плюсов:

наличие версий для начинающих и более уверенных пользователей;

раскрой всего полотна или его частей. Можно учесть усадку материала; распечатка любых чертежей;

автоматический расчёт суммы заказа;

наличие опции ведения базы клиентов и всех выполненных работ.

расчёт простых и сложных фигур;

«NewMatRos» – платный сервис. Все обновления будут доступны только после покупки программы.

Официальный сайт

Мобильная версия – в «Playmarket»

«SbPotolok» — программа, которая позволит рассчитать натяжной потолок.

Узлы подвесного потолка армстронг dwg. BIM-модели подвесных потолков Armstrong

В нашей библиотеке очередное пополнение: мы разработали библиотеку подвесных потолков для компании Armstrong

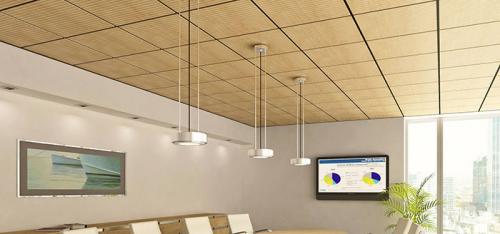

Потолки Armstrong стали общим названием для всех потолков подобного типа независимо от фирмы-изготовителя. Это одни из самых популярных потолков для офисных, общественных и административных зданий.

Примеры потолков Армстронг с размером плиток 600х600 и 1200х600

Потолки выполнены в системной категории «Потолки», поэтому достаточно скопировать их к себе в проект стандартными средствами Revit и можно сразу приступать к моделированию. В библиотеке 13 типов потолков, 10 размерами 600х600 и 3 — 1200х600. Представлены подвесные системы Prelude 15 и Prelude 24, плиты из минеральной ваты или металла, кромки Board, Tegular, Vector, Mircolook и Axal Vector.

Пример подвесного потолка

У каждого потолка есть свой набор свойств, по которому можно собрать спецификацию и посчитать расход в ведомости материалов. В свойствах указаны технические характеристики и показатели для материала потолка и нормы расхода для монтажных элементов. Расход можно посчитать в ведомости, она также разработана и её можно скопировать в свой проект.

Пример параметров для типоразмера потолка

Ведомость расходных элементов

Важная составляющая разработки — 2D-узлы для крепления потолка. Благодаря им можно не перегружать модель дополнительными 3D-элементами, но при этом оформить рабочую документацию так, чтобы при монтаже не возникало вопросов. На каждый тип есть свои узлы с продольным и поперечным разрезом. Узлы не статичны, их можно изменить под нужды проекта, например менять высоту запотолочного пространства, при этом подвесы сами удлинятся и их не нужно будет двигать вручную. Для этого на узле нужно выбрать потолочную плитку и направляющую и переместить на нужное расстояние по вертикали. Кроме того, можно отключать или включать некоторые элементы подвесной системы и подписывать их марками, которые также есть в файле RVT с библиотекой.

Пример узла с системой подвеса потолка

Такие узлы помогут архитекторам качественно моделировать потолки и считать расходные элементы без ошибок.

Подвесной потолок армстронг. Ассортимент потолочных плиток

Монтаж потолка армстронг предусматривает использование тонких, различный по форме и размеру, плит. С их помощью формируют единую декоративную плоскость, расположенную под верхним перекрытием. Плиты изготавливают из разных материалов, что определяет их свойства.

Подвесной потолок армстронг, технические характеристики которого во многом зависят от используемых в монтаже изделий, всегда остается прочной, но воздухопроницаемой конструкцией. Это обусловило еще одно его преимущество: возможность монтажа в помещениях повышенной влажности.
