Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена

23.03.2020 в 22:37

Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена

Есть несколько способов соединить полиэтиленовые детали в единое целое.

Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена Сварка встык

Способ №1 . Соединение пластиковых труб, работающих под высоким давлением, проводится сваркой встык. Это самый надежный метод, пригодный для сложных мест и контакту с агрессивными средами. Сваривать между собой можно только изделия, выпускаемые одним производителем, поскольку технология изготовления у каждого своя. Трубы разных марок наверняка образуют слабый шов, который со временем приведет к разрыву или деформации.

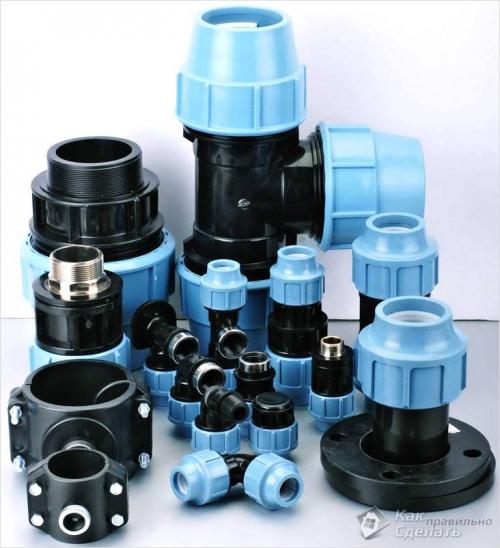

Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена 01 Соединение фитингами

Способ №2 . Монтаж фитингами с резьбой. Для лучшей герметичности используют подмотку из тефлона или каких-либо других уплотнителей. Если надо присоединить пластиковый корпус к металлическому, следует взять переходную муфту или комбинированный фитинг.

Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена 02 Холодная сварка

Способ №3. Сборка полиэтиленовых труб клеем или холодной сваркой. Вопреки устоявшемуся мнению, подобное соединение может быть прочнее самого трубопровода.

Для начала убедитесь, что монтируемые трубы подходят друг к другу. Конец обязан легко входить на две трети в соединительную манжету, а дальше двигаться с трудом. Края надо обработать шкуркой, чтобы те стали шероховатыми и протереть растворителем метиленхлоридом для обезжиривания.

Клей тампоном наносится тонким слоем и на конец вставляемой трубы, и в манжету. Трубы сводятся до упора и слегка проворачиваются. Весь процесс соединения должен занять не более минуты. Время высыхания – 1 час, в случае большой влажности – 2 часа.

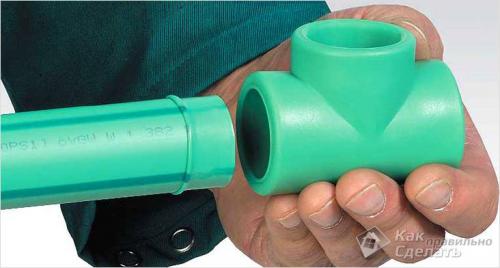

Монтаж фитингов для полиэтиленовых труб. Монтаж труб из полиэтилена 03 Соединение труб из полиэтилена

Кроме того, при монтаже следует соблюдать некоторые правила:

  1. Иногда при сборке трубопровода приходится сгибать отдельные участки. Безопасным считается изгиб, при котором минимальный радиус равен восьми диаметрам самой изгибаемой трубы.
  2. Порой трубы закладываются внутрь перегородок и бетонируются. В этом случае их придется изолировать. При наружном расположении труб между ними и стеной надо оставлять расстояние не менее 2 см. Это не даст конденсату вызвать развитие плесени или грибка в щелях.
  3. Нельзя допускать провисания трубопровода, это нарушает его работу и способно привести к разгерметизации. Правильно расставленные опоры позволят избежать проблем.

Монтаж фитингов для полиэтиленовых труб нужна ли смазка. Основные виды соединительных устройств

Выбирая фитинги для ПНД труб, можно ориентироваться на следующие типы конструкций:

Фитинги для полиэтиленовых труб — фото сварных соединительных элементов

  1. Сварные , соединяющиеся с помощью специального паяльника (сварочного аппарата) стыковым или гнездовым методом сварки. Подходят для неразъемных соединений, подлежащих только замене, а не ремонту. Для этого используются фитинги двух видов, литые или сварные.
  2. Электросварные — муфты с пластиковым корпусом с вмонтированными внутри медными ТЭНами. На выходы подается электрический ток, фитинг прогревается, образуя непрерывный стык. Получается надежная стыковка труб — такая же прочная, как и цельнолитая.
  3. Компрессионные фитинги для полиэтиленовых труб.

    Специфического инструмента для их монтажа не требуется. Конструкционно они представляют собой корпус с резиновыми прокладками и 2 прижимными гайками. В них также предусмотрено кольцо из мягкого материала с прорезью, которое затягивается при закручивании обжимных гаек.

    Гайки накручивают на концы труб фитинга, где предварительно нарезана резьба, а герметичность соединения обеспечивает плотная резиновая прокладка. Гайка в такой конструкции обычно выполнена рифленой — такие «зацепы» не позволяют ей прокручиваться даже при фиксации мокрыми ладонями.

    Созданный таким образом трубопровод легко разбирается , а потому его можно использовать для создания временных сетей — например, для полива на даче. Осенью вся поверхностная конструкция просто разбирается и убирается на хранение.

Видео монтаж полиэтиленовых трубопроводов с аксиальными фитингами (вариант 1)
