Как работает инфракрасное излучение в пленочном нагревателе ? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

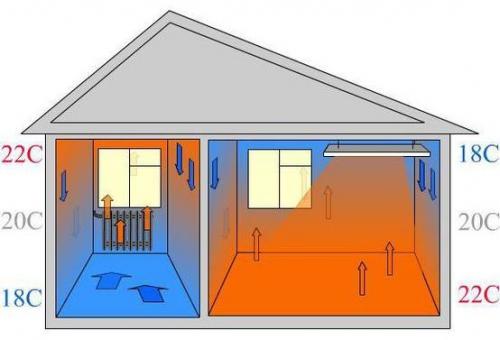

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.
Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.
Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже . Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.
Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.
Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон . Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.
Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.
Подключение инфракрасного теплого пола. Инфракрасный теплый пол под ламинат
Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки .
Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.
Преимущества пленочного теплого пола: равномерное распределение тепла по всему помещению; эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами; температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям; плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения; быстрое начало нагревания помещения; удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет; не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.
Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.
Принцип работы пленочного инфракрасного пола
Обратите внимание

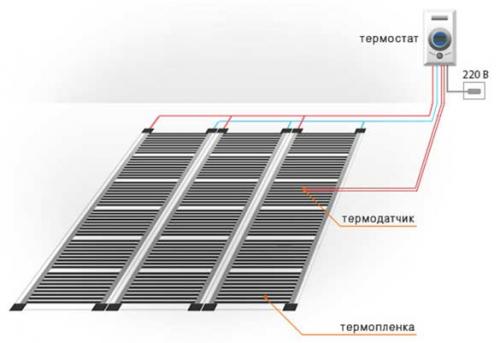

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера.
При подаче напряжения на эти стержни, они начинают излучать ИК-волны. Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами.
При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.
Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.
Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.
Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом.
Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.
Укладка пленочного теплого пола под ламинат
Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.
Важно
Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки.
Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.
На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

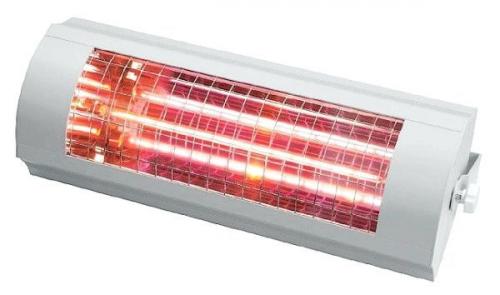

Принцип работы инфракрасного обогревателя потолочного. Принцип работы инфракрасных обогревателей
Прежде чем начинать разговор о пользе инфракрасных обогревателей, нужно разобраться в принципе работы устройства.
Конвекторы и тепловентиляторы, которые считаются традиционными отопительными приборами, имеют принцип конвекции. Такой принцип отопления подразумевает, что воздух, который циркулирует по помещению, нагревает людей, предметы, а также сам воздух в помещении.
Однако такой принцип обогрева наделен некоторыми недостатками:
- Воздух расслаивается, при этом теплый воздух удерживается под потолком, а холодный – преимущественно у пола;
- Воздух разной температуры ,перемещаясь по помещению создает сквозняк;
- Не сразу можно ощущать тепло в помещении, так как оно прогревается довольно медленно. Даже при автономных системах отопления такой недостаток проявляется. Каким бы не был терморегулятор, тепло в помещении приходит не сразу;
- Теплопотери помещения значительно возрастают.
Тепло улетучивается через окна, которые могут иметь недостаточную герметизацию, потолок и не утепленные стены в помещении.
Инфракрасные обогреватели имеют нечто другой принцип обогрева. Дело в том, что инфракрасный потолочный обогреватель нагревает не воздух в помещении, а тела и предметы. В первую очередь, тепло расходуется на обогрев пола, стен, поверхностей, а также людей, которые находятся в помещении. Только потом начинает обогреваться воздух. Стоит отметить, что за короткий промежуток времени все помещение прогревается до комфортных температур.
