Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации

25.02.2020 в 08:07

Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации

Перед тем как ознакомиться с правилами организации обычной вентиляции, предлагаем изучить преимущества данной системы:

  • естественная вентиляция не требует особых материальных вложений в виде покупки вытяжек;
  • схема вентиляционной системы довольно простая и для ее создания достаточно подручных инструментов;
  • вся работа под силу одному человеку;
  • система является энергонезависимой и не требует дополнительных расходов на оплату электричества.

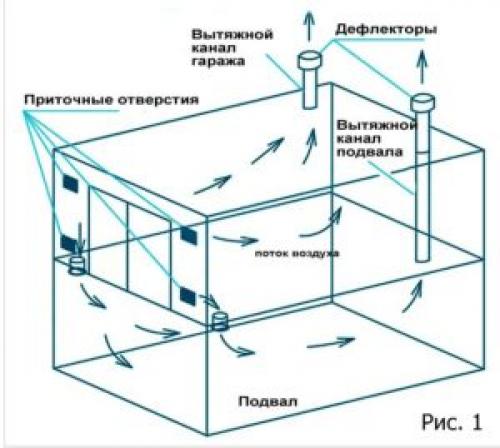

Схема вентиляции погреба в гараже основывается на монтаже двух труб приточного и вытяжного типа. Приточная труба снабжает помещение свежим воздухом с улицы, а вытяжная - отвечает за выведение влажного воздуха наружу.

Рекомендуется устанавливать трубы по схеме, таким образом, производительность работы системы увеличивается до максимального уровня.

Выбирая материал для изготовления воздуховодных труб, остановитесь на асбестовой или оцинкованной трубе, размер которой подбирается в соотношении с площадью подвального помещения.

Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации

Сквозная труба устанавливается с использованием таких вариантов:

  • сквозным - трубу проводят через пол гаража и выводят на улицу через потолок, чердак и кровлю;
  • настенным - в стене погреба обустраивают часть вытяжной трубы, проходящую в горизонтальном направлении, после этого выводят за пределы дома.

Длина вытяжной трубы подбирается с учетом индивидуальных особенностей помещения, она выступает над стеной на 50-100 см.

С помощью этих условий достигается разница в температурном режиме между уличным и внутренним пространством. Именно благодаря этому воздушные потоки циркулируют естественным путем. Для увеличения силы тяги на трубе устанавливается прибор в виде дефлектора. Эта деталь также предотвращает попадание в погреб мусора и пыли.

Рекомендации по выбору дефлектора для трубы:

  • наружный диаметр прибора должен в два раза превышать диаметр вытяжных труб;
  • дефлекторный корпус устанавливается во внутрь трубы.

Возможен вариант самостоятельного изготовления дефлектора. Для этих целей потребуется пластик или металл конусообразной формы. Нижний срез вытяжки устанавливается на самой высокой точке потолка.

Труба приточного типа монтируется таким образом, чтобы нижней срезной частью доходить до пола. Интервал между второй трубой и потолком составляет около 30 см.

Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации

На верхнем срезе трубы устанавливается вентиляционная решетка, которая защищает помещение от крыс, мышей и другой живности. Возможен вариант замены решетки металлической сеткой с мелким сечением.

Материал изготовления приточной и вытяжной трубы может быть разным. В данном случае, нет ограничений, руководствуйтесь индивидуальными предпочтениями. Для определения диаметра трубы учтите данные рекомендации:

  • на один метр помещения, приходится около пятнадцати квадратных миллиметров сечения;
  • выбирайте диаметр с небольшим запасом для компенсации воздуха, попадающего в погреб из гаража.

Возможен вариант использования канализационных труб на основе асбеста для организации вентиляции. В некоторых случаях используют трубы из пластика или из жести. Самыми практичными и длительными в эксплуатации являются трубы, выполненные из пластика. Среди их преимуществ отметим:

  • длительность эксплуатации;
  • стойкость перед механическими воздействиями;
  • Поэтому, при организации обычной вентиляции рекомендуем остановиться на практичных и доступных по стоимости трубах из пластика.

Вентиляция в подвале. Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

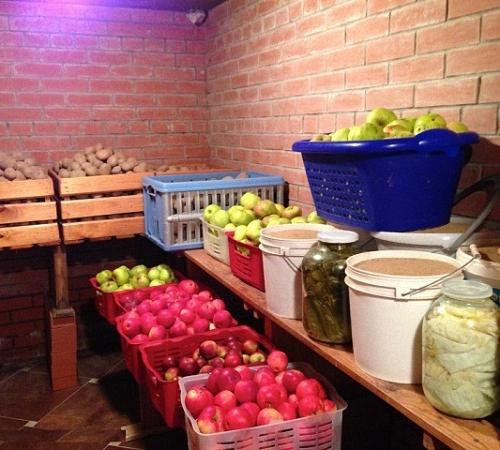

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

  • Возможность построить самостоятельно.
  • Небольшая стоимость.
  • Не используются энергоносители.
  • После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

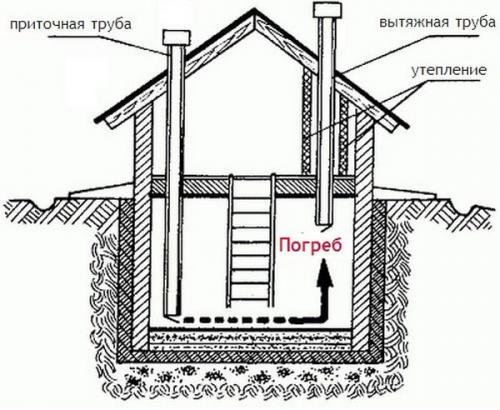

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V , (1)

где

F – площадь трубы в м2,L – объём необходимого воздуха,V – скорость потока. Принимается за 1 м/с,3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

Необходимый диаметр = 80 мм.

Правильная вентиляция гаража с подвалом. Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

  1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
  2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Источник: https://proremont-dom.ru/novosti/ventilyaciya-v-garazhe-v-pogrebe-soobshchestva-garazh-mechty-blog-ventilyaciya-v-pogrebah

Вентиляция неотапливаемого гаража. Как правильно сделать вентиляцию в теплом гараже?

Нас спрашивают:
В ентиляция в гараже. Прошу совета.

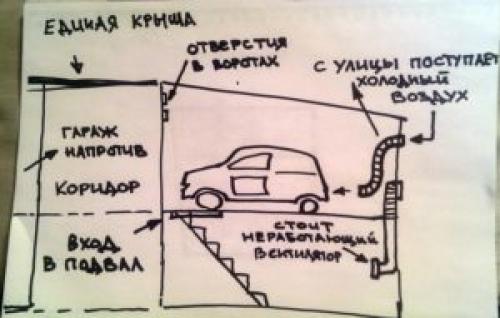

Просьба . Подскажите как правильно сделать вентиляцию в гараже с подвалом. Капитальный гараж находиться в кооперативе под единой крышей на 1 этаже. Задняя стена граничит с улицей. Из нее через отверстия на разной высоте выведены внутрь гаража гофрированные трубы диаметром 10 — 15 см. одна в сам гараж. другая вдоль стены в подвал. Обе трубы утеплены и из них с улицы поступает холодный воздух зимой. В воротах наверху сделаны отверстия скорее для отвода поступающего воздуха с улицы или для вентиляции. В коридоре между гаражами зимой тепло температура около 10 гр.

В гараже вдоль боковой стены имеется трубы отопления. Температура в гараже пр. 12 гр. В подвале держится в пределах 10 гр. Подвал сухой. Предстоит сделать ремонт в подвале под теплое помещение с вводом труб отопления и изолированным отдельным входом.Также планируется зашить весь пол гаража досками на лагах. Смотровой ямы не будет.

В связи с этим возникают вопросы. что нужно сделать для правильной вентиляции в гараже и особенно в подвале. Жду всякого мнения на этот счет. Заранее спасибо. Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации 02

Мы отвечаем:
З дравствуйте!

Чтобы выполнить точное планирование, нужно определить задачи вентиляции. В первую очередь это обеспечение условий для пребывания в помещении людей. С учетом того, какие процессы в помещении будут происходить. Ну и конечно, для обеспечения условий нормальной эксплуатации помещения. Соответственно от этого и нужно отталкиваться.

Если подвал предполагается использовать как складское помещение, то для его небольших объемов достаточно будет вентиляции естественной. Для этого подойдут пластиковые вент. короба (продаются в строительных магазинах). Хватит одного канала с выходом на крышу или в верхнюю часть наружной стены. Входной оголовок в подвале, вверху под потолком. Поступление воздуха предполагается неорганизованное, через вход. Если на входе плотно пригнанная дверь (люк) в ней нужно сделать отверстия закрытые шиберной решеткой для регулирования (желательно). Входной оголовок вент. канала оборудовать регулируемой задвижкой (клапан, мембрана, жалюзи — не принципиально).

Другое дело, если же предполагается длительное пребывание в подвале людей. В этом случае для усиления воздухообмена потребуется вытяжной вентилятор.

Теперь гараж. Снова таки, какова цель вентиляции? Если это обычный воздухообмен для удаления влаги, некоторого количества выхлопных газов остающихся при пуске двигателя, то описанной вами существующей вентиляции вполне достаточно. Если же предполагается длительное пребывание в гараже и проведение каких либо работ, то потребуется принудительная вентиляция.

Чтобы представить себе, как должна функционировать вентиляция вам стоит нарисовать схему наподобие приведенной на рисунке 1. Конечно, это не проект, а просто пример рассуждений, в вашем случае все может быть устроено по другому. Но такая схема наглядно покажет как и что работает.

Вентиляция подвала в гараже своими руками. Естественная вентиляция погреба в гараже своими руками: инструкция и рекомендации 03 Как правило, для успешного планирования вентиляции подобных небольших сооружений довольно понимания основных принципов: то есть, что теплый воздух поднимается вверх, и если из помещения воздух куда-то выбрасывается, откуда-то он должен поступать. И наоборот.

Что касается такого устройства как дефлектор, он предназначен для усиления естественной тяги вент канала за счет создания разряжения у выходного оголовка (за счет движения воздуха на улице).

Задать вопрос или прокомментировать

2 комментария

    Стас

    Добрый день!
    Строю дом. Гараж на две машины находится сбоку (пристроен к дому с выходом из дома, длина гаража 12 метров). Из гаража выход в цокольный этаж, подвал под всем домом. При спуске в подвал установлю дверь. Гараж планирую отапливать. Скажите, как поступить с вентиляцией? С одной стороны, без циркуляции воздуха нельзя, с другой — всё тепло будет выветриваться. На стене гаража сделано три окна. Спасибо!

    Евгений В. Морозов

    Тут и кроется хитрость. Без циркуляции воздуха вполне даже можно. Дело ведь не в циркуляции. Задач у вентиляции две — убирать «грязный» воздух, замещая его свежим и обеспечивать баланс влажности. Чтобы эта задача решалась эффективно, применяют регулировку и принудительную вентиляцию.
    Т.е. вы заехали, выхлопные газы надо вентилировать значительно, но это не долго. Далее, влажность (ну с дождя или снега заехали), вот тут сильного движения воздуха не нужно, можно выключить вентилятор и ограничится естественной вентиляцией.
    А если в гараже сухо и никого нет, вентиляция по сути не нужна. Потому, воздух то никак не «портится».
    Ну, а если бюджет позволяет, для энергосбережения — централизованная вентиляция снабженная рекуператором. А уж совсем «по современному» то и кондиционированием.
    В идеале — забираем воздух снаружи, повыше (там меньше пыли), очищаем фильтрами, греем его или охлаждаем рекуператором, дополнительно греем или охлаждаем системой кондиционирования.

Источник: https://mebel-doma23.ru/novosti/vytyazhka-v-garazhe-s-pogrebom-pogreb-v-garazhe-ventilyaciya

Вентиляция погреба в гараже зимой. Вентиляция погреба зимой

Особенность погреба заключается в том, что внутри него сохраняется положительная температура воздуха, которая не опускается ниже +3⁰ С даже зимой. При этом необходимо поддерживать оптимальный температурно-влажностный баланс для долгого хранения собранного урожая.

Закрывать ли вентиляцию погреба зимой? Только при сильном похолодании и на короткий срок. Зимой вентилирование погреба должно быть обязательно. Без проветривания внутри быстро появится сырость. Осевшая на овощах влага будет способствовать их загниванию, урожай пропадет. Кроме того, образуется плесень, грибок и в следующий сезон без специальной обработки погреба собранный урожай храниться не будет.

При сооружении вентиляции необходимо предусмотреть заслонки вентканалов. При наступлении морозов ими перекрывается часть трубы для снижения притока холодного воздуха. Вытяжная труба также прикрывается для снижения тяги. Полностью закрывать вентиляцию нужно только в особенно холодное время. Когда наступает потепление проветривание необходимо обязательно возобновлять.

Чтобы убрать излишнюю сырость внутри погреба при закрытых вентканалах можно поставить емкость с гигроскопичным веществом, например, песком, негашеной известью, опилками и т.д. Они впитают в себя часть влаги, конденсат не будет оседать в большом количестве на поверхностях сооружения. Также можно воспользоваться обогревательным оборудованием для непродолжительной просушки помещения и дополнительного обогрева в зимний период.

Кроме того, следует помнить, что внутри вытяжной трубы погреба может образовываться иней, затрудняя отток влажного воздуха. Вытяжку необходимо периодически осматривать, при необходимости очищать. Если вытяжная вентиляция в погреб утеплена, иней не будет образовываться, но возникнет много конденсата. Это нужно предусмотреть, заранее установив емкость для сбора конденсата, своевременно освобождая ее от жидкости.

Вентиляция погреба летом. Как оборудовать вентиляцию: общие требования

Чтобы сделать вентиляцию в погребе своими руками, вовсе не обязательно тратить время на поиск профессионалов и покупку дорогостоящего оборудования. Достаточно пары труб, с помощью одной из которых будет осуществляться подача воздуха, а другой — его отвод.Вентиляция погреба летом. Как оборудовать вентиляцию: общие требования

Роль материала для вентиляционной трубы может играть полихлорвинил, оцинковка или асбест. Главная сложность — выбор правильно диаметра, который определяется с учетом площади помещения. Так, чтобы сделать вентиляцию в подвале площадью в 10 кв. метров требуется установка трубы диаметром в 20 см. Расчет производится следующим образом. На один «квадрат» подвального помещения требуется 26 кв. см воздуховода. Известно, что на один сантиметр диаметра изделия приходится 13 кв. см сечения. Итоговая формула выглядит для расчета — площадь помещения (S) *26/13.

Правильная вентиляция погреба должна обеспечивать:

  • Вытяжку. Задача воздуховода заключается в удалении старых и нагретых воздушных масс. Установка трубы должна быть произведена под потолком погреба. Труба монтируется вертикально, а верхней частью выступает над крышей на 0,5 м. Для снижения влажности в подвале требуется ее утепление. Для решения этой задачи применяется труба еще большего диаметра и специальный утеплитель (допускается применение минеральной ваты). Принцип организации прост. Более тонкое изделие вставляется в толстую трубу, после чего пространство между ними заполняется упомянутым материалом.
  • Приток воздуха. Устройство вентиляции в погребе подразумевает применение еще одной трубы, предназначенной для подачи чистых воздушных масс снаружи. Монтаж производится в противоположном от места установки вытяжного воздуховода углу. Нижняя часть трубы должна находиться в 0,5 м от пола. Чтобы избежать проникновения в систему различной живности, на входе должна стоять сетка.

Вентиляция погреба зимой и летом работает за счет разности температур. Чтобы добиться идеальной замены воздушных масс, рекомендуется монтаж специальных задвижек. В ином случае возможно появление сквозняков или, наоборот, остановка движения воздуха (при высокой и низкой разнице температур соответственно).

Для проверки функционирования вентиляции требуется взять кусок бумажки и приложить его выходу вентиляционной трубы. Наличие колебаний свидетельствует о нормальной работе системы. Существует еще один вариант проверки. Можно поставить емкость с углями и обратить внимание, куда выходит дым. Если вентиляция погреба сделана правильно, дым выйдет через вытяжной воздуховод.

При настройке приточно-вытяжной системы можно сделать следующее:

  • Для оптимизации обмена воздуха выполните настройку задвижек.
  • Увеличьте диаметр воздуховода.
  • Сделайте комбинированный вариант вентиляции (с применением вентилятора).

Источник: https://interer-stil.ru-land.com/stati/kak-sdelat-pravilno-ventilyaciyu-v-podvale-garazha-soobshchestva-garazh-mechty-blog

Естественная вентиляция гаража с погребом. Организуем вентиляцию гаражного погреба

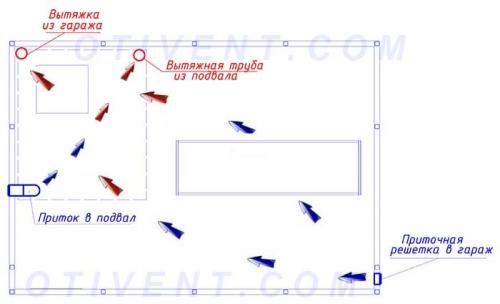

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

Как правильно делается вытяжка из подвала в гараже:

  1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
  2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
  3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Естественная вентиляция гаража с погребом. Организуем вентиляцию гаражного погреба

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

  • пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
  • сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Естественная вентиляция гаража с погребом. Организуем вентиляцию гаражного погреба
