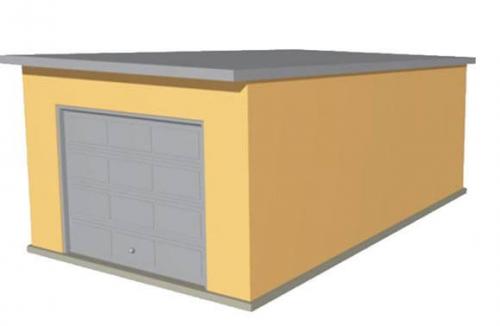

Гараж с односкатной крышей проекты. Выбор материалов

Гараж с односкатной крышей проекты. Выбор материалов

С точки зрения ландшафтного дизайна дом и гараж с хозблоком лучше делать из одних материалов. В первую очередь это касается стен и кровли.

Совет . Но здесь можно сэкономить. Главное, чтобы была похожей отделка фасадов. Стены гаража можно выложить из недорогого шлакоблока, крышу сделать односкатной или плоской, а фундамент не монолитным, а сборным.

У каждого материала есть особенности, которые влияют на конструкцию в целом и на отдельные компоненты:

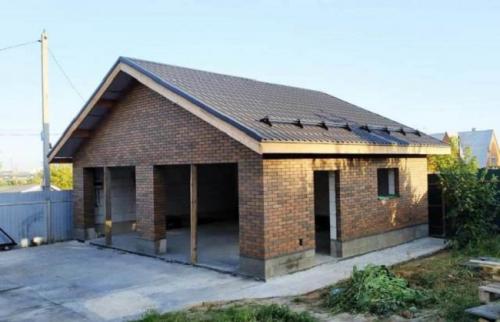

• Кирпич. Один из наиболее долговечных и прочных. Но керамический требует обязательной облицовки снаружи и изнутри, а у силикатного блока хуже теплоизоляционные свойства. Строения из кирпича тяжелые, создают значительные нагрузки на грунт, что обуславливает закладку мощного фундамента. Из-за небольшого размера стандартного блока уходит много времени на кладку стен.

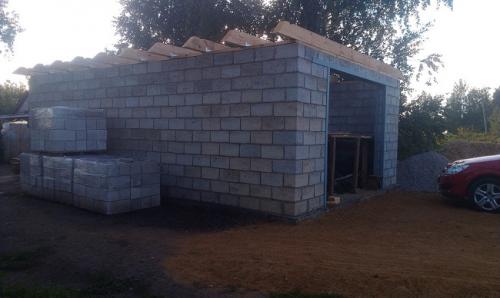

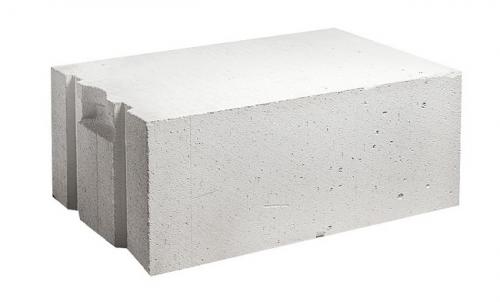

• Строительные блоки из бетонных ячеистых блоков. Наиболее распространены для малоэтажного строительства материалы средней плотности (относятся к конструктивно-теплоизоляционным). Их можно использовать для несущих и самонесущих стен при условии армирования каждого 3-4 ряда. При толщине стены 300-400 мм (стандартный размер блоков D400-D600) утепление фасада уже не требуется. Кладка стен проходит быстрее, особенно если выбирают газобетон с системой соединения по тычковой стороне «шип-паз» (хотя для этого нужен уже не цементный раствор, а специальный клей). Единственный недостаток — намокает от осадков, и облицовка обязательна.

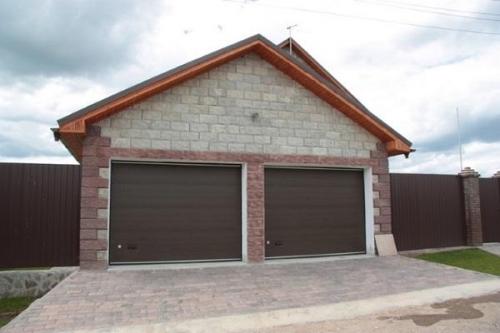

  Облицовка фасада кирпичом закончена

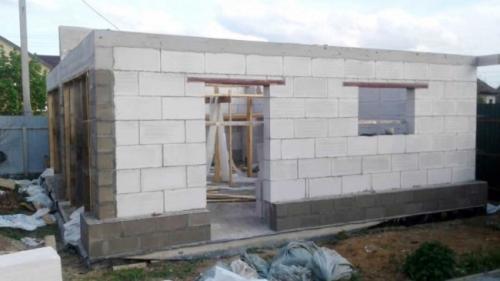

• Шлакоблок. Один из наиболее недорогих строительных материалов. Строительство проходит быстрее, чем из кирпича. Хотя и для него нужна облицовка.

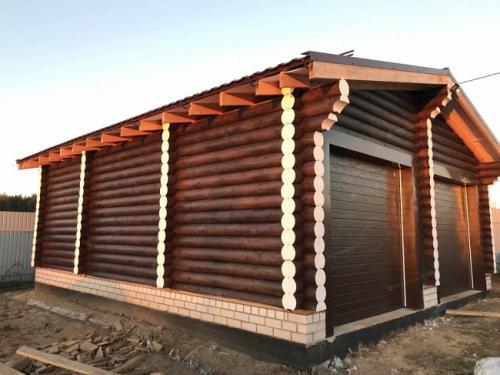

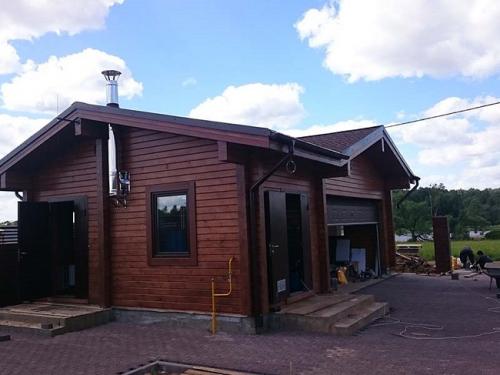

• Дерево. Брус или оцилиндрованное бревно выбирают, когда дом сделан из таких же материалов. Главный недостаток — усадочные процессы. При использовании материалов естественной влажности стройка может затянуться на год. У сухого и клееного бруса усадка небольшая, стройку можно закончить за один сезон, но и стоят эти материалы дороже. Есть нюансы при прокладке электропроводки — по требованиям ПУЭ6 проводку по горючим основаниям делают или открытой, или скрытой, но уже в металлических трубах или лотках с расчетной толщиной стенок. Безопасней и проще стены сделать из кирпича/строительных блоков, а снаружи обшить деревом.

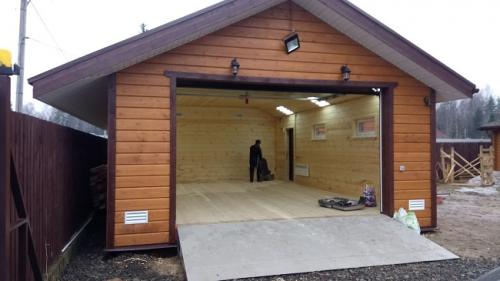

• Каркасные конструкции. Обойдутся дешевле «чисто» деревянных, а при одинаковой толщине стен они будут даже теплее. Для улучшения антивандальных свойств внешние стены и обшивку деревянных ворот можно выполнить из профлиста.

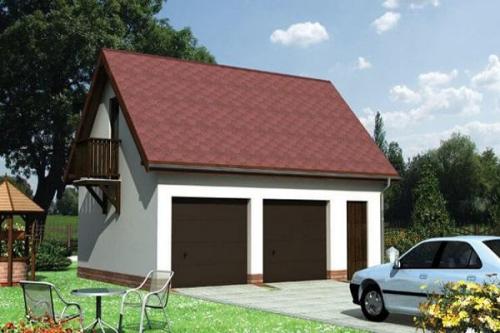

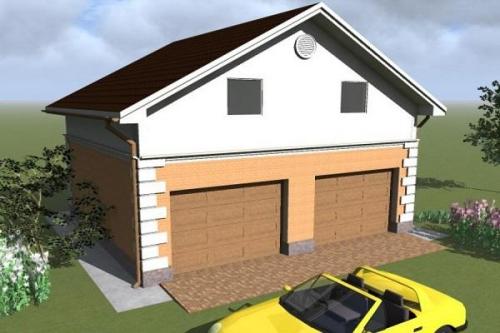

Проект гаража на 2 машины с односкатной крышей. Что учитывать при проектировании

Даже возведение такой постройки, как гараж, требует учета всевозможных нюансов. В случае этой конструкции обращают особое внимание на несколько моментов:

• наличие стоянки с навесом;
• высоту ворот;
• наличие калитки на въезде на участок.

Стоянку с навесом у одной из стен постройки проектируют заранее так, чтобы она учитывала её расположение и положение заезда на участок. Высоту ворот подбирают с учетом возможного приобретения высокой машины.

Специальные проекты гаражей на два транспортных средства довольно просто находятся в интернете.

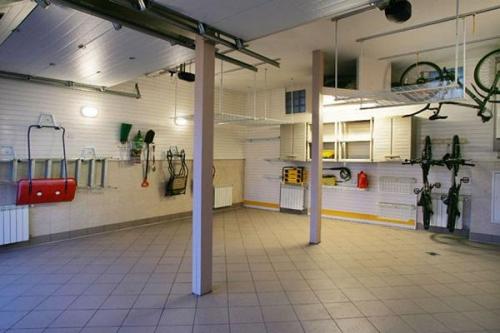

Внутренняя планировка

Внутреннюю планировку гаража отображают на чертежах, которые составляют перед началом строительных работ. Она учитывает потребности автовладельцев не только в боксах для автомобилей, но и других помещениях.

Так, гаражи совмещают с мастерскими и банями. На планировке подобные помещения зачастую помещают сбоку от стоянки для машин. Если гараж выступает в роли пристройки к дому , то дополнительные помещения располагают напротив входа в него. Количество комнат среднего гаража, включая автобокс, колеблется от одного до трех.

Варианты въезда

Гараж на две машины часто проектируют с таким въездом, чтобы, при необходимости, через него могли проехать оба автомобиля. Но это идеал. В некоторых случаях допускают и отступления от этого правила.

Существует два основных типа въезда в подобный гараж:

• раздельные ворота;
• единственные ворота.

Первый вариант имеет ряд плюсов. В частности, он позволяет удобно парковаться, не двигая второе транспортное средство. Кроме того, место для второй машины сдают в аренду, если она еще не приобретена. Главными минусом этого варианта считают стоимость.

Для автовладельцев с ограниченным бюджетом предлагается гараж с единственным въездом. Для ещё большей экономии ставят одностворчатые ворота. Но более удобный вариант — секционные, с автоматикой.

ГОСТ 31174 от 2003 года требует, чтобы ширина въезда не была меньше шести метров.

Совмещение

Совмещение гаража с хозблоками — популярное решение среди автовладельцев, желающих сэкономить место на своем участке. Делают это, увеличивая ширину строения на пару-тройку метров. Этого вполне достаточно для добавления к автобоксу мастерской или даже мини-сауны.

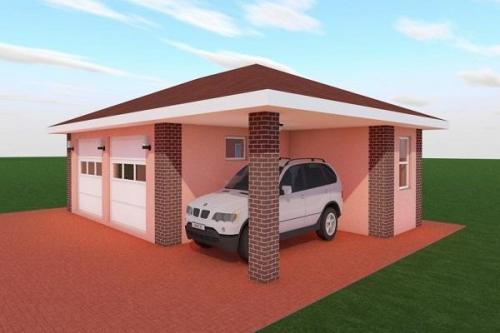

Популярное решение — соединение гаража со стоянкой с навесом. В таком случае первый служит опорой для последнего. В домах с высоким цоколем и глубоко расположенными грунтовыми водами совмещают гараж с цокольным или подвальным этажом.

Габариты транспорта

Габариты транспорта, который планируют ставить в гараже, — важнейший расчетный показатель. Ширина и длина стандартного легкового авто равны 1,7 метра и 4,5 метра, соответственно. Но берут в расчет и негабаритные транспортные средства. Например, пикапы. Их наличие подразумевает большую высоту, как въезда, так и самого строения. Некоторые типы машин вообще не ставят в придомовые гаражи.

Этажность

Стандартный гараж — одноэтажный. Его проще строить, и он позволяет поместить достаточно высокие авто. В то же время, семьи с легковыми машинами и не планирующие обзаводиться другим типом транспортного средства увеличивают за счет гаража полезную площадь дома. Для этого они возводят над ним мансардный этаж. Его используют с разными целями, в том числе, как жилье. Важно отразить его на проекте постройки.

Количество ворот

Автовладельцам предлагают выбрать между конструкциями з разным заездом:

• с одними воротами;
• с двумя воротами.

Первый вариант хорош для тех, у кого ограничен бюджет. Его достоинство в том, что, сэкономив на количестве въездов, появляется возможность поставить качественные автоматические ворота. Минус же — машинам придется выезжать по очереди.

Односкатная крыша гаража из шифера. Мауэрлат для односкатной крыши гаража

Правила создания односкатных кровель предполагают наличие основания для монтажа стропильной системы, для этого по периметру уже возведенных стен крепят балки, металлические или деревянные (мауэрлат). Этот элемент необходим для равномерного распределения нагрузки на конструкцию крыши, она передается по всей стене постройки от ног стропил.Его делают на подготовленный армированный пояс. В ряде случаев, когда постройка имеет небольшие размеры, а крыша не слишком тяжелая, мауэрлат допускается крепить только на две стены, без армирования. Также мауэрлат служит для скрепления крыши и гаража.

Особенности создания односкатной кровли

1. Строительство начинают с монтажа мауэрлата. Для этого берут деревянную балку 200х100 миллиметров. Через каждые 500 миллиметров на ней сверху просверливают отверстия для крепления анкеров диаметром 24 миллиметра и длиной болта, равной 300 миллиметров. Эти отверстия делают с учетом того, что частично анкерный болт будет крепиться в балке и одновременно располагаться в стене. Балки необходимо закреплять по всем углам. Чтобы конструкция односкатной крыши для гаража держалась прочно, дополнительно в отверстия под анкер заливают специальный строительный клей. Читайте также: " Как сделать крышу гаража своими руками – инструкция по монтажу двухскатной кровли ".

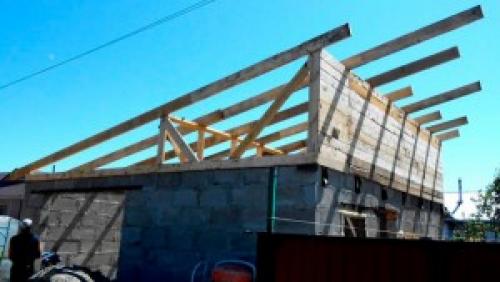

2. После установки мауэрлата готовят стропила и располагают их на нем между несущими стенами, находящимися одна напротив другой. В стропильных балках вырезают двойные зубья, которые будут помещать в подготовленные отверстия в мауэрлате.
3. Каждое стропило монтируют с шагом 60-70 сантиметров в порядке очередности, скрепляя его металлическим хомутом и болтом, который соединит стропильную ногу и мауэрлат. Стропила заготавливают в необходимом количестве до того, как сделать односкатную крышу гаража и обрабатывают антисептическим составом.

Технология установки стропил

Технология установки стропил на балки, расположенные на верхней плоскости подпорных стен, предполагает, что:

• мауэрлат всегда жестко закрепляют на стене при помощи анкерных крепежных изделий;
• используемые балки должны соответствовать толщине стен;
• нередко для создания опор стропил задействуют 60-70-сантиметровые бруски, а имеющиеся между ними пустоты заполняют материалом, из которого возводилась «коробка» гаража (прочитайте также: " Как закрепить стропила ");
• прежде чем установить стропила (подпорные балки), рабочую поверхность основания выравнивают и гидроизолируют, для чего применяют рубероид или битумную смазку;




• во время монтажа мауэрлата требуется постоянный контроль над горизонтальным расположением его поверхности;
• после завершения установки основания для закрепления стропильной системы односкатной крыши на балках производят отметки мест вхождения стропил и под них вырезают гнезда;
• подготовленные пазы обрабатывают специальными защитными средствами;
• стропила помещают в гнезда таким образом, чтобы их концы выступали примерно на 40 сантиметров из мауэрлата. Их крепят к балке при помощи анкерных болтов и скоб, для прочности соединяя оба элемента медной проволокой;

Устройство обрешетки для односкатной крыши гаража, подробнее на

Огнезащита стропильной системы гаражей

Зная, как построить крышу гаража односкатную, ее можно сделать прочной и долговечной самостоятельно, не прибегая к услугам специалистов. Но не всегда хозяева частных домовладений уделяют должное внимание пожарной безопасности построек. В то же самое время стропильные конструкции по причине возможного возгорания необходимо обрабатывать огнезащитными средствами. Читайте также: " Как сделать односкатную крышу на гараже – правила и последовательность монтажа ".

Гараж с односкатной крышей и навесом. Особенности стропильной системы

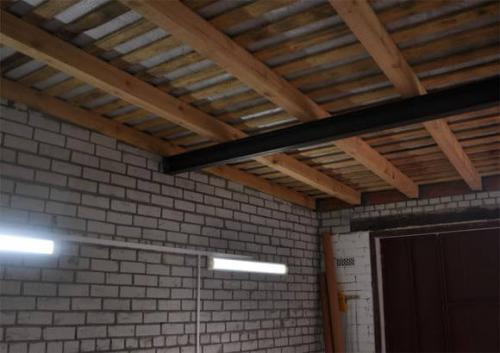

Простая конструкция стропильной системы не лишена нюансов, о которых следует помнить при проектировании односкатной крыши. Площадь ската учитывает наличие свесов, основным предназначением которых является защита гаража от осадков. Тип материала, используемого при возведении стен, также имеет значение:

• Каркасный гараж, обшитый металлом, должен обладать минимальными свесами в 10- 20 см.
• Срубы оборудуются свесами в пределах 50- 60 см.
• Крыша гаража из кирпича или бетона имеет свесы по 30- 40 см.

В отдельных случаях свес односкатной крыши удлиняют для образования навеса перед входом или вдоль стенки. Подобную конструкцию дополнительно поддерживают опоры, установленные на фундамент. Когда с геометрией покончено, переходят к расчету стропильной системы. Передвижения человека по односкатной кровле обычно не предусматриваются.

Показатели, которые потребуется узнать:

• Нагрузка кровельного покрытия на 1 м²стропил без учета крутизны односкатной крыши.
• Масса обрешетки, приходящейся на 1 м². С этой целью используется фанера, доска или ОСП.
• Если крышу гаража планируется утеплить, учитывается вес теплоизоляционных материалов.
• Масса снеговой нагрузки свойственной региону, где обустраивается гараж.

Внимание! Степень сложности каркаса напрямую зависит от площади, которую планируется перекрыть.

Прослеживается следующая закономерность:

• Максимально простой стропильный каркас получается при размере пролета до 4,5 м. Он состоит из стропильных ног, установленных параллельно, и мауэрлата или равнозначной ему конструкции.
• Пролет гаража от 4,5 до 6,0 м нуждается в более сложном перекрытии. Значительная длина стропильной ноги провоцирует провисание или кручение элементов системы. Укрепление подкосами способствует повышению жесткости конструкции односкатной крыши и отсутствию деформации.
• Превышение показателя 6 м обязывает разделить стропильную систему гаража на условные сегменты. Между ними располагается прогонный элемент с вертикальными опорами. Прогонная рама также нуждается в опоре.

Если гараж с односкатной крышей рассчитан на одно авто, оптимальные габариты внутреннего пространства составляют 3,5х5,5 м. Для таких параметров достаточно конструкции, описанной в первом или втором пункте. Поперечное относительно длинных стен расположение ската не предусматривает монтаж дополнительных элементов. Если уклон идет вдоль длинных стен, стропильные ноги подпирают подкосами. Оптимально составить два проекта стропильной системы для крыши односкатного типа, после чего выбрать наиболее выгодный вариант с экономической и технологической точки зрения.

Источник: https://interior.ru-best.com/mebel/garazh-s-odnoskatnoy-kryshey-proekty-kak-vypolnit-odnoskatnuyu-kryshu

Односкатная крыша гаража пристроенного к дому. Устройство односкатной крыши гаража своими руками

Устройство односкатной кровли гаража

При строительстве гаража своими руками почти всегда выбирают вариант с устройством односкатной кровли.

Действительно, для хозяйственных построек это идеальный вариант, который несложен в реализации. Если кровельные конструкции возведены правильно, то и прослужит крыша достаточно долго.

Достоинства данных кровель трудно оспорить:

• Их возведение не требует больших финансовых вложений, так как количество необходимых материалов минимально.
• Конструкция кровли проста – она формируется стропильными ногами, опирающимися на стены разной высоты.
• Срок службы плоской кровли исчисляется десятилетиями. Если кровля возведена правильно, то она свободно омывается воздушными потоками, которые обеспечивают ее хорошую вентиляцию. Это предупреждает образование конденсата под кровлей и позволяет длительно сохранять деревянные несущие конструкции в рабочем состоянии.

Обычно над гаражами сооружается кровля без чердака. Да и сама конфигурация кровли делает ее использование неудобным для хранения на чердаке каких-либо материалов.

Что представляет собой односкатная крыша

Кровля такого типа может использоваться не только для таких построек, как гаражи, летние кухни или сараи. Эта конструкция используется и для устройства крыш небольших дачных домиков. Нередко таким образом перекрывают дом вместе с пристройкой к нему.

Хотя для установки стропил требуются опоры разной высоты, не стоит думать, что коробку здания со стенами одинаковой высоты нельзя перекрыть односкатной кровлей. Просто придется потратить немного больше времени на создание разноуровневых опор для стропильной системы.

Скат кровли можно располагать как параллельно короткой, так и параллельно длинной стороне коробки здания. Желательно, чтобы нижняя сторона ската располагалась с наветренной стороны здания.

Стропильные ноги такой кровли не имеют между собой никакой связи, каждая из них представляет отдельную балку, уложенную на две опоры.

Причем угол наклона обычно совсем незначителен. Однако его величина имеет большое значение для схода с кровли дождевой воды и удаления снега в весенний период.

Есть факторы, влияющие на угол наклона ската кровли:

• Климатические особенности региона, где располагается здание. В районах, где зимой выпадает много снега, нет смысла устраивать пологую кровлю с величиной угла наклона до 5-7 градусов. Снег, задерживаясь на таком скате, может стать причиной разрушения кровли. А вот для районов с сильными ветрами и малым количеством снега такие крыши хорошо подходят. В то же время угол наклона кровли величиной 20-25 градусов слишком велик для ветреных районов – возникает вероятность срыва кровли. Над небольшими гаражами и сараями тоже не стоит возводить крутые скаты.
• Угол наклона стропил влияет также и на выбор кровельного материала. Если угол наклона кровли составляет не более 8 градусов, то возрастает вероятность протечек, поэтому для них используют битумные или битумно-полимерные рулонные кровельные материалы, уложенные в 3-4 слоя. При крутизне кровли 8-10 градусов можно укладывать рулонные материалы в 2 слоя. Угол наклона стропил 15-20 градусов позволяет устраивать металлическую фальцевую кровлю, волнистый и плоский шифер. При уклоне более 25 градусов можно использовать такие материалы как профилированный настил или металлочерепицу.
• Учитывайте требования ландшафтного дизайна – в пределах одного территориального участка лучше всего смотрятся кровли из одинакового материала или хотя бы одного цвета. Поэтому не исключено, что придется выбирать не материал, соответствующий запроектированному для гаража углу наклона кровли, а угол наклона кровли гаража, соответствующий материалу кровли дома и других построек, имеющихся на участке.
• Учтите также, что для крутой кровли придется возводить стены разной высоты. А если скат пологий, то можно с одной стороны устроить консольно-прогонную раму.

Источник: https://interior.ru-best.com/mebel/garazh-s-odnoskatnoy-kryshey-proekty-kak-vypolnit-odnoskatnuyu-kryshu

Уклон односкатной крыши гаража. Особенности сооружения конструкции

Односкатная крыша делается на строениях, не требующих изготовления достаточно сложной кровли. Она отлично подходит для небольшого домика на даче, гаража или бани.

Для односкатной кровли делается одна наклонная плоскость, величина которой зависит от площади строения, материалов для ее изготовления, особенностей вентиляции строения. Правильно рассчитанный угол наклона обеспечивает ее качество и долгий срок службы.

Крыша для гаража односкатная может изготавливаться из:

Основа крыши – стропила. Эта конструкция должна выдерживать вес всей кровли и равномерно распределять его на стены дома и фундамент.

Уклон устройства и толщина бруса указываются в проекте, по которому выполняются работы. При использовании профнастила минимальный уклон конструкции должен быть от 10 до 20 градусов, а для металлочерепицы — 25 градусов.

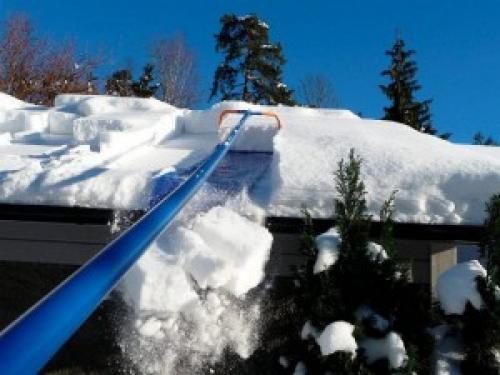

С уменьшением угла наклона увеличивается вероятность принудительной уборки снега с поверхности крыши.

Устройство крыши с уклоном в одну сторону

Совет: Для обеспечения вентиляции между соседними слоями кровельного пирога следует оставлять зазоры. В этом случае будут постоянное проветривание и защита от скопления конденсата, возникновения плесени и грибка.

По способам монтажа стропила могут быть:

• Наклонными.
• Скользящими . Такие конструкции должны опираться на мауэрлат, представляющий собой бревно, находящееся в коньке и обеспечивающее компенсацию при изготовлении строения из дерева, которое дает большую усадку. Такая особенность конструкции обеспечивает их целостность при риске разрыва.
• Висячими. Для достаточно больших пролетов монтируются такие стропила. Конструкция крыши с уклоном в одну сторону гаража в этом случае опор не имеет, а стропила предварительно изготавливаются с собственной обрешеткой. Затем каждый элемент отдельно поднимается наверх и ставится на крайние стойки. Для увеличения прочности к обрешетке прикрепляется перекрытие чердака, которое может изготавливаться из деревянных, металлических или железобетонных балок.

Особенностями односкатной кровли являются:

• Это самая простая конструкция крыши.
• Опирается она на одну из наружных стен и на балку в центре.
• Допустимая высота сплошных стропил — до 4,5 метров.
• Составные стропила, состоящие из нескольких частей, а вместе они стыкуются на стойке. Стропила могут иметь длину до 12 метров.
• Размер брусьев для изготовления стропил односкатной крыши берется 30х150 миллиметров.
• Шаг балок примерно 80 сантиметров.
