От размеров въездных ворот зависит удобство и безопасность эксплуатации гаража. Стандартные размеры гаражных ворот на высоте составляют 250 см, по ширине от 200 до 280 см. Если предполагается хранить в гараже легковые автомобили, к примеру, седаны или хэтчбэки, подойдут ворота наиболее распространенного размера – 250×200 см. Для внедорожников лучше увеличить ширину гаражных ворот на 30 см.

Рассчитать размеры гаражных ворот можно следующим образом:

• К ширине автомобиля прибавляется с каждой стороны по 40 см. Для автомобиля шириной 185 см ширина гаражных ворот составит 265 см.
• Высота гаражных ворот также берется с запасом.
• Необходимо учесть глубину открытия ворот (если они открываются внутрь) и расстояния по бокам до стен.

Быстрый подбор двери

по параметрам

Перейти в каталог

Требования к размерам ворот для гаража по ГОСТ и СНиП

• При изготовлении и установке ворот необходимо учитывать требования ГОСТ 31174-2003 «Ворота металлические». В нем установлены общие технические условия к подобным конструкциям. Однако параметры гаражных ворот в нем не указаны. Нет их и в СНиП, которые регламентируют лишь размеры самих гаражей.
• При возведении гаража на участке частного дома учитывается СНиП 2.07.01-89. Он определяет правила градостроительства, планировки и застройки населенных пунктов. Кроме того, нужно учесть правила пожарной безопасности в зданиях и сооружениях. Гараж должен располагаться в одном метре от дома и в 6 м от соседних участков. Высота встроенного гаража в частном доме должна также соответствовать СНиП.
• Гараж делают шире автомобиля на 80 см и длиннее его в полтора раза. Помещение можно сделать и более просторным. Обычно гараж для легкового автомобиля имеет размеры 500×700 см. Если в гараже будут хранить два автомобиля, за основу расчета длины берется более длинная машина. Ширина рассчитывается сложением ширины двух автомобилей. Также добавляется расстояние между машинами и проходы по бокам. Дверцы машин должны свободно открываться, не задевая друг друга и стены.
• Высота рассчитывается по тому же принципу: в гараж должна свободно заезжать более высокая машина (+20–30 см). При определении размеров гаража и ворот нужно брать во внимание фактор будущего: сегодня Вы владеете седаном, а завтра приобретете внедорожник или даже «Газель». Если есть возможность, лучше сделать гараж и ворота с запасом.

Ворота для микроавтобуса и подъемника

Большегрузные автомобили и фуры хранятся в гаражах с размерами ворот 350–400 см в ширину и 300 см в высоту. В некоторых случаях, в зависимости от размеров транспортного средства, высота может увеличиваться до 400 см. Под «Газели» используют гаражные ворота 300×300 см.

Гараж с подъемником

Использование подъемника сегодня становится популярным: он позволяет ремонтировать автомобиль с удобством и дает обзор всех деталей. Подъемник может поднимать машину на высоту до 190 см. Если подъемник эстакадный, нужно прибавить к нему высоту автомобиля. Если же механизм выдвижной, нужно включить в высоту гаража расстояние между полом и днищем. Обычно это 30 см. Таким образом, при хранении в гараже легкового автомобиля с эстакадным подъемником высота здания составит 390 см, при хранении внедорожника – 440. Для подъемников с лапами значения равны 360 и 410 см соответственно.

Связанные вопросы и ответы:

Какие стандартные размеры гаражных ворот существуют

При возведении гаража для автомобиля учитывается общая площадь сооружения и размеры ворот. Грамотно выполненные работы гарантируют безопасную эксплуатацию во время парковки. Стандартные размеры ворот для гаража определяются с учетом основных факторов: количества и габаритов машин вместе с боковыми зеркалами и багажников на крыше. Дополнительно учитывается дистанция от проема до забора или дороги, наличия в конструкции калитки, особенность открывания.

Габариты конструкции рассчитаны таким образом, чтобы машина не задевала проемы во время парковки. Минимальная ширина проема для легковых авто составляет 3,0 м, комфортная — 3,5 м. Высота ворот также зависит от габаритов транспортного средства и роста водителя. Стандартный предел ширина составляет 6,0 м, по высоте — 3,08 м.

Стандартные размеры гаражных ворот

Вид конструкции оказывает влияние на ее габариты. Важно принимать во внимание следующие факторы:

тип открывания и закрывания;

способ монтажа;

наличие калитки;

расположение полотна при открывании.

У секционных конструкций , состоящих из нескольких проемов стандартные размеры гаражных ворот составляют 2,0 м в ширину и высоту. Рулонные состоят из узких ламелей, которые соединяют в единое полотно, скручивающееся при открытии под потолком. Классическая ширина гаража 2,5 м, для промышленных объектов до 11,0 м при высоте 8,0 м.

Показатели стандартных размеров ворот для гаража распашного типа составляет в ширину 4,0 м, в высоту 2,0 м. При этом данные могут подбираться с учетом модели авто и уменьшаться для малогабаритных машин. Конструкции распашного типа применяются в частных домах и на промышленных объектах. Минимальные параметры по ширине составляют 3,0 м, по высоте — 1,9 м, в промышленности — 4,0 и 2,0 м, соответственно.

На конструкцию стандартных размеров гаражных ворот цена формируется с учетом типа и количества автомобилей. Для парковки одной машины запас с каждой стороны должен быть 20-30 см, при въезде под углом ширина двери должна быть больше габаритов авто на 1,0 м. Высота конструкции должна свободно пропускать автомобиль с багажников, а водитель должен чувствовать себя комфортно внутри строения. Оптимальная высота составляет 2,0-2,2 метра.

Гараж для двух автомобилей с одними воротами имеет стандартную ширину 4,0-5,0 метра. Между соседними легковыми авто остается дистанция 0,5 м, для грузового транспорта промежуток должен быть не менее 0,7 м. Легковые автомобили можно размещать в стандартной конструкции, цена в этом случае будет ниже изделия по индивидуальным параметрам. Согласно ГОСТ дверь по горизонтали должна иметь 2,4-2,6 метра, по вертикали 2,3-2,6 метра.

Параметры у микроавтобусов и автомобилей с высокой проходимостью больше, чем у седана. Оптимальный проем составляет 2,8 м по горизонтали и 3,0по вертикали. Грузовой транспорт типа «Газель» в частных домах размещают в гараже, где к проему добавляют по 1,0 м каждой стороны. При въезде под углом показатель увеличивается до 1,5 м. Для длинномерных машин ворота расширяют на 1,2 м и 2,0 м, с учетом прямого въезда и под углом.

При изготовлении гаражных ворот по стандартным и индивидуальным параметрам опытные мастера продумывают варианты модернизации с целью совершенствования системы, использования свободного пространства внутри постройки.

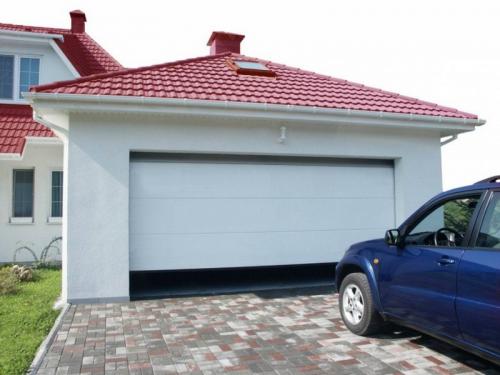

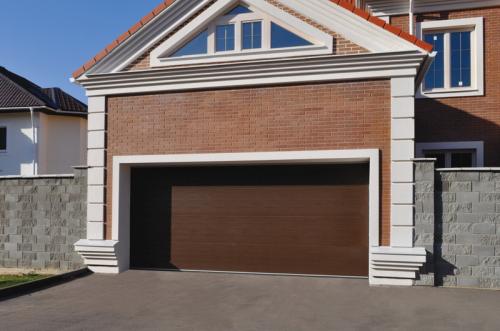

Как выбрать размер ворот для гаража в зависимости от типа автомобиля

При строительстве гаража возникает большая проблема с воротами. Нужно определить их параметры, но как это сделать? Чтобы узнать необходимый размер гаражных ворот – достаточно прочитать эту статью.

Оптимальные размеры гаражных ворот

К сожалению, размеры ворот для гаража не стандартизированы и купить заказать их по единому каталогу не получится.На это влияют следующие факторы:

1. Автомобили имеют разные габариты. Даже внутри категории легковых автомобилей есть различия в размерах. К тому же в быту часто держат микроавтобусы и малый грузовой транспорт.
2. Назначение гаража. Гаражи бывают бытовыми, полупромышленными и промышленными. Он может быть рассчитан на одну машину или несколько.
3. Угол поворота. В некоторых случаях угол въезда не прямой, а на разворот нужна дополнительная ширина ворот гаража.
4. Механизм. Также влияет на габариты, так как автоматическая система требует доп.места.

Ширина

Стандартной ширины гаражных ворот для легкового транспорта не существует. Поэтому определить ее можно по тому автомобилю, который там будет храниться. Сделать это просто: необходимо замерить ширину и добавить полметра. Это необходимый допуск, чтобы случайно не зацепить крыло.

Кстати, измерять нужно по боковым зеркалам, так как они выпирают за пределы корпуса.

Высота

Высота гаражных ворот определяется не автомобилем, а водителем. В целях экономии, проем редко делают выше 2,1 метра. В таком случае и человек сможет нормально пройти, и автомобиль не будет задет. Даже микроавтобус редко превышает 2 метра в высоту, поэтому трудностей возникнуть не должно.

Типы ворот и их минимальные и максимальные размеры

Отдельные стандарты применяются и для разных типов ворот, которые стоит знать.

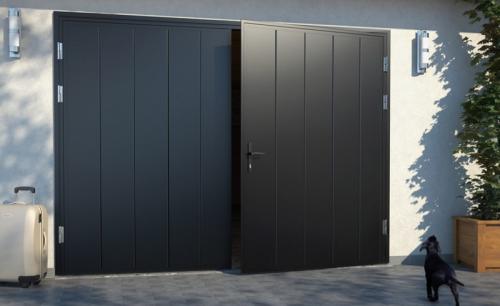

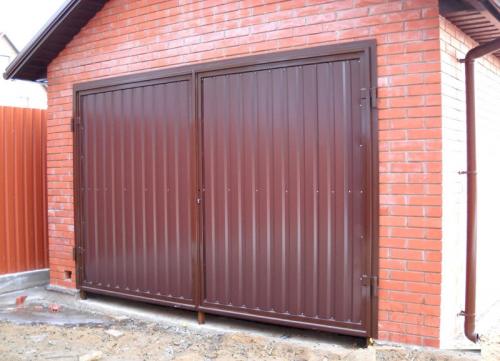

Распашные

Самые распространенные ворота в мире. В большинстве случаев, не имеют электронного управления, а запираются на обыкновенный ключ. Состоят из металлической сварной рамы, петель и дверей.

Их плюс – цена. При желании их можно сделать самостоятельно. При этом для них нужен только профиль или уголок для рамы и дверцы из:

1. Профильного настила. Подойдет для гаража за забором. Профнастил слишком тонкий и его легко вскрыть. Зато они покрыты своем полимера и не проржавеют.
2. Листовая сталь. Листы от 3-4 миллиметров очень прочные, поэтому для дверей хорошо подходят. Чистую сталь необходимо покрасить, а оцинковку можно не трогать.

Их минус – необходимо место перед гаражным помещением. Вплотную к воротам машину поставить не получится.

Стандартные размеры: 3х2 м.

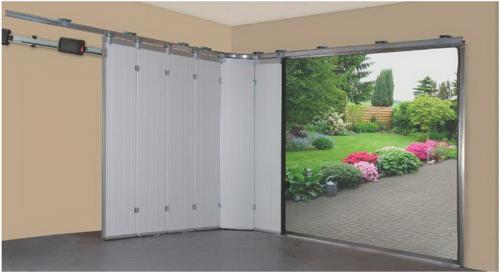

Сдвижные

Состоят из 1-2 створных дверец, двигающихся по направляющей. Этот тип ворот часто автоматизируют и оснащают пультом управления.

При открытии дверцы сдвигаются в бок, тем самым не загораживая пространство перед гаражом. Минимальные размеры: 3х1,8 м.

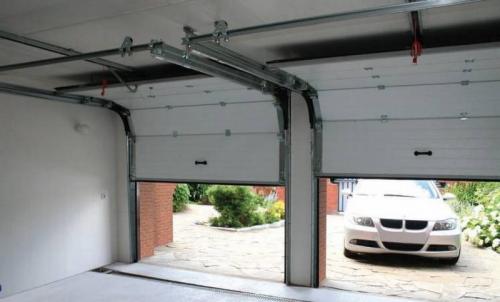

Секционные

Тип состоит из нескольких подвижных секций, которые при подъеме «сворачиваются» возле потолка. Не занимает лишнего пространства перед гаражом и внутри него.

Секционные модели почти всегда автоматизированы и управляются двигателем на пульте управления. Рассчитывая размер ворот для гаража, необходимо учесть:

1. Отступ от потолка в 15 сантиметров. Это необходимое пространство для «сворачивания» секций.
2. Отступ от стен в 10 сантиметров. Здесь будут установлены направляющие.

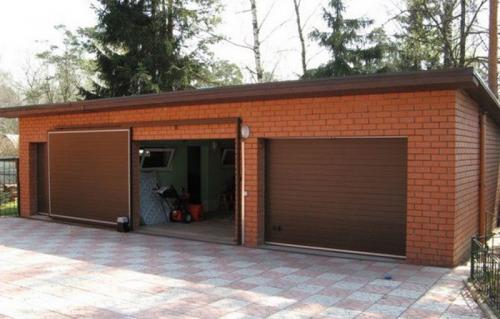

Кстати, секционные модели часто ставятся в гараж на 2 и более автомобилей. Размеры подбираются индивидуально.

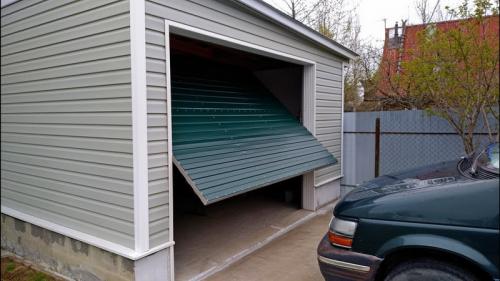

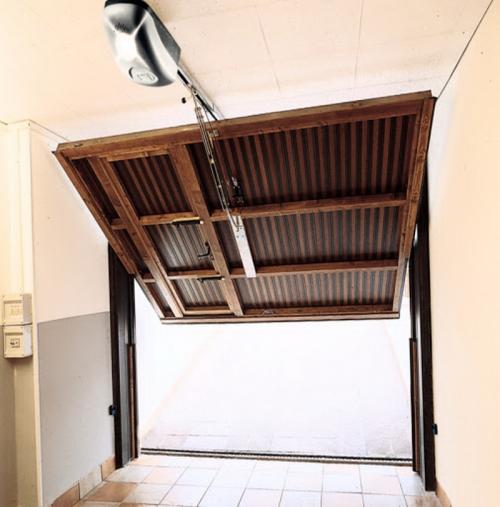

Подъемно поворотные

Подъемные ворота для гаража относятся к взломоустойчивому классу.

В отличие от предыдущих типов, для них характерно:

1. Единое монолитное полотно внушительной толщины. Пробить или вскрыть его не получится.
2. Электронным или электромеханическим замком. Это увеличивает взломоустойчивость, так как вскрытие классическими методами невозможно.
3. Автоматический подъем. За поднятие полотна отвечает двигатель с пультом управления.

Их минус в неповоротливости и массивности. Поставить авто перед гаражом также не получится, а внутри полотно «съедает» около 25 сантиметров высоты. Это, кстати, нужно учесть при расчетах размера гаражных ворот для легкового автомобиля. Размеры всегда подбираются индивидуально.

Как измерить проем для гаражных ворот правильно

Перед покупкой секционных ворот необходимо правильно снять размеры проема гаража, потому что без них возможны проблемы при монтаже и эксплуатации. Так же важно определить наличие проблем, учесть архитектурные недостатки и составить план их устранения.

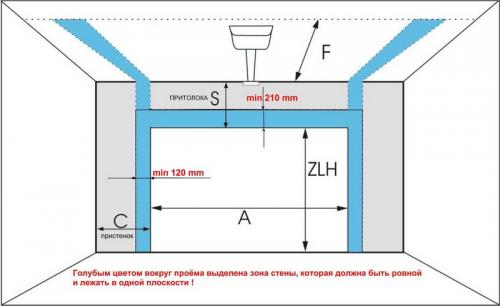

Базовые параметры проема

Обозначение и расшифровка параметров:

• H (высота) – расстояние от порога до верхней точки проема (в свету);
• A (ширина) – расстояние от левой стенки проема до правой (в свету);
• a1 (правый заплечик) – расстояние от правого края проема до правой стены;
• a2 (левый заплечик) – расстояние от края проема до левой стены;
• h (притолока) – расстояние от верхней точки проема до потолка;
• L (глубина помещения) – расстояние от проема (притолоки) до задней стены гаража.

Безупречно спроектированных проемов не бывает, поэтому замеры необходимо снимать в 3–4 точках. Например,1–2 раза в центральной части, затем от правого и от левого угла. При этом опираться нужно на наибольший показатель.

Важно, чтобы при снятии промеров притолока была расположена в одной плоскости с левым и правым заплечиками, так как при монтаже конструкции изнутри, придется опираться именно на эти параметры.

При снятии промеров желательно отталкиваться от уровня основного (чистового) пола. Если помещение на стадии строительства, то нужно высчитать будущий уровень пола и проставить отметку на стенах проема.

Так же важно учитывать наличие коммуникаций и архитектурных особенностей. Например, вентиляцию, потолочные балки и перемычки, колоны, трубы отопления, выступы, неровности на стенах и прочие возможные препятствия. Это нужно для определения свободного пространства для поднятия секций при открывании воротной конструкции.

Еще один важный нюанс – это наличие свободного места под крепление конструкции в области притолоки и заплечиков. Возможно, придется изменить имеющиеся параметры для правильного монтажа ворот. Например, расширить, поднять или заузить проем, чтобы подогнать притолоку и заплечики под нужные размеры.

Но важно учитывать, что все полученные замеры проема придется сравнивать с расчетными параметрами готовой секционной конструкции, которые требуются при монтаже.

Как правильно замерить притолоку

Довольно редко в гаражах встречаются идеальные стены, потолок, отсутствие наружных коммуникаций. Обычно в строении есть одна или более архитектурных особенностей, которые необходимо брать во внимание при снятии замеров.

• Выпуклый бетонный потолок. В большинстве строений из монолитных бетонных блоков поверхность потолка далека от идеально ровной плоскости. Поэтому при наличии выпуклостей нужно ориентироваться на нижние точки. При этом выбоины и ниши не учитываются.

• Понижение уровня потолка от проема до задней стены. Нужно замерить высоту от верхнего до нижнего края проема, прибавить к ней 70 см. Затем отметить точку на потолке гаража, удаленную от проема на это расстояние и измерить высоту. Этот замер будет считаться уровнем потолка в помещении.

• Притолока ниже 11 см. Длину притолоки можно увеличить за счет высоты проема. Для этого подойдет брус или металлический профиль, а сверху задекорировать панелью или гипсокартоном. При установке потолочного привода высота притолоки должна быть от 15 см.

• Наличие на потолке второй перемычки. Вторая перемычка будет мешать полному открытию секционных ворот. Для того чтобы это не произошло, необходимо брать за уровень потолка нижнюю точку перемычки.

• Невертикальная притолока. При таком варианте во время замеров учитывается точка окончания вертикальной части. Важно не забывать, что заплечики и притолока должны располагаться в одной плоскости.

• Неравномерная по высоте притолока. В некоторых строениях притолока расположена в одной плоскости с заплечиками, но имеет неравномерную высоту. Этот недостаток легко устранить с помощью металлопрофиля, деревянного бруса и панелей (то же самое относится и к заплечикам).

• Трубы,расположенные на притолоке. Поверхностные (наружные) коммуникации довольно частое явление в гаражах. Обычно их невозможно демонтировать или перенести. Поэтому уровень потолка отсчитывают от нижней точки коммуникаций.

• Скошенная притолока по ширине проема. Если потолок в строении спроектирован со скосом по ширине гаража, то его высоту отмеряют по точке, удаленной от края воротного проема на 10 см.

• Потолок из плит перекрытий с выступающими ребрами жесткости. В этом случае за уровень принимают нижнюю точку ребер. А при заказе секционных ворот учитывают, что потребуется много монтажного уголка для фиксации горизонтальных направляющих.

• По потолку проходят воздуховоды, вентиляционные короба или трубы вентиляции. Вентиляционные короба и трубы нельзя оставлять без внимания, так как они будут препятствовать свободному подъему ворот. Поэтому при расчете уровня потолка учитывают нижнюю точку подвесных коммуникаций.

Какой оптимальный размер гаражных ворот для небольшого гаража

Размеры гаража выбирают в зависимости от количества машин и от их габаритов. Минимально для комфортного обслуживания автомобиля требуется по 0,5 метра спереди и сзади от стоящей машины. По бокам должно быть около метра — должна быть возможность полностью открывать двери, для этого нужно примерно по 80 см с обоих сторон. Это минимальные габариты для парковки одного автомобиля. Получается что при длине авто 5 м, гараж должен быть не менее 6*3,6 метров, причем про удобство нет речи. Вы можете запарковать машину и бочком выйти. Даже порой пройти не запачкавшись будет проблематично.

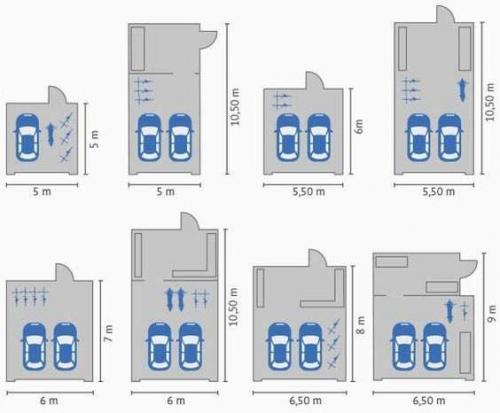

Варианты расположения мастерской и хозблока

Для оптимального размера гаража вам требуется больше места, хотя бы по ширине. Чем шире гараж, тем проще пройти сбоку при открытых дверях автомобиля. По метру от машины по всем сторонам — 6*4 метра — это оптимальный вариант. Возможно будет также проводить элементарные операции по обслуживанию авто.

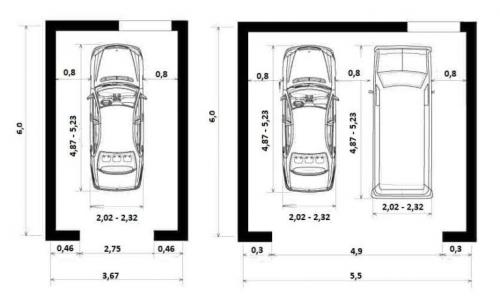

Для одной машины

Как уже говорили, при средних размерах машин 5*2 метра (± несколько сантиметров), из сказанного выше «выплывает» минимальный размер гаража для легковой машины — 6*4 метра. Именно с учетом этих размеров строятся гаражные кооперативы для парковки легковых автомобилей.

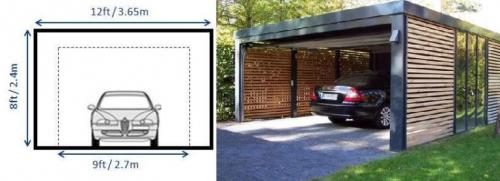

При ширине гаража 3,65 метра — ширина гаражного проема около 2,7 метра

Итак, 6 на 4 метра — это минимальный размер гаража без учета установки стеллажей, оборудования. Если планируете иметь что-то типа мастерской, добавляйте метраж в длину или ширину. Это зависит от имеющегося места на участке.

Чтобы сделать предварительные прикидки, можно поставить авто, нечто имитирующее стеллаж, верстак, оборудование, уложить запас шин, технику которую хотели бы ставить в гараже. Попробуйте ходить между всем этим добром. Представьте, что вам придется работать, ввозить/вывозить технику когда машина в гараже. Так и определитесь, сколько надо добавить к минимальному размеру и куда именно — в длину или ширину.

Для двух авто

Если в гараже планируете ставить две машины, глубину можете оставить такой же — около 6 метров, а минимальная ширина гаража на две машины — 5,5-6 метров. При этом у вас будет по 0,5 метр до стен с двух сторон и метр между машинами. Но с дверьми надо будет быть аккуратнее: открывать попеременно и не на всю ширину. И это ширина именно гаража. То есть, места для хранения авто. Никаких работ по обслуживанию. Даже уровень масла проверить незапачкавшийсь не получится.

Минимальная ширина гаража для двух машин — 5,5 м, ширина проема гаражных ворот — 4,9 м

Если хотите открывать двери в обоих авто без опасений и соблюдения очередности, добавьте хотя-бы 0,7 метра, лучше метр. А оптимальный размер гаража на два авто — 6*8 метров. И, снова таки, это без учета места под мастерскую или садовое/гаражное оборудование. Кто-то делает 6*10 или 6*12 и не считает, что места много.

Как связаны размеры ворот с материалом, из которого они сделаны

Есть несколько факторов, которые нужно учесть, прежде чем выбирать ширину ворот для вашего участка:

• Габариты грузовой и легковой техники

Единовременно через ворота на дачу заезжает один транспорт. Самая широкая грузовая машина (камаз или шаланда) имеет ширину борта около 2,5 метров. Учтем запас на зеркала бокового вида грузовика, в итоге общая ширина такого автомобиля, заезжающего на ваш участок, не превышает 3 метра. Максимальные габариты ворот следует расчитывать исходя из этих цифр. При этом колесная база подобной техники, как правило, меньше этого значения. Ширина любой легковой машины не превышает 2,2 метра.
Важно понимать, как часто планируется появление грузовой техники на участке. Если приезд камаза с грузом скорее редкость – предусматривать слишком широкий вход не требуется. В период активного строительства и частого подвоза стройматериала можно сначала не ставить въездную группу, оставив для нее проем, или предусмотреть временные ворота увеличенной ширины, заменив их впоследствии.

• Радиус поворота

При выборе размещения въездной группы, учитывайте радиус поворота таким образом, чтобы ворота использовали максимально полезное пространство заезда к частному дому, иногда для этих целей можно сместить калитку чуть в сторону, если она предполагается рядом с въездом во двор, или поменять калитку и ворота местами. При недостаточном радиусе поворота рассмотрите увеличение ширины или вынос входа вглубь участка относительно линии забора, так часто выходят из положения в садоводствах, если дорога перед участком узкая.

• Сторона открывания

Для распашных ворот существует 3 способа открывания: внутрь на 180 градусов, наружу на 180 градусов или на 90 градусов в обе стороны. В зависимости от рельефа участка и размеров места парковки, предусмотрите подходящую сторону открывания створок, иногда выбор стороны бывает продиктован ситуацией и влияет на габариты ворот.
Для откатных (раздвижных) ворот важно, в какую сторону будет откатываться створка. В открытом состоянии вся конструкция отъезжает на ширину балки, т.е. на ширину проема + противовеса. Ее открыванию ничего не должно препятствовать. В зависимости от рельефа участка, наличия построек, деревьев, уклона, соседского забора и т.д. порой приходится уменьшать ширину ворот, менять сторону их открывания (зачастую и расположение калитки, точку подведения электричества для автоматики) или, договорившись с соседями, предусматривать открывание ворот с заходом на их дачный участок (в крайних случаях) изнутри территории или снаружи.

• Наличие коммуникаций и иных подземных препятствий на линии установки

Нередко при устройстве заезда к частному дому заодно прокладываются коммуникации (электричество, водопровод, газ). Часто ворота располагаются вблизи построек, деревьев, бетонных, деревянных или железных шпал на заезде и т.п. Заранее обратите внимание, нет ли препятствий для установки воротных и калиточных свай, чтобы заранее предусмотреть смещение линии ворот, изменение их ширины или схемы расположения въездной группы. Это сэкономит время и силы на переделки или устранение последствий нарушения коммуникаций.

• Материал обшивки

Нужно учитывать вес материала обшивки, ведь слишком большая тяжесть на широком полотне ворот может повлиять на провисание створки. Если вы используете ширину более 4,3 метра, лучше заранее предусмотреть усиление конструкции. Для распашных ворот можно использовать столбы большей толщины, предусмотреть съемную стяжку между столбами сверху (но ни в коем случае не под землей), крепление столбов к плоскости забора или постройкам поблизости. Это предотвратит провисание створки под собственным весом. Если установка производится на винтовых сваях, используйте усиленные оголовки, толщиной не менее 5 мм и снабженные косынками. Для откатных ворот подойдет усиление рамы дополнительными элементами и добавление сваи к фундаменту (часто с увеличением длины несущего швеллера). Как вариант можно рассмотреть увеличение заглубления свай и их сечения (а значит, и диаметра лопастей).

Какая минимальная ширина ворот для гаража должна быть

. Минимальная ширина B= 2000 мм. Максимальное значение ширины Bзависит от серии ворот: 3000 мм — для ворот серии Classic ECO; 4500 мм — для ворот серии Classic TOP; 7000 мм — для ворот серии Classic PRO.

Таблица 1. Ширина проёма для разных серий ворот ZAIGER

. Минимальное значение H_min= 2000 мм. Максимальное значение высоты H_maxзависит от серии ворот: 3000 мм — для ворот серии Classic ECO; 4500 мм — для ворот серии Classic TOP; 7000 мм — для ворот серии Classic PRO.

^*

Таблица 2. Высота проёма для разных серий ворот ZAIGER

(расстояние от верха проёма до потолка). Минимальное значение притолоки hзависит от типа управления: 180 мм — при ручном управлении или при автоматизации ворот осевым (вальным) электроприводом; 230 мм — при автоматизации ворот потолочным электроприводом.Рекомендуемое значение притолоки от 350 до 600 мм. В этом случае конструкция ворот будет исполнена со стандартным типом подъема, то есть в оптимальном исполнении с точки зрения надёжности и стоимости. При размере притолоки 180 — 350 мм можно изготовить ворота с низким типом подъёма. Если притолока от 600 до Н + 500 мм ворота будут выполнены с высоким типом подъёма. При высоте притолоки более H + 500 мм — с вертикальным типом подъёма. Подробнее о типах подъёма можно почитать.

^** — Если в зоне расположения конструкции ворот под потолком имеются преграды (балки, трубы, выступы и т.д.), то вместо потолка принимается в расчёт горизонтальная плоскость под всеми преградами.

Таблица 3. Размер притолоки в зависимости от способа управления воротами

Таблица 4. Тип подъёма конструкции ворот в зависимости от высоты проёма и притолоки

. Минимальный размер пристенков b_minзависит от типа управления воротами: 110 мм — при ручном управлении или при автоматизации ворот потолочным электроприводом; 250 мм — при автоматизации ворот осевым электроприводом (со стороны установки электропривода). Такое же значение минимального пристенка следует использовать при установке ручного цепного привода (РЦП).

Таблица 5. Размеры пристенков в зависимости от способа управления воротами

. Минимальное значение глубины гаража зависит от высоты проёма, типа подъема конструкции ворот и от способа управления. Ограничения по максимальной глубине гаража отсутствуют.

Таблица 6. Минимальная глубина гаража Lв зависимости от типа подъема и от способа управления

Таблица 7. Минимальная глубина гаража L_minпри использовании конструкции ворот с низким типом подъема и с потолочным электроприводом т.м. ZAIGER

L, мм — длина направляющей шины (рейки) электропривода;L, мм — длина выпирающей за рейку части корпуса электропривода.

Таблица 8. Минимальная глубина гаража Lпри использовании конструкции ворот со стандартным типом подъема и с потолочным электроприводом т.м. ZAIGER

. При строительстве проёма гаража необходимо соблюдать соответствие вертикальных и горизонтальных элементов проёма соответствующим уровням. Предельно допустимые отклонения: ±2 мм/м, но не более 5 мм на всю длину элемента.

Как определить необходимую высоту гаражных ворот

Определение правильных размеров ворот в гараж является очень важной задачей, которая не так проста, как кажется на первый взгляд. Простого знания габаритов машины, для которой предназначается постройка, недостаточно для заказа подходящей конструкции-заграждения. Если вы выбираете гаражные ворота, размеры также зависят от типа самой системы, способа открывания полотна, места расположения строения. ООО « Ритерна » предлагает подробнее рассмотреть нюансы определение габаритов ворот.

Правила расчёта необходимых размеров

Одной из главных задач любого вида ворот является обеспечение свободного въезда внутрь гаража и выезда из постройки. Если вы планируете заказывать стандартные гаражные ворота , то требуется применять следующие рекомендуемые значения:

-для одной легковой машины нужен проём 240-270 см;
-если у вас джип или микроавтобус, то оптимальными считаются габариты 280-300 см;
-для гаража на два автомобиля потребуется проём минимум 5 метров.

Немаловажный момент при определении габаритов ворот – ширина пристенка. Для монтажа качественного каркаса и прочных створок нужны бетонные или каменные пристенки шириной от 12 см, которые обеспечат надёжное закрепление угловых стоек и вертикальных направляющих.

Как правильно рассчитать размеры воротной системы

При определении ширины проёма действует следующее правило: размер створок или полотна должен быть минимум на 60 см больше, чем кузов автомобиля вместе с боковыми зеркалами. Рекомендуемая высота ворот определяется под габариты конкретных машин, включая накрышные антенны, багажники или прочие элементы. Для безопасной эксплуатации конструкция-заграждение должна иметь высоту минимум на 20-25 см больше, нежели кузов автомобиля.

При определении оптимальных габаритов ворот следует обязательно учитывать конструкцию строения. Гараж должен иметь достаточное количества места для беспрепятственного выхода из авто водителя и пассажиров без задевания дверьми соседней машины или стены. В идеале помещение должно иметь размеры на 25-35 см больше, чем ширина авто при полностью открытых дверях. И это без учёта стеллажей по бокам.

Если фактические габариты помещения меньше указанных стандартных значений, то желательно ставить более широкие ворота.

Разновидности гаражных ворот

Если вы планируете металлические гаражные ворота купить для загородного участка, при определении габаритов следует обязательно учитывать тип самой системы заграждения. Основным отличием ворот считается их принцип действия. От типа, способа расположения и открывания полотна или створок зависит запас размеров для проёма и самого гаража.

Так, при выборе секционной конструкции нужно учитывать, чтобы глубины помещения хватало для беспрепятственного движения полотна параллельно потолочному перекрытию. Если высота ворот больше глубины гаража, то о полноценной эксплуатации системы говорить не приходится. При определении ширины полотна нужно учитывать размеры проёма, толщину боковых элементов ворот.

Немаловажной деталью считается размер перемычки. Расстояния между проёмом и потолком должно быть достаточно для монтажа торсионного механизма и направляющих, которые входят в список обязательных компонентов секционных систем. Для полотен минимальная высота перемычки должна составлять 110 мм.

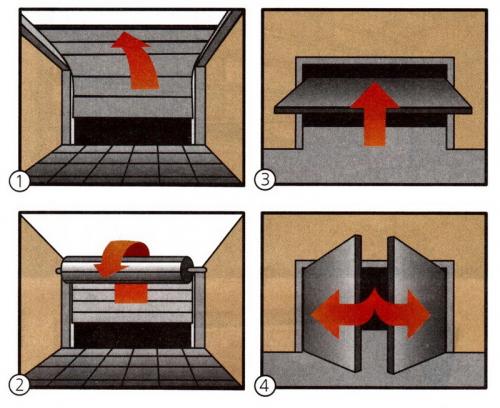

В целом существует 4 основных типа гаражных ворот:

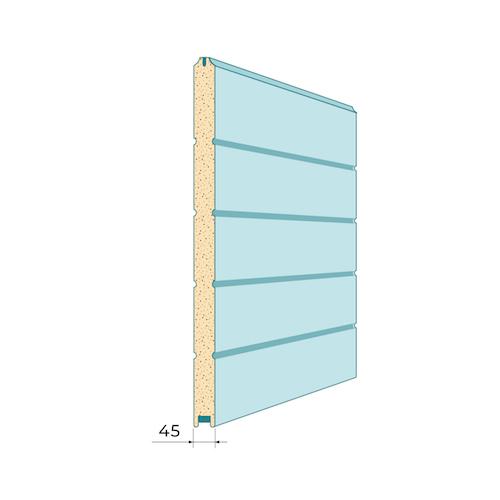

1.Секционные: представлены цельным полотном из горизонтальных сэндвич-панелей, которое при открывании проёма поднимается вертикально и заезжает вдоль потолка гаража.
2.Распашные: классический вариант, выполненный из двух створок, распахивающихся в сторону улицы.
3.Откатные: цельное полотно из вертикальных панелей, отодвигающееся в сторону для открывания проёма и идущее по направляющим вдоль стены гаража.
4.Роллетные: представляют собой гибкое полотно из тонких горизонтальных ламелей, которое наматывается на вал, устанавливаемый вверху проёма под потолком.

При расчёте размеров немаловажно учитывать и тип управления воротами. Так, если конструкция оснащается автоматикой, то необходимо предусмотреть место для её установки. В случае с секционными воротами зачастую к перемычке добавляется до 5 см.

Удобство и безопасность эксплуатации

Правильность расчёта габаритов ворот для гаража во многом определяет, насколько удобно и безопасно использовать конструкцию. Если выбирать чрезмерно большие створки или полотна, то нагрузка на механические элементы будет довольно высокой, в ворота сложнее открывать вручную (такая необходимость часто возникает даже при наличии автоматики). Если же проём будет узким, то для въезда придётся тратить больше времени, при этом повышается риск задевания боковых стенок кузовом авто.

Заключение

Выбирая подходящие габариты для ворот гаража, обязательно учитывайте ряд основных факторов: вид и количество машин, конструкцию помещения, тип системы заграждения, способ открывания и управления. Если вам трудно выполнить расчёты, можете заказать гаражные ворота в «Ryterna Беларусь» – наши специалисты выедут на объект, выполнят замеры и определят рекомендуемые размеры полотна.

Можно ли заказать гаражные ворота нестандартных размеров

Принцип работы обеих конструкций ворот одинаков: секционное полотно плавно движется и поднимается под потолок. Конструктивные детали изготавливают из оцинкованной и нержавеющей стали, на систему направляющих наносят лакокрасочное покрытие. Эти меры позволяют учесть особо жесткие условия: повышенную влажность, воздействие вредных веществ, низкие и высокие природные температуры. Учитывая габариты, механизмы ворот изготавливают с дополнительным запасом прочности. В частности, используют двойные боковые роликовые кронштейны, усиленный нижний профиль и более прочные боковые профили, например, стальные. Поэтому очень важно сопоставить размер ворот и их назначение, чтобы выбрать между бытовыми гаражными воротами и промышленными, и установить более усиленную конструкцию там, где это необходимо.

При больших размерах (от 2500×3000 мм) используют торсионные пружины, которые оснащают храповыми муфтами для блокировки полотна в случае обрыва пружины.

Здесь можно более подробно почитать про. Главное отличие, как раз, в размерах полотна и интенсивности эксплуатации.

Ресурс сжатия-растяжения пружин или степень интенсивности эксплуатации в течение суток различается:

• Бытовые — слабая (до 25%) и средняя (до 45%) интенсивность;
• Промышленные — высокая интенсивность (свыше 45% до 80%).

Из всего этого следует, что конструктивные особенности и тип ворот будут различаться в зависимости от размеров проема. В большинстве случаев секционные ворота изготавливаются именно на заказ по индивидуальным размерам проема.

Измерение проема

О том, как правильно подготовиться к монтажу, читайте в статье: «».

Первоначально необходимо выяснить следующую информацию:

• высота проема (максимальное значение)
• ширина проема (максимальное значение)
• высота притолоки (минимальное значение)
• левое боковое пространство (минимальное значение)
• правое боковое пространство (минимальное значение)
• глубина помещения (минимальное значение)

Все эти факторы определят, какой вид и размер ворот возможно установить, какой механизм подъема нужно будет использовать.

Самостоятельно правильно измерить размер проема под ворота, можно только зная все нюансы. Чтобы не ошибиться с размерами, лучше доверить это дело специалистам.

Оставьте заявку через форму обратной связи или свяжитесь с нами по телефону 8 800 707 90 45 и получите замер и консультацию от нашего специалиста.

Серии ворот: размеры

Гаражные, промышленные и панорамные ворота разделены на серии, каждая из которых разработана с учетом среды и особенностей эксплуатации, рассчитана для разных размеров проема, особенностей монтажа, имеет несколько видов панелей и цветов. В таблице ниже можно увидеть соотнесение моделей и размеров.

Серии	Размеры, мм, ширина х высота, минимум	Размеры ширина х высота, мм, максимальные
Trend	1750×1750 (микроволна, S-,M-,L-гофр)2110×2100 (дизайн филенка)	6000×3085 (микроволна, S-,M-,L-гофр) 5000×3000 (дизайн филенка)
Classic	1750×1710 (микроволна, S-,M-,L-гофр)2110×2100 (дизайн филенка)	6000×3000 (микроволна, S-,M-,L-гофр) 5000×3000 (дизайн филенка)
ProTrend	1750×1875	7000×6000
ProPlus	1750×1875	8000×7000
AluTrend	7000×6000
AluPro	7000×6000
AluTherm	7000×6000

Как видно из таблицы при некоторых размерах доступны разные серии. В таком случае нужно руководствоваться другими критериями, указанными выше.

Стоить заметить, что помимо стандартных габаритов, возможно изготовление индивидуального проекта, доступный шаг 5 мм по ширине и высоте.

Помните, что от качества замера проема зависит долговечность и надежность работы конструкции.

Как размеры гаражных ворот влияют на их стоимость

Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.

Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».

Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).

Стоит отметить, что необходимость в поднятии гаражных ворот может иметь несколько причин. Например, необходимость приподнять гаражные ворота может потребоваться в ситуации, когда конструкцию гаражных ворот нелегко открыть не только зимой, но даже летом. Что уж говорить о зимнем периоде , когда открытию ворот препятствует слой снега и льда? При необходимости можно осуществить подрезку самой конструкции. При этом въезд бетонируется. Таким образом обеспечивается естественный уклон . Но вместе с тем, вышеописанный метод поднятия въездных ворот уменьшает габариты конструкции.

Ниже будет рассмотрена ситуация, когда требуется сохранить имеющийся уровень гаража и немного приподнять ворота. В данном случае все осуществляется поэтапно. Для начала специалисты советуют демонтировать ворота и высвободить раму. Затем требуется удалить несколько рядов кирпичей над гаражным проемом. В тоже самое время отсыпка на нижнем участке также может быть приподнята. Далее конструкцию гаражных ворот необходимо вернуть в исходное положение.

Перед тем, как снимать гаражные ворота с петель, специалисты рекомендуют вымыть раствор, имеющийся между кирпичами того самого ряда, до которого ворота будут подниматься. На место этого ряжа должен быть установлен швеллер. Альтернативным вариантом является монтаж надежного и высокопрочного уголка. Выполнение данной операции осуществляется непосредственно до момента поднятия гаражных ворот. Помимо этого, данный подход позволит сохранить конструкцию от возможного разрушения. Установку швеллера или уголка необходимо осуществлять посредством использования надежных анкерных болтов.

Вместе с тем, не стоит забывать, что поднятие гаражных ворот даже на пару кирпичей способно значительно увеличить имеющийся просвет между воротами, а также гаражным полом. В данном случае для устранения данной проблемы можно воспользоваться одним из нескольких способов. В качестве наиболее оптимального выступает бетонирование. Кроме того, при необходимости можно осуществить установку специального порожка. Какой бы вариант не был бы выбран, стоит позаботиться о том, чтобы уклон был направлен из гаража на улицу, а не наоборот. В противном случае не стоит удивляться, что вода во время дождя течет в гараж, обуславливая появление сырости. А сырость, как хорошо известно любому автомобилисту, вызывает коррозию автомобильного кузова. Да и самому гаражу сырость также очень вредит. Учитывая все вышесказанное, можно сделать вывод, что самостоятельно приподнять гаражные ворота не так уж и трудно, как кажется на первый взгляд. Все этапы можно осуществить самостоятельно, то есть своими руками.

Есть пословица «Сдал сопромат, сдал всё». А ещё, некоторые гаражные «знатоки», любят уверять, что они сделали «жёсткие ворота». Грамотные инженеры в курсе простой истины – «жестких металлических конструкций нет» , а инженер-кораблестроитель, услышав про сопромат, усмехнётся, и скажет что «Сопромат – частный случай Строительной механики, в котором не учитывается движение». Это мы к вопросу, зачем иногда необходимо поднять гаражные ворота. Теперь немного подробнее, как это сделать.

Какие стандарты размеров гаражных ворот существуют в разных странах

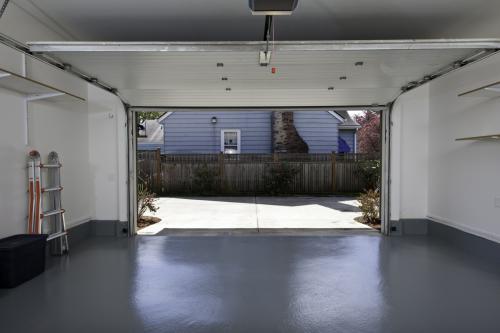

Рассмотрим конструкцию и характеристики секционных ворот:

1. Воротное полотно состоит из ламелей, соединенных шарнирными петлями. При открывании/закрывании система движется по рельсам, которые установлены на стенах и плавно перетекает на потолок. Боковые торцы ламелей снабжены роликами, при помощи которых и осуществляется движение по рельсам.
2. Ламель представляет из себя сэндвич-панель, которая со стороны улицы сделана из оцинкованной стали, а со стороны помещения из стали или пластика.
3. Сэндвич-панель заполнена утеплителем в виде полиуретановой пены. Этот материал является влагостойким, а также тепло- и шумоизоляционным.
4. Гаражу подойдут сэндвич-панели толщиной от 35 до 45 мм. Теплоизоляция подобной конструкции сравнима с кирпичной кладкой длиной - 1,5 кирпича. Толщина стального листа при этом должна быть от 1,5 до 2 мм.
5. Торцы ламели (там где одна сэндвич-панель соединяется с другой) снабжены резиновым уплотнителем для того, чтобы материал заполнял расстояние между ламелями, дабы не дать образоваться мостикам холода.
6. Торец самой нижней секции снабжен эластичным материалом, чтобы сталь в холодное время года не примерзала к полу.
7. Если ворота стандартного размера, то высота проема не должна превосходить 6 м, ширина проема не должна быть больше - 7 м, а ширина ламели максимум - 0,7 м. При этом на заказ, конечно, можно установить конструкции и больше вышеприведенных размеров.
8. Основные технические характеристики секционных ворот: температура, при которой осуществляется нормальная работа полотна, от -40 до +60 и количество циклов открывания/закрывания - 25000.
