Металлический каркас для бытовки. Виды бытовок и каркасов

Металлический каркас для бытовки. Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла . Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

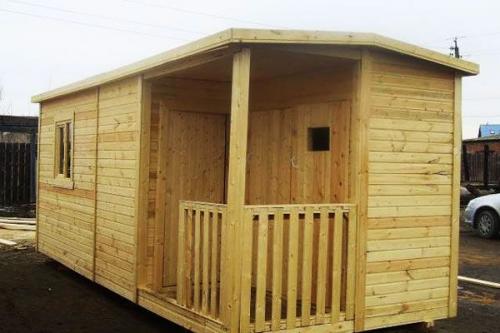

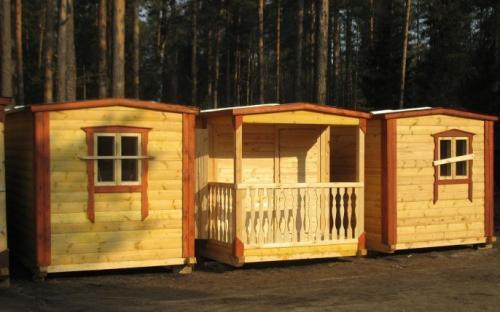

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

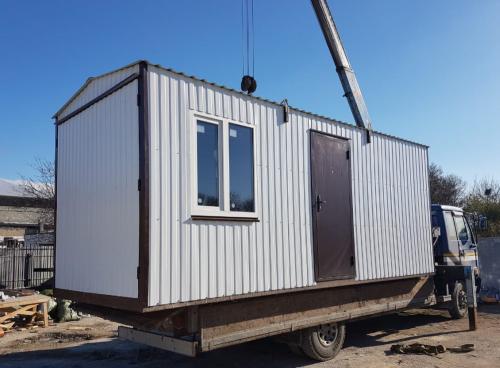

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Каркас бытовки на болтах. Как построить бытовку из дерева, на металлическом каркасе

Купив участок, земли, задумываешься о том, что надо где-то обитать на время постройки дома. Таким временным обиталищем на дачном или садовом участке является бытовка. Небольшое утепленное сооружение, размером обычно 3*6 или около того. Есть очень много предложений на рынке: и из дерева и из металла. Но качество их более чем сомнительно, при строительстве используют самые дешевые материалы. В этом легко убедиться, посчитав затраты, которые вы понесете, если решите делать бытовку своими руками. При тех же габаритах у вас дешевле, скорее всего, не получится, а если будет экономия, то небольшая. Вы-то будете считать нормальные материалы, а не самые дешевые. Но по качеству и прочности самодельные бытовки в разы превосходят покупные.

Бытовка на участке первое (или второе после туалета) сооружение, которое появляется на участке

Из чего и как строят

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм  или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

• обрезную доску;
• листовой материал — фанеру, ОСБ, ДСП;
• профлист;
• сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые  обозначения, их расшифровка на фото ниже.

Обозначение на чертежах

Распашонка

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

Сборный металлический каркас. Разновидности и устройство металлического каркаса

Существует несколько видов металлокаркаса, каждый из которых применяется в определенном направлении строительства:

1. Металлокаркасы для быстровозводимых конструкций.

Металлокаркасы широко применяются при строительстве быстровозводимых зданий, к которым относят склады, ангары, отдельно стоящие торговые павильоны и кафе. Такие каркасы, как правило, поставляются в виде набора стандартных деталей, имеющих удобные для складирования и транспортировки размеры. На месте из этих деталей достаточно просто монтируется основа нужного здания.

По способу монтажа сборные металлические каркасы классифицируют на стационарные и мобильные конструкции.

• Стационарные. Конструкции, собираемые из деталей такого набора, прочны, надежны и долговечны. Так как их используют постоянно, то они капитально вмонтированы в фундамент. Детали каркаса изготовлены из качественного дорогого металла, имеющего длительный срок службы.
• Мобильные. Устройство сборных металлических каркасов этого типа предполагает возможность их многократного монтажа и демонтажа, поэтому они должны легко собираться и разбираться. Детали этих конструкций достаточно легкие, компактные и устойчивые к внешним воздействиям. Такие каркасы оптимальны для летних кафе, садовых павильонов, временных беседок и т. д.

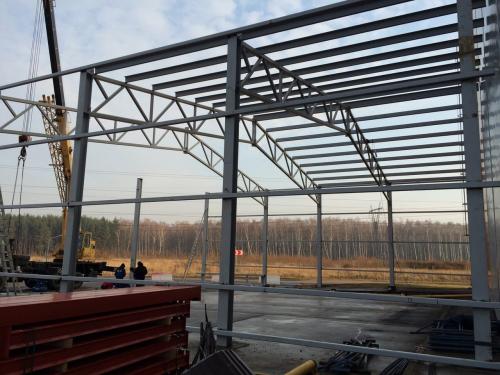

2. Несущие металлокаркасы зданий.

Каркас – это несущая основа любого здания. В современных строительных технологиях, как правило, используют металлический каркас, в основе устройства которого металлические вертикальные стойки и горизонтальные перекладины – ригели. Они присоединяются друг к другу при помощи сварки и болтов, в результате чего получаются поперечные рамы, к которым крепится система растяжек, придающая прочность возводимому зданию.

VT-metall предлагает услуги:

Вся конструкция из стоек и рам устанавливается на фундамент. Когда основа каркаса здания смонтирована, начинается монтаж кровельных и стеновых прогонов. Полностью готовый металлический каркас облицовывается кирпичом, железобетоном или другим подходящим материалом. Совершенно ясно, что от качества установки конструкции напрямую зависит прочность, надежность и долговечность всего здания.

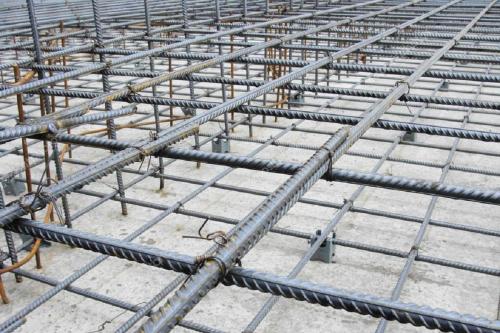

3. Арматурные металлокаркасы.

Каркас из арматуры является основой любого железобетонного изделия. Арматура служит для усиления несущей способности элементов здания, повышения прочности и устойчивости к разного рода воздействиям. Материалом арматуры чаще всего бывает металл. От качества каркаса из арматуры зависит долговечность возводимого здания.

По устройству металлические армокаркасы бывают сварными, линейными или объемными.

• Сварные. Продольно и поперечно направленные стержни металлической арматуры в местах пересечения между собой свариваются, образуя жесткий каркас, впоследствии заливаемый бетоном.
• Линейные. Их используют для армирования стен, потолков, стяжек для полов. Поверхности, армированные такими каркасами, необязательно должны быть плоскими. Часто это изогнутые, цилиндрические и прочие элементы с малой площадью поперечного сечения.
• Объемные. Это полностью трехразмерные конструкции. Формируются они из предварительно изготовленных металлических решеток.

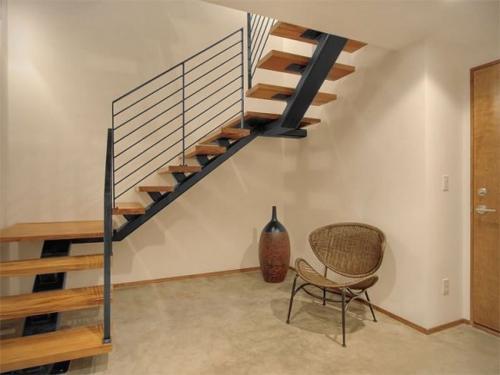

4. Металлокаркасы для лестничных пролетов.

Такое исполнение лестницы отличается прочностью и долговечностью. Как правило, сначала конструкция монтируется, затем ее облицовывают. В качестве облицовки используют разнообразный материал: металл, дерево, камень и т. д.

Металлический каркас не только придает лестнице прочность и долговечность, но и часто является оригинальным дизайнерским ходом.

5. Интерьерные металлокаркасы.

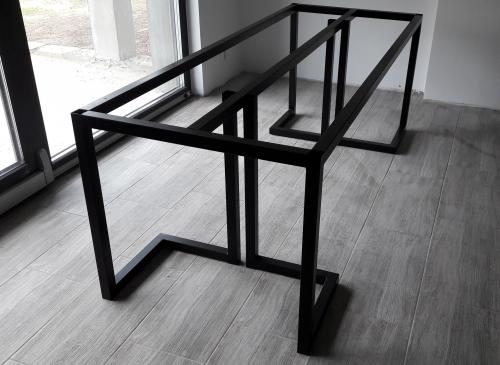

Чаще всего – это металлические каркасы мебели. Скамейки, стулья, столы, кровати и т. д. Плюсом такой мебели является ее долговечность. Изделия, основой которых является металлокаркас, более устойчивы к внешним воздействиям и способно выдержать большие нагрузки.

В массе своей такая мебель не отличается изысканным дизайном. Она находит применение в служебных помещениях. Однако некоторые образцы на основе металлического каркаса, разработанные профессиональными дизайнерами по индивидуальному заказу, могут быть уникальными объектами, способными украсить любой интерьер.

Устройство металлических каркасов также нашло широкое применение в промышленном строительстве. Их применяют при возведении перегородок, сборных потолков и полов. Каркасные конструкции незаменимы при сооружении спортивных и зрелищных арен, оформлении спектаклей и перформанса.

Каркас бытовки из уголка. Строим деревянную бытовку

Деревянная бытовка

Деревянная бытовка

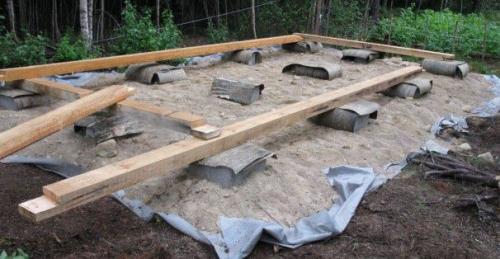

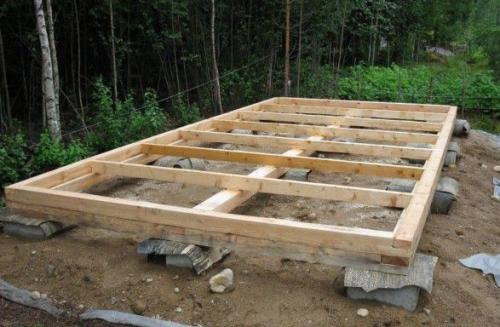

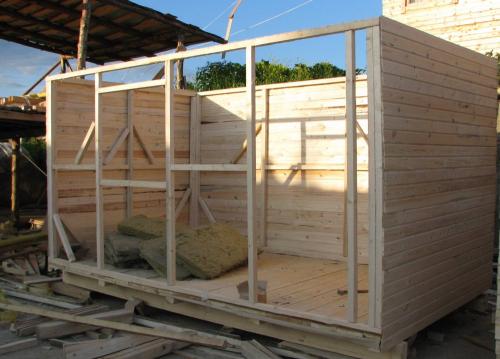

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

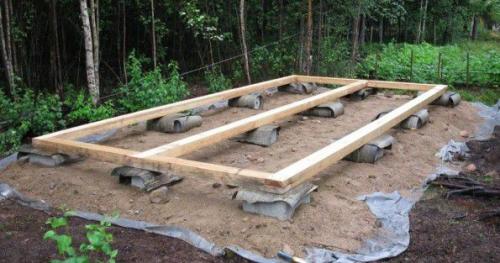

Нижняя обвязка

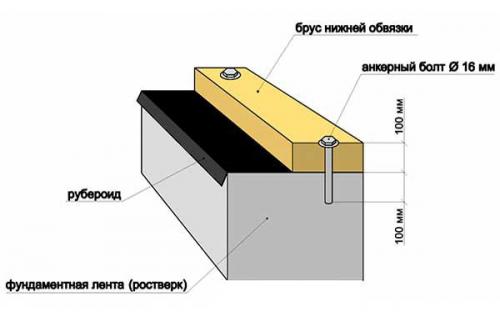

Крепление нижней обвязки

Нижняя обвязка

Способы соединения брусьев по углам

Лаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

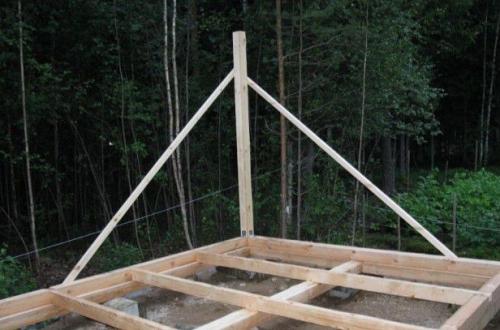

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойки

Угловые опорные стойки

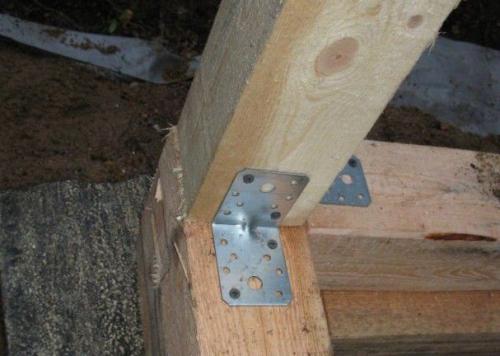

Варианты крепления вертикальных стоек

Важно! Высота вертикальных опор на задней и фасадной сторонах бытовки должна различаться примерно на 50 см. Такая разница обеспечит оптимальный уклон кровли и на ней не будут задерживаться атмосферные осадки.

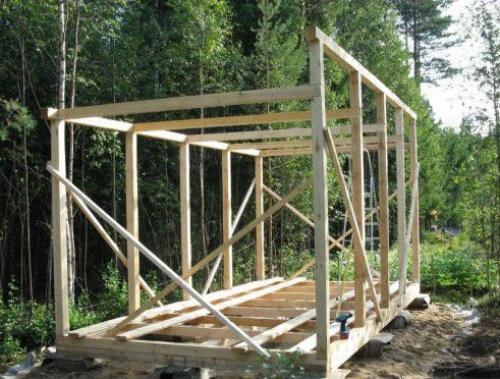

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

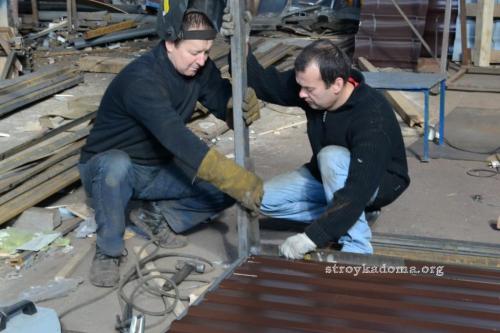

Каркас бытовки из профильной трубы. Установка вертикальных и горизонтальных стоек

Для вертикальных стоек возьмем профильную трубу 40х40. Режем трубу по тем размерам, которые должны соответствовать необходимой высоте конструкции. Обычно этот размер составляет 2,5 метра.

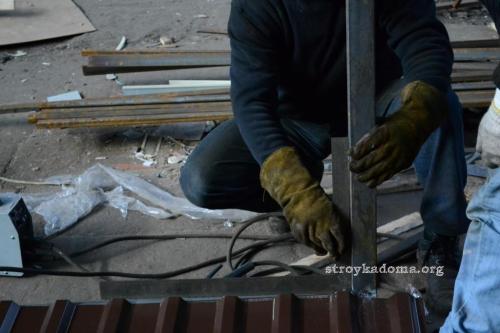

Устанавливаем первые стойки по углам нашего готового основания, и выставляем их строго под углом в 90⁰. Для этого используйте столярный уголок.

Все вертикальные стойки каркаса должны быть строго под углом 90 градусов.

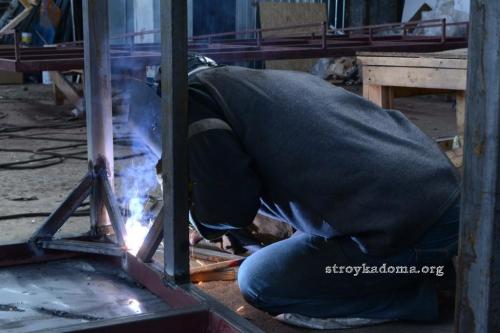

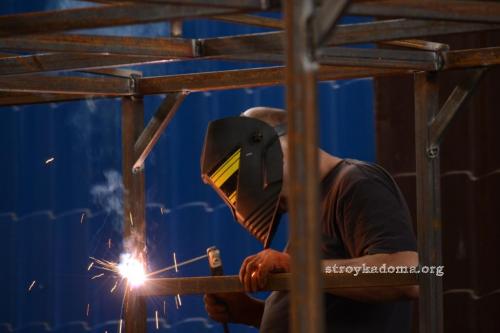

После того, как стойка установлена ровно, ее прихватывают сваркой до тех пор, пока она самостоятельно сможет сохранять свое положение. И так во всех четырех углах.

Для того, что бы поставить следующие дополнительные стойки, и сохранить правильную геометрию конструкции, берем второй прямоугольник, который мы изготовили из трубы 40х60.  Его необходимо поставить сверху на стойки, которые наварены по углам. Убедитесь с помощью уровня в том, что все стойки стоят строго по вертикали, верх и низ строго по горизонтали, и в местах стыков труб все углы совпадают.

Соединяем все составляющие каркаса, выставляем углы ровно и прихватываем во всех точках соприкосновения

Теперь наш «куб» можно обваривать дополнительными стойками и распорками.

Берем заранее заготовленные нарезанные по 2,5 метра трубы 40х40 и ввариваем их в вертикальном положении подобно угловым стойкам. Расстояние между стойками рекомендуем сделать через каждый метр. При этом, необходимо предусмотреть заранее место для входной двери.

Очень важно —  усилить наш каркас дополнительными ребрами жесткости.

После того, как вертикальные стойки будут стоять на своих местах, приступаем к монтажу горизонтальных. Горизонтальных стоек гораздо меньше. Они находятся на высоте 1,25м. от нижней точки, и ими достаточно обварить весь каркас по кругу один раз.

Обвариваем каркас всеми необходимыми горизонтальными перемычками

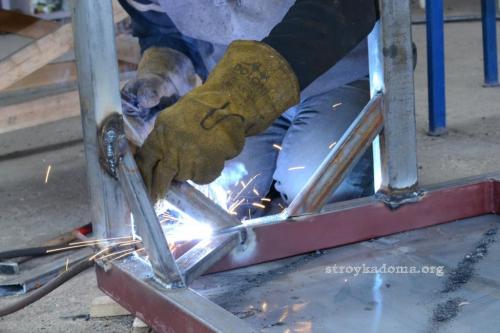

Теперь необходимо укрепить получившийся каркас бытовки, которую мы делаем своими руками. Для этого заранее необходимо нарезать из трубы 20х40 куски длиной по 30см, каждый край должен быть отрезан под 45⁰. Этими распорками мы обвариваем каждый угол, и при большом желании и наличии материала – укрепляем дополнительно пол. Ниже на фото указанно, как необходимо укрепить каждый угол.

Правильное усиление «косынками» всех углов каркаса для бытовки, выглядит так.
