В качестве горючего, как понятно из названия, такие печи используют отработанное моторное масло — смесь тяжелых углеводородов. Отработка дешева, ее запасы регулярно пополняются при обслуживании автомобиля, а у владельцев небольших гаражных сервисов она есть практически всегда.

Вместе с тем воспламеняется она достаточно трудно, а горючих паров практически не образует. Поэтому наиболее распространенные конструкции печей на отработанном масле используют принцип пиролиза , то есть разложения масла на более легкие фракции при нагреве, что делает их прямыми потомками популярных в первую половину XX века газогенераторов.

Основой такой печи является металлическая емкость с маслом, над которой устанавливается камера сгорания — перфорированная труба с отверстиями для притока воздуха в зону горения.

В маслобаке имеется заливное отверстие с крышкой, позволяющей регулировать степень его открытия для управления процессом горения (так называемый дроссель). На маломощных печах камера сгорания выходит напрямую в дымоход, в более совершенных конструкциях используется расширительная камера с внутренней перегородкой для полного дожига газов.

Как работает сделанная своими руками масляная печь для гаража ? При розжиге внесенный в бак через полностью открытый дроссель факел начинает испарять отработку. Попадая в камеру сгорания, пары масла смешиваются с воздухом и воспламеняются.

Так как стены камеры сгорания прочно связаны с масляным баком, тепло от сгорания паров передается его стенкам, и масло начинает активно испаряться уже без помощи факела. Развивается цепная реакция разложения: чем сильнее нагревается бак, тем активнее испаряется и разлагается отработка, и тем жарче разгорается огонь в камере сгорания.

Чтобы иметь возможность управлять этим процессом нужен дроссель — прикрывая его, можно уменьшить активность горения и тем самым ограничить температуру печи.

На фото ниже масляная печка в гараж:

Достоинства и недостатки

Правильно собранная пиролизная печка способна нагреваться до высокой температуры при малом расходе топлива, в отличие от прожорливой и малоэффективной буржуйки.

Средний расход гаражных самоделок находится в районе полулитра масла в час — таким образом, при смене масла в обычной легковушке, объем картера которой составляет 3-4 литра, можно обеспечить свой гараж теплом минимум на 6 часов.

При работе такая печь практически не дымит и быстро прогревается. Так как в обычных условиях моторное масло трудно воспламеняется, этот вид топлива в хранении практически безопасен.

Однако есть у пиролизной печки и несомненный недостаток : если буржуйка практически всеядна и в ней можно сжигать практически любые горючие твердые отходы, то печи на отработке нужно только масло , причем очищенное от воды: закипание в прогретом резервуаре способно привести к резкому разбрызгиванию горящего масла, которое можно сравнить с взрывом.

При частых посещениях гаража зимой возникнет потребность в покупке отработки , но в основном это лишь вопрос о ее транспортировке: с официальной сдачей на переработку большинство автосервисов не связываются и продают отработанное масло желающим по достаточно низким ценам.

СПРАВКА: При эксплуатации печей, работающих на саможоге, есть важный нюанс: погасить их достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно для поддержания температуры, при которой процесс пиролиза прервется .

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания . Следовательно, заливать масло в печь нужно с таким расчетом, чтобы его хватило как раз на планируемое время пребывания в гараже.

При пиролизе моторного масла образуется много негорючего остатка , сильно загрязняющего масляный бак. Его приходится регулярно чистить, и этот момент должен быть предусмотрен в конструкции печи — сделав бак неразборным, Вы об этом быстро пожалеете.

Масляная печь для гаража чертежи. Communities › Гараж Мечты › Blog › Производительная и безопасная печь на отработке для обычного гаража

В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Zoom

печь в перевёрнутом положении

Zoom

воздуховод из листа 2мм

Zoom

элементы воздуховода 2мм

Zoom

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Zoom

далее пошли в бой

Zoom

процесс сварки

Zoom

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Zoom

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Zoom

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Масляная печь для гаража своими руками чертёж. Дровяная печь

Требований к подобным печкам совсем немного:

• чтоб хорошо выделяла тепло;
• была пригодна для сжигания любой древесины;
• поместилась на выделенном для нее пятачке.

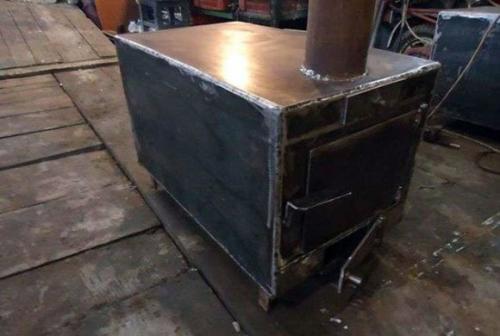

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

• старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
• при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
• наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
• внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
• лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.
