Программа для проектирования электропроводки в доме. Электрик

Описание

Электрик - это программа, которая предназначена для электриков. Этот  софт является многофункциональным и позволяет выполнять «электрические» расчеты. В софте вы можете определить мощность тока, напряжение, сопротивление в цепи, а также энергопотребление и другие данные в электрической цепи. Программа оснащена редактором, который позволяет создавать планы для прокладки кабелей. Электрик обеспечивает подсчёт параметров, выводя необходимые данные. Этот софт распространяется на бесплатной основе.

функционал

в программе есть несколько режимов, которые обеспечивают расчет фазы и контура заземления. электрик оснащён своими формулами, которые определяют емкость, индуктивность и коэффициент мощности. в интерфейсе программы вы просмотрите эдс, емкость проводов, преобразование и частоту вращения.в софте есть вспомогательный компонент, который обеспечивает выбор кабелей и шнуров по (пуэ). электрик подбирает данные, учитывая заданную температуру и диаметр проводника. при помощи этой программы вы сделаете проверку на нагрев и определите экономическую плотность тока на потерю напряжения и другие параметры.программа оснащена базой, в которой есть характеристики для металлов и примерный вес проводников. в состав софта входит база с данными о бытовой техники и нормами удельной мощности для жилых и нежилых помещений.в электрике вы можете выполнять не только технические расчеты, но и экономические. воспользуйтесь софтом и рассчитайте, сколько стоит работа, указав цены материалов с готового прайса на услуги. электрик автоматически показывает коэффициент экономической эффективности.

интерфейс

графический интерфейс софта не содержит сложных панелей. в программе можно работать с расчетами, воспользовавшись главным окном. вы можете воспользоваться дополнительными  инструментам и функциями, нажав на специальные клавиши, которые находятся на нижней панели инструментов. в оболочке программы нет лишних элементов и вспомогательных панелей.

Ключевые особенности

  • подсчёты данных в сфере электротехники, а также экономические расчеты расходов на материалы;
  • подборка шнуров и кабелей по правилам устройств электроустановок;
  • расчеты недлинного замыкания для КЗ;
  • графическая среда создана в минимализме и рассчитана для новичка;
  • в программе есть справка с полезными данными для электриков и проектировщиков.

Программа для рисования однолинейных электрических схем на русском. Бесплатные ПО


Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

  1. Microsoft Visio . Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
  2. Компас-Электрик . Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.

    Программа для проектирования электропроводки в доме. Электрик

  3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
  4. Dip Trace . Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
  5. « 1-2-3 схема ». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему сборки распределительного щита, в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.

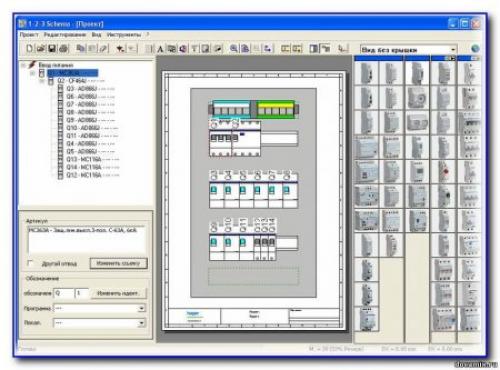

    Программа для проектирования электропроводки в доме. Электрик 01

  6. AutoCAD Electrician . Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
  7. Эльф . Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает выбрать автоматические выключатели подходящего номинала, рассчитать сечение кабеля по мощности и току и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатноСкачать программу электрик 7.8 бесплатно – многие работники энергетической отрасли задаются этим вопросом. Я какчеловек, который сам работаю в этой сфере, когда-то тоже искал эти слова в поисковых системах, так как очень была нужна программа электрик. А теперь она у меня есть, и я бы хотел теперь поделиться неё с вами.

Для начала всем привет. И так если вы уже знаете процесс установки программ, то можете просто опуститься вниз страницы и скачать нужную вам программу. Но если вам интересен процесс её установки, то читайте статью, сейчас мы с вами в этом подробно разберёмся.

Установка программы электрик 7.8

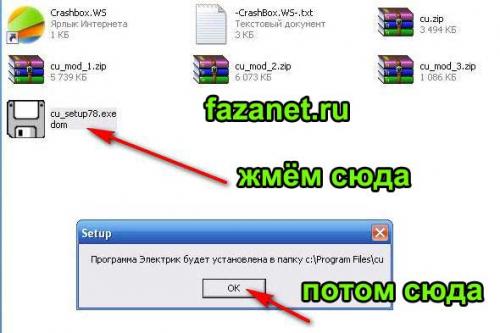

К примеру, вы скачали себе архив с этой программой, и теперь открываете его. Там будет семь файлов, нажимаем на дискетку.

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

Программа оповещает вас, куда будет происходить установка. Жмём «ОК»

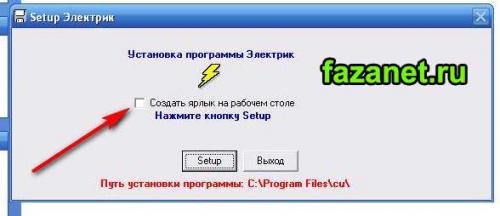

Теперь вам нужно выбрать, создавать ли ярлык на рабочем столе, или не создавать. Если ярлык вам нужен, то ставите галочку, и жмём «Setup».

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

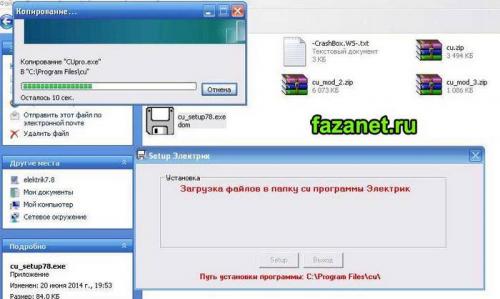

Отлично, процесс установки пошёл.

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

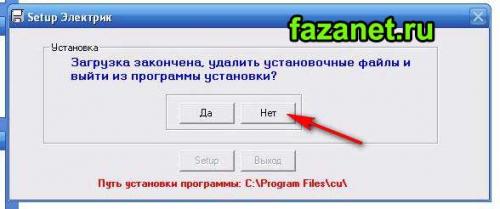

После установки вам нужно выбрать, что делать с установочными файлами, удалить или оставить. Я думаю, что удалять их не к чему, так что жмите «нет». Ведь может быть, вы эту программу установите ещё на какой-то компьютер, к примеру, дома или на работе.

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

Знакомство с программой электрик.

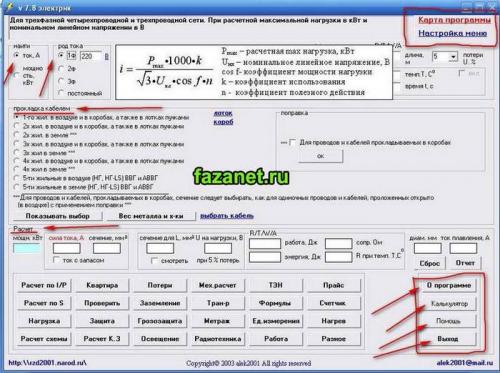

Как только вы вышли с процесса установки, перед вами сразу же откроется интерфейс программы.

Тут конечно вы уже сами должны выбирать, что именно вам нужно. Ну, давайте по порядку разберёмся в меня. Первая колонка – выбираете, что хотите найти ток или мощность. Потом выбираете род тока: однофазный, двухфазный, трёхфазный или постоянный. Кстати, при наведении вам буду показываться формулы.

Так же далее указываете нужный вам проводник, материал, коэффициент, так же можно указать длину и температуру.

Вторая колонка. Тут вам предоставляется возможность выбрать, сколько жил у кабеля, его маркировку и способ его прокладки, по воздуху или в земле, в лотках или в коробе.

Третья колона. Тут можете произвести расчёты мощности, силы тока, напряжения, можно задать длину кабеля и многие другие характеристики. А также здесь находиться блок с вариантами расчётов.

В общем, функционал этой программы очень широк, и обо всех её преимуществах в одной статье не рассказать. На этом обзор данной версии буду закачивать.

Программа электрик официальный сайт. Скачать программу электри. 8 бесплатно

И ещё такой момент. В правом верхнем углу вы можете настроить меня сайта под себя, сделать его, таким как на рисунке или всплывающим. А в правом нижнем углу получить помощь или закрыть программу.

Если статья была вам полезной, то в качестве благодарности поделитесь нею со своими друзьями в социальных сетях, и не забудьте подписаться на обновление моего сайта. Как это сделать смотрите в разделе помощь.

Скачать программу электрик 7.8 бесплатно по этой ссылке.

Программа была выпущена в 2014 году. Будет работать на операционных системах Windows XP,Vista,7 и 8. Язык программы – русский. Размер установочного архива: 15,9 Мб.

Скачать программу электрик 8.6 бесплатно.

Программа для рисования электропроводки в доме. Как выполнить расчет электропроводки в квартире программой Электри. 8

Весь интерфейс представлен на одной странице, состоит из нескольких информационных блоков:

  • характеристики электросети;
  • способы прокладки проводки;
  • поправки;
  • виды расчетов;
  • дополнительных сведений.

Для проведения расчетов внутри домашней электропроводки внизу окна выбираем кнопку «Квартира» и нажимаем ее.

Сразу откроется окно схемы квартирной проводки.

Ввод информации для расчета

Схема домашней проводки представлена в программе четырьмя вариантами. Переход между ними выполняется выделением точки в окне «Выбор схемы». Моментально включается та, на которую указано.

Я выбрал №3, как наиболее характерную схему для бюджетных квартир, не использующих питание электроплит.

Каждая схема предполагает радиальное питание потребителей по типу звезды, как рассказано в статье о подключении розеток и выключателей . Однако, использование метода шлейфа для подключения провода тоже вполне допустимо. Следует просто учесть особенности его коммутации.

В этом же окне необходимо указать остальные исходные данные расчета квартиры:

  • материал провода — выбираю медь. В современных квартирах пользоваться алюминиевыми проводами становится опасно: они слишком легко повреждается механическими нагрузками, обладают высокой пластичностью и оксидным слоем с повышенными диэлектрическими свойствами. Это является предпосылкой увеличения переходных сопротивлений и перегрева проводки, ведущей к пожару;
  • напряжение — указываю 220 вольт;
  • прокладка проводом — 3 жилы в коробе;
  • выбор провода —помечаю кабель и подтверждаю «Выбор проводников по ПУЭ»;
  • мощность потребителей — для цепей освещения и сантехники определяю 1 кВт, которого хватит с запасом, а кухне и розеточной группе назначаю 3. На первый взгляд маловато, да и резерв небольшой. Но, с учетом периодического, а не постоянного пользования бытовыми приборами вполне достаточно для бюджетной квартиры;
  • сos φ — просто указываю во всех клетках 0,9. Вполне подходит для схемы бытовой проводки.

Аналогичным образом вы можете ввести свои параметры, которые могу отличаться в зависимости от индивидуальных особенностей квартиры и ваших потребностей.

Выполнение расчета

Для его проведения нажимаем кнопку «Расчет». Программа очень быстро выдает результат.

Она рассчитала:

  • толщину каждого провода электрической схемы квартиры:
  • основные характеристики защитных автоматов и УЗО.

Разберем результаты расчета подробнее.

Программа для создания плана квартиры с размерами на русском. Лучшие программы для планировки квартиры – ТОП 10 крутых утилит

Перед началом ремонтных работ важно продумать даже самые мелкие детали интерьера помещения.

С помощью специальных программ для планировки квартиры вы сможете создать точные чертежи и придумать дизайн комнат, кухни, санузлов, гардеробной и других помещений вашего жилья.

Сегодня все профессиональные дизайнеры используют 3D-программы для интерьера, ведь бумажные чертежи не могут полностью передать все плюсы и минусы планировки . Также, в них сложно вносить изменения.

Если вы хотите сэкономить на услуге разработки дизайна или являетесь начинающим специалистом, наша подборка программ позволит вам выбрать самый подходящий для вас софт. Теперь создавать уникальный и функциональный дизайн стало еще проще.

Рис.1

Planner 5D

Planner 5D – это продуманная программа для создания дизайна интерьера, которую разработчики регулярно обновляют, добавляю новые функции и эскизы.

Проект является одним из самых популярных российских стартапов. Сегодня Planner 5D используют большинство профессиональных дизайнеров со всего мира.

Главным преимуществом программы является ее доступность и простой интерфейс. Даже те, кто ранее не сталкивался со знанием дизайнов или чертежей смогут легко разобраться, с этими задачами.

В каталоге программы есть список уже готовых проектов, а если вам понравился один из них, можно легко адаптировать его под планировку вашей квартиры.

Преимущества Planner 5D:

  • Распространяется на бесплатной основе;
  • 10 000 различных предметов интерьера, элементов внутренней отделки;
  • Просмотр готового дизайна в 3D с возможностью внесения коррективов.

Рис.2

PRO100

Pro100 – это популярный сервис для оформления помещений. Функционал более сложный, чем в предыдущем варианте и на его освоение нужно будет потратить некоторое время.

Программа позволяет с профессиональным подходом подойти к вопросу моделирования будущей квартиры с учётом чертежей электрики, водоснабжения и так далее.

В демо-версии программы можно выбирать только ограниченное число предметов интерьера. Однако, вы всегда сможете воспользоваться функцией добавления собственный мебели.

Ее можно нарисовать и добавить в нужное помещение. При первом запуске программы создайте новый проект и укажите размеры помещения.

Приложение автоматически спроектирует базу, и вы сможете продолжать строить квартиру своей мечты.

Рис.3

Remplanner

– единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам

Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

Также в Планировщике есть:

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;

Planoplan

Planoplan – это отличный инструмент для создания профессиональных дизайнов интерьера. Главной особенностью приложения является возможность работать с реальными моделями мебели.

Разработчики регулярно добавляют в существующий каталог фурнитуру из самых популярных магазинов. Planoplan имеет русский интерфейс.

Бесплатная онлайн программа для планировки и проектирования участка или дома. Простые программы для планировки и проектирования участка

Рассмотрим сначала список простых программ, которые зачастую являются бесплатными. Сделать план земельного участка в них будет доступно даже новичку без опыта.

Garden Planner

Garden Planner – простая в освоении программа разработчика Artifact Interactive для проектирования участка в 2D формате. Её преимущества в том, что вы можете спланировать свой участок буквально за 5 минут. Единственным минусом является то, что интерфейс на английском языке. Но он прост и интуитивно понятен.

Программа для проектирования электропроводки в доме. Электрик 08

Интерфейс проектирования

В программе можно указать размеры и создать план буквально за 5 минут! База объектов будет достаточна для среднестатистического дачного участка.

Программа для проектирования электропроводки в доме. Электрик 09

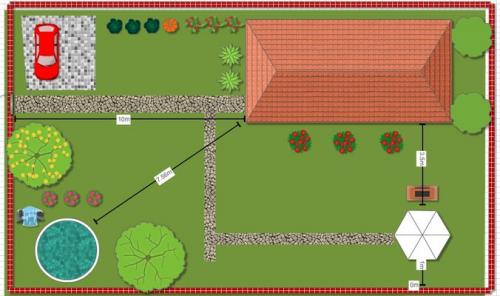

Пример плана, созданный за 5 минут

Есть такжеонлайн версия данного приложения. Она практически ничем не отличается от десктопной.

FloorPlan 3D

FloorPlan 3D (TurboFloorPlan Home and Landscape Deluxe 2017) – многофункциональный комплекс для проектирования зданий, домов, офисов и участков. Подойдёт как для профессионалов, так и для новичков.

Программа для проектирования электропроводки в доме. Электрик 10

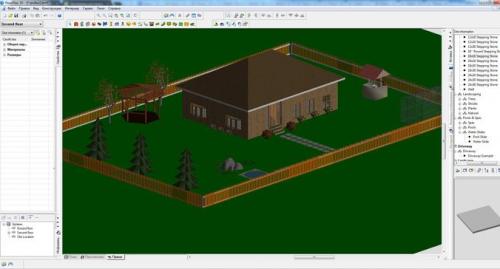

Скриншот интерфейса

Интерфейс довольно простой, так что освоите программу довольно быстро.

Программа для проектирования электропроводки в доме. Электрик 11

Вид плана в 2D

В FloorPlan 3D вы можете настроить размеры, цвета и материалы объектов. Также есть сервис «Ведомость», в котором можно посчитать смету и стоимость материалов. Таким образом, программа отлично подойдёт для создания плана объектов на участке, а также плана вашего дома с расстановкой мебели и сметой на строительство.

X-designer

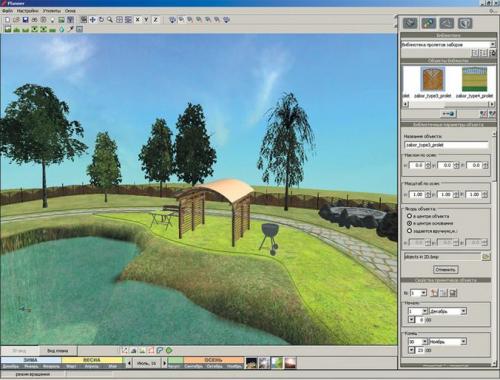

X-designer — планировщик садового участка в 3Д формате. Это продукт российского разработчика «ИДДК» позволяет спроектировать ваш участок без специальных навыков. В программе можно выбрать вид плана сверху или 3D отображение. Интерфейс полностью на русском.

Программа для проектирования электропроводки в доме. Электрик 12

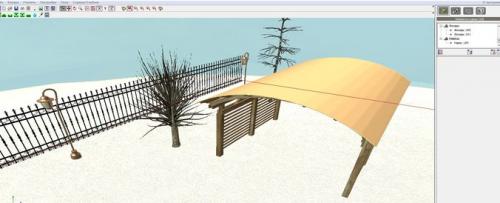

Скриншот интерфейса X-designer
