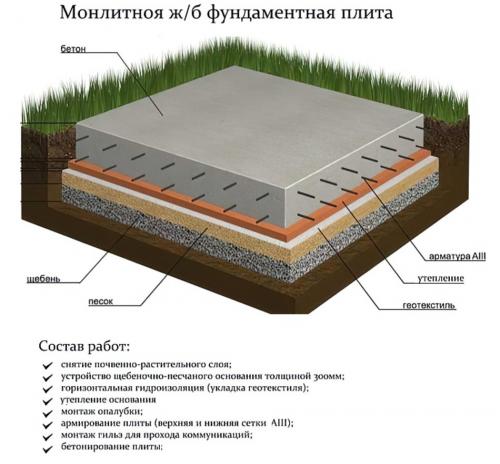

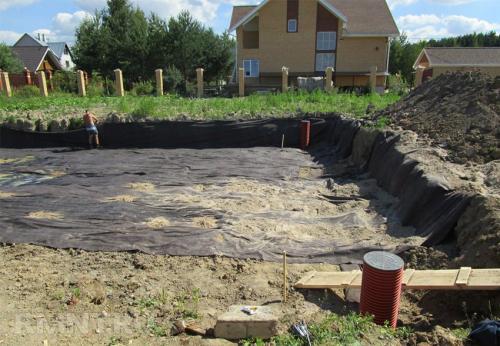

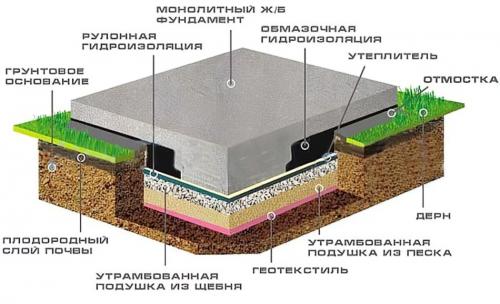

Подготовка подушки под монолитную фундаментную плиту. Устройство и подготовка котлована

Для плиты фундамента обычно практикуется снятие верхнего плодородного слоя почвы. Плавающий фундамент может опираться даже на рыхлый грунт, однако чем более качественно будет выполнена подготовка, тем менее выраженными будут проявления усадки в первое время. Для проведения подготовки необходимо трамбование, а его очень проблематично выполнить, если почва имеет высокую пластичность и вязкость. Но заглубление решает не только эту проблему: так снижаются теплопотери здания, плюс плита может залегать практически на любой глубине, что делает возможным устройство цокольного этажа.

Размеры котлована и подушки должны быть больше плиты на 70–100 см с каждой стороны для технологичного сооружения отмостки. Когда грунт со строительной площадки снят и вывезен, дно и стенки подчищают вручную, добиваясь правильной геометрии. Монолитную плиту можно устраивать только на горизонтальных участках с естественным уклоном не более 2:100, в ином случае следует прибегнуть к террасированию .

Подготовка под плиту заключается в обустройстве гигроскопичной несжимаемой подложки. В ряде случаев имеет смысл снять и переложить послойно и с трамбованием опорный слой грунта в 50–70 см, но в обычной практике его поверхность попросту трамбуют без вспашки. После этого котлован укрывается геотекстилем плотностью не менее 200 г/м², препятствующим продавливание насыпи в грунт. Сверху насыпается слой речного песка с КУП не более 1,1. Слой песчаной подготовки примерно равен толщине плиты, но может быть и более толстым. Песок нужно насыпать послойно по 50–70 мм и тщательно трамбовать вибрационным способом. Каждый слой выравнивается правилом по заранее отсыпанным уплотнённым маякам, выставленным по нивелиру или гидравлическому уровню. Верхний финишный слой обязательно выводится нивелиром в горизонтальной плоскости с допуском не более 2 мм/м.

Поверх песка укладывается ещё один слой геотекстиля и насыпается гранитный гравий общей мощностью слоя до 15 см. Оптимально, если гравийная насыпь устраивается в два слоя: нижний фракцией 15–25, верхний — фракцией 5–20. Гравийная подготовка может быть заменена на подбетонку марки М100 или М150, её основная задача — рассредоточить нагрузку по подушке и обеспечить ровную плоскость для устройства пирога плиты. И песчаный, и гравийный слой после завершения насыпки должны быть абсолютно плотными, чтобы на песке не оставалось следов от обуви, а гравий не продавливался под весом строительного оборудования. Если опорный слой грунта не представлен плотной глиной, допускается уплотнение промывкой небольшими порциями воды.

Основание под фундаментную плиту. Описание плитного фундамента

Фундаментная плита – это разновидность фундамента. Она имеет горизонтальную ориентацию в пространстве и по площади соответствует площади здания в плане, превышая её лишь на толщину утепления и облицовки стен. Толщина плиты определяется расчётом, исходя из величины нагрузок, пролётов между стенами, наличия колонн.

Существует несколько конструкционных различий такого фундамента, который может быть не только плоским, но и ребристым, опираться не только непосредственно на материковый грунт, но и на подстилающие слои из бетона, песка, щебня или ПГС, а так же быть холодным или утеплённым. Применительно к малоэтажному строительству, различают три основных типа фундаментных плит.

Плоская поверхностная плита

Такая плита не имеет вертикальных ответвлений, а потому называется плоской - а так как устраивается она только с мелким заложением или вообще поверхностно, строители часто именуют её плавающей. На непучинистых грунтах такая плита может формироваться непосредственно по естественному основанию, без промежуточных слоёв. Но такие идеальные условия встречаются редко.

Чаще всего поверхностная плита формируется поверх нежёсткого подстилающего слоя из уплотняемого песка, который насыпается взамен слоя вынутого, подверженного пучению грунта. Благодаря песку действие морозного пучения ослабляется, но не пресекается полностью. Остаточное действие всё равно есть, и чтобы успешно ему противостоять, плита должна быть достаточно толстой (в зависимости от габаритов здания от 25 до 50 см).

В столь неглубокое земляное корыто закладывается только песчаная подушка

Такая толщина обеспечивает высокую сопротивляемость конструкции изгибающим нагрузкам, и позволяет обходиться без устройства цоколя. В этом случае поверхность плиты служит дому полом, и избавляет от необходимости его формирования по грунту или каркасу. А это, наряду с малым объёмом земляных работ, ещё одна статья для неплохой экономии.

Плита с направленными вниз рёбрами

На глинистых грунтах с высокой степенью пластичности, которые не только сильнее всего подвержены морозному пучению, но и набуханием провоцируют скольжение фундамента в подошве, плиты проектируют в ребристом варианте.

При этом под плитой есть небольшие выступы с прямоугольным или трапециевидным сечением, связанные с горизонтальной частью арматурой. Эти выступы, именуемые рёбрами жёсткости, очень похожи на присоединённый к плите ленточный фундамент, поэтому такой конструктив часто именуют ленточно-плитным.
Рёбра заходят в грунт, даже когда сама плита остаётся на поверхности, что и обеспечивает фундаменту наилучшую устойчивость. Если он заглублён, под стены дома приходится возводить ещё цокольную часть из кирпича.
В этом случае, поверх цоколя формируется цокольное перекрытие, а пространство, образующееся между ним и фундаментной плитой, используется в качестве технического подполья. Устройство ребристой плиты на поверхности избавляет от необходимости устройства цоколя, и точно так же, как и в случае с плоской плитой, её поверхность может выполнять функции пола.
Под такой плитой всегда устраивается песчаная подушка, так как глинистые грунты сильно подвержены пучению. При высоком уровне грунтовых вод может быть устроен и пластовый дренаж – слой щебня в 10-15 см, отсыпаемый не в смеси с песком, а послойно.

Как правильно сделать подушку под фундаментную плиту. Подушка под плитный фундамент: выбор материала для засыпки котлована

Фундамент — это основа запланированной постройки и от качества выполненных работ по устройству фундамента будет зависеть срок службы строения. Важно тщательно выполнять подготовку основания перед заливкой фундамента, в частности это устройство подушки.

Виды подушек под фундамент

Песчаная подушка. Пользуется большой популярностью благодаря доступности и относительно невысокой цене. Какой песок нужен под фундаментную плиту? Для устройства песчаной подушки используются крупнозернистый карьерный или речной песок. Чем хорош песок для подушки? Хорошо дренирует воду, что в зимний и весенний период спасает от морозного пучения грунта. Главное грамотно выполнить дренаж и отвести воду, чтобы не получился бассейн. Песок отлично уплотняется, даже без специнструмента. Песчаная подсыпка отсекает капилярный подсос влаги фундаментом, но для этого нужен достаточный слой.
Гравийная и щебёночная подушка. Отличается от песка большей прочностью, что позволяет строить более тяжелые здания на этом основании. В отличии от песка не тянет воду. Цена за куб щебня значительно превышает куб песка, это увеличивает цену подготовительных работ.
ПГС (Песчано-гравийная смесь). Сочетает в себе свойства подушек песка и гравия, за исключением того, что если небольшой слой, тогда будет подсасывать воду из грунта.
Комбинированная подушка из песка и щебня. Не путать с ПГС, комбинированная кладется послойно, а не в перемешку. Песком, например, хорошо выровнять дно котлована и из-за более низкой цены заполнить значительную часть предполагаемой подушки. А следом насыпать щебень, тем самым отсечём влагу и сделаем основание более прочным.

Песчано-гравийная подушка под плиту. Песчано-гравийная подушка для фундамента

После полной готовности котлована необходимо переходить к следующему этапу по заложению фундамента – изготовление песчано-гравийной подушки:

Котлован заполняется песком без примесей (глины, мела, извести), так как в дальнейшем они могут дать усадку. Песок нужно засыпать так, чтобы до поверхности грунта оставался промежуток в 20 см. Он необходим для еще одного слоя. Предназначение песчаной подушки – это равномерно распределяемая нагрузка строения на грунт и избегание пучинистого грунта, разрушительно действующего на фундамент.
Песок следует утрамбовать. В случае когда котлован глубокий, засыпать и трамбовать песок нужно в несколько слоев.
На этом этапе работы важно, чтобы все коммуникации были подготовлены. Если газ и электричество можно провести после строительства дома, то водопроводные и сливные трубы должны быть размещены заранее.
Сверху на песок стелется геотекстиль или схожий по своим функциям материал.
На геотекстиль засыпается слой из щебня толщиной до 20 см, чтобы лишняя влага, которая образовывается по всевозможным причинам под плитой, не застаивалась, а быстро уходила, равномерно распределяясь по грунту. Также щебневая подушка позволяет одинаково распределять общую массу строения на фундамент и грунт.
Распределять гравий по песку следует равномерно, при этом нужно следить, чтобы его слой не был выше уровня грунта и соответствовал горизонтальной плоскости. Проконтролировать горизонтальность слоя можно, воспользовавшись нивелиром или гидроуровнем. После этого щебень тщательно утрамбовывается. Если это сделать некачественно, то после строительства дома есть вероятность, что произойдет неравномерная усадка, которая приведет к повреждению фундамента.

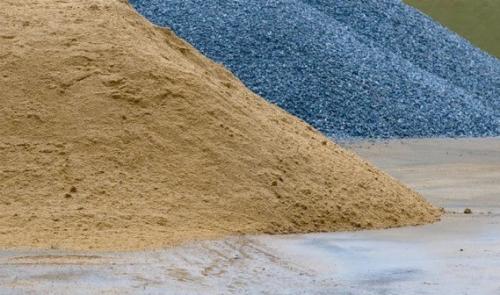

Толщина песчаной подушки под монолитную плиту. Подушка под монолитную плиту фундамента

Строительство дома начинается с укладки фундамента. Так как монолитная плита подвержена деформации и преждевременной осадке, стоит использовать подушку под фундамент. Чтобы конструкция не деформировалась учитывайте: топографический план местности, изыскания геологического характера, гидрогеологические показатели.

Для капитальных строений средних размеров рекомендованная толщина подушки под плиту равна 0,2 метра. Стандартно используется песок, бетон или щебень. Насыпь утрамбовывается виброплитой с минимальным усилием не менее 180 кг/м2.

Характеристики песчаной подушки

Песок – прочный материал, пригоден для выравнивания земли. При укладке песчаной основы руководствуются следующими факторами:

высота залегания грунтовых вод;
многоэтажность капитального строения;
тип земляной основы;
вид материалов, используемых для сооружения;
географические и климатические особенности региона.

Для укрепления фундамента иногда совмещают песок и щебень. При отсутствии автоматической машины для утрамбовки, используется вода – песок заливают водой и ждут до полного высыхания.

Для укрепления фундамента иногда совмещают песок и щебень

Характеристики бетонной подушки

Бетонную подушку стоит использовать для расширения уже существующего фундамента или для создания армированного пояса под ФБС. Это автономное строение и соединение с главной конструкцией не требуется. Играет роль и марка бетона, согласно нормам СНиПа, минимально допустимая марка М — 200.

Несоблюдение или игнорирование строительных норм приводит к:

перекосам и деформациям дверных проёмов;
появлению трещин в несущих или навесных стенах;
осадке цокольного этажа.

Чтобы предотвратить нежелательные последствия укрепляйте конструкцию металлическими прутьями на стадии планирования и заливки бетоном, утепляйте фундаментальную основу, используйте обратную засыпку песчано-гравийной смесью (засыпка щебнем недопустима, используйте глину и землю)

Примеры подушек под фундаментную основу

Вот два варианта подушек с одинаковой прочностью, но различные по глубине залегания. При использовании щебня ширина насыпи больше, чем у главной конструкции. Таковы требования строительных норм в целях безопасности.

песок 0,3м, щебень 0,1 м, пенополистирол, гидроизоляция, армированная сталь;
грунтовая основа, подложка из крупнозернистого песка, гравий, железобетон.

Каждый из приведённых материалов эффективен и практичен для построения фундамента. Однако, песчано-гравийная подушка занимает лидирующие позиции по применению в строительстве, так как характеризуется большим сроком эксплуатации и стойкостью к температурным перепадам.

Монолитная подушка для ребенка. Виды ортопедических подушек для детей

Ортопедические подушки плотно вошли в нашу жизнь, они различаются по размерам, материалу, формам, а также по возрасту использования.

Размеры строго пропорциональны возрасту ребенка, с 2-х до 7 лет рекомендована подушка не более 50х40 см (средний размер 40х25 см), с 7-ми лет - 60х40 см. По высоте принято разделять следующим образом: до 2-3 лет подушка не должна быть выше 2-3 см, детям 3-5 лет - не выше 5-6 см, старше 6 лет - не выше 10 см. Высоту подушки необходимо обговаривать с врачом-ортопедом.

Материал ортопедических подушек для детей представлен несколькими вариантами:

изделия из пены с эффектом памяти (Memory) - материал, созданный на основе искусственного латекса, который создает правильное положение шейно-грудного отдела позвоночника малыша во время сна. К таким образцам относятся модели “Emmy”, “Jerry” и “Tiny”;
изделия из материала Foam - искусственный, практичный, материал, который подстраивается под изгибы позвоночника, обеспечивая упругую опору, а также подходит детям, склонным к аллергии. Модель “Soft” - прекрасный вариант подушки из данного материала.

Дополнительно в линейке моделей представлена подушка “Miranda”, выполненная из комбинации вышеперечисленных материалов. Этот вариант полностью адаптируется под изгибы позвоночника и обеспечивает адекватную поддержку головы и шеи.

В зависимости от формы можно выделить основные варианты:

подголовник (форма бабочки, бублика),
трапеция,
разомкнутое кольцо (рогалик).

Подушка для монолитной плиты с с коммуникациями. Плитный фундамент —, что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

Какой песок под фундаментную плиту. Размер фракций

Определяя пригодность материала для того или иного вида работ, используют такое понятие, как модуль крупности. Он показывает размер зерен песка, который во многом влияет на свойства строительного раствора:

Например, очень тонкий, тонкий и очень мелкий песок с величиной фракций соответственно до 0,7мм, 1 мм и 1,5 мм применяют для приготовления финишных штукатурных растворов, образующих гладкую поверхность.
Решая, какой песок нужен для подушки под фундамент, предпочтение отдают крупнозернистому, с размером зерен 3-3,5 мм.
Для фундаментного бетона идеально подходит смесь мелких (1,5-2 мм), средних (2-2,5 мм) и крупных (до 3 мм) фракций. Крупные частички обеспечивают хорошее сцепление, а мелкие заполняют собой все пустоты.

Зернистость можно определить визуально с помощью обычной линейки Источник 1nerudnyi.ru

Плотность

Качественный материал с подходящим для сооружения фундамента модулем крупности должен иметь плотность около 1,5 тонн на кубометр. Эта характеристика должна быть указана в сопроводительной документации. Вычислить её самостоятельно тоже возможно.

Для этого нужно узнать вес пустого (m1) и груженого (m) транспорта, проконтролировав его взвешивание на въезде и выезде с отгрузочной площадки. Разницу делят на количество кубов (V) купленного материала и получают его плотность.

Формула для определения плотности песка Источник www.vashdom.ru

Укрепление фундамента: когда надо делать и какие применяются методы усиления основания дома

Если плотность намного выше нормативной, это говорит о большом количестве посторонних примесей.
Если она ниже, песок имеет повышенную влажность, и его объем после высыхания уменьшится.

Мало кто из заказчиков имеет время и возможность ездить по округе и контролировать качество приобретаемых материалов. Поэтому они могут воспользоваться другим методом определения насыпной плотности, чтобы узнать, какой песок используется для подушки под фундамент или его заливки строителями.

Нужно взять емкость объемом 1 литр, заполнить её до краев и взвесить. Дальше применяем уже известную формулу и вычисляем вес песка в этом объеме.

Влажность

Влажность материала важна для определения пропорций бетонной смеси при её изготовлении. Рекомендованные пропорции для составов разных марок подразумевают, что она составляет не более 5%. Если влажность выше, необходимо уменьшать количество воды для затворения раствора. Кроме того, приобретая влажный материал, вы переплачиваете за недостающий объем.

От влажности песка зависит объем воды для замешивания раствора Источник i2.wp.com

Этот показатель тоже можно определить в домашних условиях, прокалив 1 килограмм сыпучей смеси на огне в металлической посуде в течение 30 минут и взвесив её вновь по окончании процедуры. Разницу между первичным весом и весом после прокаливания делят на 100 и получают процент влажности.

Например, если после сушки осталось 0,85 кг сыпучей массы, то её изначальная влажность составляет 15%:

(1 – 0,85)/100 = 15.

Подготовка под монолитную плиту. Зачем нужна бетонная подготовка под фундамент

В проектируемом строительстве устройство оснований под фундаменты осуществляется в соответствии с требованиями свода правил 50-101, в пункте 12.8.6 которого даётся рекомендация по поводу подбетонки. Звучит она так: подготовительный слой бетонирования толщиной 100 мм необходимо предусматривать под любым монолитным фундаментом (а не только плитой) – вне зависимости от типа материкового грунта (исключением является скальный грунт).

В некоторых случаях допускается вместо полноценной плиты из тощего бетона делать песчаную или щебёночную подготовку с поверхностной цементно-песчаной стяжкой, но для такой замены требуется обоснование.

Почему подбетонка нужна именно под монолитные фундаменты? Причин несколько, и все, как говорится, уважительные:

Бетон является неплохим жёстким гидробарьером. В данном случае он будет работать в двух направлениях: сверху будет предупреждать утечку цементного молока при заливке основной плиты, а снизу может сдерживать, к примеру, напор грунтовых вод.
Эффективным и непроницаемым для грунтовой влаги такой барьер становится благодаря дополнительному гидроизоляционному ковру из рулонного битумного материала, монтируемому поверх подбетонки. Она же защищает рулонную гидроизоляцию от механических повреждений.
Плитный фундамент, а соответственно, и его каркас, имеет большую горизонтальную площадь. Чтобы связать арматуру, монтажникам приходится перемещаться внутри опалубки, поэтому основание под ней должно выдерживать вес людей и не деформироваться. Подбетонка имеет необходимую жёсткость и вместе с опалубкой задаёт правильную геометрическую форму фундаментной плите.
Ниже подготовительного бетонного слоя всегда находится песчаная или щебневая подушка. Вкупе эти два слоя фундаментного пирога образуют подушку стабильной формы, и являются своеобразным демпфером между домом и грунтом, более равномерно распределяя нагрузки.
