Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Принцип работы пиролизного котла. Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник. В схеме пиролизного котла ему уделяется особое внимание.

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Чертежи пиролизного котла на 100 квт. Исходные данные для вычислений

Существенное понижение цены самодельного агрегата достигается за счет правильного подбора и закупки материалов и комплектующих. Это можно осуществить как с помощью опытного мастера, так и самостоятельно, имея в своем распоряжении чертеж пиролизного котла. По нему определяется количество и номенклатура материалов с таким расчетом, чтобы не покупать их с большим запасом. Дополнительно сэкономить средства позволяет и самостоятельное выполнение работ, единственное условие – умение производить заготовительные и сварочные работы на высоком уровне. Водяная рубашка установки представляет собой сосуд, работающий под давлением, поэтому качество сварных швов должно быть высоким.

Перед тем как сделать пиролизный котел, нужно выяснить, какими должны быть его параметры. Главный из них – тепловая мощность, необходимая для отопления дома. Ее можно высчитать по общей площади всех этажей здания по принципу: на каждые 10 м²потребно 1 кВт тепловой энергии. Полученное значение умножается на коэффициент запаса, согласно нормативной документации он составляет 1.2. В реальной жизни лучше принимать коэффициент не менее 1.5, поскольку дрова разных пород имеет различную теплоту сгорания.

Пиролизные установки работают по одному принципу: газы, выделяющиеся из древесины при горении в топке, дожигаются во вторичной камере. А вот компоновка камер и расположение прочих элементов конструкции может быть разным, примеры конструктивных схем можно увидеть на рисунке.

Чертежи пиролизного котла беляева. Пусконаладочные работы

После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками. Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:

• Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
• Прекратить подачу проточной воды, предусмотрев для этого временный кран.
• Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
• Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
• Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
• Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.

Пиролизный котел своими руками из газового баллона. Пиролизная печь из газового баллона своими руками

Самодельная пиролизная печь из газового баллона — это один из самых популярных вариантов изготовления. Он подкупает своей дешевизной и простотой. Все материалы легко найдутся на любой даче.

Она не отопит большой дом, но вот для небольшой дачи, гаража, теплицы — самое то.

Такая печь легко справится с отоплением помещения в 100 м². Часто используется для отопления теплиц, гаражей, складов. Не требует устройства фундамента, но основание все же нужно подготовить. Как минимум, выровнять и закрыть металлическим листом, толщиной не менее 4 мм.

Также важно при монтаже соблюдать все правила пожарной безопасности. Расстояние до сгораемых предметов не должно быть ближе 50 см. Деревянные поверхности дополнительно защищают несгораемым полотном.

Принцип работы

Фото №1 Принцип действия пиролизной печи из газового баллона

Как видим, это аналог знаменитой буржуйки «Бубафоня» Однако, топливная камера, как и в предыдущем случае, разделена на 2 отсека. В одном горит топливо, в другом — догорают газы. Тяга регулируется за счет заслонки в дымоходе. Располагаться они могут как вертикально, так и горизонтально. Здесь также необходимо организовать принудительный приток воздуха в камеру догорания.

Материалы и инструменты

Необходимые материалы:

1. Газовый баллон 50 литров — 1 шт.,
2. Листовой металл для перегородок — 0,5 м²
3. Отрезные круги для «болгарки»,
4. Труба металлическая диаметром 100 мм,
5. Электроды,

Из инструментов понадобятся:

• Сварочный инвертор,
• Угловая шлифовальная машинка,
• Дрель,
• Сверла,
• Прочие инструменты.

Как сделать?

Размеры

Как видим на фото №1, печь изготавливается из стандартного пропанового баллона на 50 литров. Такая печь обладает повышенным КПД.

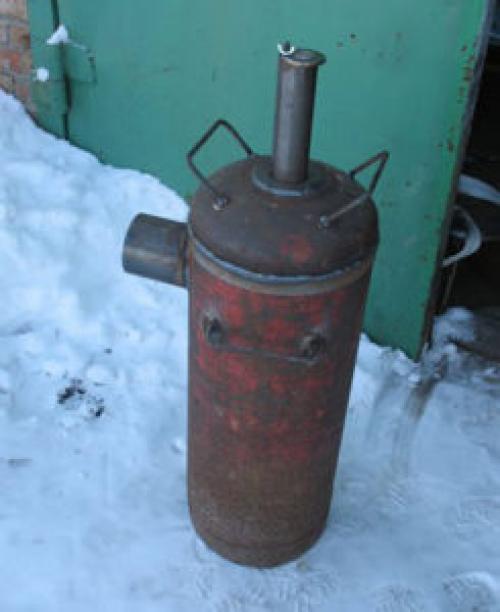

Фото №2 Общий вид и размеры пиролизной печи из газового баллона

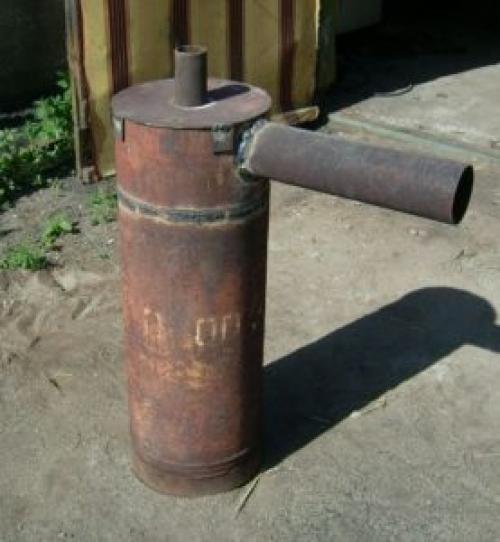

Фото №3

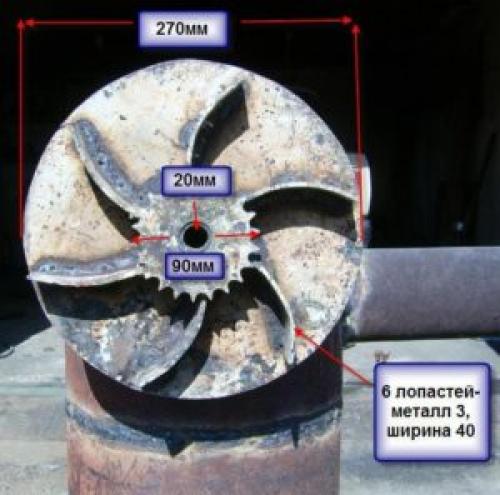

Размеры трубы

Инструкция

1. Чтобы изготовить пиролизную печь на дровах на даче, подготовим баллон к работе с электроинструментом. Для этого демонтируем вентиль, сольем конденсат и наполним баллон водой, которая выдавит все остатки газа.
2. Разметим место расположения топки и отсека сгорания газа.
3. Установим нужные перегородки (см. фото №1)
4. Монтируем дверцы.
5. Монтируем патрубок для притока воздуха с грузом на конце.
6. Привариваем дымоход для пиролизной печи, предварительно вырезав нужное отверстие в стенке баллона.
7. Тщательно герметизируем все стыки.
8. Протапливаем печь, чтобы выгорела вся старая краска.
9. Красим печь жаропрочной эмалью (по желанию).

Самодельная форсунка пиролизного котла. Отличия и преимущества

В обычных дровяных котлах и печах с водяным отоплением древесина сгорает довольно быстро, и одной загрузки дров хватает на 3-4 часа. Отопительное оборудование при этом требует постоянного внимания, ведь если огонь в топке потухнет, то теплоноситель остынет, и в доме станет холодно. Эта особенность твердотопливных котлов часто вынуждает домовладельцев устанавливать дополнительный электрообогрев или устанавливать котел длительного горения.

Котлы пиролизного типа, отличаются длительным временем работы на одной загрузке. Они могут использовать в качестве топлива дрова или пеллеты — прессованные отходы деревообработки. Длительность работы таких моделей обусловлена особым режимом работы, основанном на пиролизе.

Пиролиз — что это такое, и как его используют в котлах

Процесс горения древесины достаточно сложен. Она состоит из волокон целлюлозы, скрепленных связующим веществом — лизином. При нагреве эти связи разрушаются, и начинается выделение газа, а древесные волокна начинают темнеть и обугливаться. Газ, называемый пиролизным, содержит горючие элементы, в том числе водород. Нагреваясь от горячей поверхности тлеющего полена, он воспламеняется и образует яркий огонь.

Повышенное содержание кислорода в зоне горения увеличивает размер пламени. Это можно заметить при открывании топочной дверки — дрова сразу начинают гореть ярче. Сгорание пиролизных газов сопровождается активным выделением тепла, от чего тление дров усиливается, и очень скоро они сгорают до углей. Пламя при этом может достигать высоты более метра, при этом греется не только печь, но и дымоход, а горячие, не до конца прогоревшие газы с высоким содержанием сажи выходят в трубу.

Конструкция пиролизного котла позволяет сжигать дымовые газы в отдельной зоне дожига. При этом дрова в зоне газогенерации тлеют долго и равномерно, с постоянной температурой. Чтобы избежать активного горения топлива, поступление воздуха в загрузочную камеру ограничивают с помощью заслонки. К зоне дожигания газов воздух, напротив, нагнетают, иногда с помощью вентилятора, но чаще — с использованием естественной тяги.

Конструкция

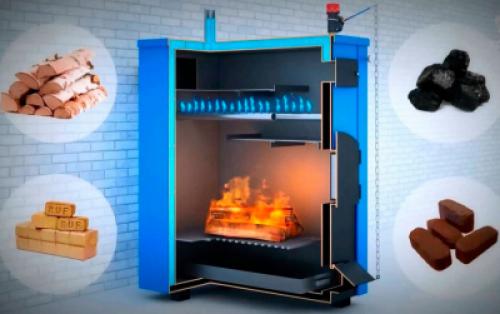

Внешне котел пиролизного типа не сильно отличается от твердотопливного аналога. В корпусе из стали или чугуна расположена топка, оснащенная дверкой или люком для загрузки топлива. Топка может быть разделена на камеры газогенерации и дожига с помощью перегородок, но иногда деление условное, и процессы происходят в разных зонах топки.

Для чистки от золы в нижней части камеры загрузки топлива расположен колосник, а ниже — зольник с дверцей или ящиком для сбора золы. Отдельной дверцей для прочистки оснащается также зона дожига, так как в ней часто образуется сажа, и требуется ее прочистка.

Рядом с топкой расположен теплообменник, по которому циркулирует выбранный для системы отопления теплоноситель: антифриз, тосол или специально подготовленная вода. Он оснащен двумя штуцерами для подключения труб отопительного контура.

Для отвода дыма предназначен подключаемый к дымоходу патрубок, подсоединенный к топке в зоне дожига. Он может быть оснащен датчиками температуры и шибером для регулирования тяги .

Уровень автоматизации котла зависит от модели, при этом стоит отметить, что котлы с регулированием процесса горения энергозависимы, их установка возможна только при наличии бесперебойного электроснабжения.

Достоинства и недостатки

Несомненное преимущество, благодаря которому пиролизные котлы по удобству использования приближаются к газовым — это эффективность и высокий КПД. Но этим перечень достоинств котла не ограничивается, их отличают также:
• длительная работа на одной загрузке топливника — до 48 часов в мощных моделях, до 18 часов — в бытовых;
• доступность и разнообразие потребляемого топлива — пиролизные котлы могут работать также на пеллетах, брикетах, стружке и обрезках досок, а некоторые модели даже на опиле;
• котлы имеют компактные размеры, для их установки достаточно небольшого отдельного помещения;
• температура дыма на выходе из котла невысока, максимум 200 градусов в режиме растопки, что позволяет использовать недорогой и удобный в сборке металлический сэндвич-дымоход ;
• дым содержит незначительное количество сажи, не загрязняет атмосферу и кровельное покрытие;
• современные модели оснащены автоматическим регулятором тяги, позволяющим установить режим отопления и не тратить время на регулирование режима;
• срок использования котла — от 15 лет.

Чертежи пиролизного котла попова. Пиролизный котел своими руками. Чертежи пиролизных котлов. Самодельные газогенераторные установки

Пиролизный котел своими руками сделать не так просто, как кажется на первый взгляд. Если разобраться в том, что такое пиролизный котёл, становится понятно, почему. Мало спаять электронную схему управления (или купить от промышленного образца, например от vitoligno-100-s).

Чертежи пиролизных котлов предполагают не только сварку жаропрочного железа или легированной стали (особой нержавейки) толщиной более 8 мм.

Качество самодельной газогенераторной установки может быть недостаточно для стабильного контролируемого процесса пиролиза (выделения газа).

Для пиролизного горения необходимо создать особые очень стабильные условия: температура подогрева дров с учётом их влажности (вода, испаряется из дров и уносит с собой огромное количество энергии), контролируемый доступ воздуха… Все пиролизные котлы имеют приточный, а лучше вытяжной вентилятор и поэтому горение зависит от электроэнергии, работа без вентилятора невозможна, так как дым движется сверху вниз — естественной тяги быть не может, поэтому стоит заранее запастись источником бесперебойного питания UPS. Электроника обеспечивает компромисс между недостатком воздуха (кислорода) для выделения газа и повышенной температурой пиролизного горения, иначе исчезает пиролиз и котёл превратится в простой на дровах. Разработчики из Viessmann добились в своих котлах Vitolig 200 возможности регулирования мощности от 50 до 100% что само по себе уже является большим достижением при помощи мощного вытяжного вентилятора с плавным (точным) регулированием частоты вращения. Возможности современных материалов теплоизоляции котла с такой высокой температурой не позволяют получить тепла от экономного варианта пиролизного котла меньше чем 13 кВт. А если столько не надо, используются аккумуляторы тепла на воде, чтобы дрова не довели котёл до кипения. Самостоятельное изготовление котла возможно, но не факт, что он сможет работать на высоком КПД из котлов этого же класса промышленного образца. Определить качество любого пиролизного котла можно по дыму в дымоходе. Если дым не имеет запаха неприятного угарного газа на всём рабочем диапазоне мощностей, этот котёл с максимально возможным КПД для этого класса устройств. Завышенные требования экологической чистоты воздуха в Германии не позволяют производить пиролизные котлы с низким КПД или нестабильного горения.
