Фундамент в виде ленты представляет собой замкнутую опорную конструкцию, проложенную под всеми несущими стенами. Основание делают монолитным из железобетона, собирают из ФБС, камня, кирпича . Конструкция может быть заглубленной или мелкозглубленной.

Какую нагрузку выдержит?

Ленточный фундамент выдерживает нагрузку от веса здания, давление грунта и другие воздействия. Его можно использовать практически под любую постройку, в том числе баню , гараж , дом из кирпича , газобетона , под стеклянную или поликарбонатную теплицу . Устраивают такое основание под одноэтажный и 2-х этажный дом. На плотном грунте его сооружают под многоэтажными корпусами.

Ширина ленты зависит от особенностей грунта, совокупного веса здания, временной и постоянной нагрузки.

Правильное устройство ленты

Ленточный фундамент состоит из утрамбованной подушки из песка и гравия, гидроизоляционного горизонтального слоя и собственно армированной бетонной ленты с установленными продухами .

После того, как бетон наберёт крепость, ленту покрывают вертикальной гидроизоляцией и утепляют. При необходимости, устраивают дренаж. После засыпки подземной части выполняют отмостку. Чтобы избежать поперечной деформации основания, высоту ленты делают больше, чем ширину .

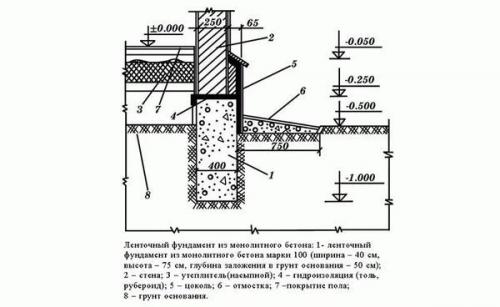

На фото представлен пример ленточного фундамента:

Срок службы

Если возводить основание с соблюдением всех технологических норм и расчётов, ленточный фундамент прослужит от 30 до 200 лет.

Средний срок службы:

• монолит из железобетона — 100-200 лет,
• сборный и из бутового камня 50-70 лет;
• кирпичный — 30-50 лет.

Долговечность основания находится в прямой зависимости от качества гидро- и теплоизоляции, стройматериалов, условий эксплуатации сооружения.

Нормативные документы

Нормы строительства ленточного фундамента и технология закреплена в следующих нормативных документах:

• ГОСТ 13580-85;
• СНиП 2.02.01.83 ;
• СНиП 3.03.01-87 ;
• СНиП 3.02.01-87 ;

С основными схемами и требованиями к конструкции основания можно ознакомиться в СП 50-101-2004 .

Плюсы и минусы

Ленточный фундамент имеет следующие достоинства:

• отличная несущая способность;
• способность равномерно распределять нагрузки от здания на грунт;
• простая технология возведения;
• долговечность.

Недостатки:

• большие объёмы земляных работ;
• простои на время затвердевания бетона;
• нельзя сооружать на слабонесущих грунтах и обводненных участках.

Из-за относительной дороговизны, для лёгких строений используют незаглубленный тип ленточного основания или выбирают столбчатый фундамент.

Когда речь идёт о выборе между монолитной плитой и лентой , первый тип предпочтителен для возведения строений на слабонесущих, пучинистых, обводненных грунтах. Несмотря на такое преимущество, монолитная плита значительно уступает ленте по трудозатратам, расходу строительных материалов.

Подробно разбираем плюсы и минусы ленты здесь .

Как правильно залить фундамент поэтапно.

Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

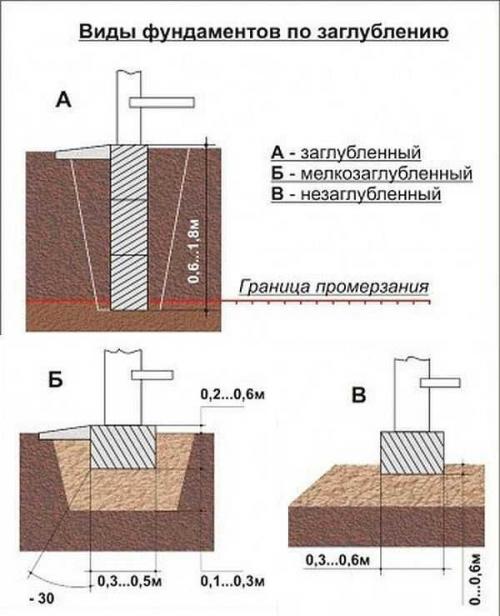

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

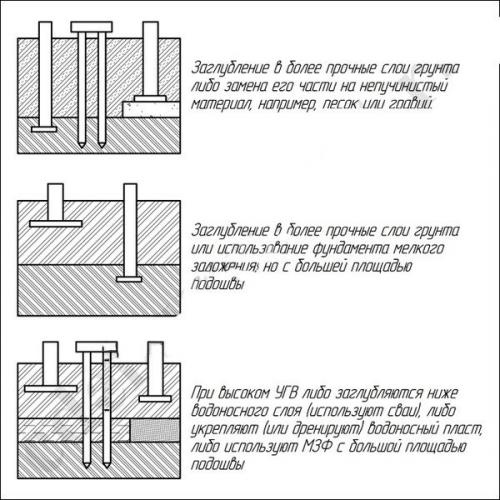

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

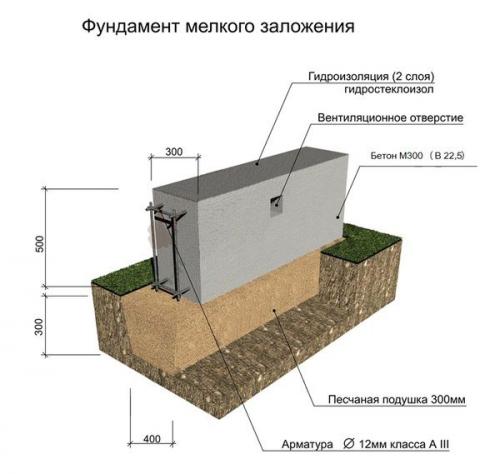

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.
• Рытье траншеи.
• Укладка и обустройство дренажной системы.
• Создание песчаной подушки .
• Изготовление опалубки.
• Установка арматурного каркаса.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Разметка поверхности

Начало работ состоит в удалении верхнего слоя почвы и разметке участка. Для этого используются деревянные колья, которые устанавливаются на точках пересечения или угловых точках будущей траншеи.

Ширина выбирается исходя из расчетных параметров основания, но не менее 20 см больше, чем у ленты. Это важно, так как внутрь траншеи надо будет установить опалубку, а впоследствии — обеспечить достаточную толщину слоя засыпки пазух.

Простой фундамент своими руками. Фундамент своими руками. Дешево. Быстро. Надежно.

Давно не было постов про строительство домов. А я тут другу на днях помогал. Вот и решил рассказать.

Все знают, какое дорогое удовольствие, построить свой собственный дом. Особенно большой. Ну как большой - 10*8 метров по периметру. Или по фундаменту, не знаю как правильно.

Вводные.

Друг - Денис - 1 шт - бесценно.

Желание друга постоить дом - огромное.

Желание, мое, помочь другу в строительстве дома -огромноебольшое.

Дом начинается стуалетафундамента.

Сначала Денис хотел заказать ленточный фундамент. Для этого нужно было копать. Много копать.

Копать

10+10+8+8 метров=36 метров

Ширина 50 см

глубина 1,5 метра

Копать самому оказалось оченьленивотяжело. Решили нанять Друзей из Азии. Они согласились только за 8000 рублей.

Плюсуем туда еще опалубку и вязку арматуры = 6000 рублей

Итого уже 14000 рублей.

Ну естественно еще и цемент, но он в любом случае нужен, пока не будем его учитывать, потом объясню почему.

В итоге было принято решение сделать все самим и качественно, ну точнее 14000 рублейпропить в следующую субботусэкономить.

Купили буровую установку и нашли нефть, так бы я рассказывал мужикам на рыбалке.

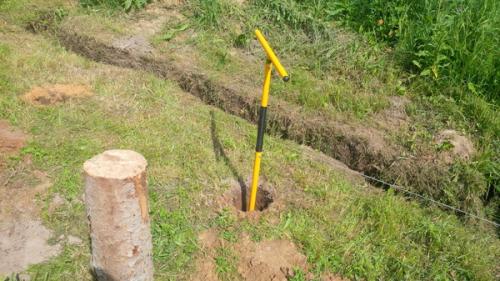

Но мы купили обычный земляной бур.

У нас было 2 пластмассовых ведра, пластмассовое корыто, 100 кг арматуры, 6 кубов досок, 13 мешков цемента S500, одна лопата, 100 литров воды для раствора, 5 кубов чистейшего речного песка, 4 литра воды питьевой, жаренная курица в переносном чемоданчике холодильнике, соленые огурцы,2 грамма фена,жестокое похмелье у меня и отличную погоду. Единственное, что меня беспокоило — это палящее солнце и загар. В мире нет никого более беспомощного, безответственного и безнравственного, чем человек с обожженной кожей. И я знал, что довольно скоро мы в это окунёмся.

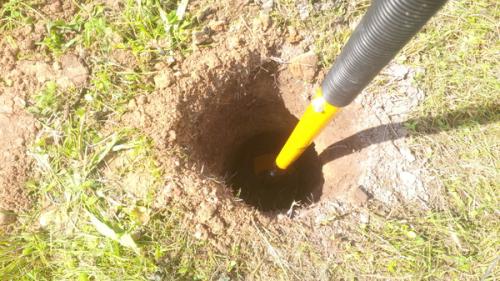

Я бурил. 1,5 метра, каждая лунка.

Долго и упорно. По кругу периметра получилось 24 лунки или дырки, кому как нравится.

Бур вкручивается очень хорошо. Я, честно говоря, был удивлен. НО. Больше 3-х оборотов за раз, вкапываться не стоит, потом просто его не вытащить. Особенно на глубине больше метра, где глина. Четко и методично по 2 оборота.

Кому интересно зачем пенек. Отвечу в коментах.

На каждую лунку уходит примерно 15 минут. Когда уже натренировался. На первые 3 ушло 1,5 часа. Но тут еще играло роль похмелье. Я хорошенько погулял в пятницу.

Сразу за мной шел Денис с песком в тачке изакапывал лункиделал подушки, по две лопаты песка в каждую лунку.

Ну а далее все просто. В каждую лунку заливаем раствор, вставляем пару арматур, для ….сами знаете чего. Таким образом у нас получается 24 столба, высотой или глубиной 1,5 метра вниз.

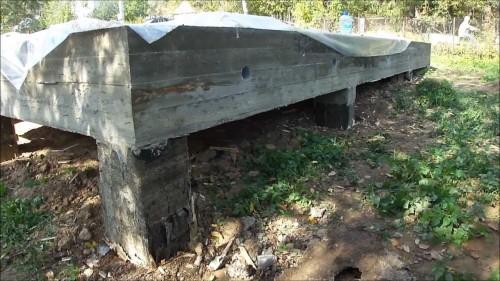

После того как все это дело застынет. Обкапываем немного по периметру и делаем опалубку. Чтобы в дальнейшем залить бетон. Который мы сами конечно месить не будем, так как это уже очень долго и тяжело. 36 метров в длинну будем фундамент. А высота его 40 сантиметров.

Про опалубку пост будет позже.

Надеюсь все получится.

В итоге мы сильно сэкономили. Хоть и потратили время - один выходной с 9.00 до 16.00 с перерывом на обед.

Спасибо за внимание.

Источник: https://dizajn-interera.ru-land.com/novosti/kak-postroit-lentochnyy-fundament-svoimi-rukami-poshagovaya-instrukciya-vozvedeniya-svoimi

Мелкозаглубленный ленточный фундамент своими руками. Ленточный

Это самый распространенный тип оснований, отличающийся быстрым возведением, простотой сооружения и наименьшей стоимостью. Он чаще всего изготавливается из армированного бетона или бутобетона. Второй вариант более трудоемкий, так как требует послойной укладки камней в опалубку с заливкой их раствором и армирования верхнего слоя для увеличения прочности.

В сечении мелкозаглубленная лента может быть прямоугольной, трапециевидной, Т-образной.

Расширение подошвы увеличивает площадь опоры Источник noviydom.ru

Чтобы получить надежное основание, успешно противостоящее подвижкам грунта и не деформирующееся под весом дома, необходимо последовательно выполнять все требования технологии его возведения.

• Подготовка стройплощадки.

Территорию строительства очищают, снимают верхний слой грунта. Он очень рыхлый, с большим количеством органики, поэтому не может служить основанием для фундамента. Дно подготовленной площадки выравнивают.

• Разметка.

Размечают внутренние и внешние углы с учетом ширины фундамента по подошве. Если грунт осыпающийся, разметку делают шире на толщину опалубки, чтобы иметь возможность установить её в траншею.

С помощью колышков и шнура размечают положение всех несущих стен Источник usamodelkina.ru

• Рытье траншеи.

Траншею под мелкозаглубленный фундамент для дома копают вручную или с помощью техники. Её глубина выбирается с учетом толщины подушки. Дно траншеи трамбуется.

• Устройство подушки.

Задача песчано-гравийной подушки помимо выравнивания дна траншеи заключается в том, чтобы заместить собой водонасыщаемый пучинистый грунт. Она будет отводить из-под подошвы лишнюю воду и принимать на себя давление нижерасположенных слоев грунта.

Состав и высота подушки определяются на основании анализа почвы и высоты стояния грунтовых вод. Как правило, сначала на дно засыпают крупнозернистый песок слоем не менее 15 см в утрамбованном состоянии. Трамбуют его послойно, проливая водой. Затем идет слой мелкого гравия или щебня примерно той же толщины, который тоже трамбуется.

Засыпка песка на дно траншеи Источник kursremonta.ru

• Монтаж опалубки.

Опалубка может устанавливаться на подушку или на грунт по краям траншеи. В любом случае уровень её верхнего среза должен соответствовать высоте фундамента, его обрезу. Чтобы ленточный фундамент мелкого заложения имел ровные и гладкие стены, опалубку собирают из цельных щитов или точно подогнанных досок без щелей между ними.

Внутренние стенки опалубки закрывают пленкой или обмазывают отработанным маслом для лучшего отлипания при демонтаже.

• Установка арматурного каркаса.

Каркас должен состоять минимум из двух поясов прутьев сечением не менее 10 мм, соединенных вертикальными стержнями. Все стыки соединяются вязальной проволокой. В траншее его устанавливают на подставки из кирпича или камня, чтобы он не касался дна.

Обратите внимание! Габариты каркаса рассчитываются таким образом, чтобы он со всех сторон был окружен бетоном толщиной минимум 5 см.

• Заливка бетона.

Ленточный фундамент калькулятор. Расчёт фундамента

• Ленточный фундамент
• Плитный фундамент

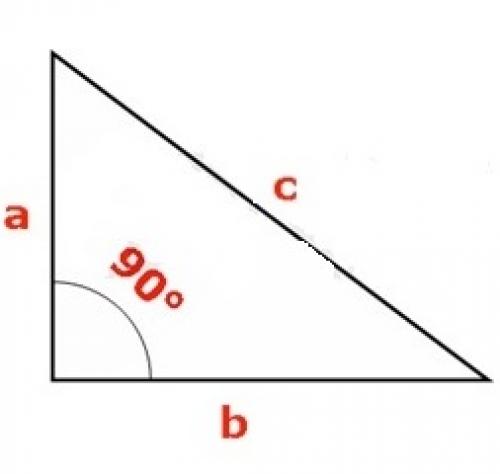

Расчет диагонали
• Расчёт объема котлована
• Калькулятор отмостки

Результаты подсчетов в нужном формате можно скачать на ПК или устройство, либо же отправить по электронной почте на свой e-mail или e-mail вашего проектировщика/сметчика. Это рекомендуется делать, чтобы сверить со специалистом результаты и дополнительно проконсультироваться перед покупкой материалов.

Самый дешевый фундамент своими руками. Особенности экономии на фундаменте

Для начала стоит понимать, что выбрать тот или иной экономичный (в денежном плане) тип фундамента для строения – это не так просто, как может показаться на первый взгляд. Нередко это и вовсе является невозможным, так как конструкция, к примеру, может не соответствовать имеющейся ситуации с почвой. Кроме того, это могут быть грунтовые воды, которые существенно влияют на эксплуатацию сооружений. Речь идет о том, что делать какие-то выводы, связанные с выбором фундамента, можно только после объемного анализа.

Существуют специальные службы, которые проводят  соответствующие мероприятия и представляют отчет владельцам территории. Конечно же, за это придется заплатить определенные деньги, однако нужно понимать, что без этого обойтись и вовсе не получится. В большинстве случаев, если на территории уже имеются какие-то строения, дополнительные мероприятия по анализу участка проводить не стоит.

Главная экономия, как мы уже говорили, должна заключаться в небольших объемах используемых материалов. Кроме того, не стоит забывать про общую трудоемкость работ. В том случае, если для создания фундамента требуются различные машины и прочие механизмы, то это огромные деньги, которые лучше не тратить впустую.

В первую очередь нужно отметить, что зачастую специалисты отмечают столбчатый фундамент как самый недорогой вариант для небольшого строения. Это действительно так, если речь идет о создании частного дома, который не требует никакого монолитного основания. В первую очередь мы и рассмотрим это основание.
