Как сделать плиты перекрытия самому. Плита перекрытия своими руками

31.12.2019 в 20:01

Как сделать плиты перекрытия самому. Плита перекрытия своими руками

Здравствуйте уважаемые самоделкины.

В этой статье будем делать монолитную плиту перекрытия, между первым и вторым этажом нашего будущего коттеджа. Целесообразность такого перекрытия возникает, когда первый этаж, или весь коттедж, каменный, и размер перекрываемых площадей не стандартный.

Ещё такая плита может стать единственно возможным решением, в случаях, когда к стройке невозможно подогнать автокран (как это было у меня), и конечно же, оно предоставляет, так необходимую нам возможность, сэкономить, так как себестоимость самодельной плиты оказалась ощутимо ниже стоимости плит перекрытия, и ниже, чем стоимость деревянного перекрытия, а качество, при соответствующем исполнении, гораздо лучше.

К вопросу о качестве, и надёжности. Так как расчёт плиты уникальный для каждого конкретного случая, то приводить я его не буду, приведу пример.

Площадь самого большого перекрытого помещения, у меня составляет 32,5 м2(5 x 6.5). Толщина плиты — 15 ± 2 см.

На это перекрытие я нагрузил 3 тыс. шт. красного кирпича, причём, если сначала старался складывать его ближе к краям, то потом выгружал прямо по середине, и в процессе дальнейшей работы, вынужден был сдвинуть его с краёв к середине, так как делал цоколь по периметру, и плита выдержала эту нагрузку.

Монолитное перекрытие хитрости. Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Монолитное перекрытие хитрости. Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа

Монолитное перекрытие технология. Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированной компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционной пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

  • доски;
  • фанеру;
  • брус;
  • молоток;
  • ножовку;
  • уровень;
  • гвозди;
  • топор.

Установка опалубки

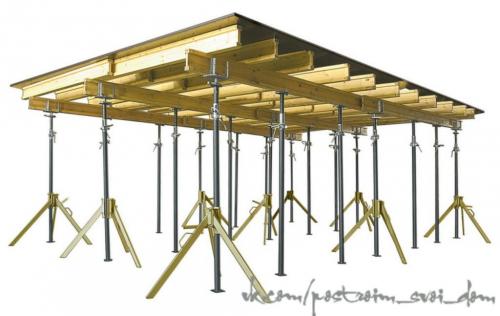

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 01

Опалубка перекрытий

Первый шаг. Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг. Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг. Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Конструкция опалубки монолитных перекрытий

Четвертый шаг. Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг. Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг. Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

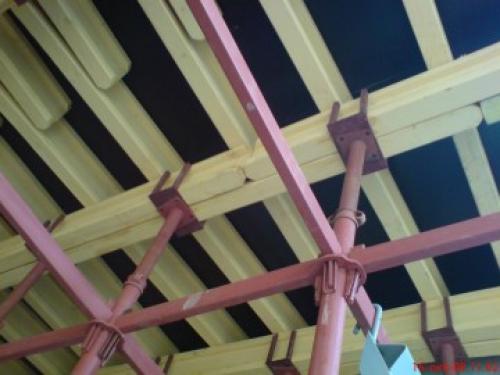

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 02

Опалубка перекрытий

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционным материалом.

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

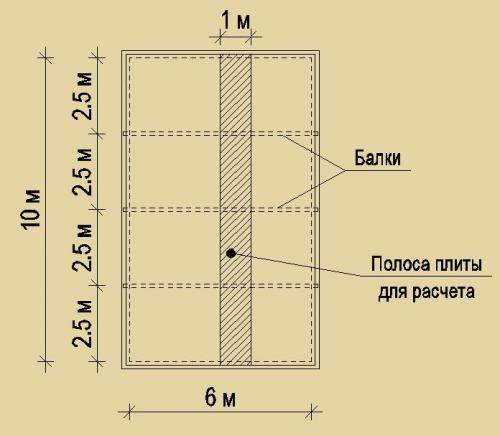

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 03

Как сделать ж б плиту. Как сделать плиту перекрытие своими руками: общие правила

Прежде чем приступать непосредственно к реальному монтажу монолитной плиты, следует внимательно изучить все нюансы указанной операции. Как любая работа, она невозможна без составления первоначального проекта.

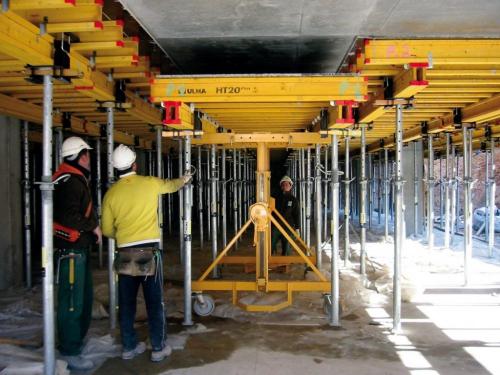

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 04

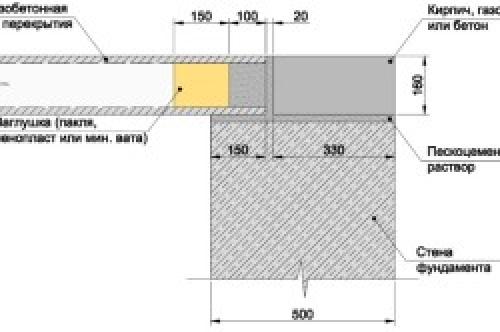

Схема устройства цокольного перекрытия.

Его можно заказать в одной из специализированных фирм по составлению проектно-конструкторской документации на строительство зданий. Вариант этот выглядит предпочтительнее, чем собственноручные расчеты, так как только специалисты могут рассчитать действие на плиту изгибающего момента под максимально возможной нагрузкой.

Но можно выполнить эту часть работы и самостоятельно, обратившись, например, к необходимым формулам и рекомендациям, размещенным в интернете. В частности, там можно найти описание технологии производства плиты для дома с пролетом до 7 м и толщиной перекрытия в пределах 180-200 мм — одного из самых популярных среди строителей загородных домов вариантов устройства межэтажных перекрытий.

Принципиальная схема производства изделия включает такие составные части:

  1. Основная стальная арматура. Обеспечивает несущую способность всей конструкции. Может укладываться как в одном направлении (параллельно короткой стороне плиты), так и в двух направлениях (крестообразно). Во втором случае толщина плиты будет больше, чем в первом варианте.
  2. Опорная арматура. Устанавливается в пристенной части плиты, защищает перекрытие от растрескивания.
  3. Бетонная заливка. Создает функциональную поверхность перекрытия (основание для монтажа пола/потолка) и защищает внутреннюю арматуру. Минимальная толщина верхнего слоя — 6 см.
  4. Венец. Представляет собой обязательный компонент любого перекрытия. Проходя сквозь несущие стены здания, соединяется с арматурными стержнями плиты.

Кроме расчетного проектирования монтаж перекрытия предполагает установку опалубки, процесс армирования, операции заливки и уплотнения бетона.

Шаг арматуры в плите перекрытия. Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 05Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

    Собранный нижний пояс укладывают на подпорки.

    Устанавливают поперечные прутки.

    Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Монолитное перекрытие расчет. Расчёт монолитного перекрытия

Как сделать плиты перекрытия самому. Плита перекрытия своими руками 06

Монолитное перекрытие из железобетона можно назвать самым надежным и универсальным с рядом преимуществ.

Перекрыть таким способом можно помещения практически любых габаритов. Единственное условие для перекрытия больших помещений – это необходимость в дополнительных опорах. Монолитные перекрытия обладают высокой звукоизоляцией – при своей сравнительно небольшой толщине они полностью подавляют все посторонние шумы.
Кроме того, вы экономите на отделочных работах. На монолитном ж/б перекрытии можно использовать практически любой тип чистового пола. Высокая несущая способность монолитного ж/б перекрытия обеспечивается арматурой, заложенной в нижней, растягивающейся зоне . Диаметр рабочей арматуры и ее шаг должен быть определен по расчету монолитного ж/б перекрытия . Диаметр вспомогательной арматуры , не должен быть менее 6 мм.

Пример расчёта монолитного ж/б перекрытия.
Требуется рассчитать монолитное перекрытие толщиной 20 см в доме размером 6×9 м.
Расчёт.
М = qL²/8,
где q — распределенная нагрузка на каждый метр монолитного перекрытия.
q = собственный вес монолитного перекрытия + эксплуатационная нагрузка
q = 400 кг/м²×1м + 2500кг/м³×1м×0,2м = 400кг/м + 500 кг/м = 900 кг/м
h0 — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия
Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).
b = 1 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом //vk.com/wall-72891995_213 Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).
М = 900×6²/8= 4050 кг•м
А0 = M/b×h0²×Rпр = 4050/(1×0,16²×1150000) = 0,138
По вспомогательной таблице к записи находим η = 0,925 и ξ = 0,15 ( vk.com/postroim_svoi_dom ).
Для проектирования оптимальных по стоимости железобетонных изделий рекомендуется принимать:
μ% = 1÷2%, ξ = 0.3÷0.4 — для балок
μ% = 0.3÷0.6%, ξ = 0.1÷0.15 — для плит перекрытия
Требуемая площадь сечения арматуры:
Fa = M/η×h0×Ra = 4050/(0,925×0,16×36000000) = 0,00076 м2 = 7,6 см2.
На каждом метре монолитного перекрытия должно быть 5 стержней арматуры Alll d14мм (шаг 20 см). Основная рабочая арматура Аlll d14мм располагается параллельно короткой стороне дома (6м), центр ее сечения находится на расстоянии 4 см от низа перекрытия.
Fa(факт)= 1,439×5=7,695см²
Fa ≤ Fa(факт)
7,6 см² Условие выполняется.

Коэффициент армирования —
μ = Fa/b×h,
Процент армирования — μ% = 100×μ
μ% = 100×7,695/100×20 = 0,385 %
0,385% находится в рекомендуемых пределах для плит (0,3-0,6).
Проверка соблюдения граничных условий:
ξ ≤ ξR
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξ0 = a — 0.008Rпр,
где Rпр принимается в МПа; коэффициент а = 0.85 для тяжелого бетона и а = 0.8 для бетона на пористых заполнителях.
ξ0 = 0.85 — 0.008·11,5 = 0,758
ξR = ξ0/{1+σа/400(1+ξ0/1,1)}
ξR = 0.758/(1 + 365/400(1 + 0.758/1.1)) = 0,2984
0,15 Граничное условие выполнено.

Проверка прочности по касательным напряжениям.

Так как арматуру в верхнем слое и поперечное армирование в монолитном перекрытии (хомуты или вертикальные стержни) мы не предусматривали, то следует проверить прочность монолитного перекрытия по касательным напряжениям :

Qmax ≤ 2.5×Rbt×b×ho ,
где Qmax — максимальное значение поперечной силы (определяется по эпюре поперечных сил). При нашей расчетной схеме Qmax = ql/2 = 900·6/2 = 2700 кг;
Rbt — расчетное сопротивление бетона растяжению //vk.com/wall-72891995_272 , для класса бетона B20 Rbt = 9,18 кгс/см2;
2700 кг Q ≤ 1.5Rbt×b×h0²/с
или
Qmax ≤ 0.5Rbt×b×ho + 3ho×q ,
где Q — поперечная сила в конце наклонного сечения, начинающегося от опоры; значение с принимается не более сmax = 3ho. При нашей расчетной схеме значение Q на расстоянии 3×16 = 48 см или 0,48м от опоры составит Q = ql/2 — 0,48q = 2700 — 900·0,48= 2268 кг;
2268 кг

Условия прочности по касательным напряжениям выполняется и в этом случае расчёта поперечной арматуры по сечениям, наклонным к продольной оси, не требуется. Однако это вовсе не означает, что арматура в верхней части ж/б перекрытия и поперечная арматура совсем не нужны. Дело в том, что мы рассчитывали монолитную плиту перекрытия на равномерно распределенную нагрузку, в действительности же нагрузка далеко не всегда может рассматриваться как равномерно распределенная. При установке тяжёлых предметов и мебели на монолитную плиту перекрытия часть нагрузок будет сосредоточенными. В таких случаях и значение момента может быть несколько больше, но самое главное, возникают значительные местные напряжения. Арматура верхнего пояса и поперечная арматура перераспределяет внутренние напряжения, а потому использование арматуры в верхнем поясе и поперечной арматуры необходимо в плитах перекрытия, для которых все возможные нагрузки и их сочетания предусмотреть не возможно. Диаметр стержней арматуры верхнего пояса и поперечной арматуры можно выбрать меньше диаметра рабочей арматуры.

Монолитное перекрытие толщина. Расчеты

Понятное дело, что общий вес конструкции напрямую зависит от размеров, в первую очередь от толщины. Но мало кто подозревает, что наряду с собственным весом на плиту приходится нагрузка в виде суммы массы стяжки, финишного покрытия, находящихся на ней людей и мебели.  Таким образом становиться понятно, что точно рассчитать количество нагрузок на перекрытие невозможно.
Монолитное перекрытие толщина. РасчетыНо если прибегнуть к статистическим данным, то удастся максимально точно произвести расчеты с запасом нагруза на плиту. Для примера приводим данную таблицу:

Высота перекрытия размером 5 на 5 метров15 сантиметров
Допнагрузка из-за собственного веса плитыд0.15*2500=375 килограмм на квадратный метр
Высота стяжки из цемента5 сантиметров
Толщина ламината0.8 сантиметров
Общий вес мебели
Вес стола и предметов на нем200 килограмм
Вес 10 людей1200 килограмм
Распределенная нагрузка — qв400 килограмм на квадратный метр

Итого общая сумма нагруза на плиту перекрытия составляет 775 килограмм на квадратный метр. Так как в данной таблице приведены составляющие имеющие характер не постоянного пребывания, то примем распределительную нагрузку (qв) как временную.

Расчет монолитной плиты перекрытия дело сложное и его лучше всего доверить специалисту.

Расчет наибольшего изгибающего момента

Самым важным параметром при выборе арматуры, точнее того какое сечение она будет иметь, является наибольший изгибающий момент. Как расчет монолитного перекрытия используем пример ниже.

Мы имеем дело с конструкцией, операющейся по своему контуру на стены, это означает, что она выступает как балка по отношению к осям абсцисс и осям аппликат и будет испытывать определенное сжатие в двух плоскостях.
Изгибающий момент по отношению к осям абсцисс балки с опорами на две стенки, который имеет пролет ln вычисляется по формуле mn = qnln2/8 (для большей удобности значение её ширины имеет 1 метр). Если пролеты равны, то равен и каждый момент.

На
Учитывая, что при применении квадратных плит q1 равна нагрузке q2, это означает, что они имеют половину расчетной нагрузы, которая обозначается q. В виде формулы это выглядит так:

В таком случае максимальным значением расчетного момента является данная формула:

Ma = 775*5²/16 = 1219.94 кгсм

Величина изгибающего момента для бетона имеет другое значение, так как он подвержен сжимающему воздействию:

Мб = (m1² + m2²)&sup0.5; = Ma√2 = 1219.94 x 1.4142 = 1725.25 кгсм

Вычисляем среднее арифметическое от обоих изгибающих моментов:

M = (Ma + Мб)/2 = 1.2707Ma = 1472.6 кгсм

Таким образом, мы вычислили наибольший изгибающий момент. Это лишь один расчет из множества расчетов, которые возможно вам придется провести для точного вычисления всех значений перекрытия. Все нормы расчетов перекрытия упомянуты в СНИП 52-01-2003.
