Собственноручно соорудить хорошую крышу довольно трудно, но возможно. Чтобы правильно все сделать вам нужны не только знания в сфере строительства, но и некоторые навыки.

Также, вам следует изучить все имеющиеся на данный момент элементы кровельной конструкции, ее особенности. Одно из главных мест на крыше занимает фронтон – завершающий элемент всей крыши.

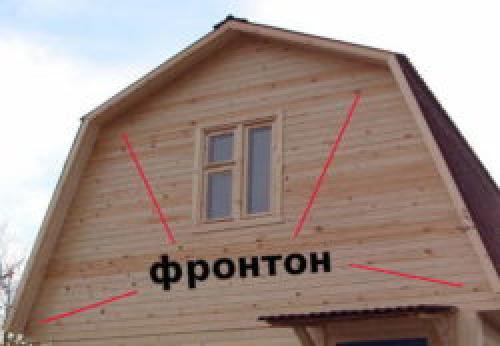

Чтобы было понятнее, можно сказать что это треугольный конец крыши, место где соединяются два ската. У разных видов кровли будет разный фронтон, поэтому нужно обязательно ознакомиться с перечнем существующих видов.

Так как это завершающая часть всего строительства крыши нужно знать обо всех ее тонкостях, так как установка фронтона будет напрямую влиять на внешний вид всего перекрытия. Выполнение хорошего фронтона может повлиять на чердачное помещение, ведь это и есть его стена.

На данный момент вы сможете увидеть, как треугольные, так и пятиугольные элементы. Чтобы понять, какой фронтон подойдет вашему дома, нужно обратиться к его особенностям и моделям.

Виды фронтонов

Ранее было сказано о том, что количество существующих фронтонов напрямую зависит от тех техник, которыми и строятся крыши.

На сегодняшний день основными разновидностями можно считать:

• Килевидные. Из названия понятно, что здесь устройство принимает невероятно красивую форму килей кораблей. Такая форма применялась еще во времена Древней Руси, но с тех пор не потеряла свою популярность не только в странах бывшего Советского Союза, но и по всему миру.

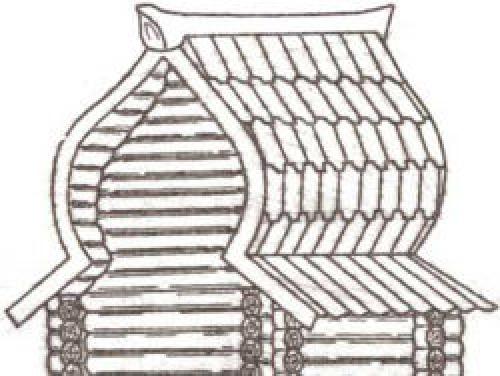

• Луковые. Фронтон принимает форму дуги или же полукруга.
• Полукруглые. Само название говорит за себя, элемент принимает формы полукруга.
• Прерванные. Очень красивый вариант, ведь в данном случае используется не просто глухая стена, она разбавляется наличием оконной рамы. В целом они выглядят как горизонтальные карнизы, которые прерываются для того, чтобы вставить окно.
• Разорванные. Применяется в случаях, когда на фронтоне нужно разместить какой-либо декоративный элемент. Это могут быть и разнообразные вазы, и статуи. Нередко можно встретить бюсты популярных личностей.
• Раскрепованные. В конструкции данного вида можно заметить выступающие части, их называют раскреповки.
• Самцовые. Стандартно складываются из специально обработанных деревянных бревен, которые имеют треугольное продолжение торцевых стен из венцов.
• Ступенчатые. В данном случае конструкция имеет несколько ступенек, которые уменьшаются в верхней части кровли.
• Трапецивидные.

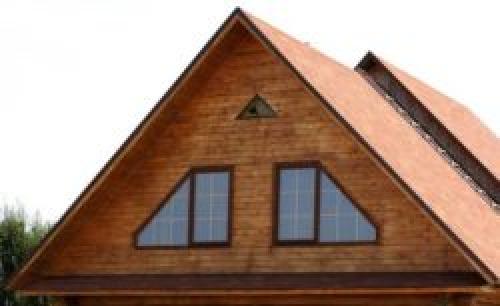

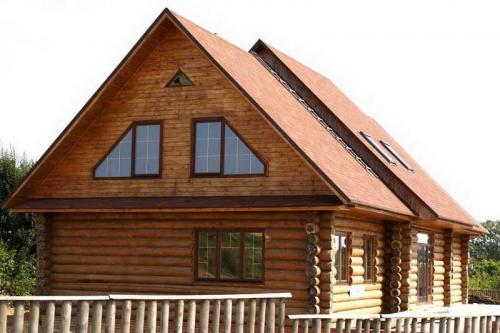

• Треугольные. Это стандартные фронтоны, которые можно встретить на большинстве крыш, но стандартный не значит, что он некрасивый. Треугольные фронтоны обрели свою популярность благодаря широким возможностям их модернизации и декорирования.

Связанные вопросы и ответы:

Что такое фронтон крыши

Фронто́н (через  fronton , от  frons  — «лоб») — завершение (обычно треугольное, реже — полуциркульное)здания,,, ограниченное двумя скатами крыши по бокам иу основания.

Узкие стороны античных храмов всегда оканчивались вверху невысоким фронтоном, треугольное поле иликоторого бывало украшено скульптурными фигурами, а боковые карнизы несли на себе края двускатной крыши сооружения. В последнюю пору римского искусства появились фронтоны другой формы, перешедшие потом в архитектуру эпохи, а именно такие, в которых наклонные карнизы заменяются одним непрерывным дугообразным карнизом, так что образуется тимпан в виде сегмента круга. В позднейшее время форма фронтонов разнообразилась ещё более, появились фронтоны в виде, с боковыми карнизами, не сходящимися вверху, в форме. Такие фронтоны устраиваются преимущественно не над фасадами, а над окнами, дверями и крыльцами.

Иллюстрация со скульптурами двух фронтонов Парфенона, 1794

Лучковый фронтон над дверью, Париж

М.: Издательство Академии архитектуры СССР, 1949. — 248 с. — 15 000 экз.
СПб., 1890—1907.

Какие материалы необходимы для создания фронтона крыши

Наличие фронтона должно быть заложено в проекте дома. Если это было пропущено, то необходимо уделить особое внимание его постройке. При возведении крыши следует заложить фронтон кирпичом, либо плотно зашить досками.

Следует быть осторожным при возведении фронтона отдельно от крыши, вероятно его обрушение от сильных порывов ветра. Не стоит допускать геометрических ошибок, это позволит избежать переделок и ненужных дополнительных работ. Стропила должны правильно совмещаться с периметром фронтона, тем более, если он будет являться несущей конструкцией балок.

Фронтоны необходимо укреплять до устройства крыши, что будет гарантией от их обрушения. Высота фронтона определяет внутренне пространство крыши. При дальнейшей планировке сделать эту площадь жилой, высота фронтона должна быть в пределах 2,5-3 метра. Это позволит создать там помещение с комфортными условиями проживания.

Если будут сооружаться три фронтона из кирпича, следует учесть дополнительную нагрузку на основание стен и фундамент дома.

Не рекомендуется располагать двери или окна на фронтоне со стороны господствующих ветров.

Над фронтоном необходимо обеспечить свес кровли, который будет защищать от воздействия дождя и снега. Ширину следует рассчитать индивидуально, исходя из самой конструкции и погодных условий. Коньковый брус и обрешётку при этом следует выпустить на заданную ширину.

Какие инструменты необходимы для создания фронтона крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

1. Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
2. Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
3. Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

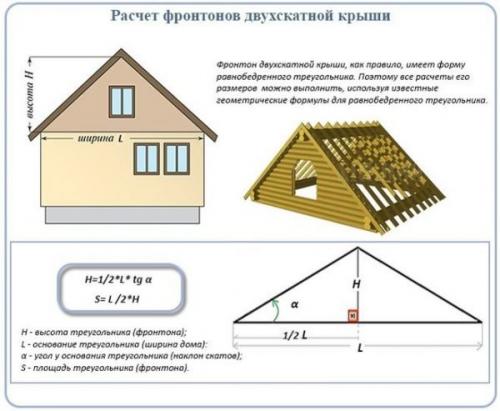

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

1. Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.



   Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька

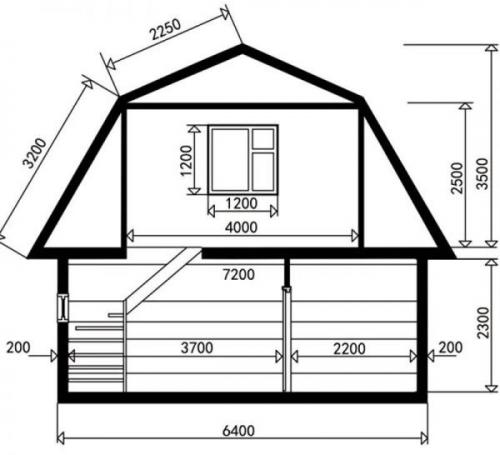

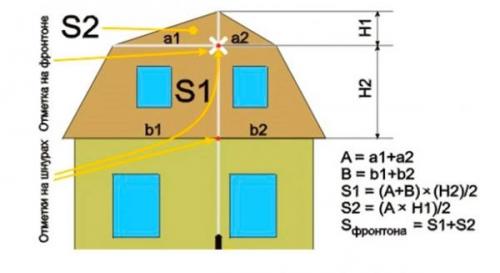

2. Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S₁+ S₂, где:
   • S₁= (A + B) ∙ H₂/2 − площадь нижней части фронтона до перегиба стропил, которая имеет форму трапеции. Здесь A и B− основания трапеции, H₂− её высота;
   • S₂= (A ∙ H₁)/2 − площадь верхнего треугольника, образованного пологими стропилами и потолочным перекрытием. В этой формуле A − основание треугольника (ширина мансарды), H₁− его высота (расстояние от верха мансарды до конька).



     В общем случае ломаная крыша может иметь несимметричные скаты, тогда её нужно разбивать на четыре фигуры − две трапеции и два треугольника − и применять указанные формулы к каждой из них

3. Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
4. Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Как выбрать подходящий дизайн фронтона крыши

Фронтон – это передняя часть здания под крышей, ограниченная скатами кровли и карнизом, она завершает фасадную стену. Фронтон может быть изготовлен до момента постройки крыши или же после этого этапа строительства. Второй вариант предпочтительнее, если чердачное помещение будет иметь небольшие размеры, а первый удобен при постройке фронтонов больших размеров, когда скаты крыши еще не оборудованы и не мешают процессу постройки. Они могут иметь различную форму, которая будет напрямую зависеть от конструктивных особенностей крыши – бывают трапециевидными, ступенчатыми, полукруглыми.

Общие понятия про фронтон

Однако в любом случае, как бы ни был построен фронтон, он не будет смотреться завершенным без финишной отделки. Лишь тогда материалы, использованные во время строительства, прослужат долго, так как будут минимально подвергаться воздействию погодных условий. В противном случае они быстро потеряют свои качества и испортятся.

Проведение работ по отделке фронтона

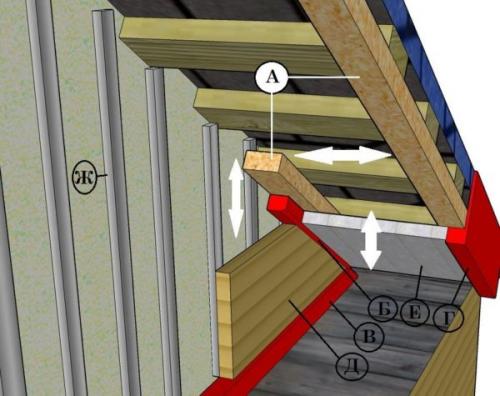

Отделка фронтона кровли подразумевает укладку утеплителя, гидроизоляционных и пароизоляционных материалов . Они не позволят холоду проникать во внутреннюю часть строения, а также удержат воду снаружи и предотвратят формирование конденсата. Пароизоляция крепится под внутренней обшивкой стен внутри чердачного пространства.

Внимание! Не стоит забывать о вентиляции кровли – она должна быть обустроена так, чтобы воздух мог спокойно циркулировать в подкровельном пространстве и снижать количество образующегося конденсата.

Фронтоны выполнены в классическом стиле

После проведения всех этих подготовительных работ внешняя сторона фронтона, обращенная на улицу, обшивается каким-либо отделочным материалом. Правильно обшитый, этот элемент строения станет надежной защитой от холода и влаги, а также украсит дом. Еще эта часть здания может выступать в роли опоры непосредственно для самой кровли и балок перекрытий, повышает устойчивость кровельной конструкции.

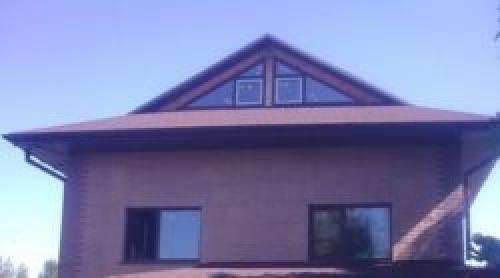

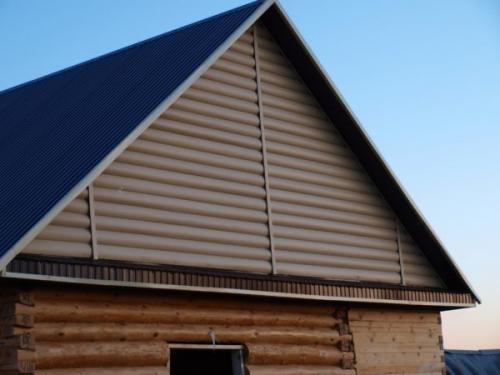

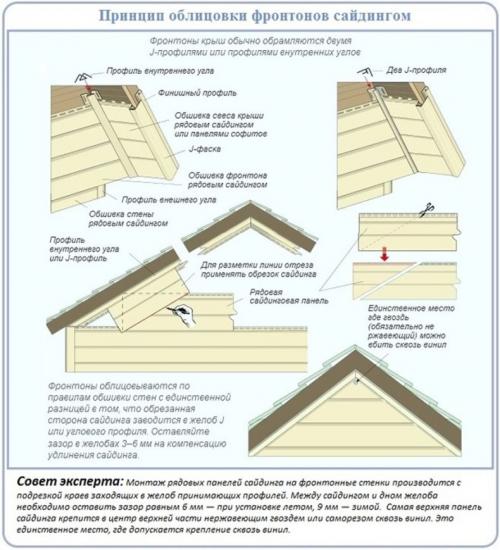

Фронтон, отделанный сайдингом

Кстати, фронтон не всегда является обязательным элементом кровли . Есть варианты крыш, у которых есть только карнизы (например,).

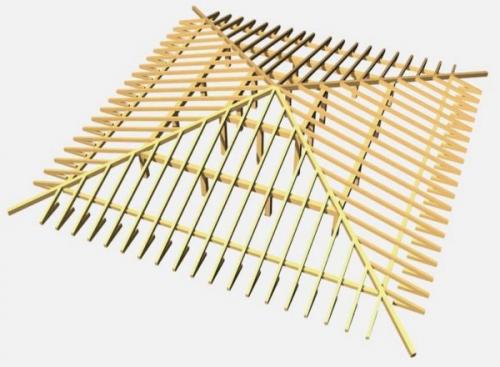

Шатровая крыша — конструкция

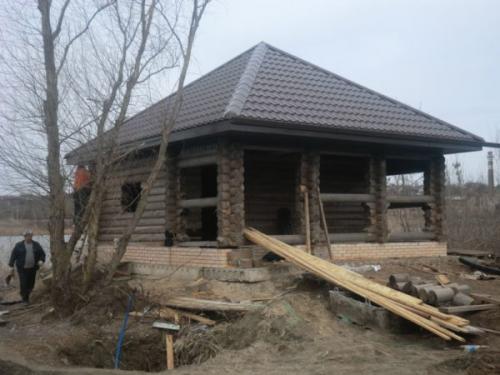

Фото шатровой крыши

Высота фронтона в целом может варьироваться от 0,7 до 2,5 м (оптимальный вариант – 2 м). Здесь может также иметься и дверь или окно, ведущее на чердачное помещение. Особенно важно наличие этих элементов, если обустраивается мансарда, где будут жить люди.

Важно! Фронтон нуждается в дополнительном укреплении, которое проводится на этапе строительства. В противном случае этот элемент не выдержит ветровой нагрузки – а она в отношении него, как правило, оказывается очень и очень велика, если сравнивать с другими частями строения.

Таблица. Разновидности фронтона.

Как измерить и вырезать деревянные элементы для фронтона крыши

Какой будет высота и площадь фронтона, надо решить в процессе составления проекта. Так получится вовремя определиться с выбором обшивочного материала и внести вес фронтона в расчёт нагрузки, которую предстоит испытывать фундаменту дома.

При вычислении габаритов фронтона используют стандартные формулы из школьных учебников геометрии.

Измерение фронтона так же важно, как измерение стен дома и скатов кровли

Площадь фронтона

Не зная площади фронтона, не получится выяснить, как много материала понадобится для обшивки, утепления и украшения торцевой части крыши.

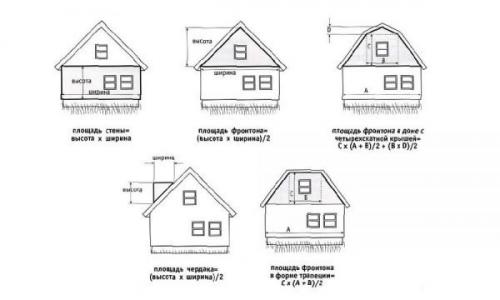

Формула, позволяющая вычислить площадь фронтона, обусловливается его формой.

Математическое выражение для определения площади фронтона может быть следующим:

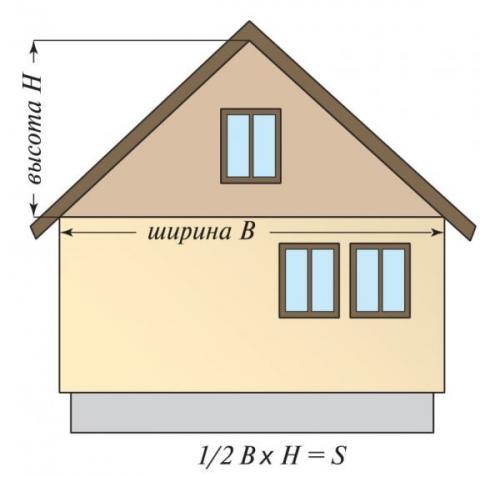

• S = 0,5 х H х B, где H — это высота, а B — ширина фронтона (для треугольного торца кровли);



  Площадь треугольного фронтона — это половина его высоты, умноженная на ширину стены дома

• S = C х (A + B)/2, где C — это высота , A — первое основание трапеции, а B — второе основание трапеции (для трапециевидного фронтона);



  Площадь фронтона в форме трапеции равна половине суммы сторон (A, B) умноженной на высоту (C)

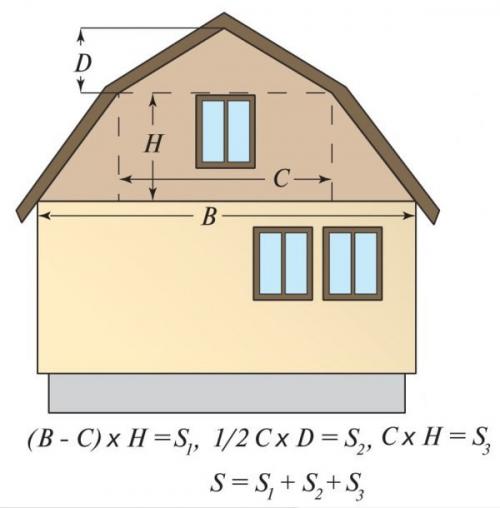

• S = ((B — C) х H) + ((C х D)/2) + (C х H), где B — это ширина фронтона, C — первая сторона прямоугольника (и основание треугольника), H — вторая сторона прямоугольника, D — высота треугольника (для пятиугольного торца кровли).



  Площадь пятиугольного фронтона складывается из площадей нескольких фигур

Допустим, фронтон крыши похож на трапецию с основаниями 4 и 2 м и высотой 2 м. Это значит, что площадь торца кровли составляет 6 м² ((4 + 2)/2) х 2=6).

Для сложных фигур используют несколько формул. Например, пятиугольник разбивают на треугольники и прямоугольник. Полученные площади фигур складывают.

Когда крыша сложная, то есть её фронтоны неодинаковые по форме, площадь каждого торца рассчитывают индивидуально. При этом пользуются верным и оперативным помощником — программой-калькулятором.

Высота фронтона

Эта величина влияет на облик и функциональность здания. Поэтому при её определении опираются на несколько утверждений:

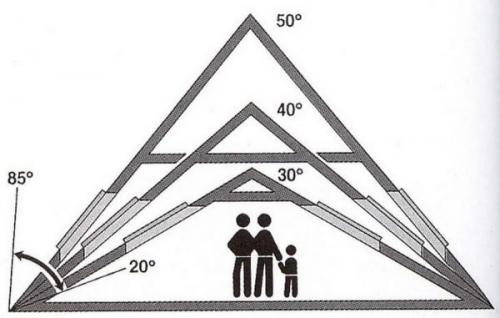

• высота фронтона зависима от степени наклона крыши и длины скатов (высота треугольного фронтона кровли равна половине длины торцевой стены дома, умноженной на тангенс угла, сформированного скатом и основанием крыши);




  Высота рассчитывается с учётом наклона скатов кровли

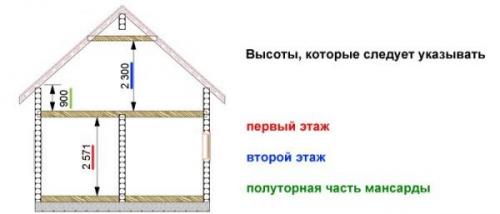

• жилая комната под крышей требует, чтобы промежуток от перекрытия до конькового бруса составлял 2,5–3 м, а холодный чердак нуждается в высоте конька от 1,5 до 1,8 м.

От высоты фронтона зависит, будет ли крыша смотреться вместе с домом как единый ансамбль. Если этот параметр превысит допустимые пределы, то кровля превратится в громоздкое сооружение. В случае сжатия расстояния от карниза до конька, постройка будет казаться слишком низкой.

Чтобы быть довольным результатом строительства дома, при вычислении высоты стен и фронтона следует придерживаться соотношения 1:1.

По правилам высота фронтона должна быть равна высоте стен

Количество материала на фронтон

Определив высоту и площадь фронтона, можно легко выяснить, каким количеством материала его потребуется отделывать.

За площадь фронтона принимают параметр, из которого вычли площадь оконного проёма.

В зависимости от типа материала, расчёт его объёма может быть следующим:

• необходимое число кирпичей находят, разделив площадь фронтонной стены на площадь одного кирпичного блока (размером 250х120х65 мм) с учётом вида кладки и толщины шва (5 мм);



  Определяя необходимое количество кирпичей, важно учитывать толщину цементного раствора

• количество досок определяют, разделив площадь фронтона на площадь одной деревянной панели, которая становится известна после умножения длины элемента на его ширину;



  Перед тем как считать площадь деревянного фронтона, следует определить площадь одной доски

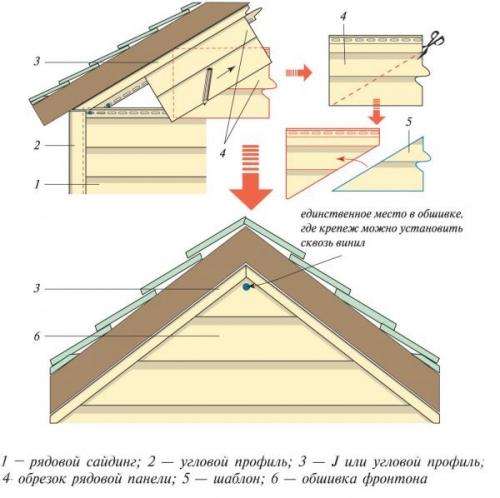

• число панелей сайдинга вычисляют так же, как и количество досок, но при этом для определения площади одного элемента используют только полезную ширину элемента (без учёта кромки со специальными отверстиями);



  Расчёт сайдинга затрудняется необходимостью учитывать только полезную ширину пластиковой панели

• при расчёте количества профнастила для обшивки сначала вычисляется площадь фронтона с вычетом имеющихся оконных проёмов и умножается на два. Полученное значение делится на площадь одного профилированного листа — так получается необходимое для отделки количество листов.

Как установить фронтон крыши на домашней крыше

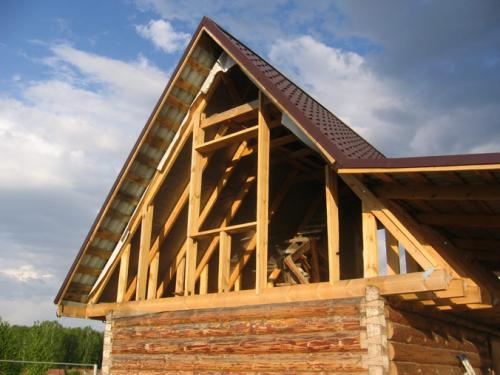

Фронтон представляет собой торцевую часть кровельной системы, которая ограничивается с двух сторон кровельными скатами. Снизу она опирается на внешнюю стену здания. Фронтоны двухскатных кровель обычно выполняются в форме треугольника, стороны которого равны друг другу. При этом скаты крыши, которые его формируют, устанавливаются под одним углом.

Иногда из соображений привлекательности и конструктивных особенностей выбирают крыши с коньком, смещенным в одну сторону. При выборе этого варианта один скат выполняется длиннее, чем второй. Фронтон получается неравнобедренным.

Фронтоны могут возводиться из разнообразных материалов. Их выбор зависит от облицовки фасада:

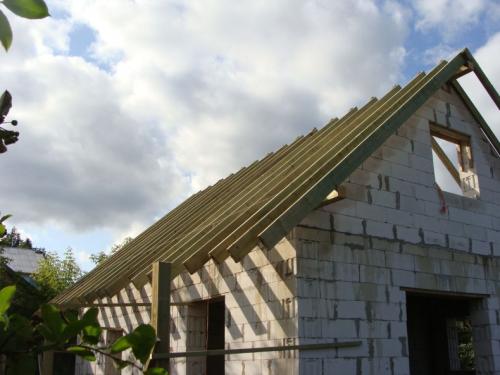

• При сооружении здания из кирпича или газоблоков, фронтонную часть необходимо выкладывать из этих же материалов. Эта часть крыши будет продолжением стены.
• Если постройка выполнена из дерева, необходимо исключить лишнюю массивность фронтона. Для этого стоит всего лишь обшить фронтон досками или сайдинговыми панелями.
• Если фронтон выполняется, как и стены – из цельного бревна, такой вариант носит название рубленого.

Самым простым по конструктивным особенностям и наиболее часто применяемым в строительстве частных домов является вариант устройства фронтона каркасного типа. Он является универсальным, поскольку подходит для сооружения здания, стены которого изготавливаются из любого материала.

Если дома планируется возводить для круглогодичного проживания, нужно обеспечить хорошую защиту чердачного пространства. Для этого фронтон утепляют.

Как обеспечить прочность и устойчивость фронтона крыши

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.

Фронтон необходим для решения целого ряда задач, среди которых:

1. Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
2. Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
3. Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
4. Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

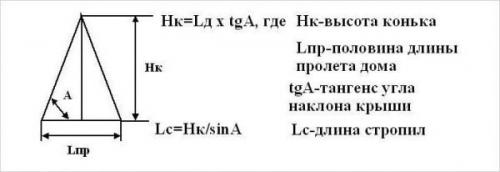

Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы

Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы

Соотношение высоты крыши к высоте дома

Калькулятор расчета площади фронтона

Как посчитать фронтон дома

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

1. Килевидные . Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.

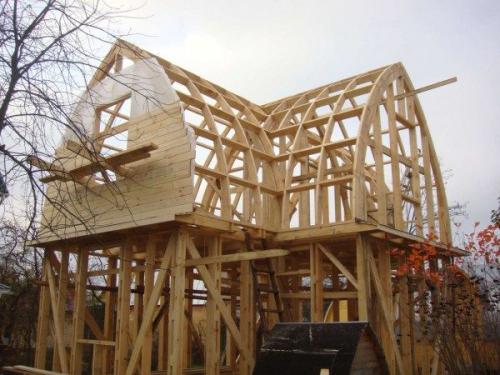

2. Полукруглые . Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
3. Трапециевидные . Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
4. Треугольные . Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
5. Самцовые . Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
6. Прерванные . Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
7. Лучковые . Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
8. Ступенчатые . Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Как закрепить фронтон крыши на домашней крыше

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

• отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
• рельеф кровельного покрытия остается неизменным;
• простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше . В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

Как покрасить и защитить фронтон крыши от повреждений

В зависимости от конструкции крыши в доме будет отличаться и геометрическая форма . Существуют такие виды фронтонов деревянного дома :

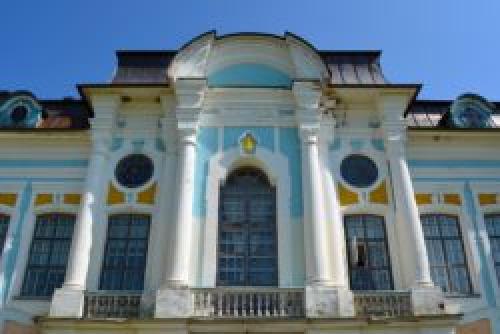

• килевидный (его ещё называют резным) - обычно он украшает исторические памятники;

  Килевидные фронтоны встречаются на исторических памятниках и сейчас используются редко

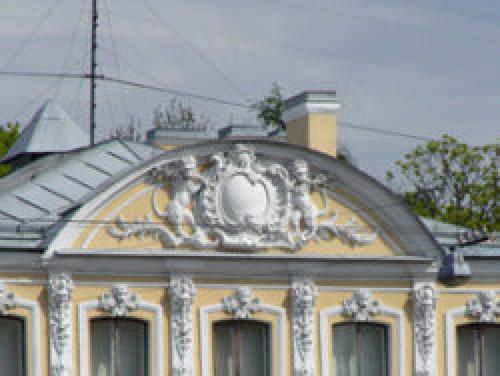

• циркульный или лучковый;

  Лучковый фронтон имеет вид перевёрнутого лука

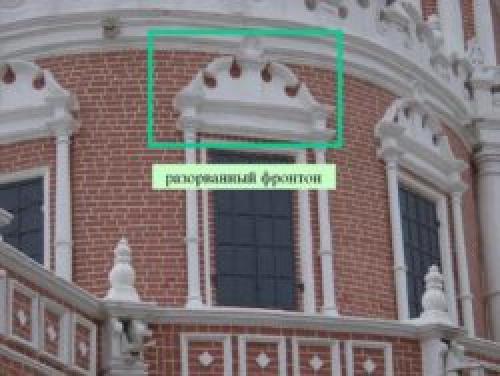

• полуфронтон (другое название - разорванный фронтон). В этом случае конструкция опирается на колонны или прерывается горизонтальным карнизом, а в полученное пространство помещают декоративные украшения;

  В разорванном фронтоне конструкция прерывается, а в место разрыва добавляются декоративные элементы

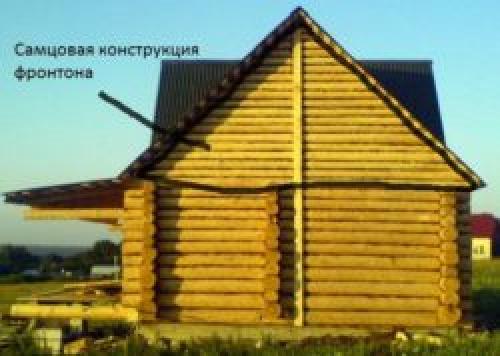

• самцовый - этот вариант используется при создании срубов, такой фронтон является продолжением стены;

  Самцовый фронтон является продолжением стены бревенчатого дома

• трапециевидный - из названия понятно, что он имеет вид трапеции;

  Трапецевидный фронтон используется на зданиях с полувальмовыми крышами

• пятиугольный - конструкция состоит из сложенных треугольника и трапеции. Так как площадь у такого фронтона довольно большая, то надо делать усиленный каркас;

  Пятиугольный фронтон имеет большую площадь , поэтому для него делают усиленный каркас

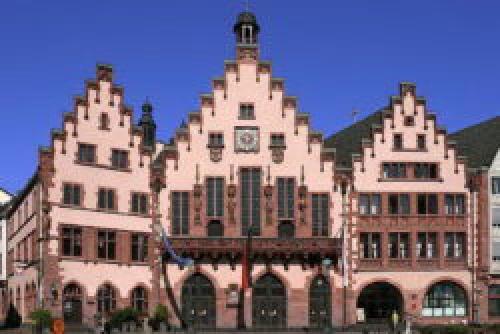

• ступенчатый - конструкция имеет вид ступеней, создающих вид лестницы, по которой можно взобраться на самый верх крыши;

  Ступенчатый фронтон имеет сложную форму в виде ступеней

• треугольный - и имеют вид равнобедренного треугольника.
