Как определить длину дымохода. Как определить необходимую высоту дымохода относительно конька крыши

30.12.2019 в 04:38

Как определить длину дымохода. Как определить необходимую высоту дымохода относительно конька крыши

  1. Высота дымовой трубы котельной должна быть минимум 5 метров. Идеальные же параметры — 6 и более метров от решетки до устья топки (высота флюгарки не считается).
  2. Высота дымовой трубы над кровлей здания должна составлять не меньше 500 мм. В противном случае возможно ухудшение тяги.
  3. Внутреннее пространство дымохода должно соответствовать нормам пожарной безопасности : сечение трубы должен рассчитывать специалист, согласно технической документации отопительных приборов и норм СНИП. Параметры сечения дымохода квадратной формы должны быть пропорциональными размерам топки в соотношении 1:1,5. (для камина 1:10 от размера топки). Диаметр трубы для дымохода котельной должен быть не меньше, чем диаметр поддувала.
  4. Если высота дымохода над уровнем конька превышает 1.2 м, его нужно укрепить растяжками.

Полезный совет ! Ключевым параметром является не только высота дымовой трубы котельной для частного дома, но и вид отопительного прибора. Для каждого из них существует оптимальный тип трубы. Лучшие аэродинамический свойства имеет дымоход цилиндрический. Если нужно соединить в один дымоходный канал несколько приборов, лучше воспользоваться промышленным вариантом трубы.

Дымоход должен быть надежно закреплен и при необходимости для этого используют растяжки

Для внутренней отделки трубы котельной лучше не использовать глину, поскольку это влечет за собой образование конденсата и уменьшение тяги.

Технологические условия

Многие застройщики опираются на знания опытных рабочих, но бывают случаи, когда этого им не достаточно и приходится рассказывать об источниках. Регламент по подбору высоты можно найти в СНиП под номером 2.04.05-91. Подраздел называется печное отопление

Сейчас я приведу выписку некоторых важных пунктов на которые стоит обратить особое внимание.

Высота дымохода над крышей берется из следующих соображений:

  • Длина дымоходного канала должна составлять более 5 метров. Расстояние изменяется от колосниковой решетки до верхней части трубы. Если здание не имеет чердачного помещения, то разрешается использовать менее длинный дымоход при условии хорошей и постоянной тяги.
  • Если здание создается с плоской кровельной системой, то высота дымохода должна быть больше 50 сантиметров покрытия.
  • В случае, если дымоходная труба вышла на крышу таким образом, что расстояние между ней и коньком не более 1,5 метра, то высота трубы делается на 50 сантиметров больше самой высокой точки кровли.
  • Входное отверстие трубы можно располагать в уровень с коньком только при одном условии. Если расстояние от дымохода до конька лежит в диапазоне от 1,5 до 3 метров.
  • Если расстояние более 3х метров, то дымоходная труба должна доходить до линии, идущей от горизонтали конька под углом в 10 градусов.

В случае, если на поверхности крыши будут находиться вспомогательные элементы вытяжки или искусственной вентиляции, они поднимаются до уровня дымоходной трубы.

ВАЖНО: Эксперты кровельной отрасли считают, что расположив дымоход близко к коньку можно достичь его максимальной эффективности.

При минимальном расстоянии дымохода от конька крыши до дымохода будут присутствовать следующие преимущества:

  • Чем выше поднимается дымоходная труба, тем длиннее будет сам канал. Это существенно отразится на тяге и сделает ее сильной.
  • Коньковый элемент не будет никаким образом воздействовать на работоспособность дымохода.
  • Прорезая отверстие около конькового узла можно серьезно сэкономить на кровельных материалах.

Как определить длину дымохода. Как определить необходимую высоту дымохода относительно конька крыши

Расчет высоты дымохода онлайн. Калькулятор расчета сечения дымохода камина

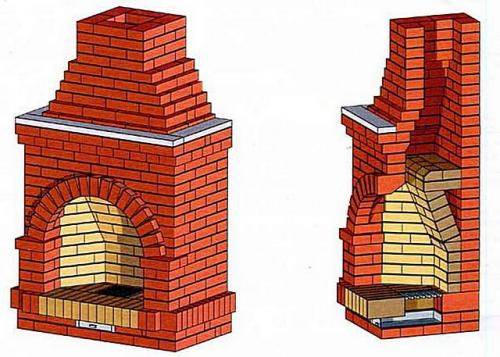

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Расчет высоты дымохода онлайн. Калькулятор расчета сечения дымохода камина

Калькулятор расчета сечения дымохода камина

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы. С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование. Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

Калькулятор расчета сечения дымохода камина

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий. Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10. Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Цены на домашний камин

камин

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые  значения из нее уже заложены в программу калькулятора.

  • Значения ширины и высоты каминного окна вносятся в миллиметрах.
  • Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
  • В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
  • В соответствии с этим выбором и берется значение после проведения расчета.

— А – диаметр круглого дымохода (в миллиметрах);

— Б – длина стороны квадратного канала (в миллиметрах)

— В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Сложно ли самостоятельно сложить камин?

Не обольщайтесь, что кладка небольшого камина выглядит простой – в этом деле очень много нюансов, и стоит очень хорошо все взвесить, прежде чем приниматься за самостоятельную работу. Подробнее о сооружении кирпичного камина своими руками – в соответствующей статье нашего портала.

Диаметр дымохода для котла 20 квт. Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Диаметр дымохода для котла 20 квт. Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

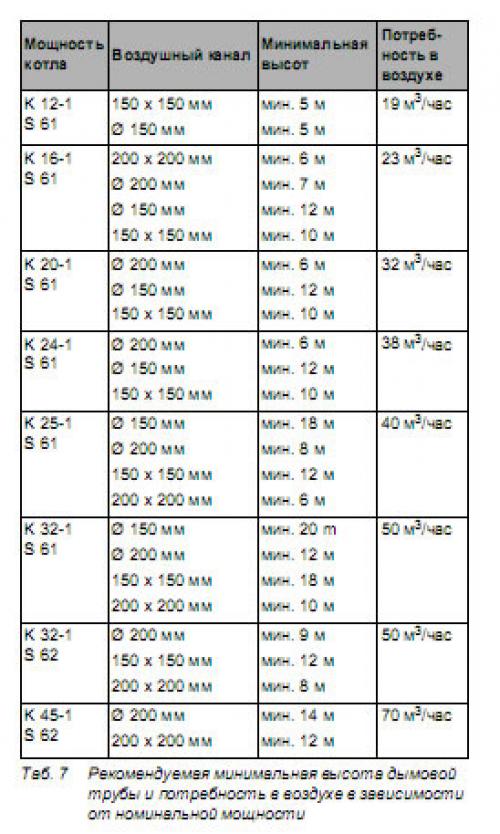

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование . При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей .

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Диаметр дымохода для котла 20 квт. Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Высота дымохода для твердотопливного котла. Какой должна быть высота дымохода

Требуемая высота дымохода для твердотопливного котла конкретной модели в обязательном порядке прописывается в технической документации на оборудование. Высота напрямую зависит от мощности котельного устройства, поэтому не будет одинаковой для всех печей. Если у вас по каким-то причинам отсутствует паспорт на котел, то вы можете найти информацию в интернете или приобрести специальную книжку с техническими параметрами. Когда будет знакомиться с данными по высоте, обратите особое внимание на приставку «минимальная высота» или просто «высота». Это существенное различие, так как определение «высота» предполагает небольшие погрешности в зависимости от зоны ветреного подпора и силы тяги, а «минимальная высота» это строгое значение, ниже которого отклоняться нельзя.

Все нормы дымоходов для твердотопливных котлов, в том числе и определение оптимальной высоты, прописаны в сборнике СНиП 2.04.05-91.

Минимальное значение

Тяга и скорость выведения отходных газов в дымоходе напрямую зависят от высоты трубы. Здесь нельзя проводить эксперименты и выбирать длину дымохода твердотопливного котла «на глаз». Ее значение должно в точности соблюдаться в зависимости от мощности котла и ряда дополнительных факторов. Минимальным значением для одноэтажного дома считается высота в 5 метров. Когда дымоход выступает над крышей, то минимальное значение канала равняется одному метру. Если этажей в доме больше, то соответственно значение по общей высоте трубы увеличивается.

Также следует при планировании дымоходной системы учесть отдельные конструктивные особенности дома и применить следующие нормативы:

  • Если дымоход находится не более чем на 1,5 метра от конька крыши, то часть его трубы не должна превышать 50 см от общей высоты дома.
  • Если дымоход твердотопливного котла находится в пределах от 1,5 до 3 метров от конька крыши, тогда общая длина трубы может иметь такое же значение, как и общая высота дома.
  • Если расстояние дымовой трубы от конька крыши более чем 3 метра, тогда следует рассчитывать значение высоты в индивидуальном порядке на основе утвержденной формулы либо воспользоваться общими данными в таблице.

Высота дымохода для твердотопливного котла. Какой должна быть высота дымохода

Высота дымохода для твердотопливных котлов напрямую зависит от мощности отопительного оборудования, чем она выше – тем мощнее устройство.

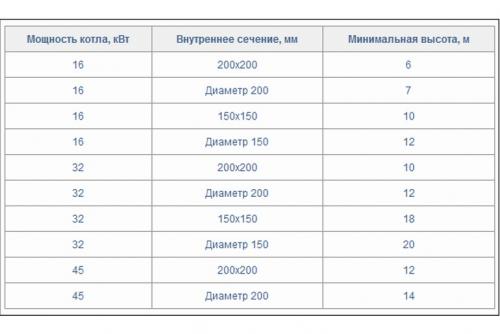

В таблице приведены значения, не только того, какой должна быть высота в зависимости от мощности твердотопливного котла, но и от диаметра трубы. Данный показатель тоже является немаловажным и сказывается на уровне тяги. Но важно понимать, что представленные данные подходят только для отопительного оборудования, которое используется в частных бытовых целях с соблюдением всех норм безопасности.

Видео как расчитать высоту дымохода!
