Устройство краскопульта с верхним бачком схема.

Устройство краскопульта с верхним бачком схема.

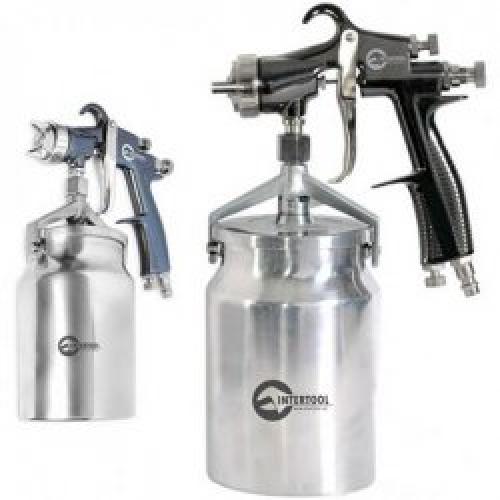

Нижнее расположение бачка, наиболее подходит для обработки вертикальных поверхностей, когда пистолет имеет прямое положение. Такие емкости зачастую имеют больший объем (в среднем 1 л), и выполняются из металла. Подача лакокрасочного материала, происходит по принципу разрежения, происходящего за счет потока сжатого воздуха, проходящего над выходной трубкой емкости.

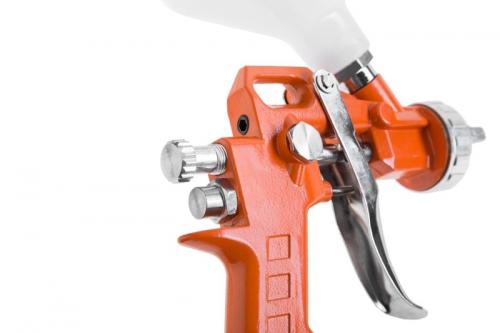

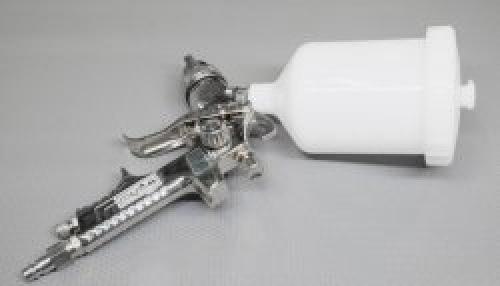

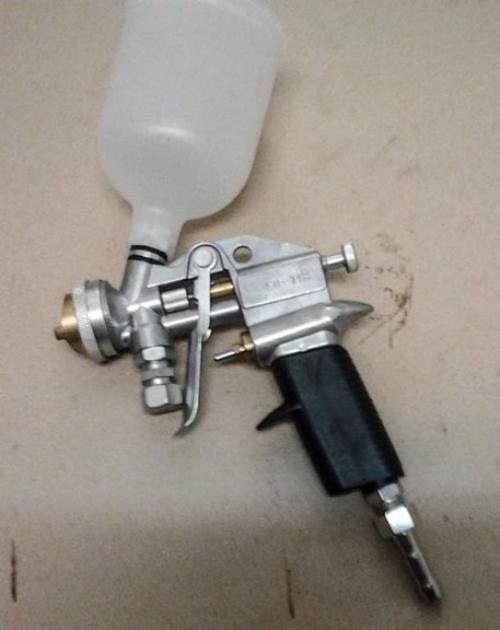

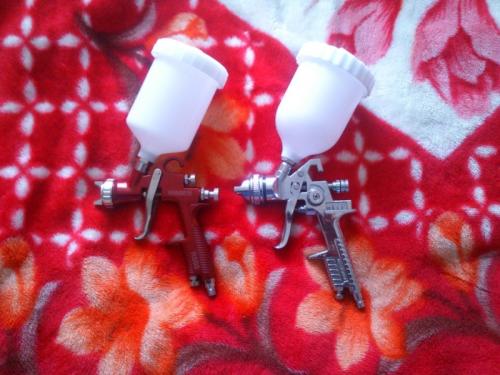

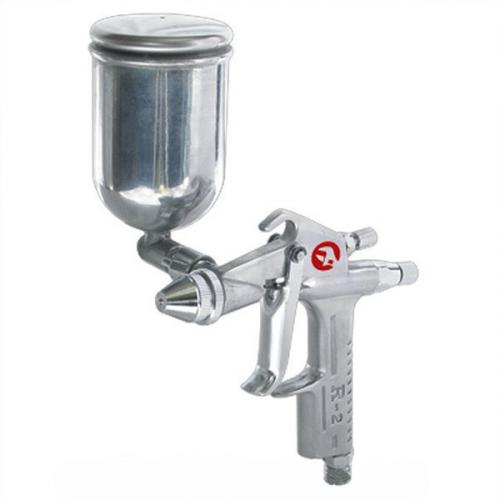

Краскопульт с верхним бачком имеет более широкий спектр применения. При работе подобным инструментом, его можно держать по направлению вверх, вниз, или перед собой (наклоняя в разумных пределах). В большинстве случаев, емкости выполняются из пластика и располагаются под углом, относительно ствола пистолета. Подача материала в сопло, осуществляется под действием привычной гравитации, заставляя жидкость стекать вниз.

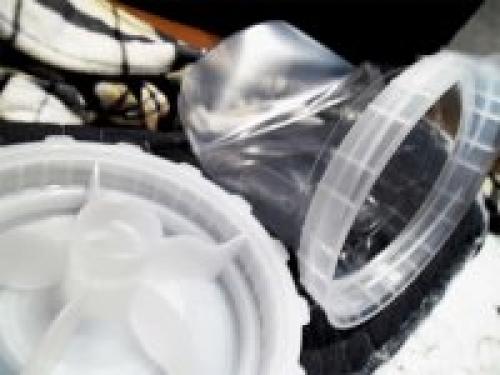

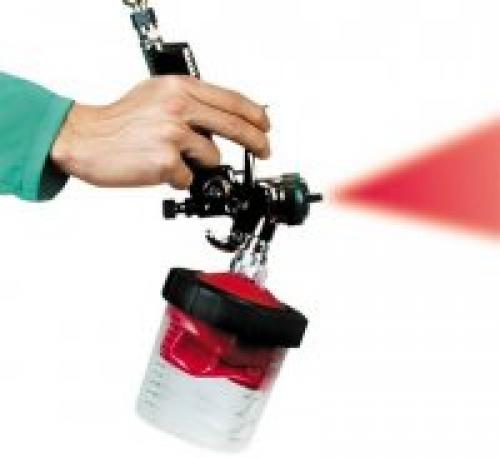

Максимальное удобство работы краскопультом, обеспечивают специальные вакуумные бачки, которые могут быть установлены как сверху, так и снизу пистолета. Данные приспособления, состоят из нескольких элементов: наружного каркаса из пластика, внутреннего мягкого стаканчика, переходника и крышки с сеточкой, представляющей собой фильтр для краскопульта. Во время распыления, внутренняя, мягкая емкость сжимается, позволяя эксплуатировать инструмент в любом положении. По официальным данным, бачки подобного типа, считаются одноразовыми, но по отзывам пользователей вполне пригодны для повторного использования после промывки.

Краскопульт пневматический. Обзор 8 видов лучших пневматических краскопультов

Пневматический краскопульт – инструмент, используемый при выполнении лакокрасочных работ,  нанесении грунтовок, жидкой резины и других материалов на различные поверхности.

Распределение краски производится сжатым воздухом, создающим факел распыления при прохождении через сопло. Для подачи воздуха используется компрессор.

Типы

• высокого давления (HP);
• большой объем при низком давлении (HVLP);
• малый объем при среднем давлении (LVMP);
• малый объем при низком давлении (LVLP).

Важным показателем эффективности работы каждого типа является процент потери распыляемого материала:

• HP – около 55 %;
• HVLP – до 35 %;
• LVMP – менее 35 %;
• LVLP – до 20 %.

Лучший краскопульт для густой краски

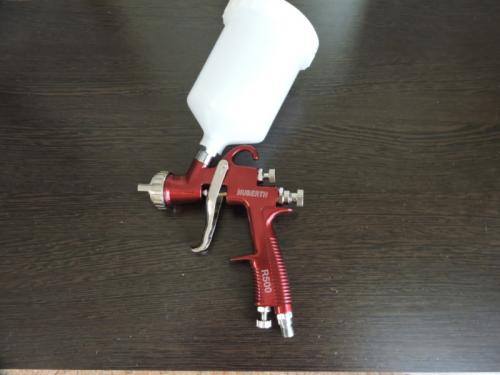

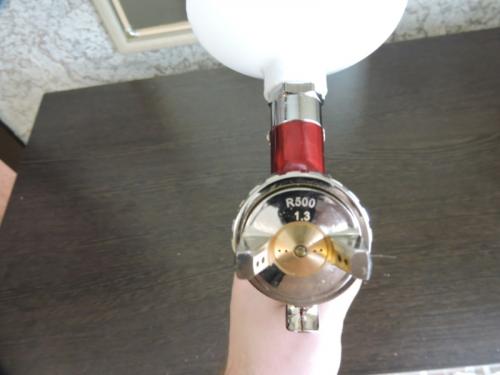

HUBERTH R500 RP20500-14 предназначен для финишного покрытия поверхности различными видами лакокрасочных материалов (ЛКМ). Прибор основан на использовании технологии LVLP. Это позволяет:

• сократить расход краски;
• создать мягкое и тонкое распыление;
• образовать минимальное количество окрасочного тумана.

Конструкция отделочного пистолета позволяет плавно регулировать подачу рабочего материала, изменять форму факела, а также гарантирует изменение давления на входе без резких скачков.

Плюсы:

• используется в работе с широким спектром ЛКМ;
• плавная и точная подача краски в рабочую зону;

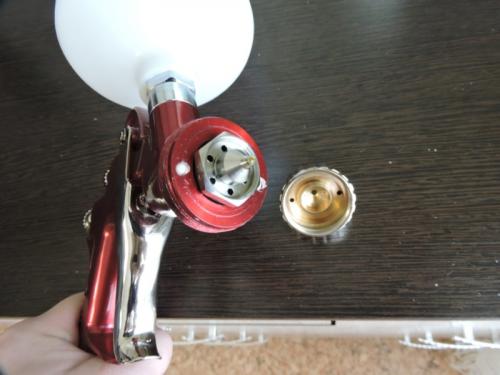

• качество покрытия обеспечивается высоким качеством дюзы, воздушной головки и регулировочной иглы;
• рабочая часть инструмента выполнена из нержавеющей стали, что гарантирует отсутствие коррозии;
• комфортное управление процессом обеспечивается пусковым механизмом с мягким и плавным, с низким сопротивлением, нажатием на курок;
• изменение формы факела (круглая или плоская) возможно обеспечить одной рукой;
• наличие большого количества сменных комплектов;
• надежный хват обеспечен рельефной поверхностью рукоятки;
• наличие «единого» типа ключа под все гайки;
• рабочий процесс нанесения покрытия отличается малой пожаро- и взрывоопасностью.

Минусы:

• наличие заводской смазки вызывает значительные потери времени при подготовке приспособления к работе;
• крепежные изделия посажены с большой величиной крутящего момента или на клей – это вызывает значительные усилия при откручивании;
• отсутствие понятной и доходчивой для новичков инструкции по эксплуатации.

Характеристики:

Действующий способ распыления краски	LVLP	Емкость бачка, см³	600
Рабочий размер сопла, мм	1,4	Размер штуцера	1/4″
Местоположение накопительной емкости (бачка)	верхнее	Вид соединения	резьба
Рекомендуемое рабочее давление на входе, атм.	2,5–3	Охват факелом поверхности, см	18–28
Затраты воздуха на распыление, дм³/мин	110

Комплектация:

• упаковочная коробка;
• распылительный пистолет (краскопульт);
• инструкция по применению;
• дополнительное сопло Ø 1,4 мм.

Дополнительные аксессуары:

• фитинг-переходник «мама» или «папа»;
• шланг-удлинитель.

Изделие HUBERTH R500 RP20500-14 производится в Германии (родина бренда). Гарантия производителя на инструмент – 6 месяцев.

Лучший краскопульт для водоэмульсионной краски

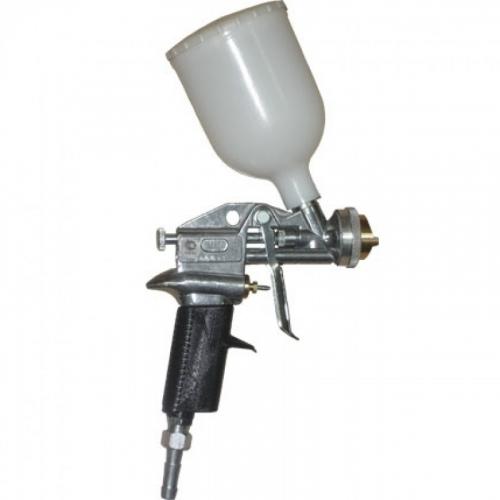

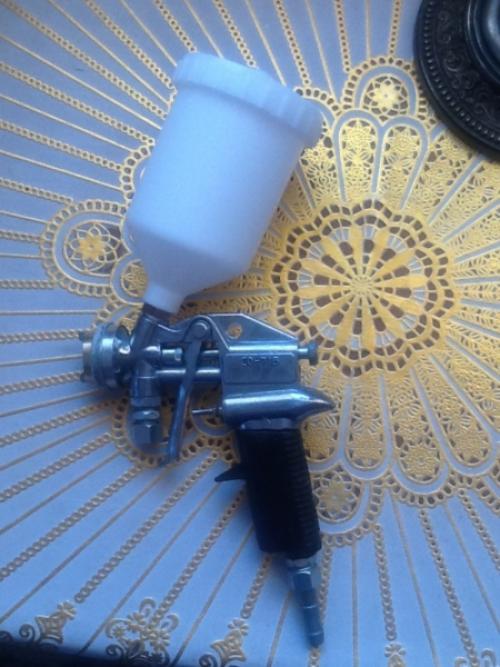

КСОМ СО-71 В 018-2001 используется для образования покрытий из жидких лакокрасочных материалов и антикоррозионных смесей. Краска наносится способом воздушного распыления. Инструмент применяется в следующих сферах:

• машиностроение;
• строительство;
• автомобильная промышленность;
• бытовые условия.

Благодаря удачным конструкторским решениям окрасочное приспособление имеет универсальные функции:

• нанесение различных ЛКМ;
• образование антикоррозионных покрытий;
• защита древесины;
• консервация изделий;
• дезинфекция и дезактивация;
• нанесение декоративной минеральной крошки;
• работа с трафаретами.

Применяемые краски необходимо разбавлять до заданной вязкости. Рекомендации приводятся в инструкции по эксплуатации прибора. Подача рабочего материала осуществляется из бачка с верхним расположением или красконагнетательного бака.

Воздушная головка позволяет создавать различные виды факела – это зависит от вязкости применяемого материала и объема покрасочных операций.

Вместо бачка можно применять традиционные пластиковые бутылки из-под минеральной воды или газировки. Для этого изготовляется переходник с посадочным местом.

Краскопульт своими руками в домашних условиях без компрессора. Краскопульт из пылесоса

Для создания требующего давления можно использовать пылесос. Он идеально подходит в случае, когда в первую очередь учитывается показатель производительности.

Краскопульт своими руками из пылесоса можно создать при использовании старой модели, так как они позволяют подключать шланг и к отводящему отверстию.

Если такой модели нет, то может возникнуть много проблем с обеспечением требуемой герметичности.

Рекомендации по сборке конструкции выглядят следующим образом:

1. Подбирается подходящая бутылка, которая может быть изготовлена из пластика или стекла. Диаметр должен составить не менее 5 см.
2. Из пенопласта вырезается пробка. Она должна идеально подходит под горлышко трубки. При ее создании стоит учитывать, что пробка предназначается для фиксации подводящих и отводящих каналов, поэтому должна иметь прямоугольный выступ. По причине высокой степени обрабатываемости материала создать требуемую форму будет не сложно.
3. В пенопласте образуется два отверстия, которые предназначены для отводящей и подводящей трубок. Размеры выбираются так, чтобы они вставлялись с усилием, за счет чего обеспечивается требуемая герметичность.

Краскораспылитель из пылесоса

Для распыления вещества потребуется форсунка с регулировочным винтом. В верхней части корпуса создается отверстие для подключения бутылки. Подобная конструкция характеризуется высокой эффективностью, однако для работы пылесоса требуется электричество. Кроме этого, нужно следить за тем, чтобы форсунка не забивалась, так как это может привести к повышению давления в системе, быстрому износу двигателя пылесоса или разрыву патрубков.

Устройство ручного краскопульта. Плюсы и минусы использования красящего пистолета

Для ремонта квартиры или частного дома приобретение ручного пульверизатора вполне оправдано, ведь он:

• стоит недорого;
• не требует для работы с ним особых малярных навыков;
• позволяет быстро и равномерно, без потеков, осуществить покраску любой поверхности;
• простота конструкции способствует тому, что краскопульт редко ломается, а если поломка и происходит, то ее легко устранить самостоятельно.

Из минусов можно отметить:

1. Неудобство подкачивания вручную. Начинающие мастера еще не могут чувствовать интенсивность струи, вырывающейся без сопла, и без своевременной подкачки воздуха давление при подаче краски может упасть.
2. Возможность использовать только водоэмульсионные составы. Но это не очень большое неудобство: в жилых помещениях можно использовать ручной краскопульт для побелки или покраски стен, потолка или пола красителями на основе воды. Как правило, это водоэмульсионные акриловые краски, которые отличаются экологичностью и большой прочностью. Покраска при помощи пульверизатора с использованием различных красителей на водоэмульсионной основе позволяет провести внутренние и наружные работы, используя красящий пистолет.
3. Образование «тумана» в процессе работы. С этим недостатком трудно бороться, так как во время работы распылителя вокруг сопла образуется взвесь из мелких красящих частиц, которая оседает не только на объекте покраски, но и на других предметах. Чтобы избежать ненужных загрязнений, все не подлежащие окрашиванию предметы необходимо закрывать ненужными материалами. Если же случилось попадание водоэмульсионных растворов на не приготовленные для этого поверхности, то пятна необходимо смыть при помощи воды. Водоэмульсионные составы застывают быстро, и по прошествии некоторого времени удалить их будет очень сложно.
