При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

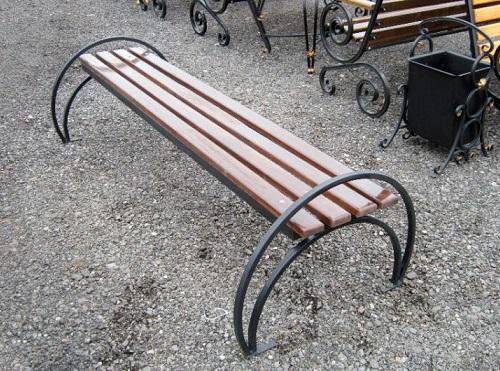

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

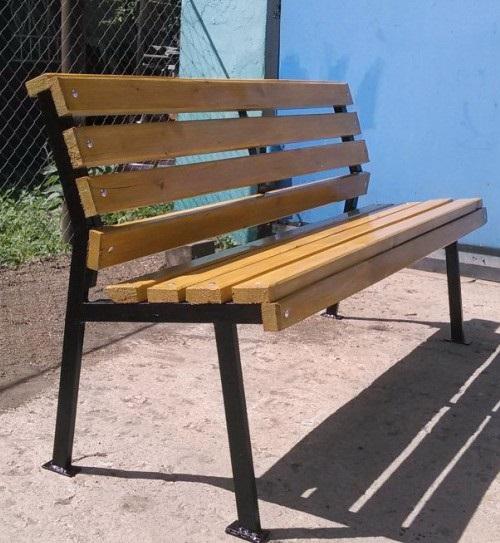

Чертежи и размеры скамейки со спинкой из профильной трубы. Как сварить каркас лавочки со спинкой небольшого размера

Вам потребуются:

• профильная труба с сечением 25х25 мм (8 м);
• сосновые доски (толщина 30 и 25 мм) для сиденья и устройства спинки.

Для устройства каркаса заранее нужно подготовить:

1. Трубу профилированную — 1,55 м. Для создания перемычки между двумя опорами.
2. 2 гнутых куска трубы по 78 см. Опоры под спинку лавки.
3. 2 куска трубы по 35 см. Для изготовления основы для сидения.
4. 2 куска трубы по 39 см. Для передних опор.
5. 2 куска трубы по 20 см. Для укрепления передних опоры.
6. 4 стальные пластины 40х40 мм. Для изготовления подставок на опоры.
7. 2 гнутые стальные планки по 45 см. Для соединения будущих опоры.

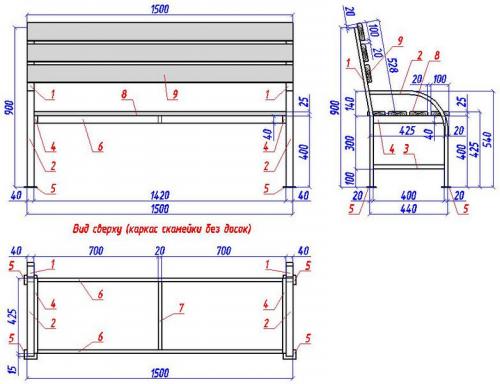

Чертеж лавочки со спинкой поможет тщательно всё подготовить

Для изготовления сидения понадобятся:

• 3 сосновые доски: длина — 1,6 м, ширина — 6 см, толщина — 3 см (для основы сидения);
• 3 доски: длина — 1,6 м, ширина 6 см, толщина — 2,5 см (для спинки);
• 24 болта с гайками.

Работа по изготовлению скамейки состоит из нескольких этапов:

1. Для начала необходимо сварить поперечную перекладину и два куска трубы длиной по 35 см. Перемычка должна находиться точно по центру каждого из кусков и под углом в 90 градусов.
2. К данной конструкции необходимо приварить два гнутых куска трубы длиной по 78 см. Сваривать надо по месту сгиба.

   Сварочные работы необходимо проводить в специальных защитных очках

3. Затем к заготовке надо приварить передние элементы опорных конструкций. При этом расположение их соединения должно находиться в 9 см от основания лавки.

   Сваривание деталей лавочки необходимо каждый раз проверять

4. Для того чтобы повысить прочность лавки, передние опоры надо соединить сваркой с трубой, которая будет выполнять функцию поперечной перемычки.

Чертежи скамейки из профильной трубы своими руками. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

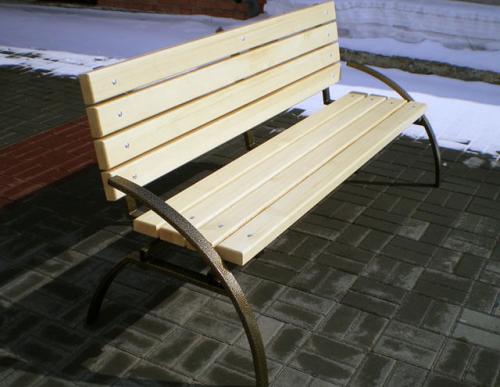

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

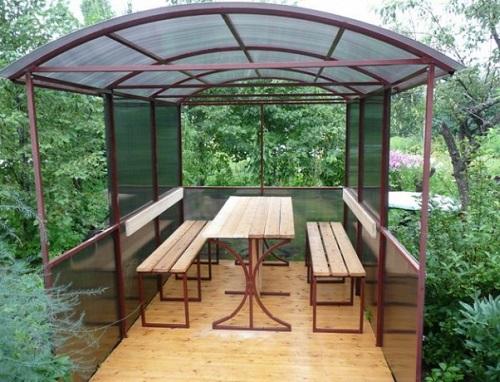

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Чертежи скамейки трансформер из профильной трубы. Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.
